Modestus II G2

Projekt Modestus II G2
WERSJA PODSTAWOWA
LUSTRZANE ODBICIE

Projekt Modestus II G2

powierzchnia użytkowa podstawowa:
powierzchnia pomocnicza:
powierzchnia garażu:
powierzchnia razem:
powierzchnia zabudowy:
kubatura:
kąt nachylenia dachu:
wysokość budynku:
liczba kondygnacji nadziemnych:
58.02 m2
2.83 m2
38.09 m2
98.94 m2
129.30 m2
458.90 m3
30°
6.16 m
1


Rzuty

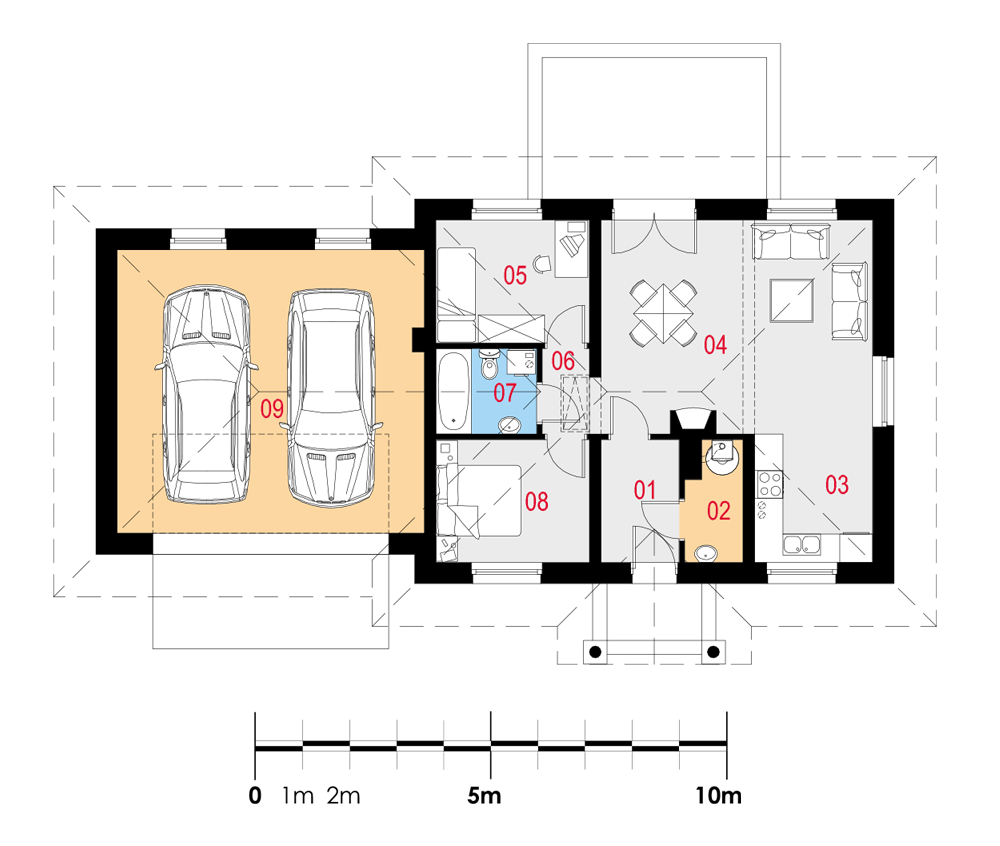

Parter


01 Wiatrołap
02 Pom. gosp.
03 Kuchnia
04 Salon z jadalnią
05 Pokój
06 Korytarz
07 Łazienka
08 Sypialnia
09 Garaż
4.20 m2
2.83 m2
6.66 m2
25.05 m2
8.28 m2
1.77 m2
3.78 m2
8.28 m2
38.09 m2

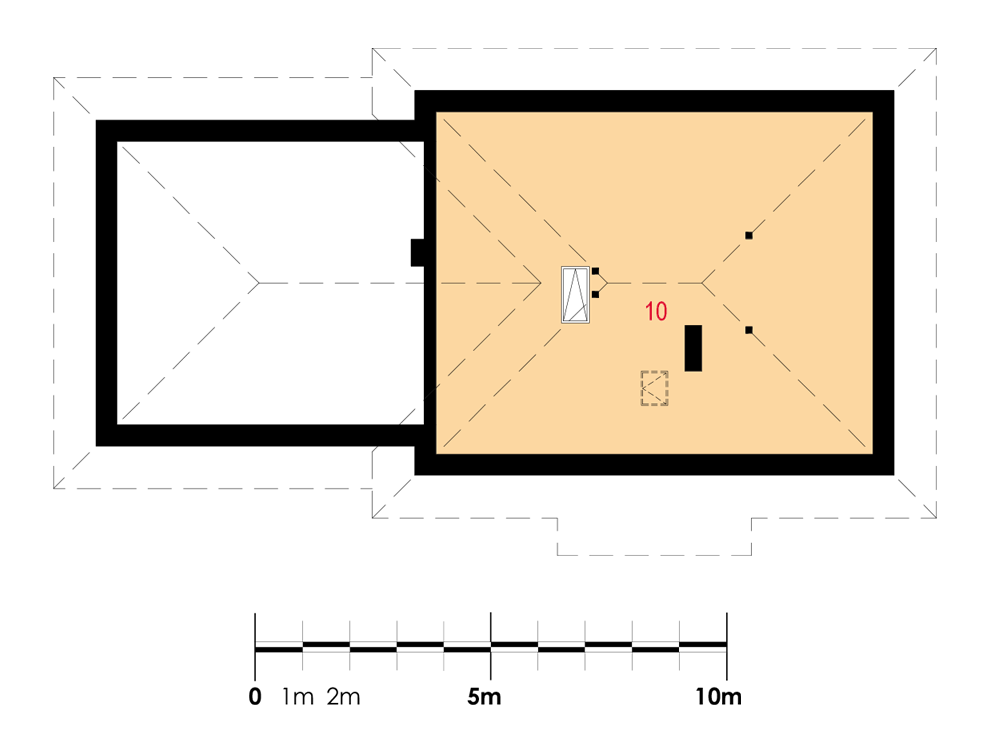

Poddasze


11 Strych
11.82 (65.37) m2

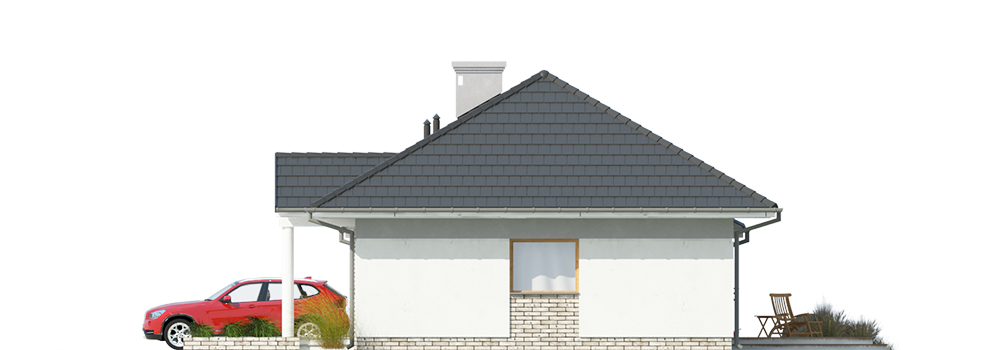

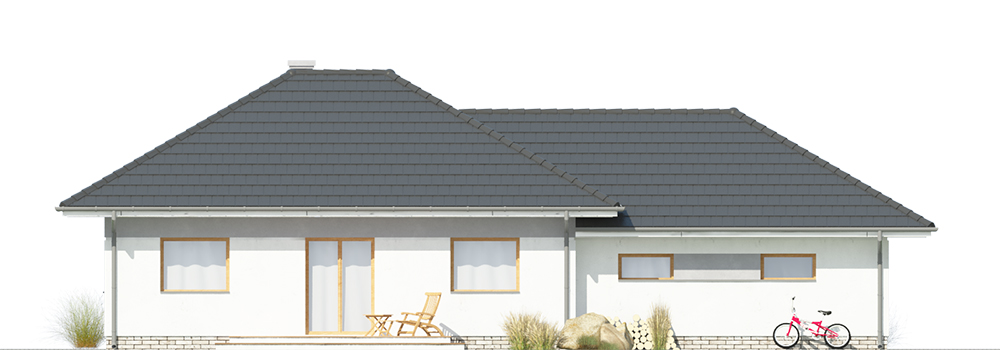

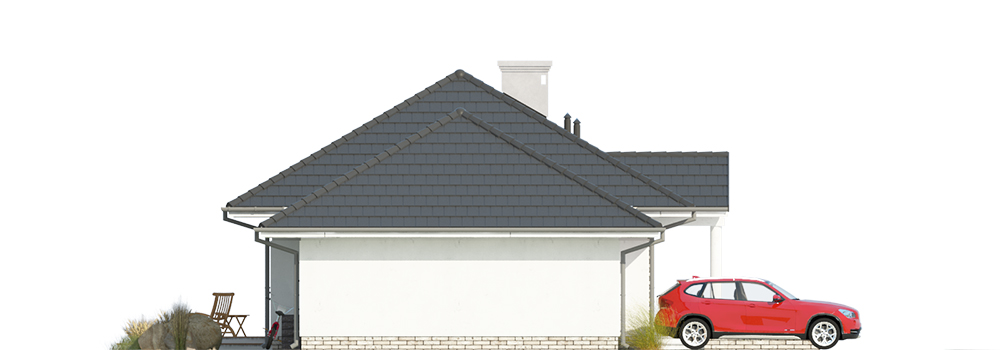

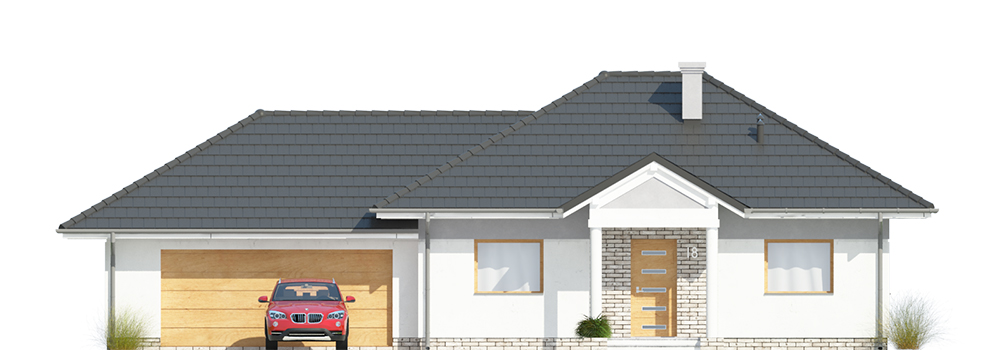

Elewacje

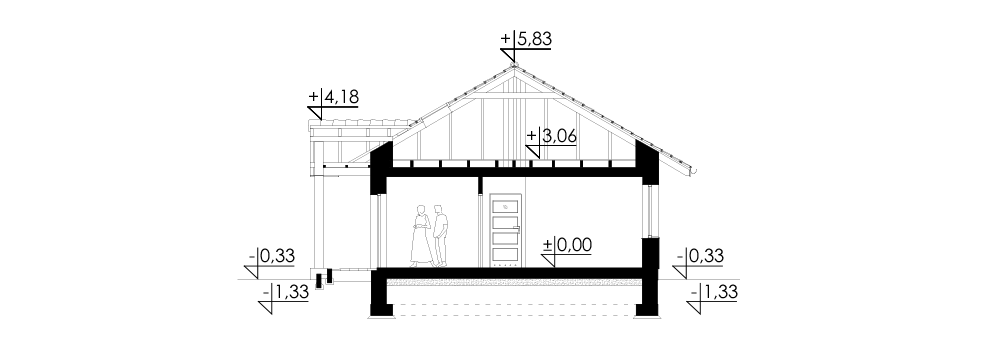

Przekrój

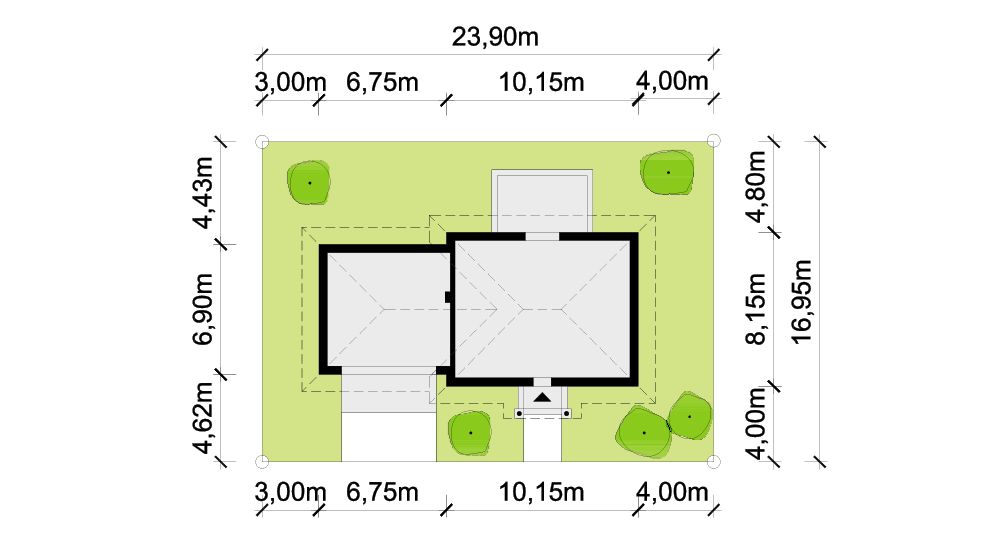

Usytuowanie na działce


Opis projektu

Dom jednorodzinny, wolnostojący, z poddaszem nieużytkowym i garażem dwustanowiskowym.

Układ funkcjonalny: Salon, 2 pokoje, kuchnia, łazienka, pomieszczenie gospodarcze, garaż dwustanowiskowy.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Strop: drewniany.

Dach: czterospadowy, konstrukcja drewniana, pokryty dachówką ceramiczną.

Źródło ciepła: kocioł gazowy i kominek z płaszczem wodnym na biomasę.

Wentylacja: grawitacyjna.

Stolarka okienna i drzwiowa: okna i drzwi PVC, brama garażowa segmentowa, rolety zewnętrzne.
