Modestus II

Projekt Modestus II
WERSJA PODSTAWOWA
LUSTRZANE ODBICIE

Projekt Modestus II

powierzchnia użytkowa podstawowa:
powierzchnia pomocnicza:
powierzchnia garażu:
powierzchnia razem:
powierzchnia zabudowy:
kubatura:
kąt nachylenia dachu:
wysokość budynku:
liczba kondygnacji nadziemnych:
58.02 m2
2.83 m2
0.00 m2
60.85 m2
82.72 m2
293.91 m3
30°
6.16 m
1


Rzuty

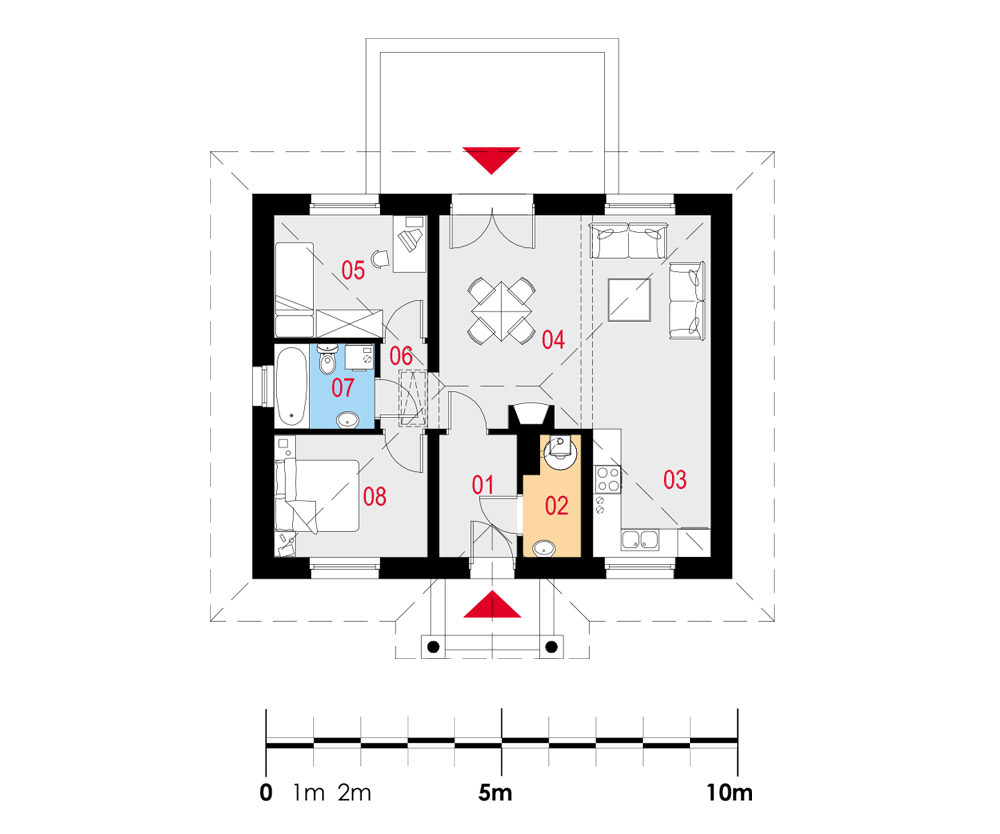

Parter


01 Wiatrołap
02 Pom. gosp.
03 Kuchnia
04 Salon z jadalnią
05 Pokój
06 Korytarz
07 Łazienka
08 Sypialnia
4.20 m2
2.83 m2
6.66 m2
25.05 m2
8.28 m2
1.77 m2
3.78 m2
8.28 m2

Poddasze


11 Strych
11.82 (65.37) m2

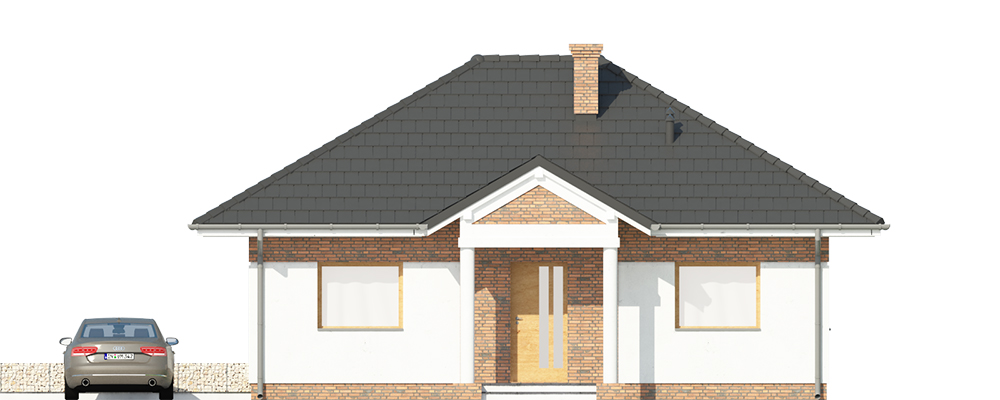

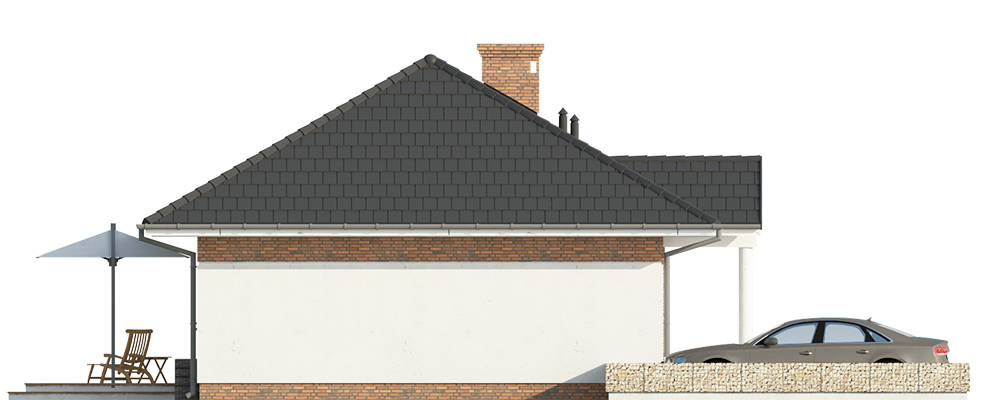

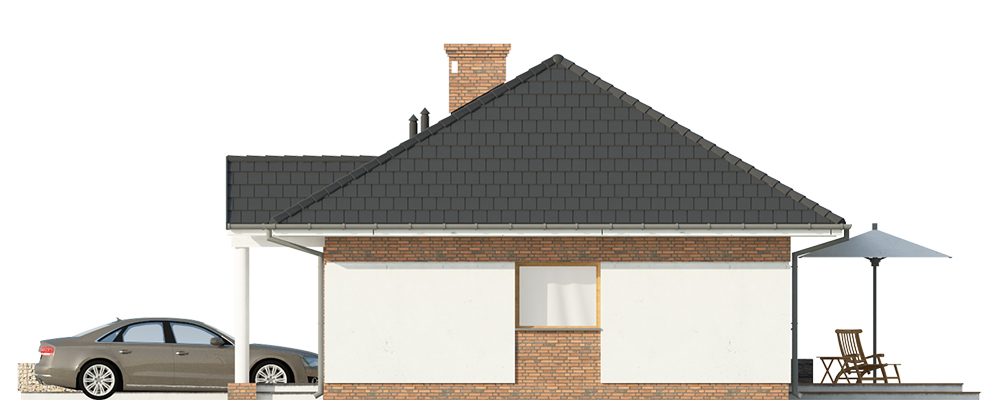

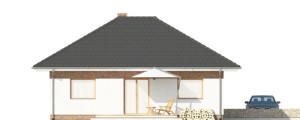

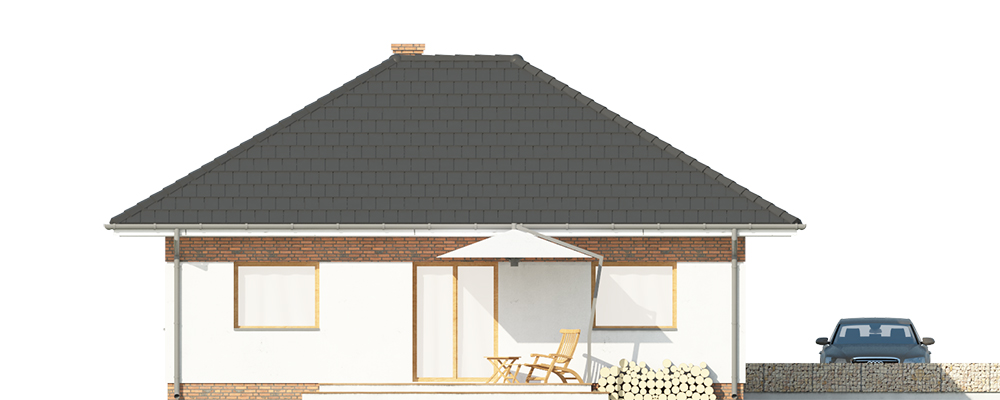

Elewacje

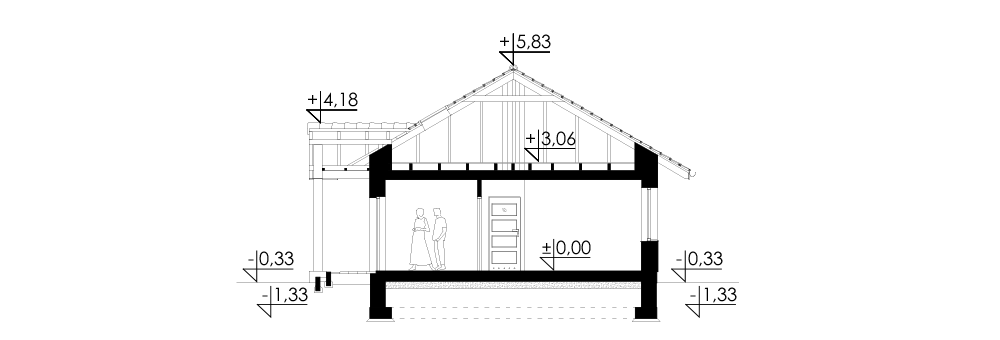

Przekrój

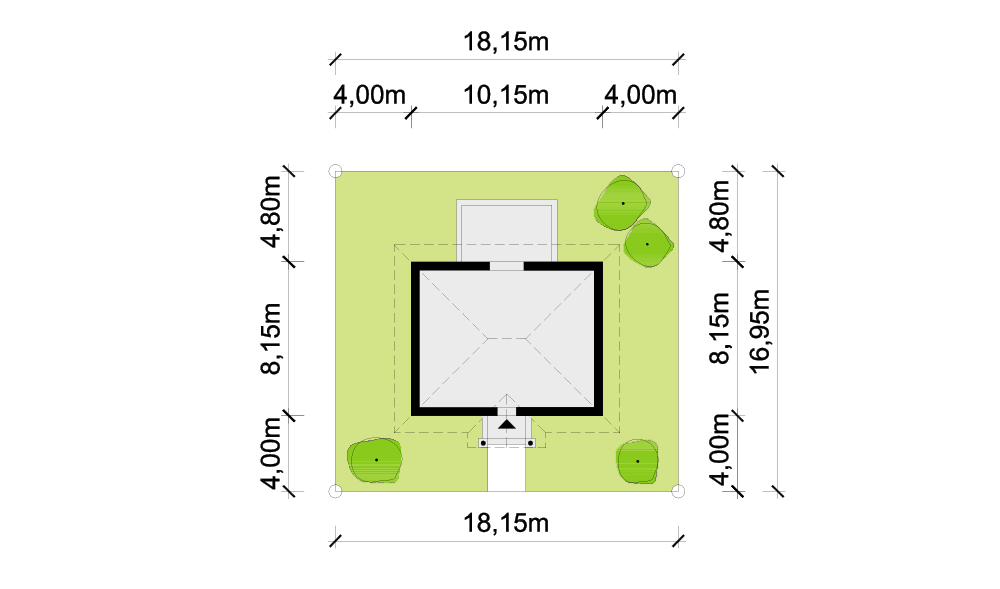

Usytuowanie na działce


Opis projektu

Dom jednorodzinny, wolnostojący, z poddaszem nieużytkowym.

Układ funkcjonalny: Salon, 2 pokoje, kuchnia, łazienka, pomieszczenie gospodarcze.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Strop: drewniany.

Dach: czterospadowy, konstrukcja drewniana, pokryty dachówką ceramiczną.

Kocioł: gazowy.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne.
