Accuratus I PG1

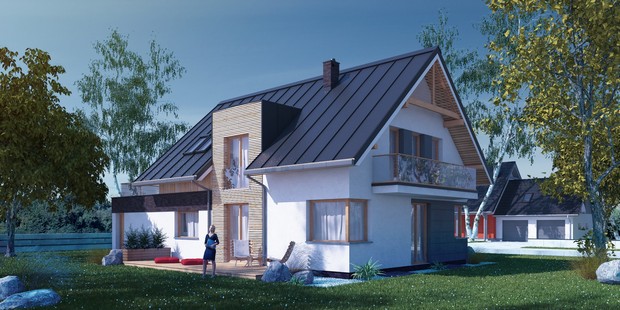

Projekt Accuratus I PG1

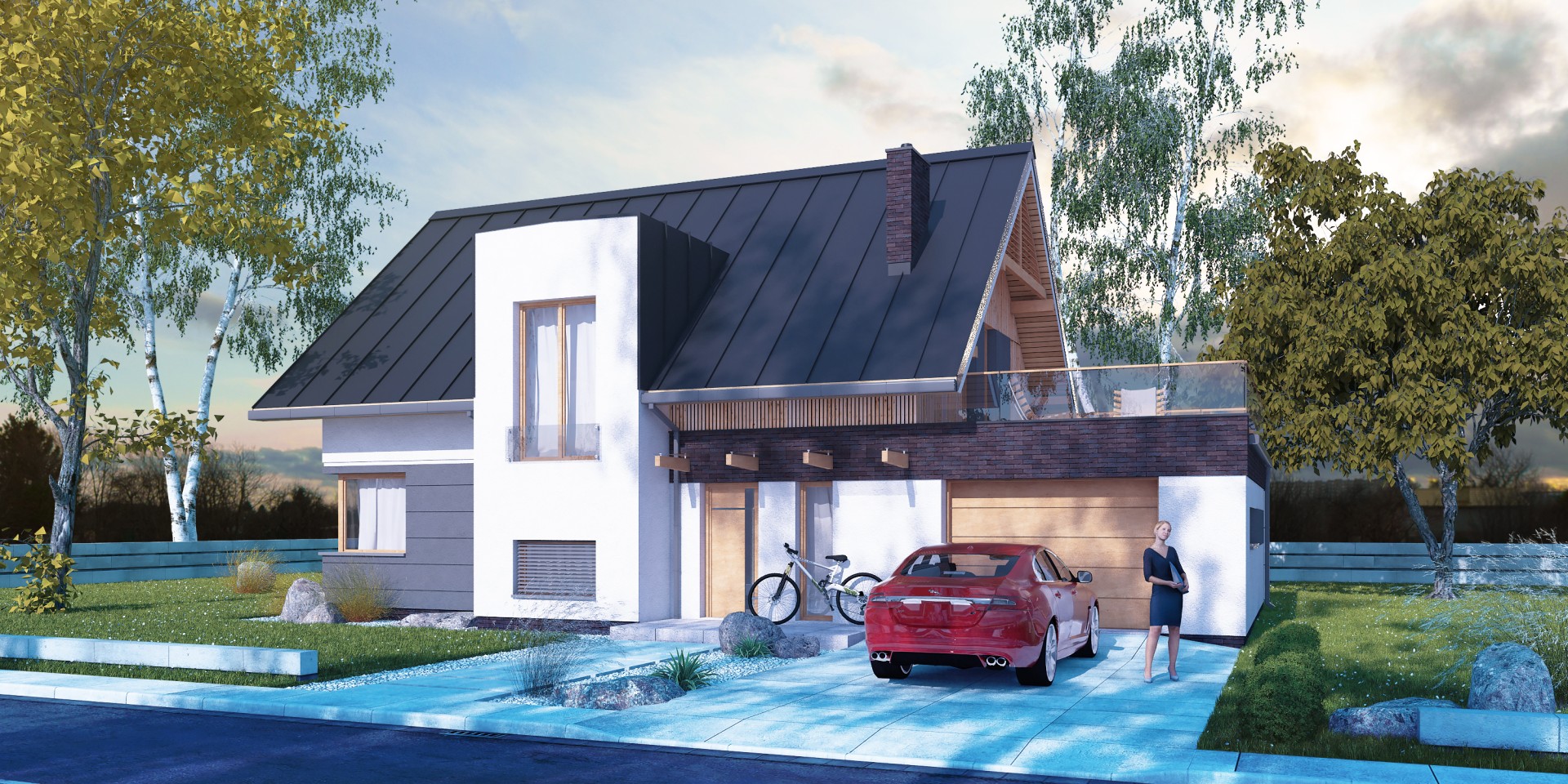

WERSJA PODSTAWOWA

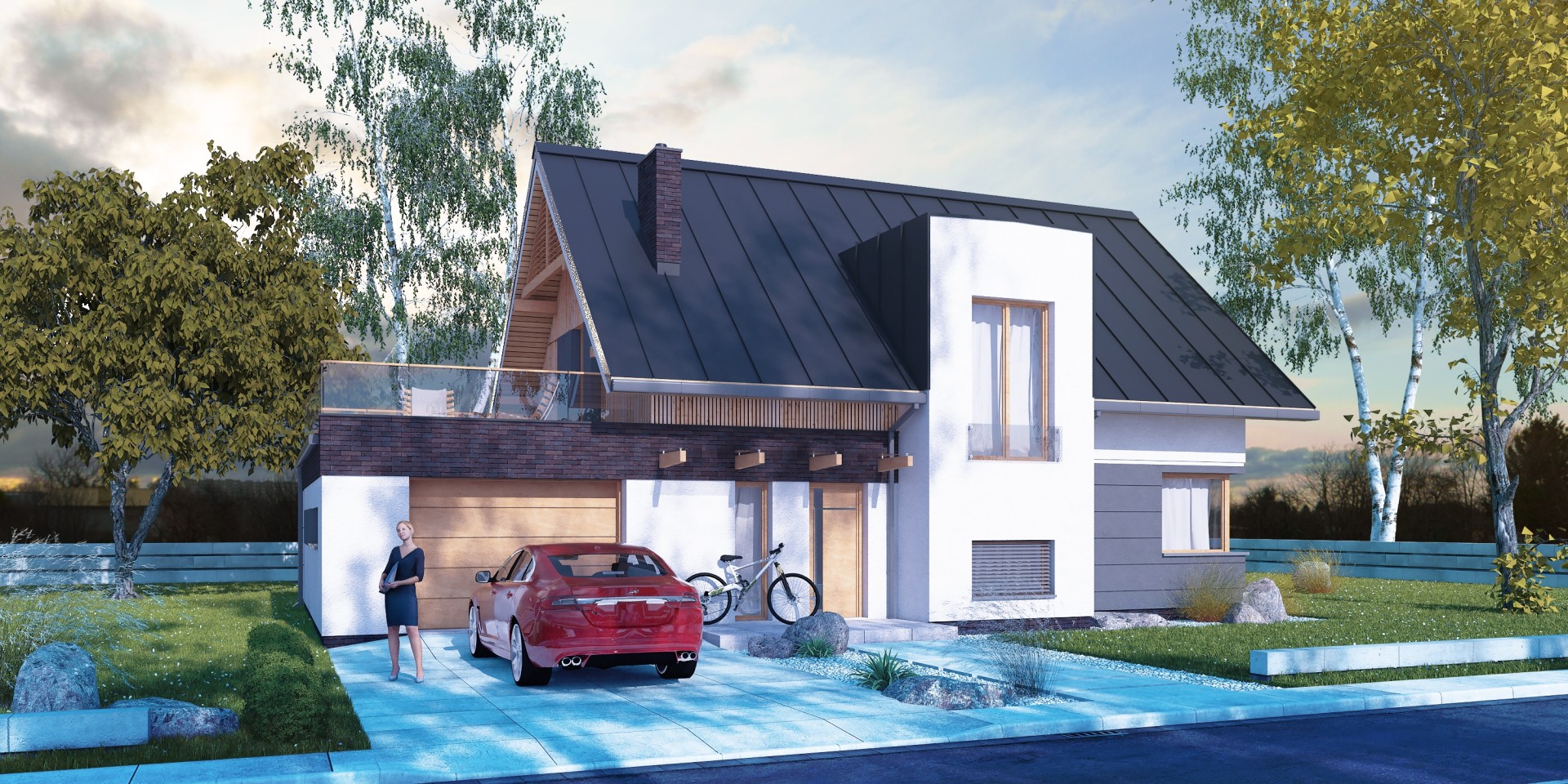

LUSTRZANE ODBICIE

Projekt Accuratus I PG1

powierzchnia użytkowa podstawowa:
powierzchnia pomocnicza:
powierzchnia garażu:
powierzchnia razem:
powierzchnia zabudowy:
kubatura:
kąt nachylenia dachu:
wysokość budynku:
liczba kondygnacji nadziemnych:
132.75 m2
96.65 m2
27.74 m2
247.14 m2
134.00 m2
1099.70 m3
42°
8.44 m
2


Rzuty

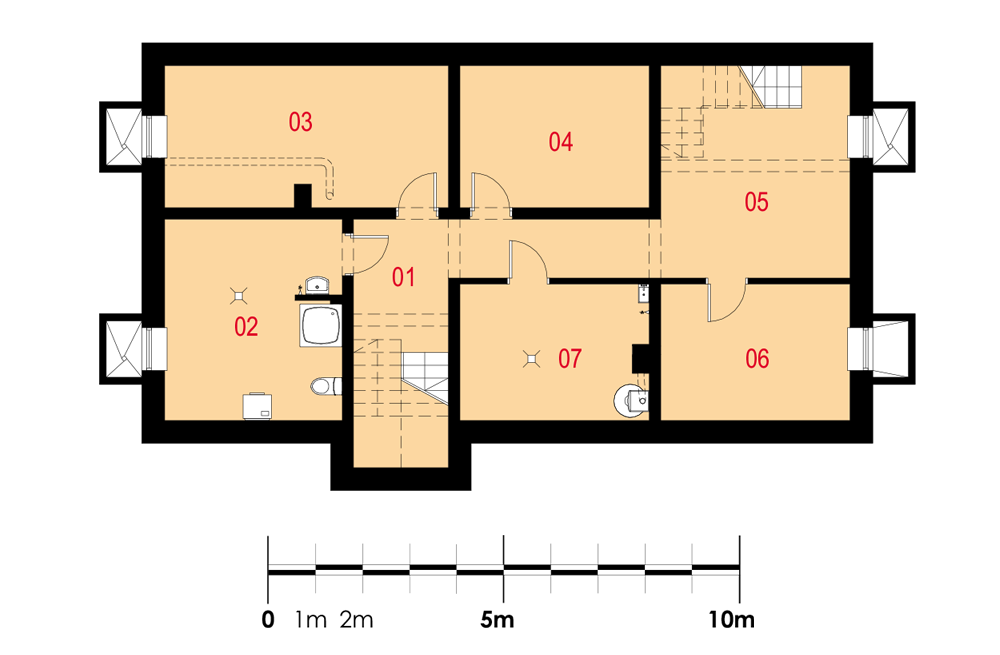

Piwnica


01 Komunikacja
02 Pralnia
03 Pom. gosp.
04 Pom. gosp.
05 Pom. gosp.
06 Pom. gosp.
07 Kotłownia
13.30 m2
15.56 m2
17.55 m2
11.83 m2
15.91 m2
11.36 m2
11.14 m2

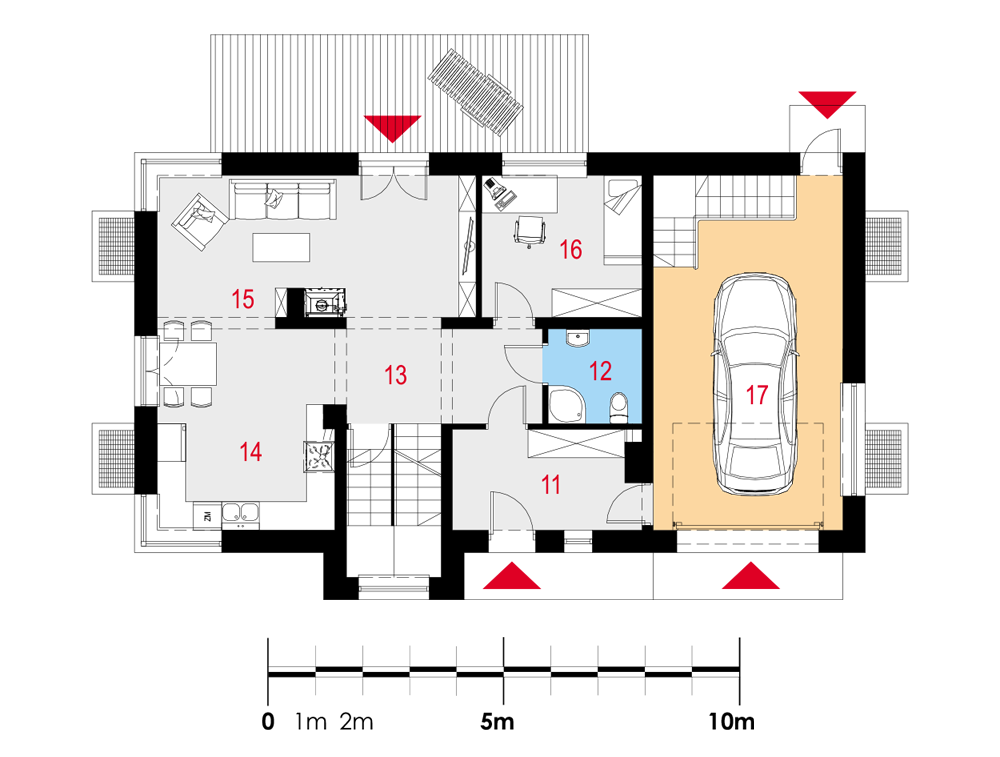

Parter


11 Wiatrołap
12 Łazienka
13 Komunikacja
14 Kuchnia
15 Salon z jadalnią
16 Pokój
17 Garaż
8.07 m2
3.92 m2
13.64 m2
9.67 m2
26.55 m2
10.00 m2
27.74 m2

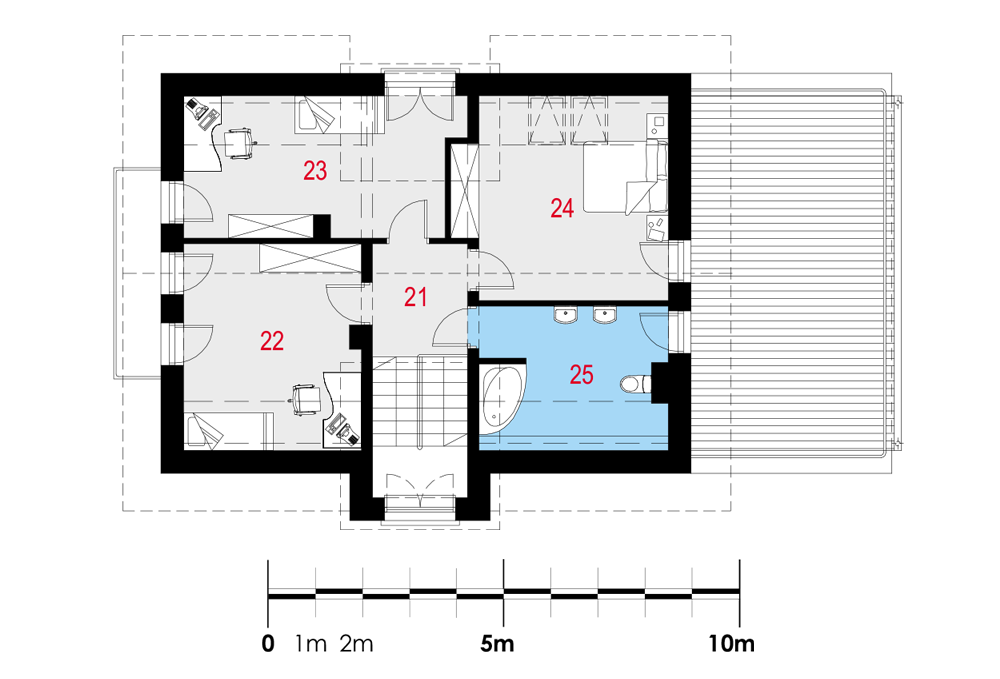

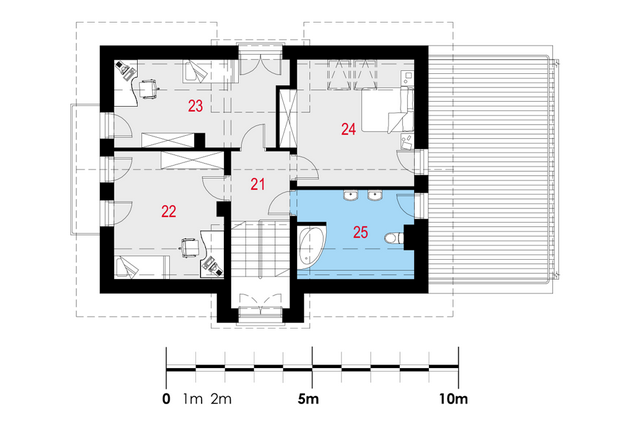

Poddasze


21 Komunikacja
22 Pokój
23 Pokój
24 Sypialnia
25 Łazienka
7.67 m2
13.82 (16.01) m2
14.92 (16.55) m2
15.85 (18.19) m2
9.27 (11.60) m2

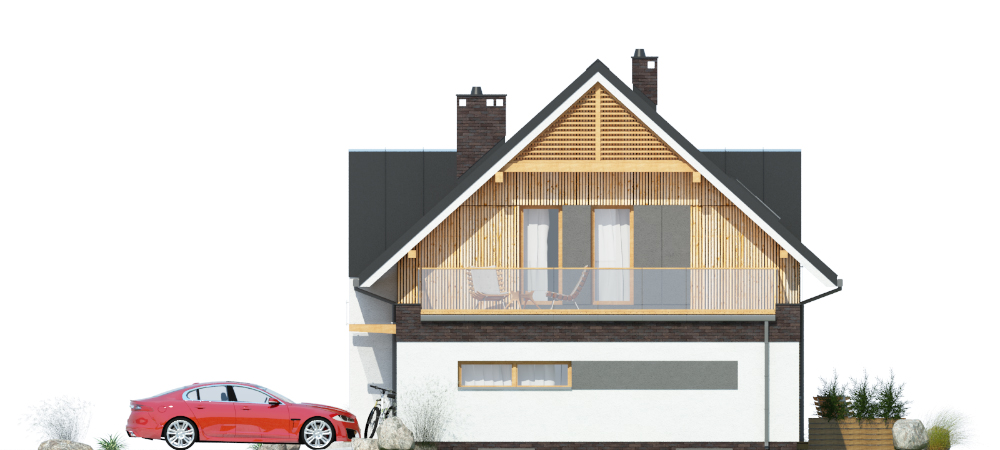

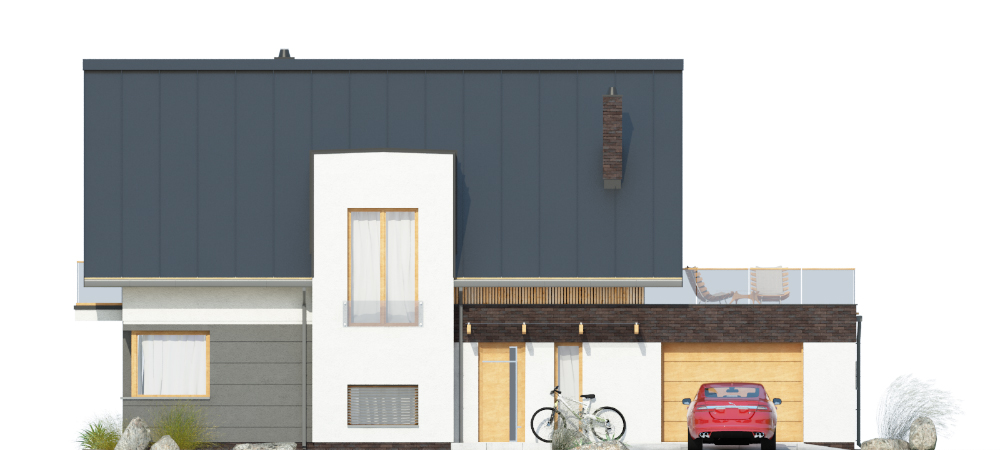

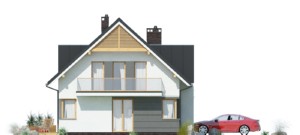

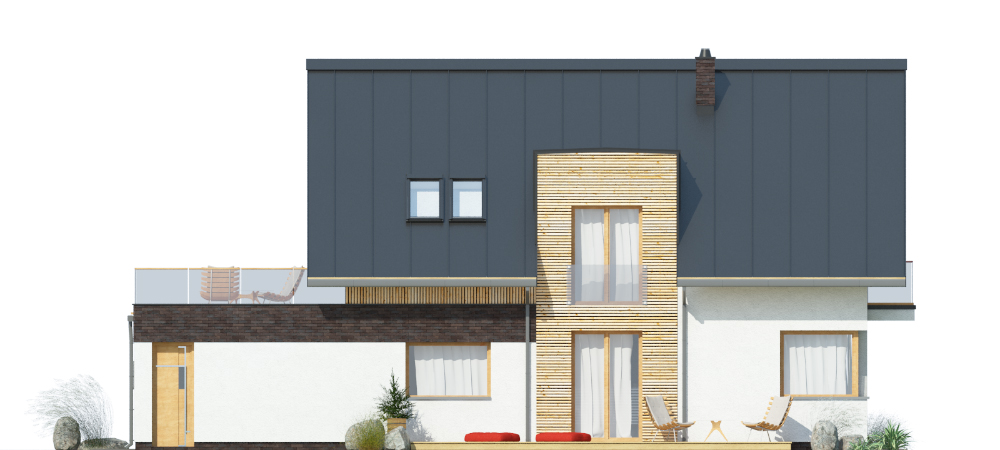

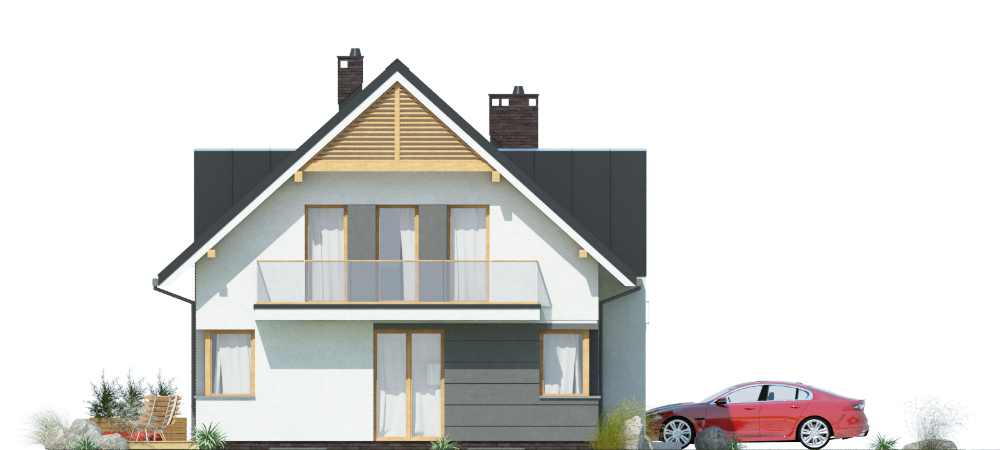

Elewacje

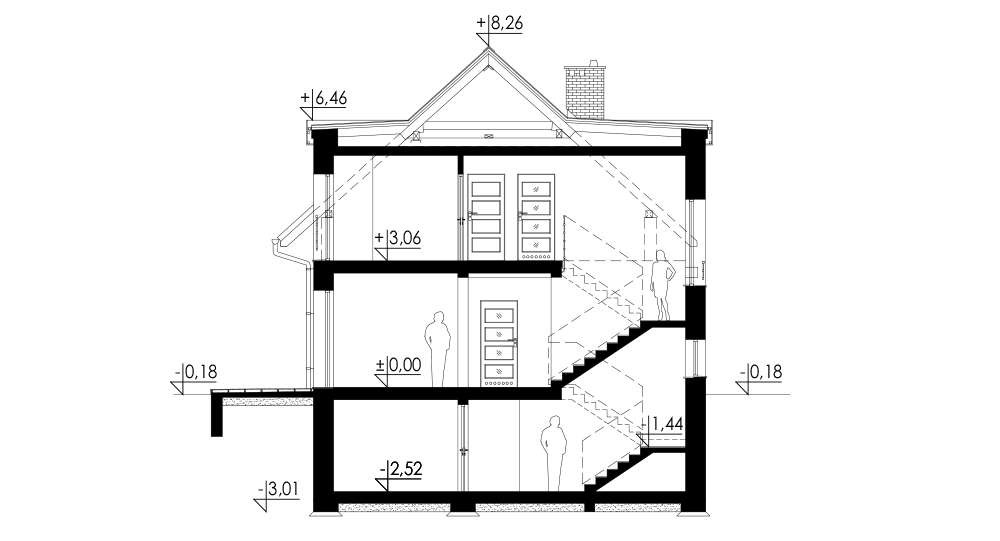

Przekrój

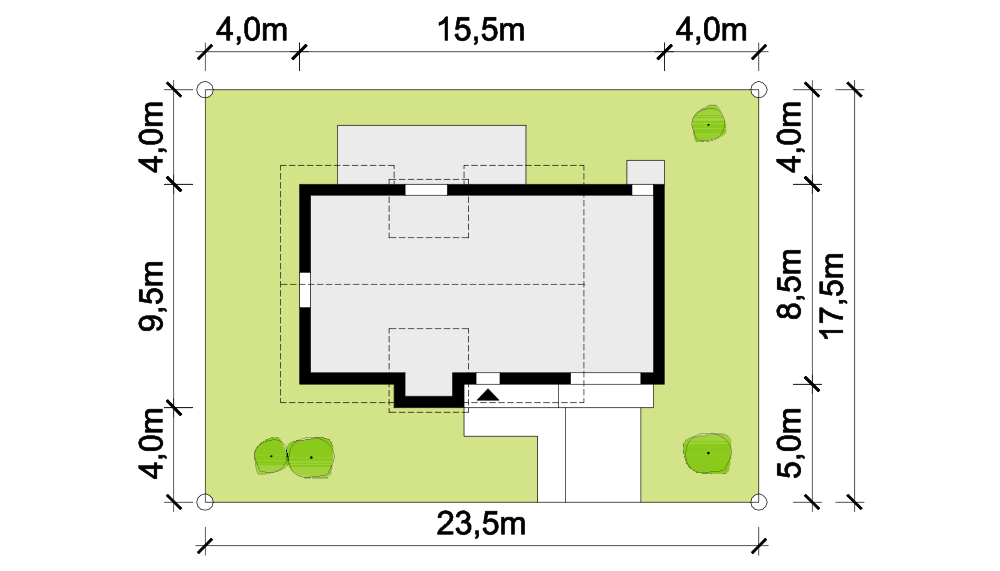

Usytuowanie na działce


Opis projektu

Dom jednorodzinny, wolnostojący, podpiwniczony z poddaszem użytkowym i garażem.

Układ funkcjonalny:

Salon z jadalnią i wyjściem na taras, kuchnia, cztery pokoje, dwie łazienki, garaż, kotłownia, cztery pomieszczenia gospodarcze, pralnia.

Technologia i konstrukcja

Ściany zewnętrzne: bloczki z betonu komórkowego YTONG ENERGO o gr. 48cm + tynk.

Schody: piwnica-parter: żelbetowe dwubiegowe ze spocznikiem; piwnica-parter w garażu: żelbetowe jednobiegowe łamane ze spocznikiem; parter-poddasze: żelbetowe dwubiegowe ze spocznikiem.

Strop: płyta żelbetowa.

Ściana kolankowa: wysokość 126,5cm.

Dach: dwuspadowy, konstrukcja drewniana, pokryty arkuszami blachy dachowej z lukarnami płaskimi.

Kocioł: gazowy lub na paliwo stałe.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.
