Spiralis I G1

WERSJA PODSTAWOWA

LUSTRZANE ODBICIE

Projekt Spiralis I G1

powierzchnia użytkowa podstawowa:

129,65 m²

powierzchnia pomocnicza:

6,70 m²

powierzchnia garażu:

20,42 m²

powierzchnia razem:

156,77 m²

powierzchnia zabudowy:

135,22 m²

kubatura:

783,18 m³

dach:

dwuspadowy

kąt nachylenia dachu:

42°

wymiary budynku (szer. x głęb.):

14,90 m x 9,65 m

wysokość budynku w kalenicy:

8,53 m

liczba kondygnacji nadziemnych:

2

liczba pokoi z salonem:

7

liczba łazienek i WC:

3

stanowiska postojowe w garażu:

1

Minimalne wymiary działki* (szer. x głęb.):

21,90 m x 17,65 m

* Dokładny opis znajduje się pod rysunkiem usytuowania

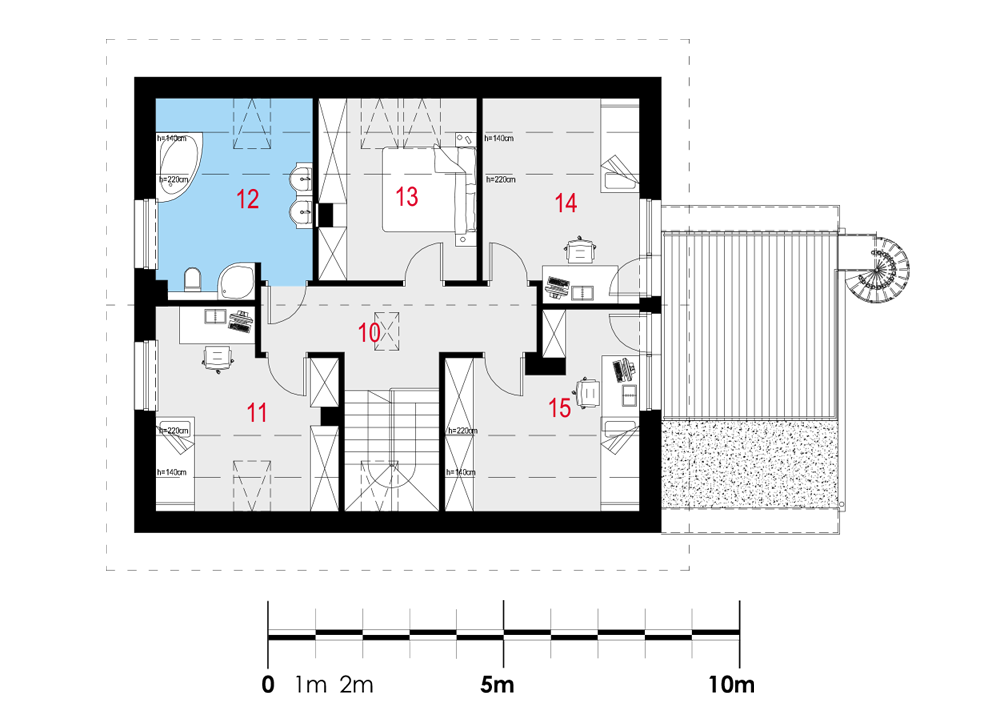

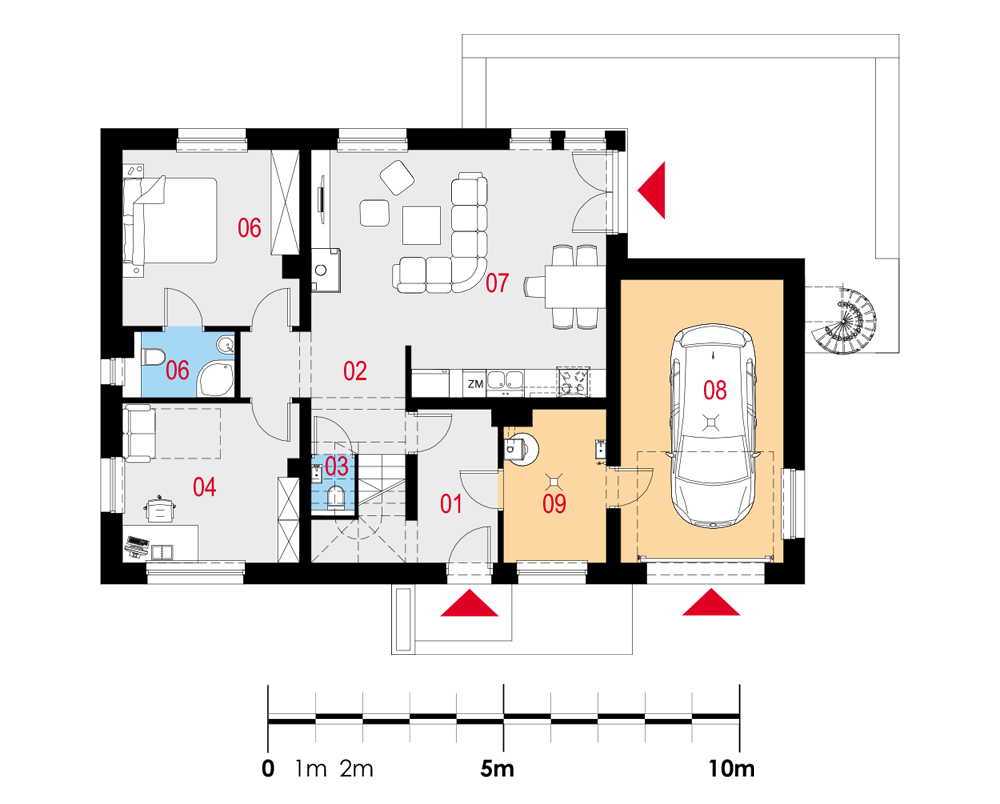

Rzuty

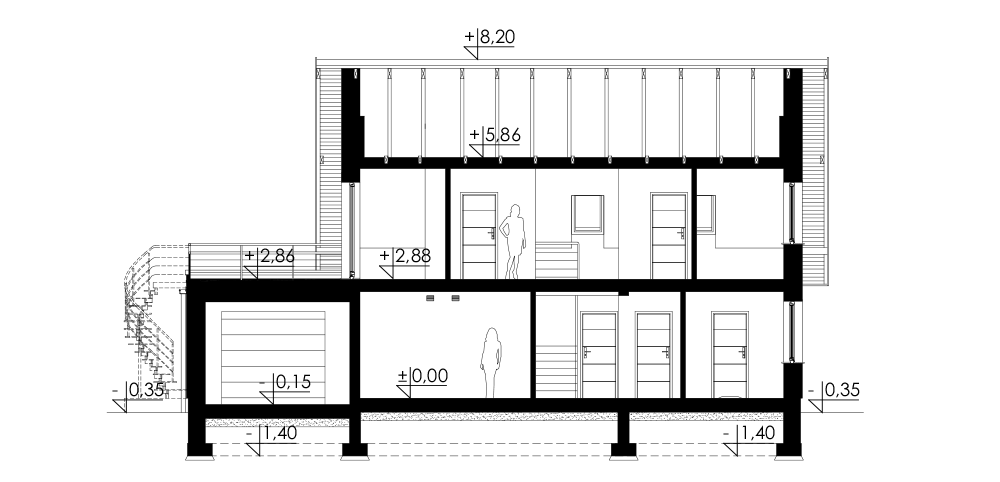

Przekrój

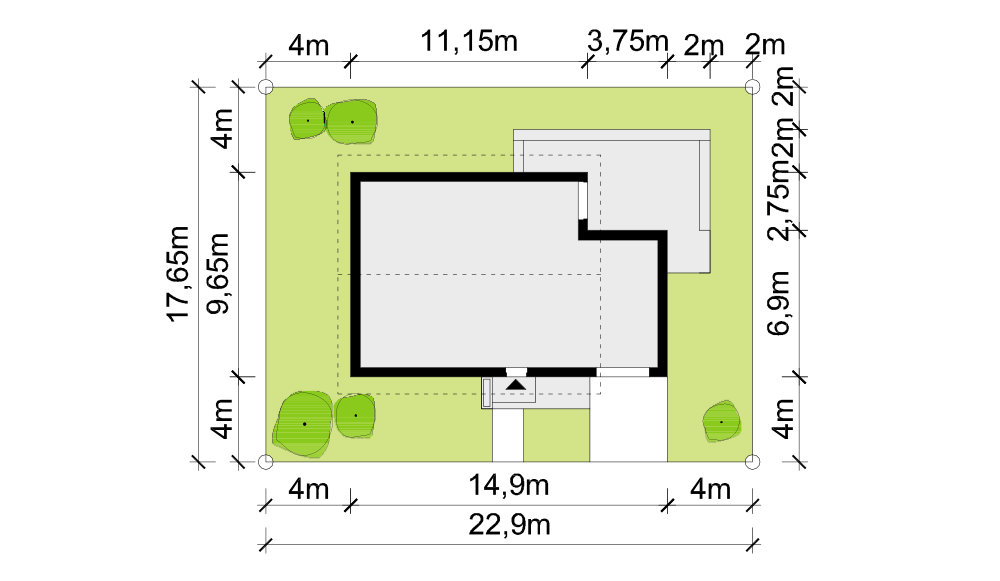

Usytuowanie na działce

Wymiary budynku (szerokość x głębokość): ​14,90m x 9,65m

Wymagane wymiary działki (szerokość x głębokość): 22,90m x 17,65m

Wprowadzając drobne zmiany adaptacyjne, takie jak:

• przeniesienie okna w garażu z elewacji bocznej na elewację tylną,

minimalne wymagane wymiary działki wyniosą: 21,90m x 17,65m

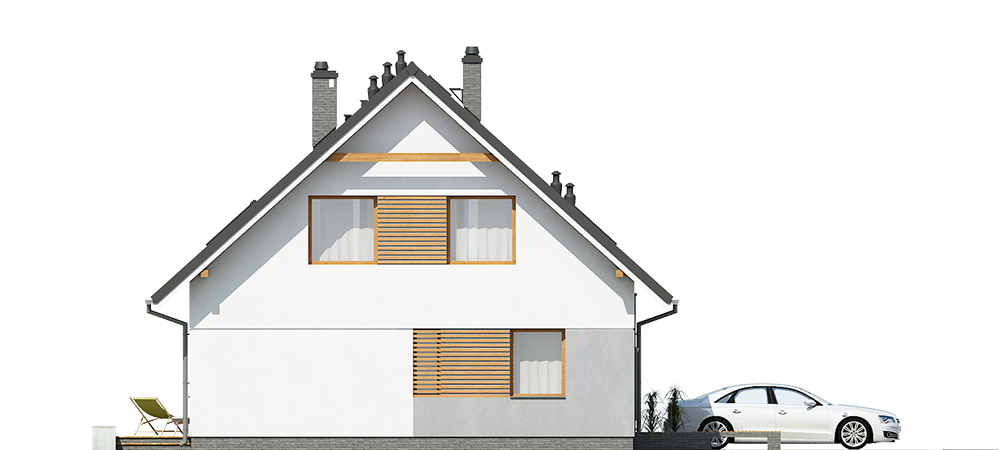

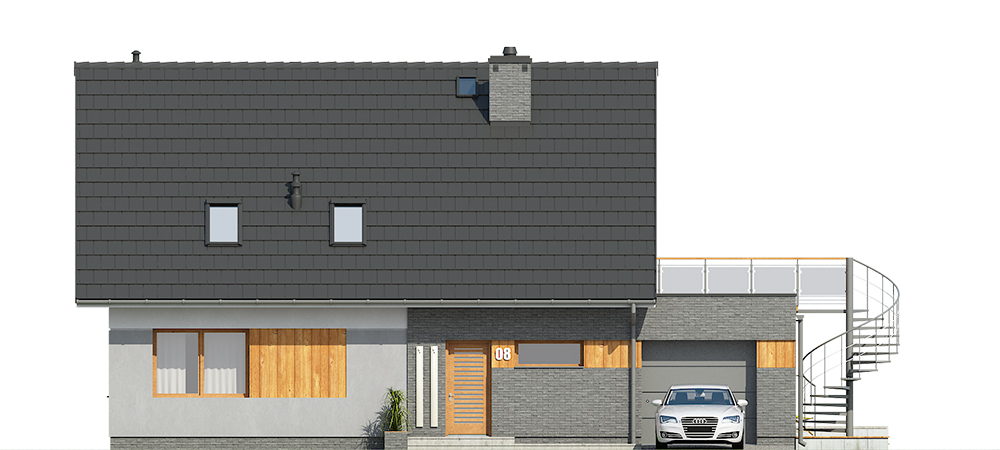

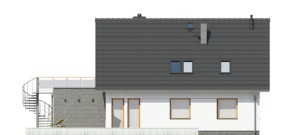

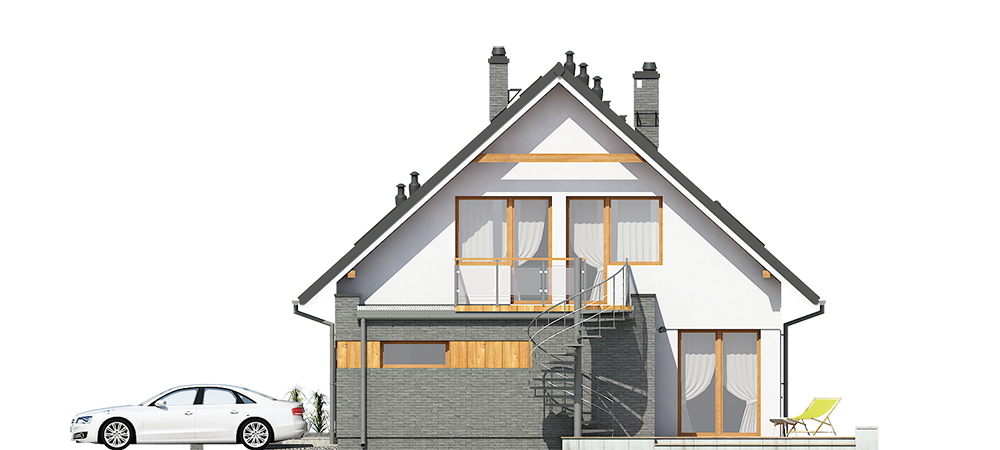

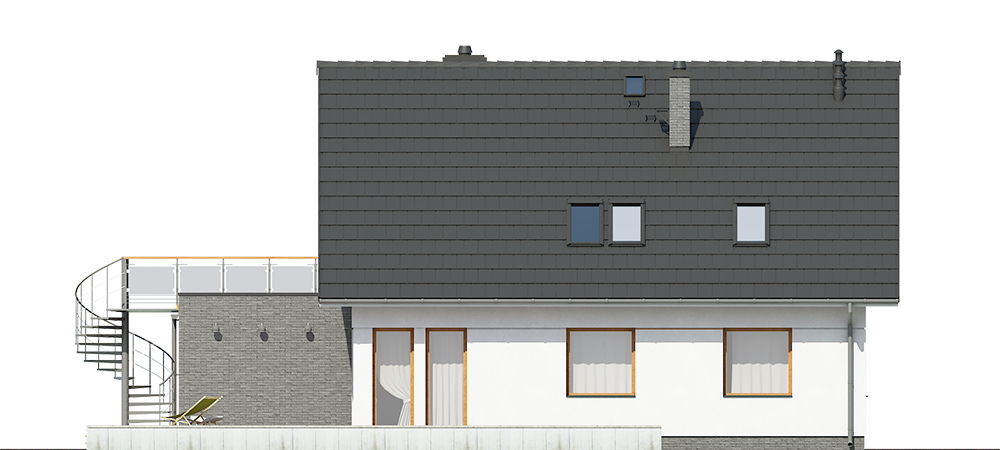

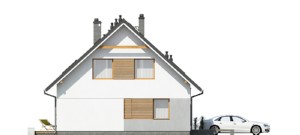

Elewacje

Opis projektu

Dom jednorodzinny, wolnostojący,  niepodpiwniczony z poddaszem użytkowym i garażem.

Układ funkcjonalny:

Salon z kuchnią, jadalnią i wyjściem na taras, sześć pokojów, dwie łazienki, WC, garaż, pomieszczenie gospodarcze.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny firmy LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Schody: parter - poddasze, żelbetowe, zabiegowe; zewnętrzne, spiralne stalowe;

Strop: płyta żelbetowa.

Ściana kolankowa: wysokość 75,5cm;

Dach: dwuspadowy, konstrukcja drewniana, pokryty dachówką ceramiczną.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.

Instalacje

Źródło ciepła do ogrzewania: kocioł gazowy, kominek z płaszczem wodnym na biomasę.

Źródło ciepła do ogrzewania wody użytkowej: kocioł gazowy, kominek z płaszczem wodnym na biomasę, zestaw solarny (kolektory słoneczne).

Wentylacja: grawitacyjna.

Energia elektryczna: zasilanie z sieci elektroenergetycznej.

Pomieszczenie gospodarcze spełnia wymagania kotłowni na paliwo stałe, w związku z czym na etapie adaptacji istnieje możliwość zmiany sposobu ogrzewania.

Istnieje możliwość zaprojektowania innej konfiguracji instalacji w oparciu o przedstawione propozycje zawarte poniżej w Dodatkach do projektu.

Zawartość projektu

Dokumentacja projektowa zawiera:

• 3 egzemplarze projektu architektoniczno-budowlanego
• 3 egzemplarze projektu technicznego
• Projektowaną charakterystykę energetyczną budynku
• Analizę ekonomiczną i ekologiczną możliwości realizacji wysoce wydajnych systemów alternatywnych zaopatrzenia w energię i ciepło
• Kopię uprawnień budowlanych projektantów
• Bezpłatną zgodę na zmiany

Szczegółowa zawartość dokumentacji projektowej opisana jest na stronie Co zawiera dokumentacja projektowa?.
