Salubris I
Projekt Salubris I
Rzuty
Parter
02 Poczekalnia
03 Zaplecze poczekalni
04 Komunikacja
05 Pomieszczenie socjalne
06 Gabinet
07 Gabinet
08 Gabinet zabiegowy
09 Sterylizatornia
10 Toaleta dla niepełnosprawnych
11 Toaleta peronelu
12 Przedsionek izolacyjny
13 Pomieszczenie gospodarcze
14 Klatka schodowa
25,11 m2
2,52 m2
11,00 m2
8,89 m2
16,00 m2
16,81 m2
21,72 m2
7,08 m2
5,11 m2
1,41 m2
2,07 m2
15,06 m2
6,63 m2
25,11 m2
2,52 m2
11,00 m2
8,89 m2
16,00 m2
16,81 m2
21,72 m2
7,08 m2
5,11 m2
1,41 m2
2,07 m2
8,34 m2
6,63 m2
Piętro
16 Pomieszczenie socjalne
17 Komunikacja
18 Komunikacja
19 Biuro
20 Biuro
21 Sala konferencyjna
22 Sala konferencyjna
23 Biuro
24 Toaleta męska
25 Przedsionek izolacyjny
26 Przedsionek izolacyjny
27 Toaleta damska
28 Biuro
6,34 m2
15,50 m2
11,74 m2
11,16 m2
16,00 m2
16,81 m2
17,74 m2
11,08 m2
2,14 m2
2,89 m2
2,64 m2
1,96 m2
11,76 m2
6,34 m2
15,50 m2
11,74 m2
11,16 m2
16,00 m2
16,81 m2
17,74 m2
11,08 m2
2,14 m2
2,89 m2
2,64 m2
1,96 m2
11,76 m2
Usytuowanie na działce
Wymiary budynku (szerokość x głębokość): 10,15m x 18,90m
Wymagane wymiary działki (szerokość x głębokość): 18,15m x 26,90m

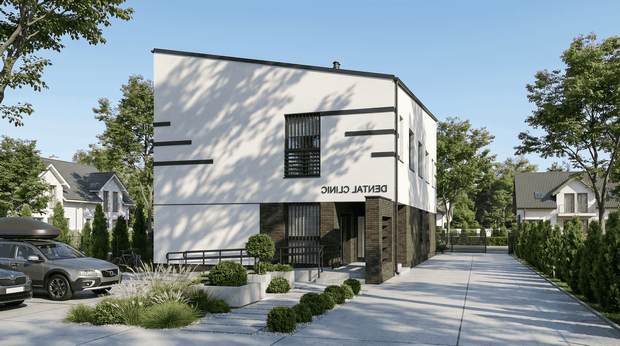

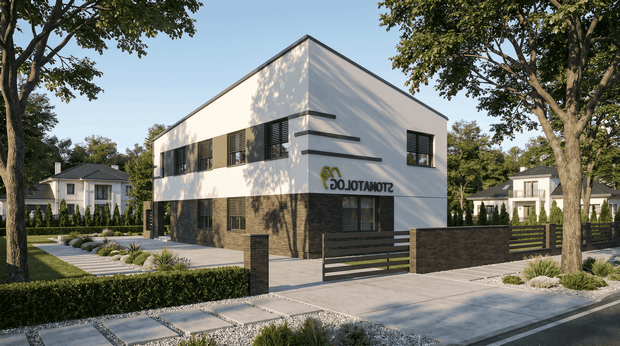

Wizualizacje
Opis projektu
Nowoczesny budynek usługowy, wolnostojący, dwukondygnacyjny.
Na parterze zaprojektowano gabinety stomatologiczne z recepcją i pomieszczeniami pomocniczymi.
Na piętrze zaprojektowano biura i salki konferencyjne.
Budynek zaprojektowany tak, aby możliwa była prosta adaptacji do innych funkcji usługowych (gabinety lekarskie, studio urody, budynek biurowy lub handlowy) lub mieszkalnych.
Budynek ma możliwość zmiany funkcji na mieszkalny jednorodzinny, bądź dwurodzinny poprzez
Wydzielona klatka schodowa z tyłu budynku, pozwala na elastyczność zmiany funkcji odrębnie dla parteru i piętra.
Układ funkcjonalny:
PARTER:
Trzy gabinety dentystyczne, sterylizatornia, pomieszczenie socjalne, toaleta personelu, toaleta dla klientów / niepełnosprawnych, strefa wejścia z recepcją i poczekalnią, wspólne pomieszczenie techniczne dla całego budynku.
PIĘTRO:
Cztery biura, dwie sale konferencyjne, toaleta męska i damska, pomieszczenie socjalne oraz komunikacja.
Technologia i konstrukcja
Ściany zewnętrzne: pustak ceramiczny firmy LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.
Schody: piwnica-parter: żelbetowe jednobiegowe; parter-piętro: żelbetowe, dwubiegowe ze spocznikiem.
Strop: płyta żelbetowa.
Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne.
Instalacje
Źródło ciepła do ogrzewania: kocioł gazowy.
Źródło ciepła do ogrzewania wody użytkowej: kocioł gazowy.
Wentylacja: grawitacyjna.
Energia elektryczna: zasilanie z sieci elektroenergetycznej.
Istnieje możliwość zaprojektowania innej konfiguracji instalacji w oparciu o przedstawione propozycje zawarte poniżej w Dodatkach do projektu.
Zawartość projektu
Dokumentacja projektowa zawiera:
- 3 egzemplarze projektu architektoniczno-budowlanego
- 3 egzemplarze projektu technicznego
- Projektowaną charakterystykę energetyczną budynku
- Analizę ekonomiczną i ekologiczną możliwości realizacji wysoce wydajnych systemów alternatywnych zaopatrzenia w energię i ciepło
- Kopię uprawnień budowlanych projektantów
- Bezpłatną zgodę na zmiany
Szczegółowa zawartość dokumentacji projektowej opisana jest na stronie Co zawiera dokumentacja projektowa?.
Dodatki do projektu
(w standardzie)
Brand: MALACHIT
MPN: 2021048MAL
