Oppidanus I P

WERSJA PODSTAWOWA

LUSTRZANE ODBICIE

Projekt Oppidanus I P

powierzchnia użytkowa podstawowa:

270,89 m²

powierzchnia pomocnicza:

9,99 m²

powierzchnia garażu:

0,00 m²

powierzchnia razem:

280,88 m²

powierzchnia zabudowy:

185,36 m²

kubatura:

1 309,82 m³

dach:

płaski

kąt nachylenia dachu:

2°

wymiary budynku (szer. x głęb.):

14,15 m x 14,65 m

wysokość budynku w kalenicy:

7,84 m

liczba kondygnacji nadziemnych:

2

liczba pokoi z salonem:

10

liczba łazienek i WC:

3

stanowiska postojowe w garażu:

0

Minimalne wymiary działki* (szer. x głęb.):

21,15 m x 22,65 m

* Dokładny opis znajduje się pod rysunkiem usytuowania

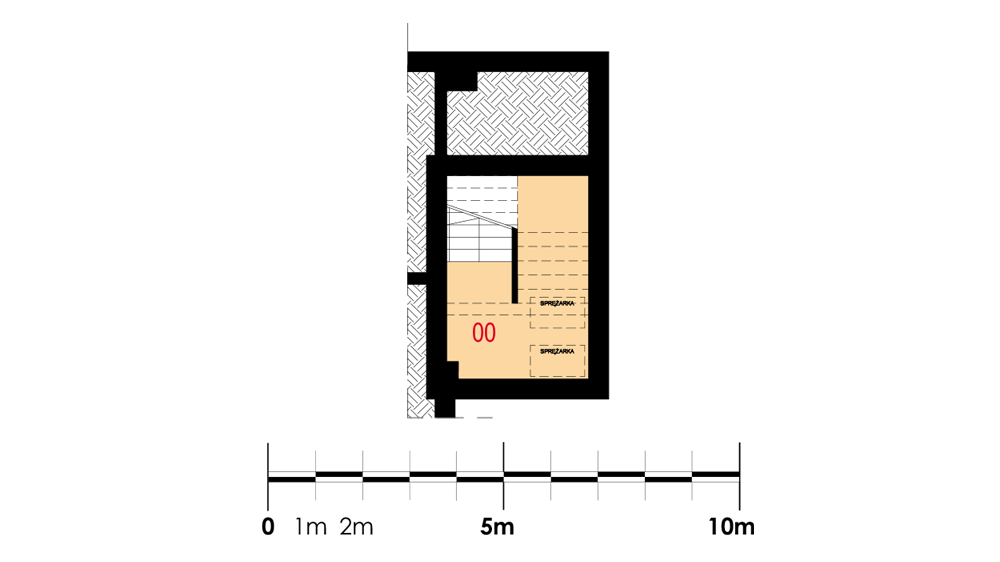

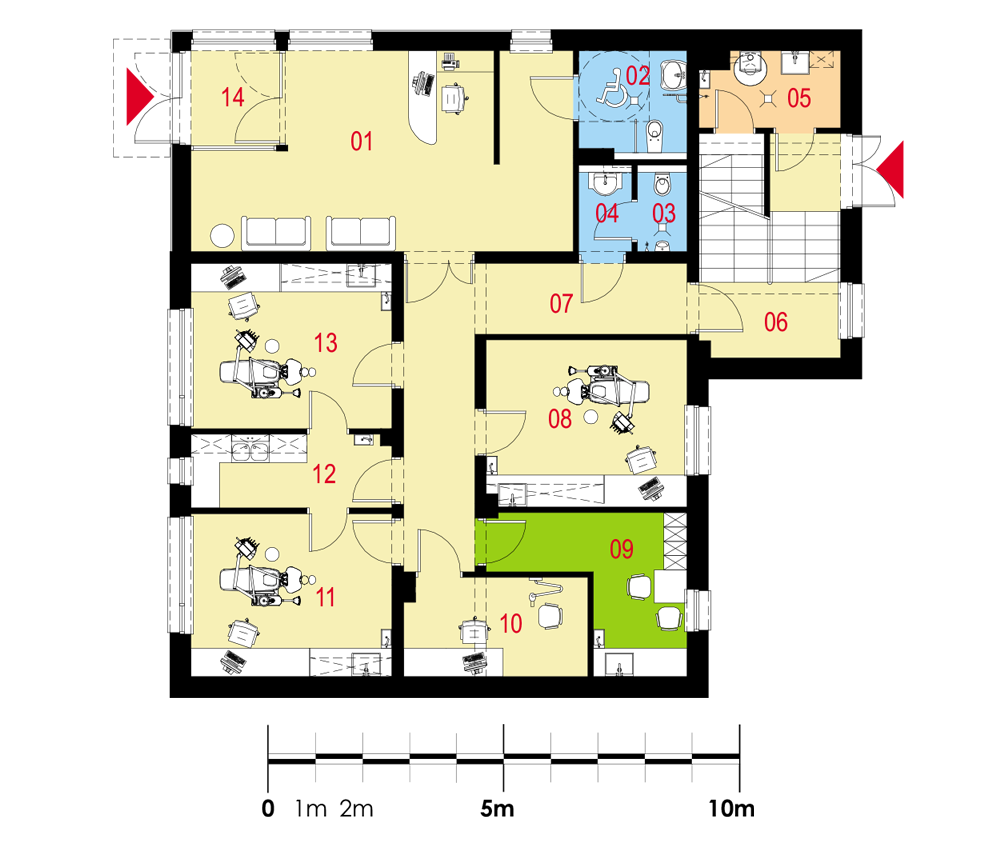

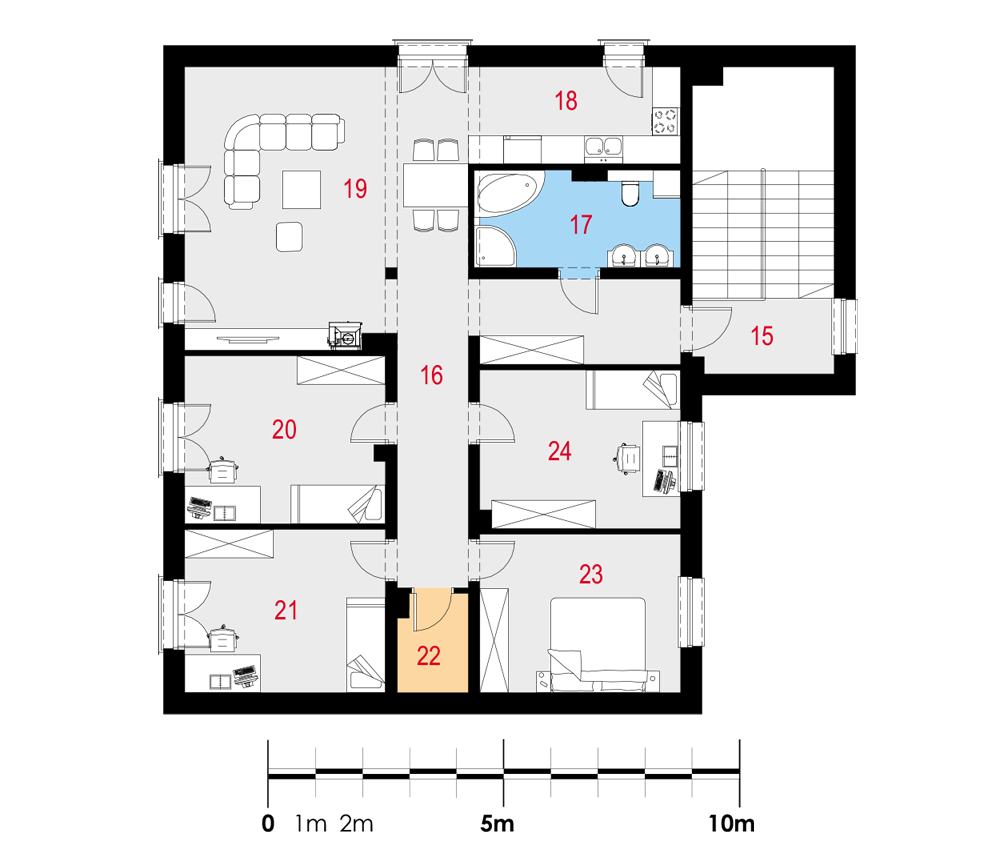

Rzuty

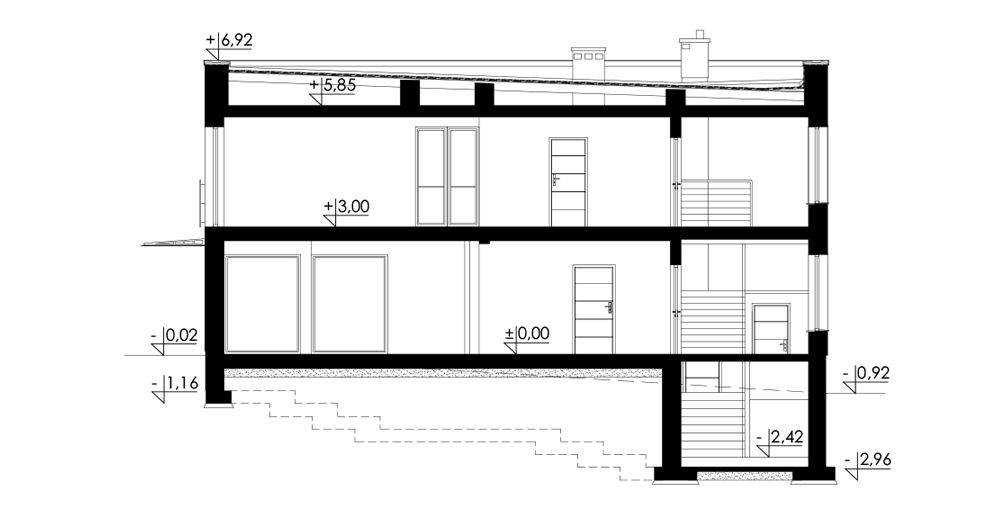

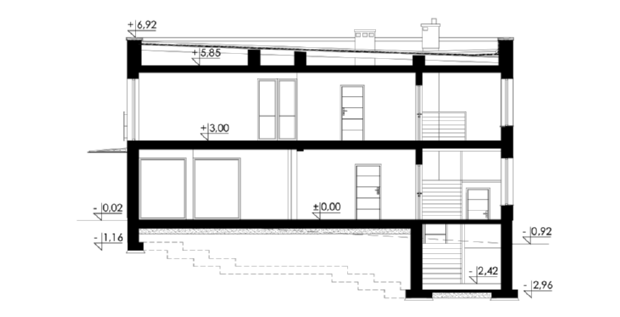

Przekrój

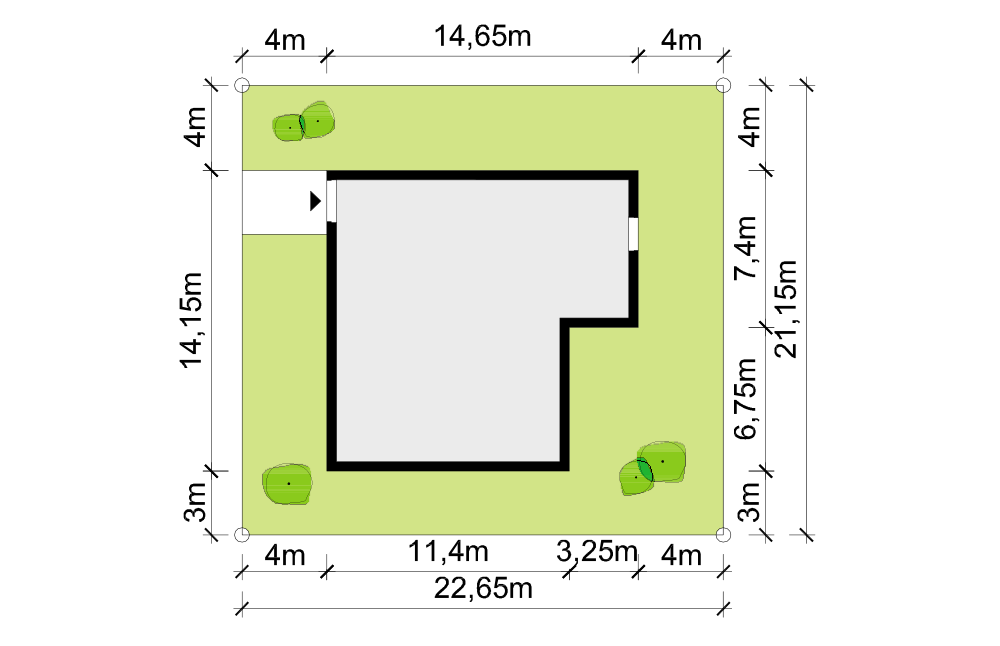

Usytuowanie na działce

Wymiary budynku (szerokość x głębokość): 14,15m x 14,65m

Wymagane wymiary działki (szerokość x głębokość): 21,15m x 22,65m

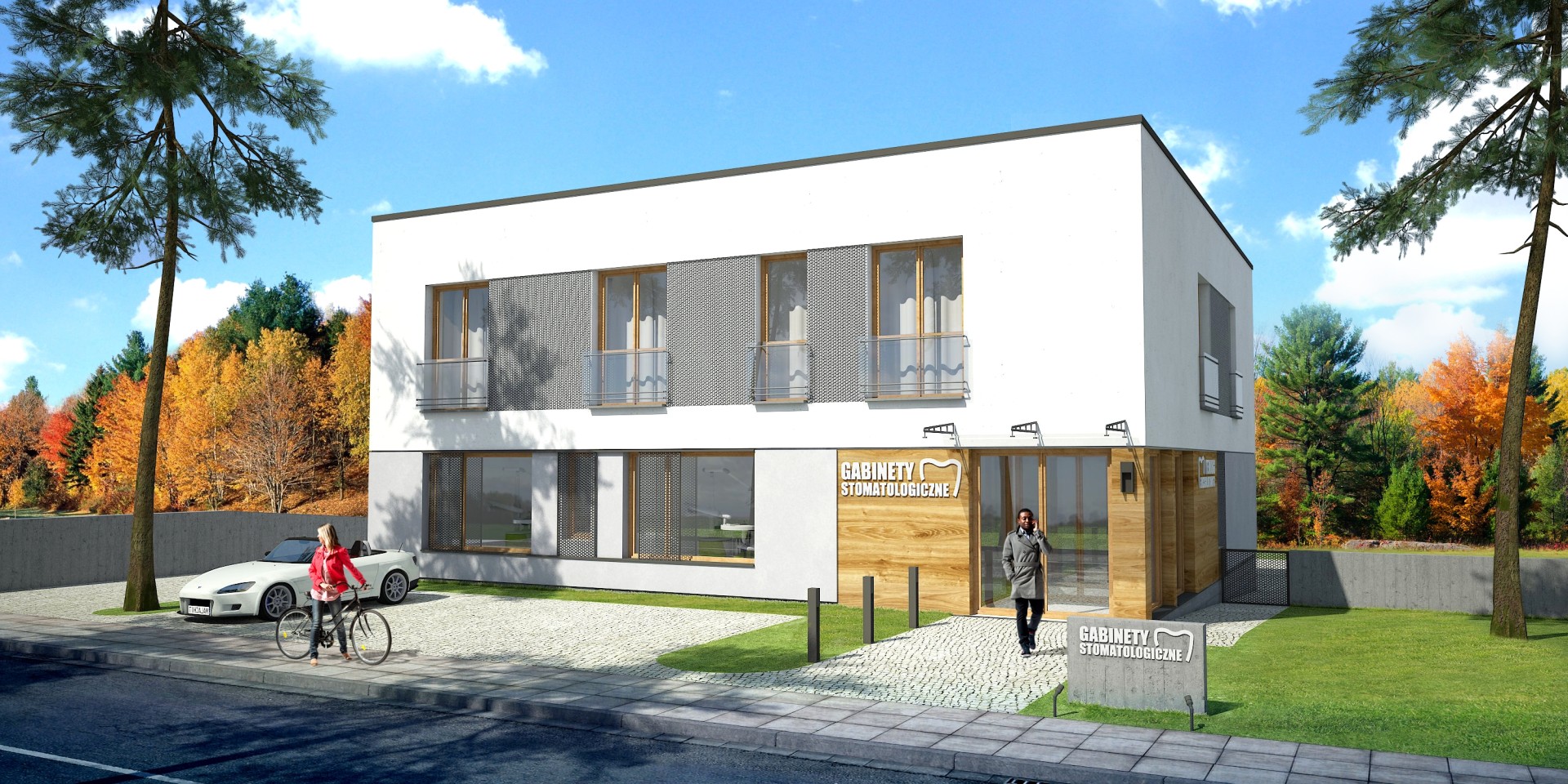

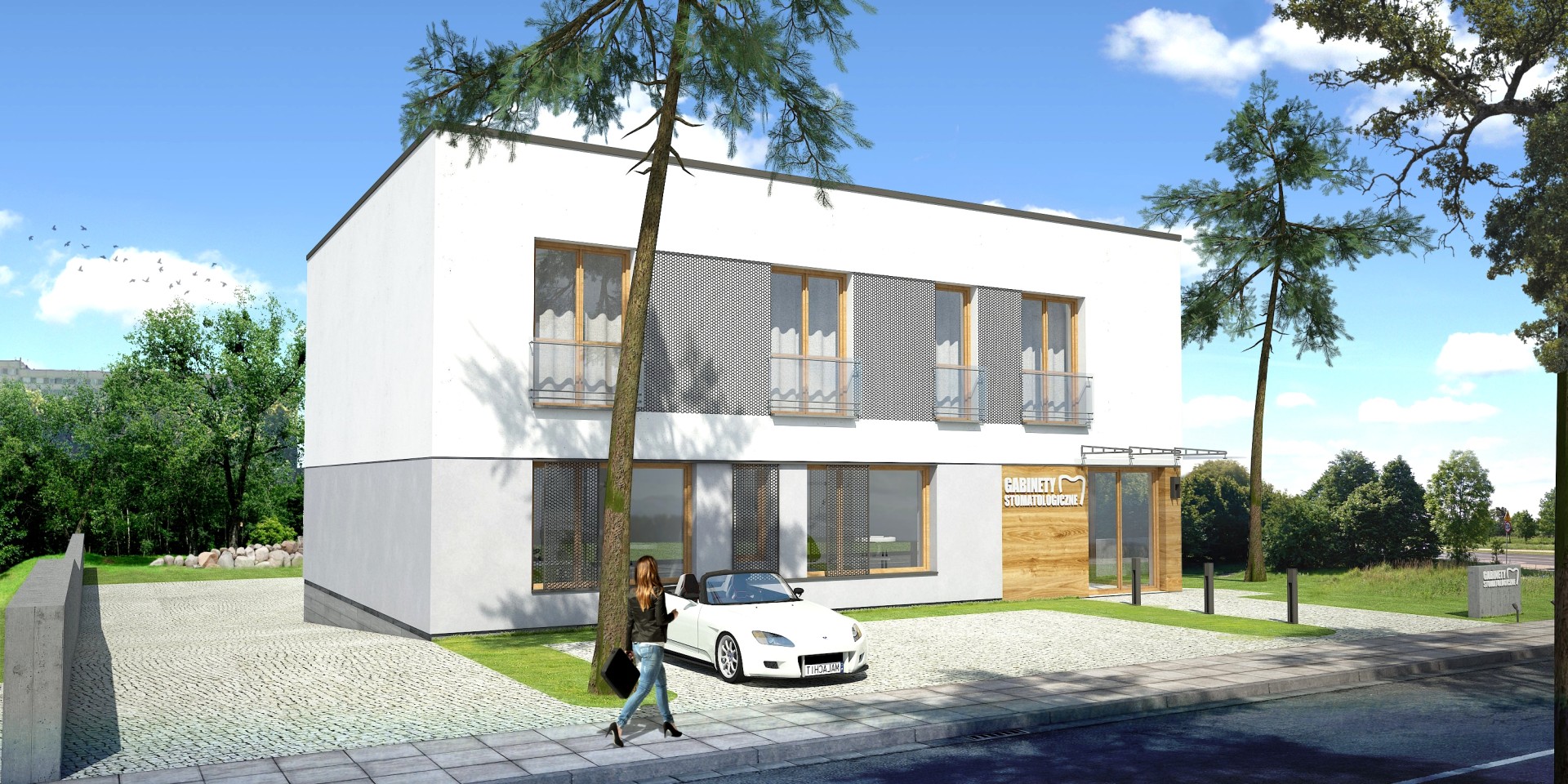

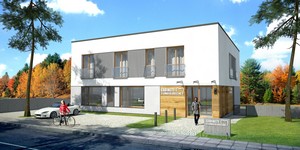

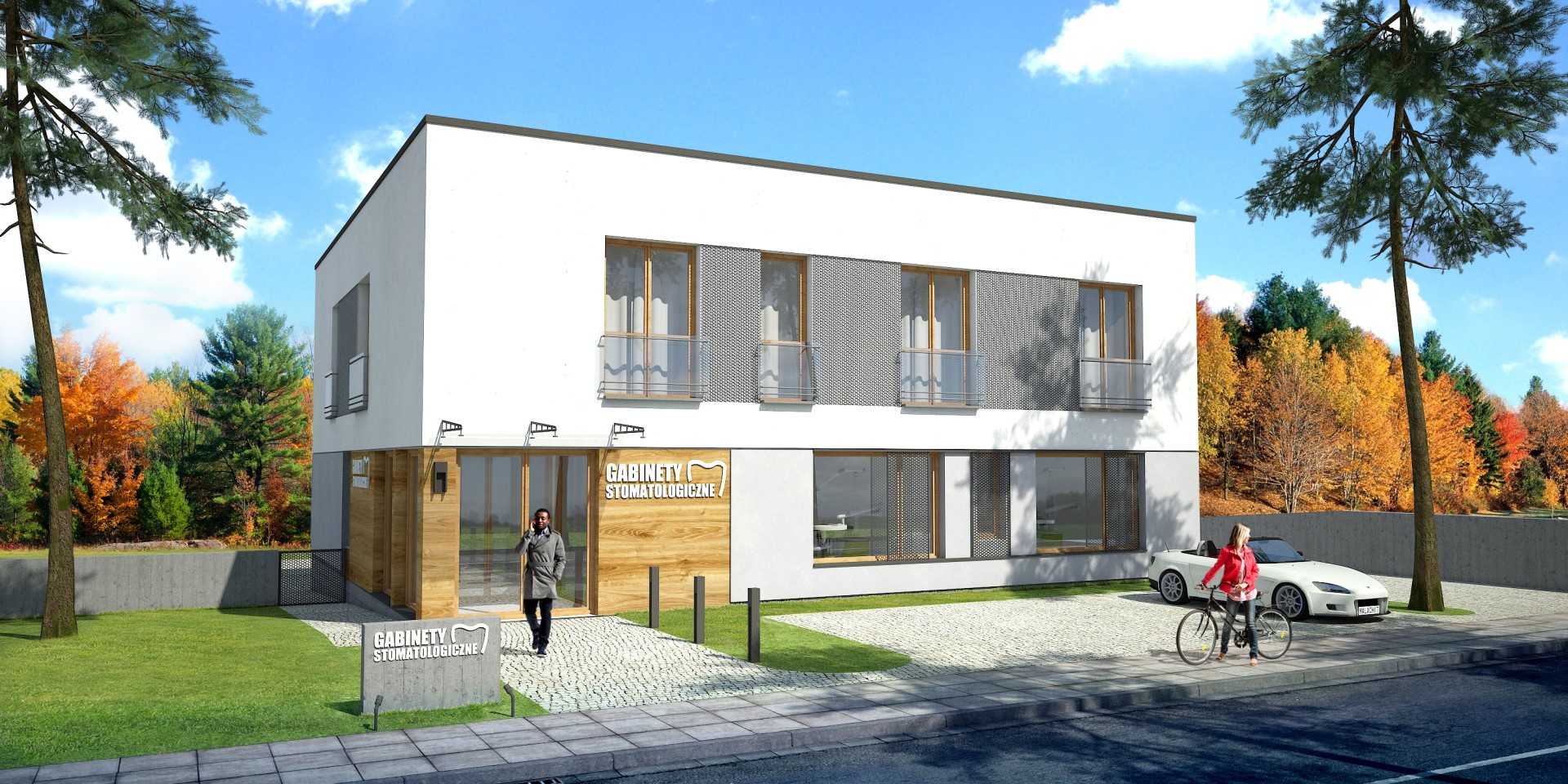

Wizualizacje

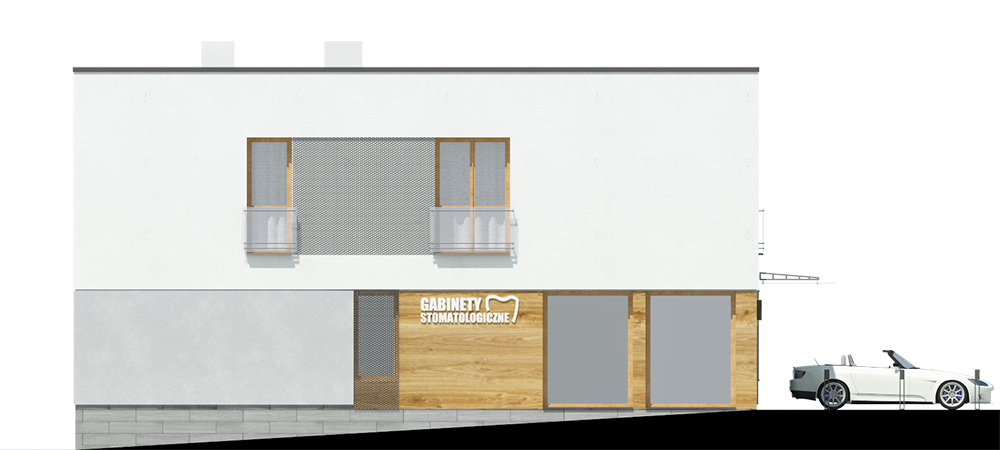

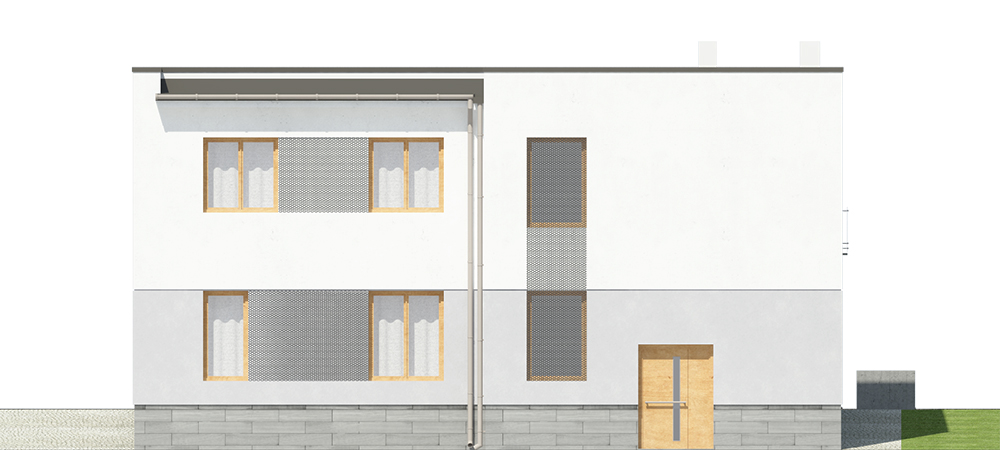

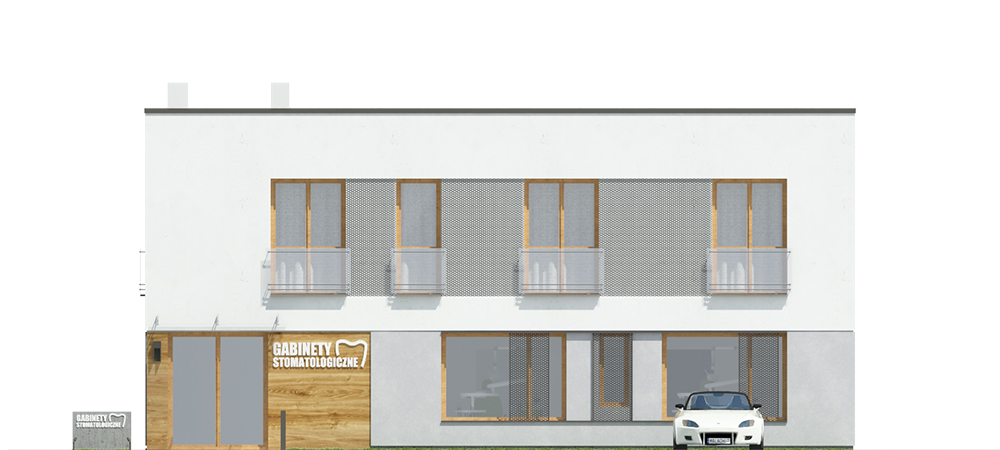

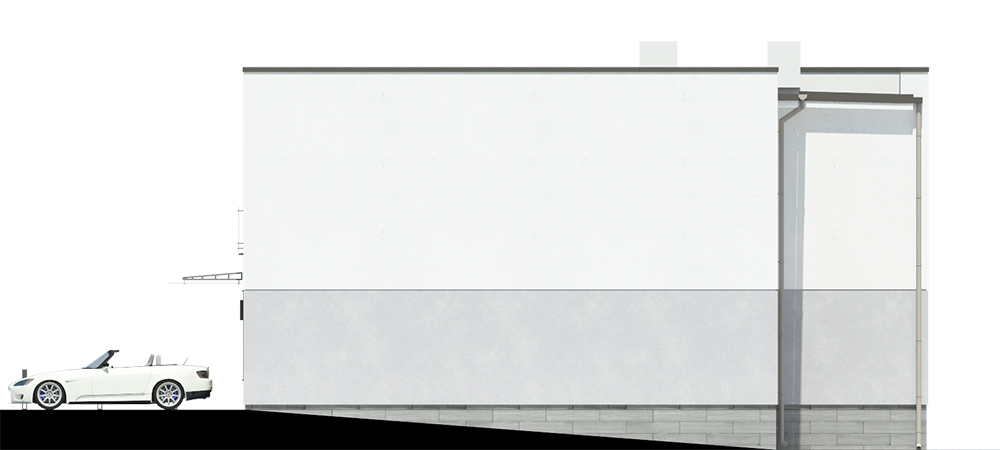

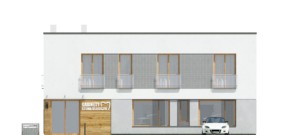

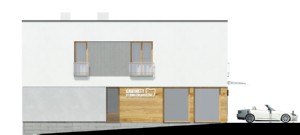

Elewacje

Opis projektu

Nowoczesny budynek usługowo-mieszkalny, wolnostojący, trzykondygnacyjny z częściowym podpiwniczeniem. Budynek zaprojektowany jako gabinety stomatologiczne, z możliwością łatwej adaptacji na gabinety lekarskie, gabinety kosmetyczne, gabinety psychoterapii, gabinety fizjoterapii budynek biurowy lub też handlowy.

Parter zajmuje część usługowa, piętro natomiast część mieszkalna.

Budynek ma możliwość zmiany funkcji na mieszkalny jednorodzinny, bądź dwurodzinny, a także w całości usługowy poprzez wydzieloną klatkę schodową z tyłu budynku, przy równoczesnym zachowaniu niezależnie funkcjonujących części parteru i piętra.

Układ funkcjonalny:

CZĘŚĆ USŁUGOWA

Trzy gabinety stomatologiczne, sterylizatornia, pomieszczenie RTG, pomieszczenie socjalne, Toaleta dla pracowników, Toaleta dla klientów/niepełnosprawnych, recepcja z poczekalnią, pomieszczenie porządkowe/techniczne.

CZĘŚĆ MIESZKALNA

Pokój dzienny z jadalnią, kuchnia, trzy pokoje, sypialnia, łazienka, garderoba, wspólne pomieszczenie techniczne dla części usługowej i mieszkalnej.

CZĘŚĆ WSPÓLNA

Klatka schodowa i pomieszczenie techniczne dostępne bezpośrednio z klatki schodowej.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny firmy LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Schody: piwnica-parter: żelbetowe jednobiegowe; parter-piętro: żelbetowe, dwubiegowe ze spocznikiem.

Strop: płyta żelbetowa.

Dach: płaski, konstrukcja drewniana pokryty papą termozgrzewalną.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne.

Instalacje

Źródło ciepła do ogrzewania i wentylacji: kocioł gazowy, kominek z płaszczem wodnym na biomasę w części mieszkalnej.

Źródło ciepła do ogrzewania wody użytkowej: kocioł gazowy, zestaw solarny (kolektory słoneczne)

Wentylacja: grawitacyjna.

Klimatyzacja: klimatyzatory typu split w gabinetach stomatologicznych i w recepcji z poczekalnią.

Instalacja sprężonego powietrza do unitów stomatologicznych.

Instalacja centralnego ssania od unitów stomatologicznych.

Energia elektryczna: zasilanie z sieci elektroenergetycznej.

Istnieje możliwość zaprojektowania innej konfiguracji instalacji w oparciu o przedstawione propozycje zawarte poniżej w Dodatkach do projektu.

Zawartość projektu

Dokumentacja projektowa zawiera:

• 3 egzemplarze projektu architektoniczno-budowlanego
• 3 egzemplarze projektu technicznego
• Projektowaną charakterystykę energetyczną budynku
• Analizę ekonomiczną i ekologiczną możliwości realizacji wysoce wydajnych systemów alternatywnych zaopatrzenia w energię i ciepło
• Kopię uprawnień budowlanych projektantów
• Bezpłatną zgodę na zmiany

Szczegółowa zawartość dokumentacji projektowej opisana jest na stronie Co zawiera dokumentacja projektowa?.
