Sumptuosus I G2

WERSJA PODSTAWOWA

LUSTRZANE ODBICIE

Projekt Sumptuosus I G2

powierzchnia użytkowa podstawowa:

270,19 m²

powierzchnia pomocnicza:

22,63 m²

powierzchnia garażu:

44,25 m²

powierzchnia razem:

337,07 m²

powierzchnia zabudowy:

263,45 m²

kubatura:

1 452,50 m³

dach:

wielospadowy

kąt nachylenia dachu:

25°

wymiary budynku (szer. x głęb.):

19,65 m x 20,65 m

wysokość budynku w kalenicy:

9,31 m

liczba kondygnacji nadziemnych:

2

liczba pokoi z salonem:

5

liczba łazienek i WC:

3

stanowiska postojowe w garażu:

2

Minimalne wymiary działki* (szer. x głęb.):

26,65 m x 28,65 m

* Dokładny opis znajduje się pod rysunkiem usytuowania

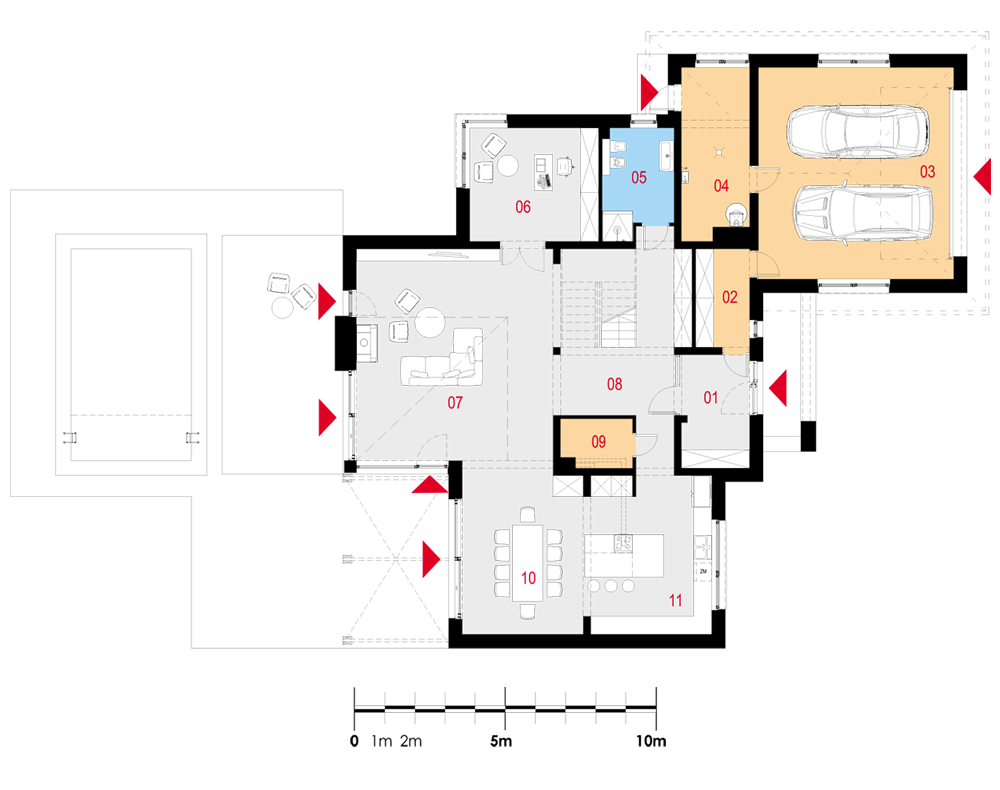

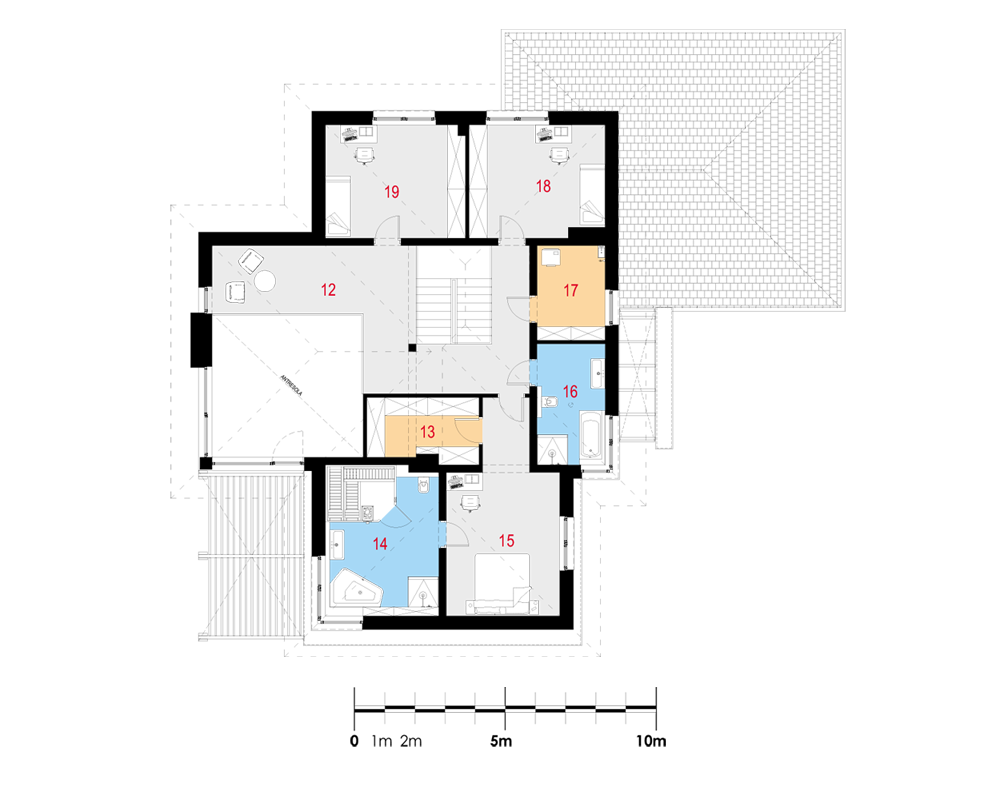

Rzuty

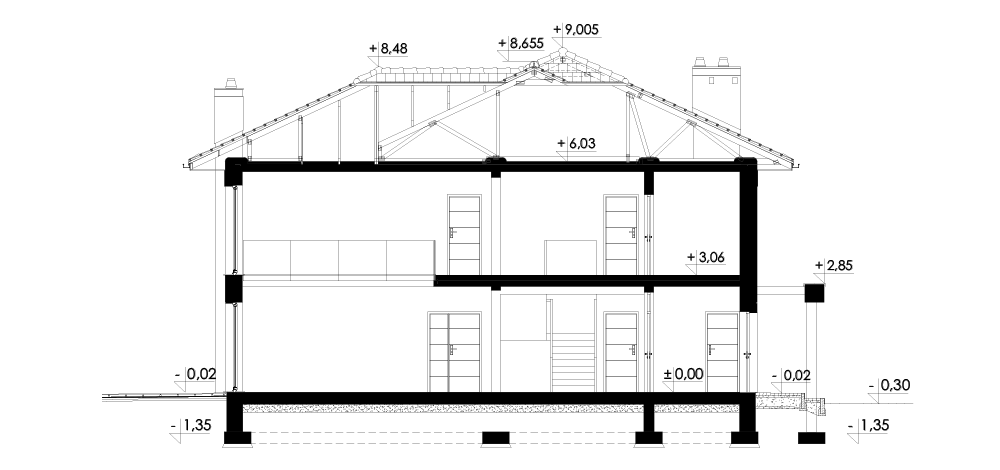

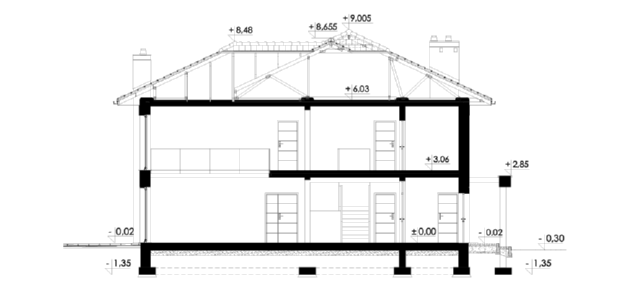

Przekrój

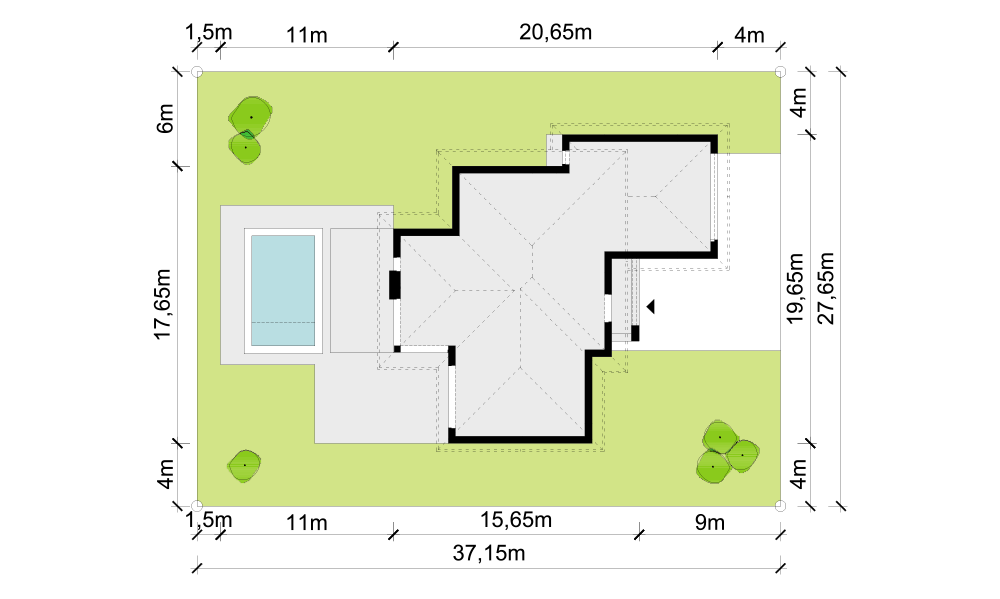

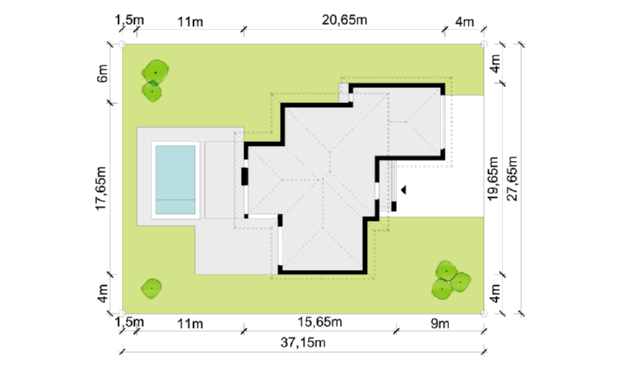

Usytuowanie na działce

Wymiary budynku (szerokość x głębokość): ​19,65m x 20,65m

Wymagane wymiary działki (szerokość x głębokość): 27,65m x 37,15m

Wprowadzając drobne zmiany adaptacyjne, takie jak:

• zmniejszenie tarasu,
• likwidacja okien w garażu i pomieszczeniu gospodarczym na elewacji bocznej,

minimalne wymagane wymiary działki wyniosą: 26,65m x 28,65m

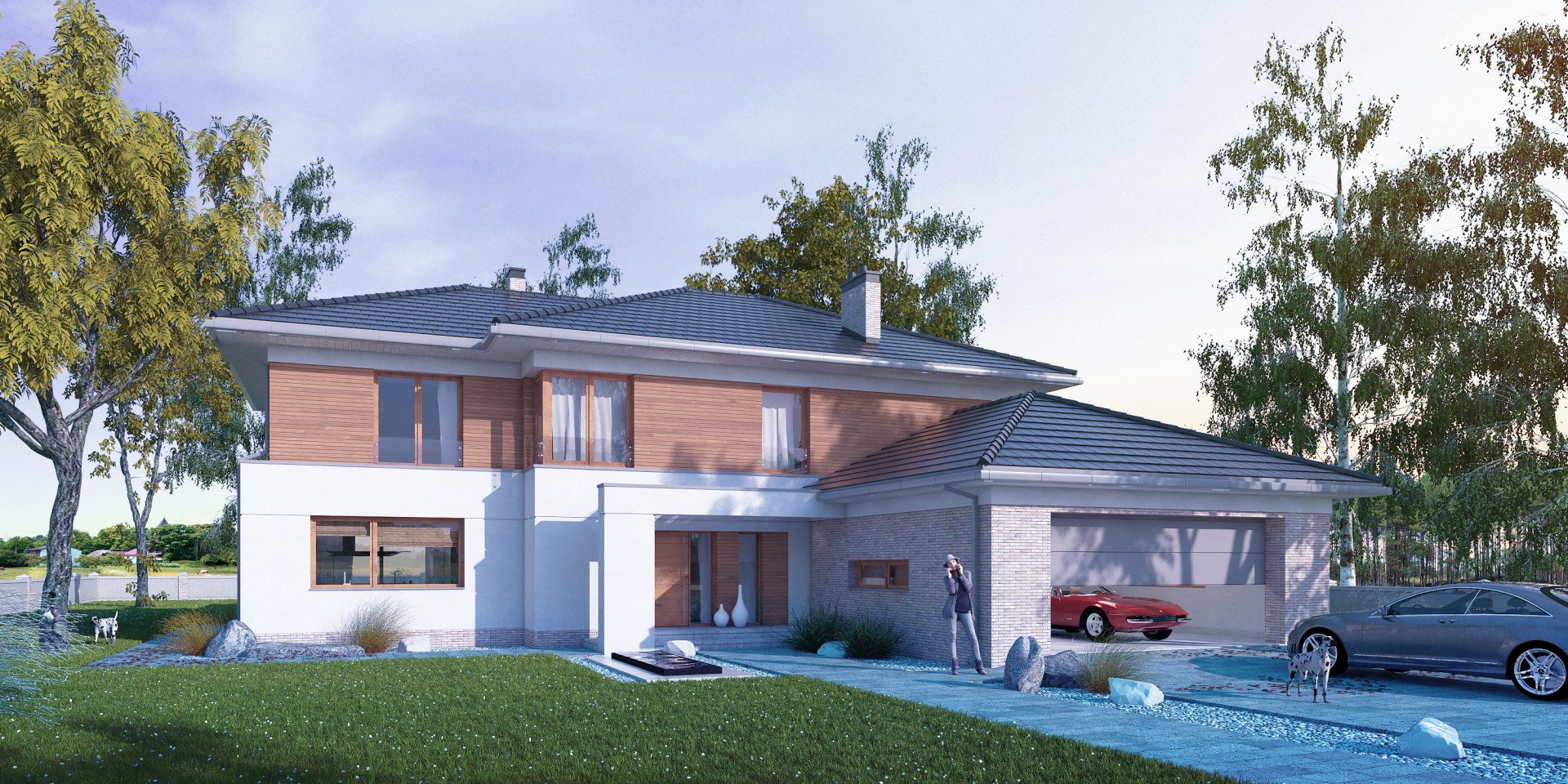

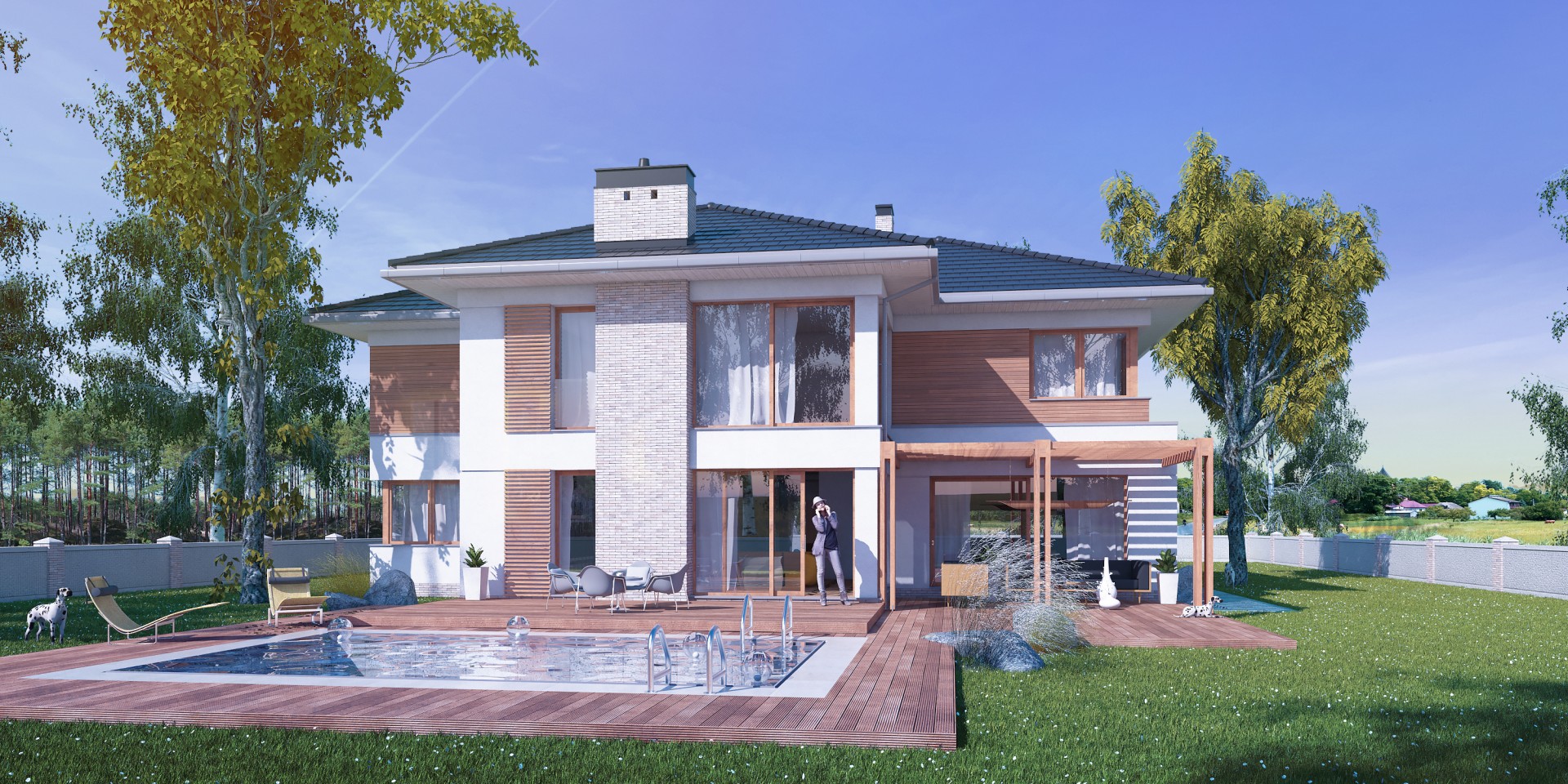

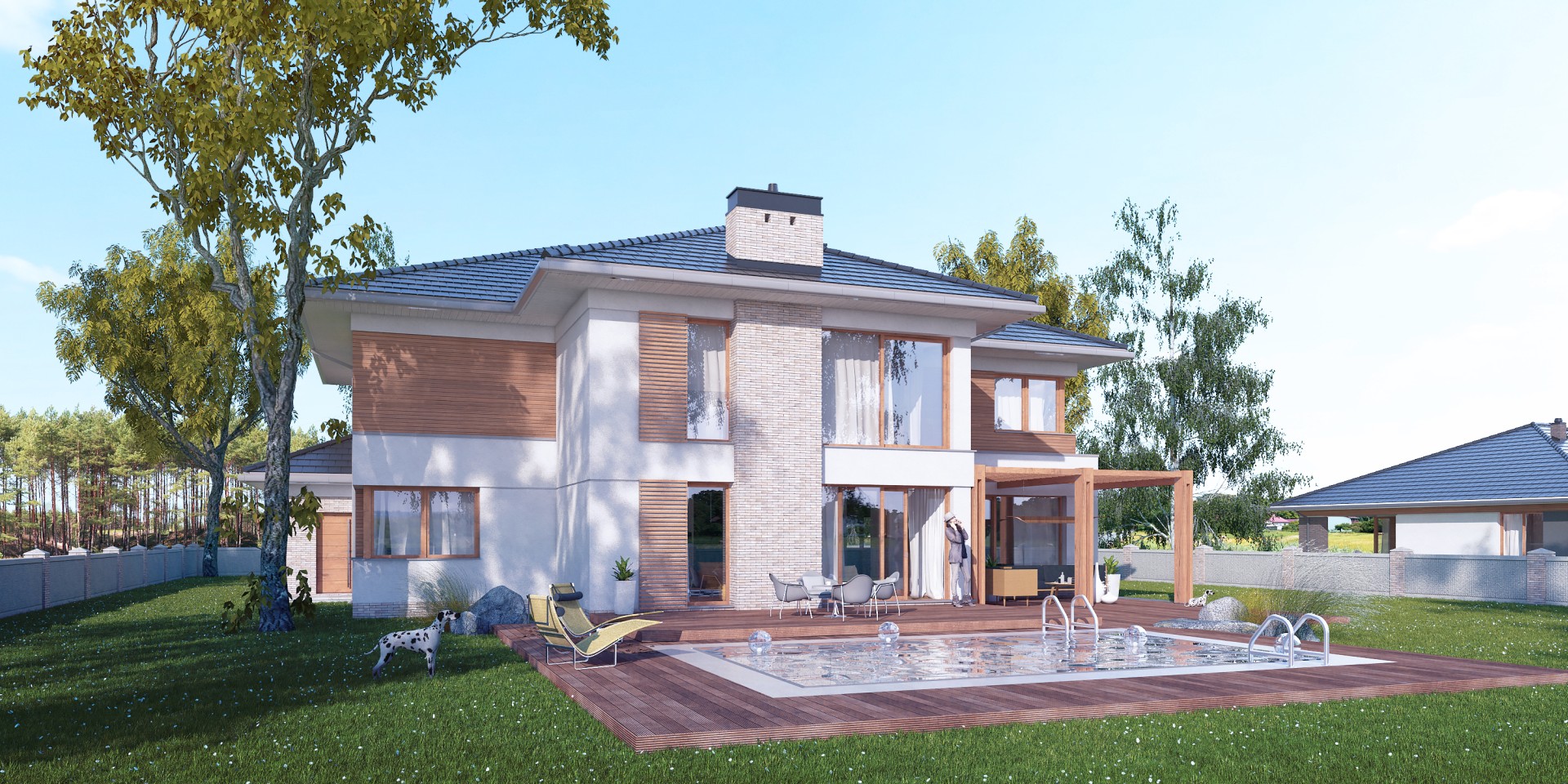

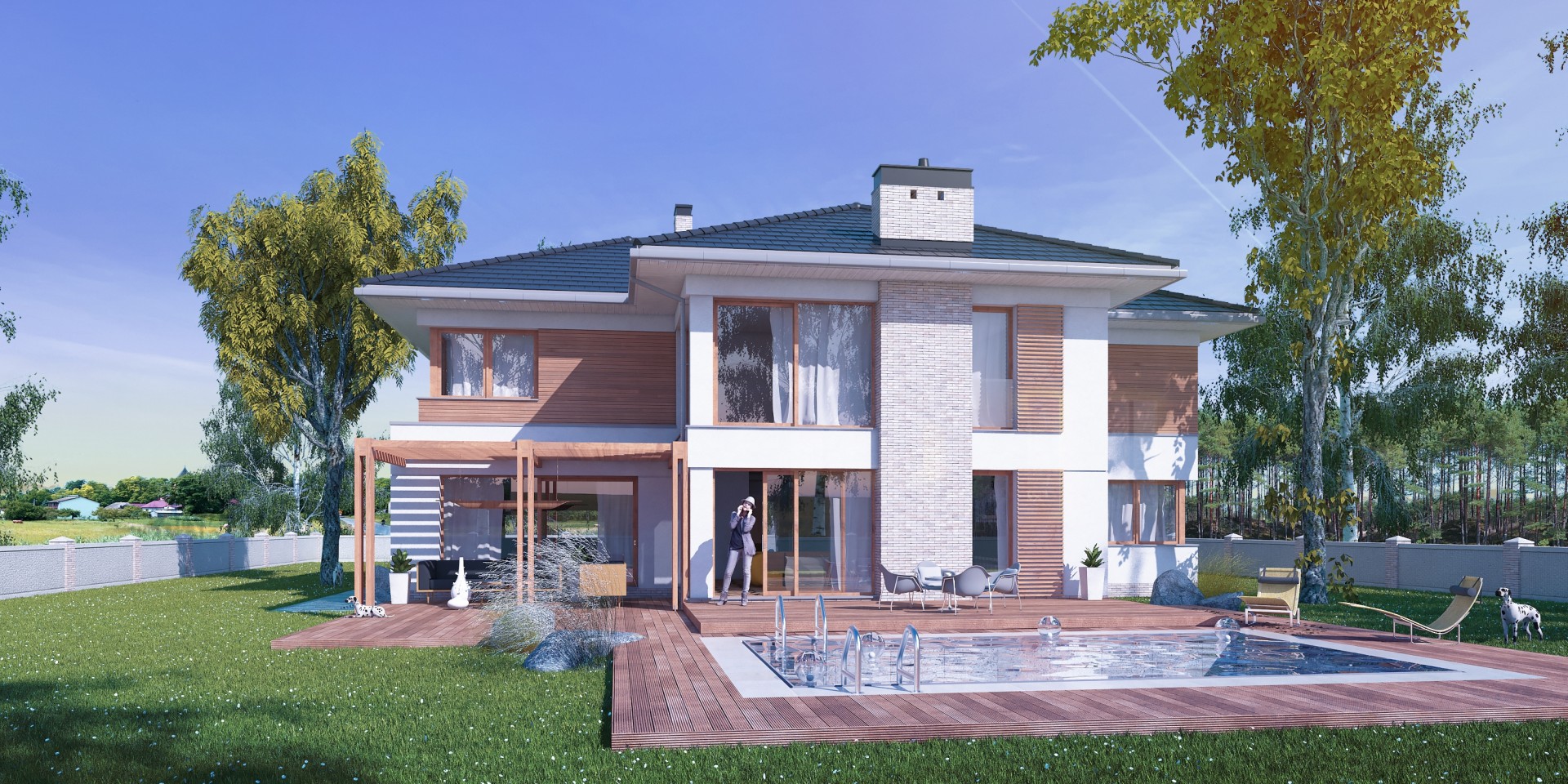

Wizualizacje

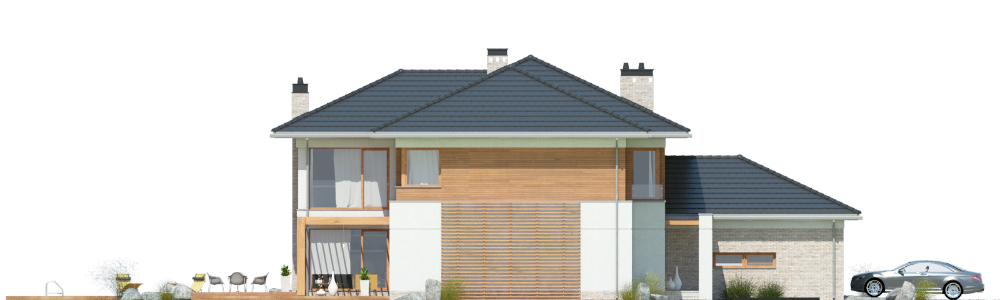

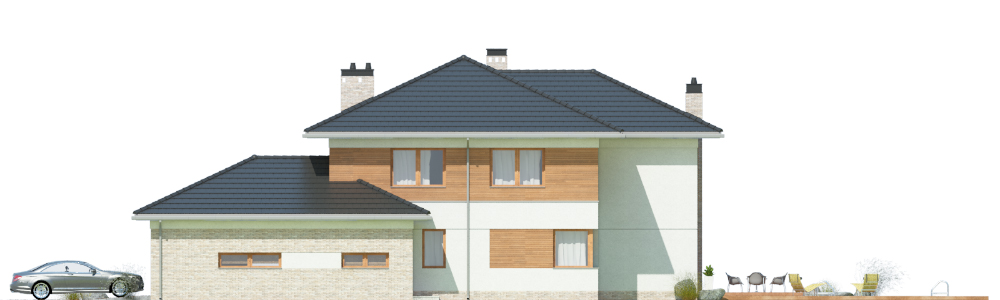

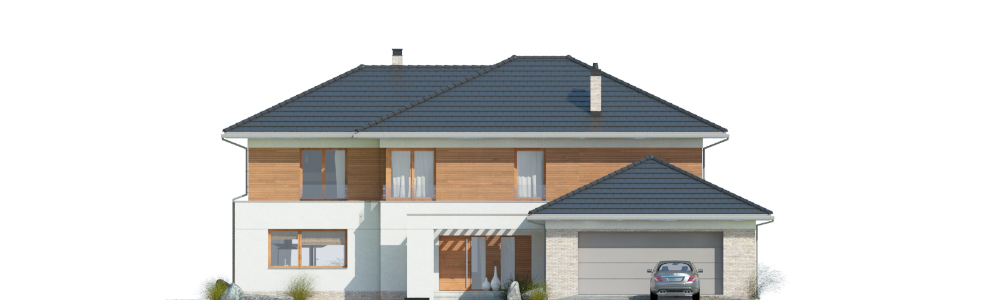

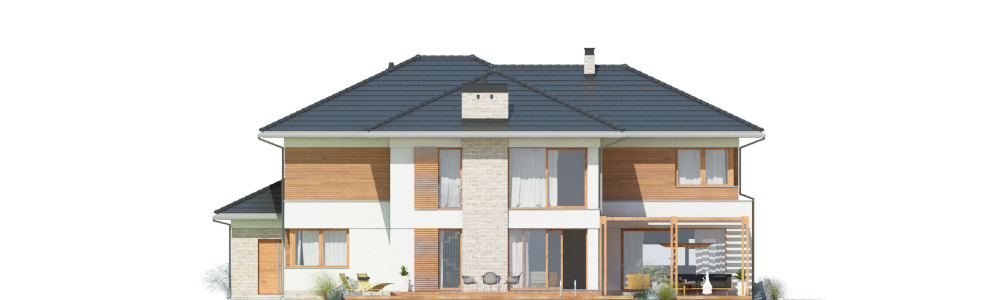

Elewacje

Opis projektu

Duży i komfortowy - nowoczesny - dom jednorodzinny, wolnostojący, piętrowy z garażem dwustanowiskowym i dachem wielospadowym oraz obszernym tarasem, częściowo zadaszonym i z basenem zewnętrznym.

Układ funkcjonalny:

Pokój dzienny z wyjściem na taras, jadalnia, kuchnia, spiżarka, cztery pokoje, trzy łazienki w tym jedna z sauną, pralnia, dwie garderoby, garaż, pomieszczenie gospodarcze, basen zewnętrzny.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Schody:  żelbetowe dwubiegowe, ze spocznikiem.

Strop: płyta żelbetowa.

Dach: wielospadowy, konstrukcja drewniana, prefabrykowana wiązarowa, pokryty dachówką ceramiczną.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety i żaluzje zewnętrzne, brama garażowa segmentowa.

Instalacje

Źródło ciepła do ogrzewania: kocioł gazowy, kominek z płaszczem wodnym na biomasę.

Źródło ciepła do ogrzewania wody użytkowej: kocioł gazowy, kominek z płaszczem wodnym na biomasę, zestaw solarny (kolektory słoneczne).

Wentylacja: grawitacyjna.

Energia elektryczna: zasilanie z sieci elektroenergetycznej.

Pomieszczenie gospodarcze spełnia wymagania kotłowni na paliwo stałe, w związku z czym na etapie adaptacji istnieje możliwość zmiany sposobu ogrzewania.

Istnieje możliwość zaprojektowania innej konfiguracji instalacji w oparciu o przedstawione propozycje zawarte poniżej w Dodatkach do projektu.

Zawartość projektu

Dokumentacja projektowa zawiera:

• 3 egzemplarze projektu architektoniczno-budowlanego
• 3 egzemplarze projektu technicznego
• Projektowaną charakterystykę energetyczną budynku
• Analizę ekonomiczną i ekologiczną możliwości realizacji wysoce wydajnych systemów alternatywnych zaopatrzenia w energię i ciepło
• Kopię uprawnień budowlanych projektantów
• Bezpłatną zgodę na zmiany

Szczegółowa zawartość dokumentacji projektowej opisana jest na stronie Co zawiera dokumentacja projektowa?.
