Rectus II

WERSJA PODSTAWOWA

LUSTRZANE ODBICIE

Projekt Rectus II

powierzchnia użytkowa podstawowa:

144,28 m²

powierzchnia pomocnicza:

9,64 m²

powierzchnia garażu:

0,00 m²

powierzchnia razem:

153,92 m²

powierzchnia zabudowy:

131,73 m²

kubatura:

730,41 m³

dach:

dwuspadowy

kąt nachylenia dachu:

30°

wymiary budynku (szer. x głęb.):

13,65 m x 9,65 m

wysokość budynku w kalenicy:

7,02 m

liczba kondygnacji nadziemnych:

2

liczba pokoi z salonem:

5

liczba łazienek i WC:

2

stanowiska postojowe w garażu:

0

Minimalne wymiary działki* (szer. x głęb.):

21,65 m x 17,65 m

* Dokładny opis znajduje się pod rysunkiem usytuowania

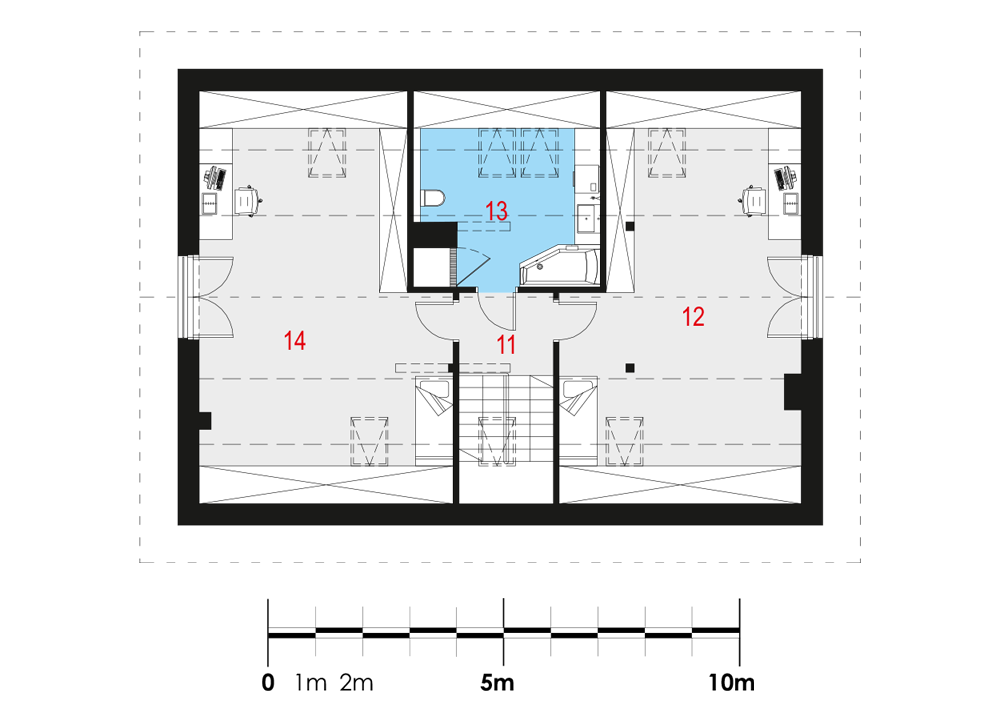

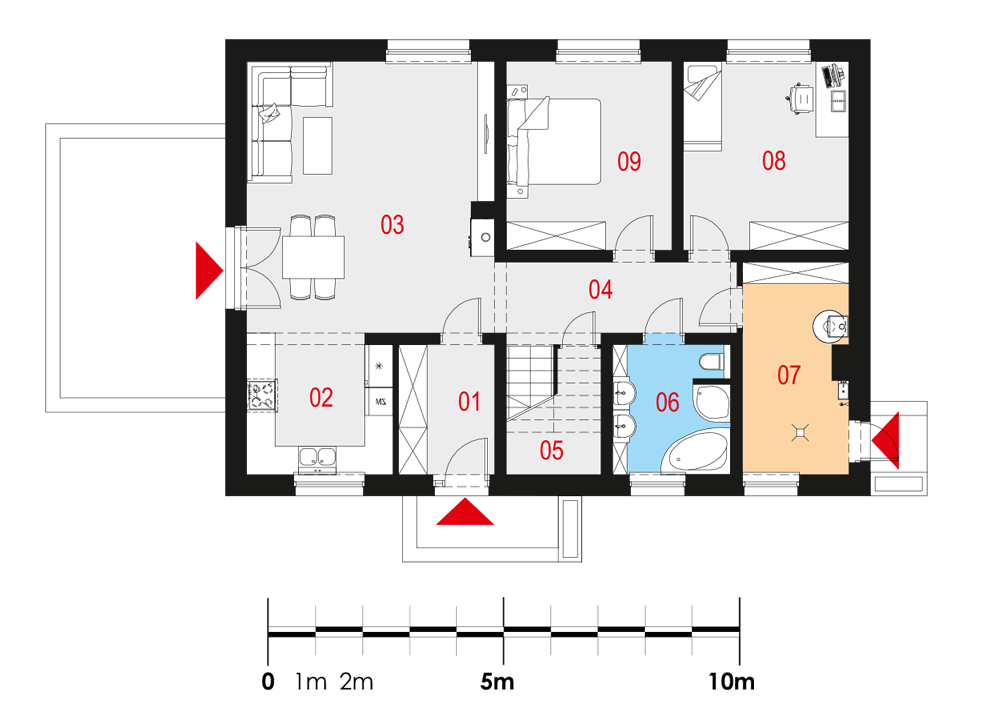

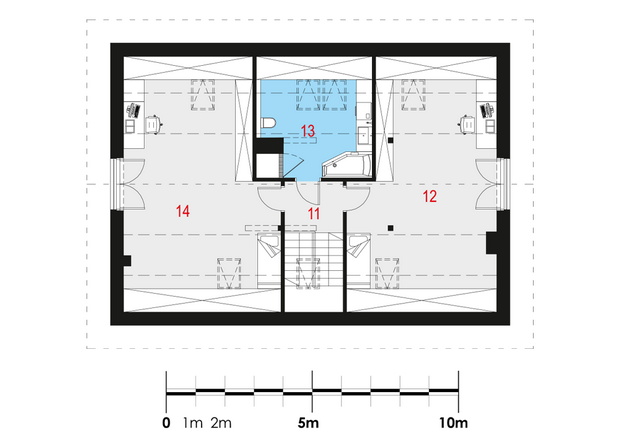

Rzuty

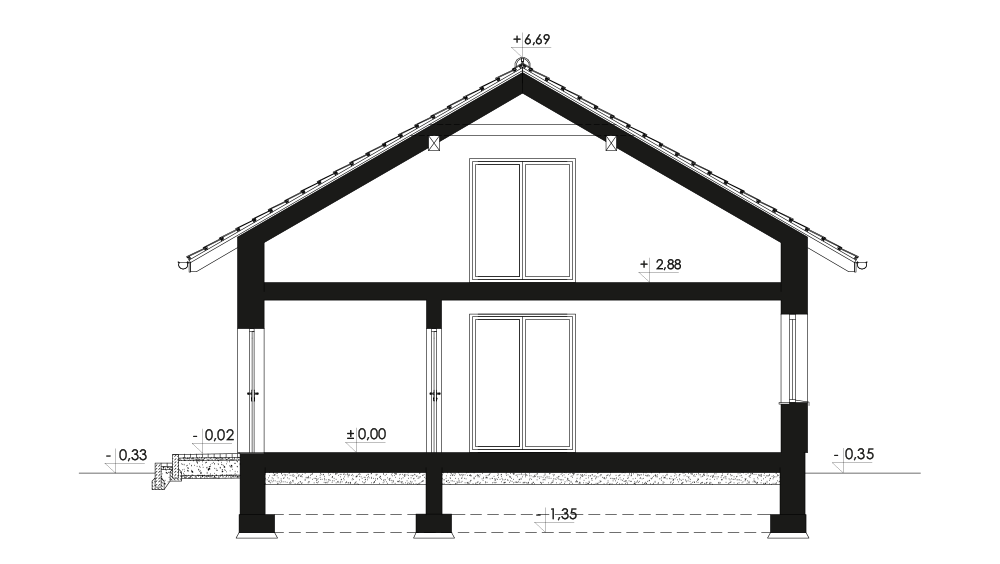

Przekrój

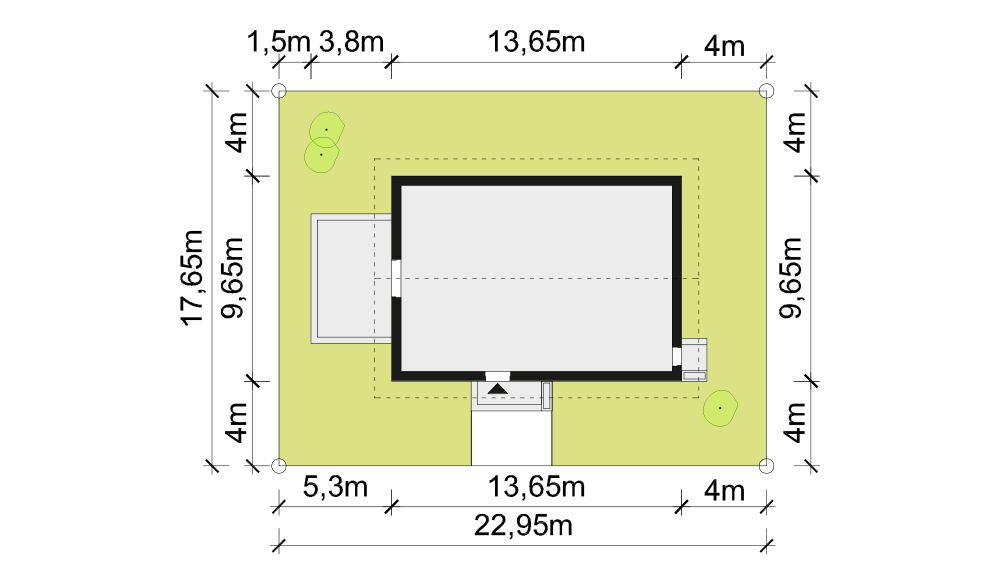

Usytuowanie na działce

Wymiary budynku (szerokość x głębokość): ​13,65m x 9,65m

Wymagane wymiary działki (szerokość x głębokość): 22,95m x 17,65m

Wprowadzając drobne zmiany adaptacyjne, takie jak:

• zmniejszenie tarasu,

minimalne wymagane wymiary działki wyniosą: 21,65m x 17,65m

Wizualizacje

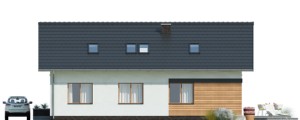

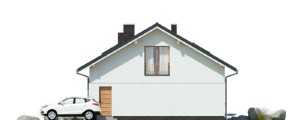

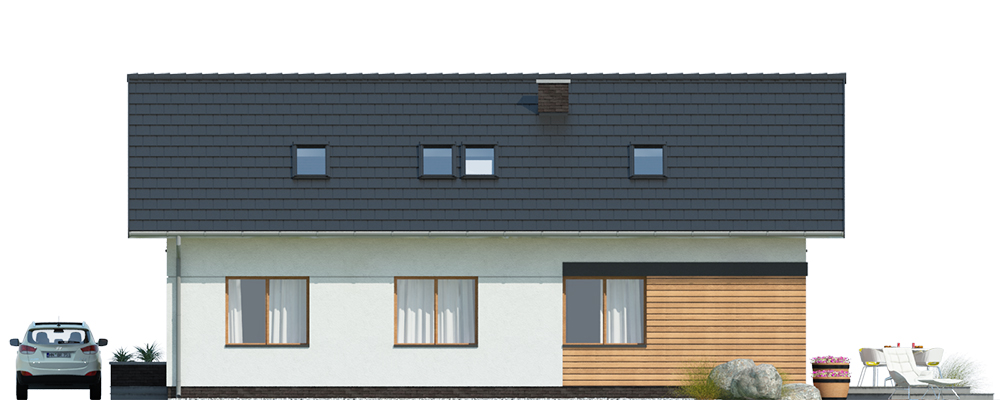

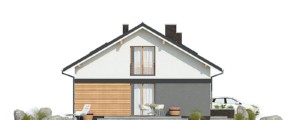

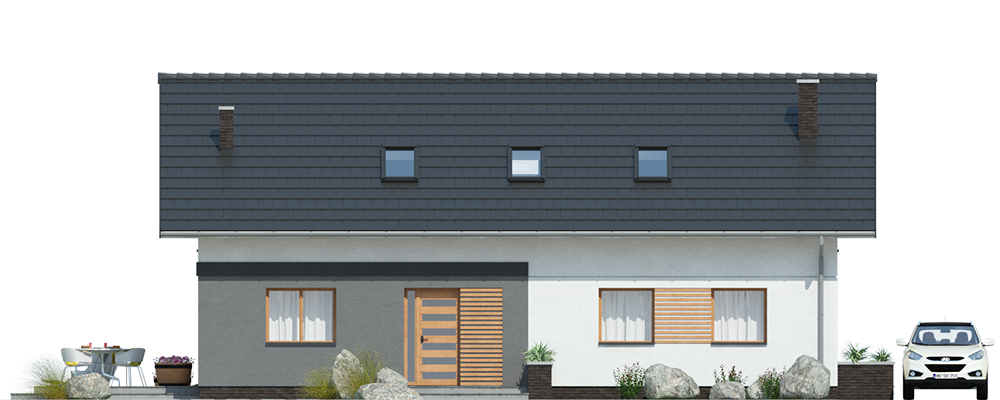

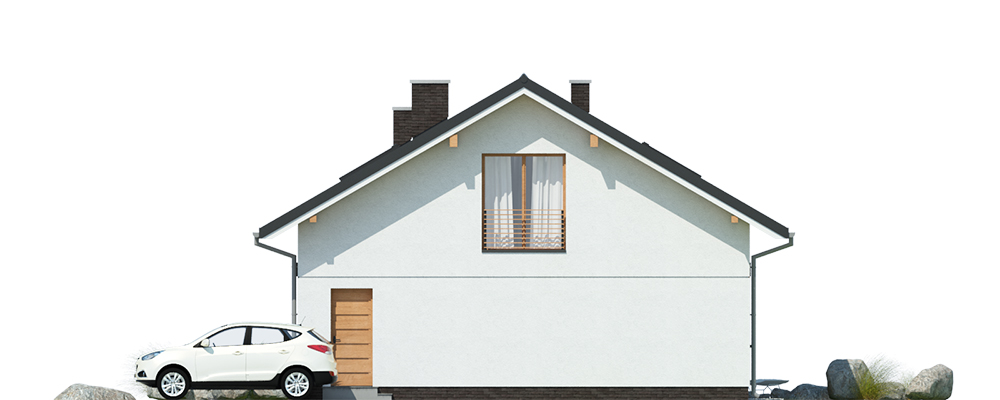

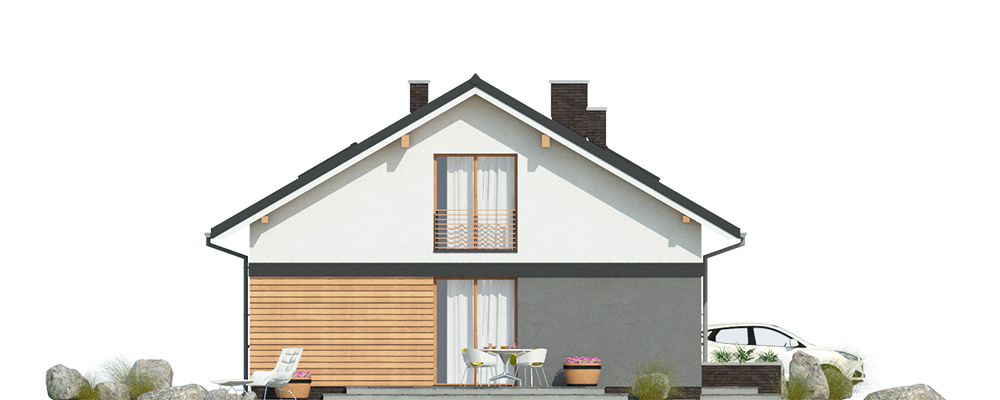

Elewacje

Opis projektu

Dom jednorodzinny, wolnostojacy, niepodpiwniczony z poddaszem użytkowym.

Układ funkcjonalny:

Pokój dzienny z jadalnia z wyjściem na taras, kuchnia, trzy pokoje, sypialnia, dwie łazienki, schowek

pod schodami, pomieszczenie gospodarcze.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny firmy  LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Schody:  żelbetowe, dwubiegowe ze spocznikiem

Strop: płyta żelbetowa

Dach: : dwuspadowy, konstrukcja drewniana, pokryty dachówka ceramiczna

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne.

Instalacje

Źródło ciepła do ogrzewania: kocioł gazowy, kominek z płaszczem wodnym na biomasę.

Źródło ciepła do ogrzewania wody użytkowej: kocioł gazowy, kominek z płaszczem wodnym na biomasę, zestaw solarny (kolektory słoneczne).

Wentylacja: grawitacyjna.

Energia elektryczna: zasilanie z sieci elektroenergetycznej.

Pomieszczenie gospodarcze spełnia wymagania kotłowni na paliwo stałe, w związku z czym na etapie adaptacji istnieje możliwość zmiany sposobu ogrzewania.

Istnieje możliwość zaprojektowania innej konfiguracji instalacji w oparciu o przedstawione propozycje zawarte poniżej w Dodatkach do projektu.

Zawartość projektu

Dokumentacja projektowa zawiera:

• 3 egzemplarze projektu architektoniczno-budowlanego
• 3 egzemplarze projektu technicznego
• Projektowaną charakterystykę energetyczną budynku
• Analizę ekonomiczną i ekologiczną możliwości realizacji wysoce wydajnych systemów alternatywnych zaopatrzenia w energię i ciepło
• Kopię uprawnień budowlanych projektantów
• Bezpłatną zgodę na zmiany

Szczegółowa zawartość dokumentacji projektowej opisana jest na stronie Co zawiera dokumentacja projektowa?.

Dodatki do projektu
