Obliquus I G1

Projekt Obliquus I G1
WERSJA PODSTAWOWA
LUSTRZANE ODBICIE

Projekt Obliquus I G1

powierzchnia użytkowa podstawowa:
powierzchnia pomocnicza:
powierzchnia garażu:
powierzchnia razem:
powierzchnia zabudowy:
kubatura:
kąt nachylenia dachu:
wysokość budynku:
liczba kondygnacji nadziemnych:
125.69 m2
22.03 m2
26.46 m2
174.18 m2
143.90 m2
749.80 m3

6.53 m
2


Rzuty

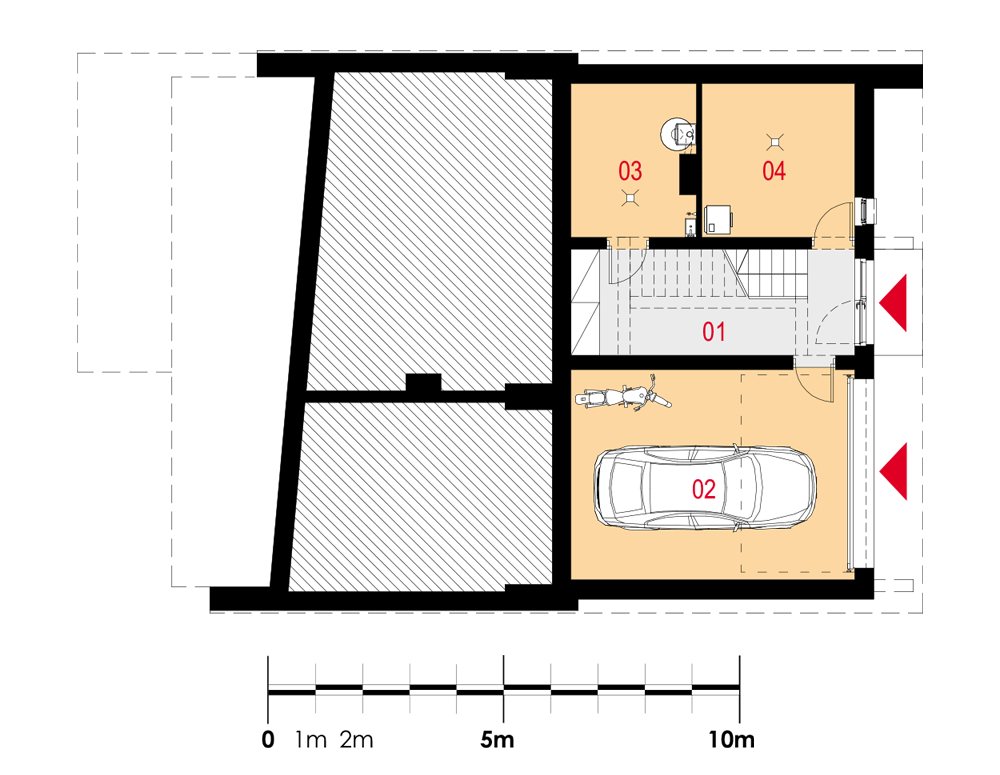

Parter


01 Wiatrołap
02 Garaż
03 Pom. gosp.
04 Pom. gosp.
13.23 m2
26.46 m2
8.13 m2
10.29 m2

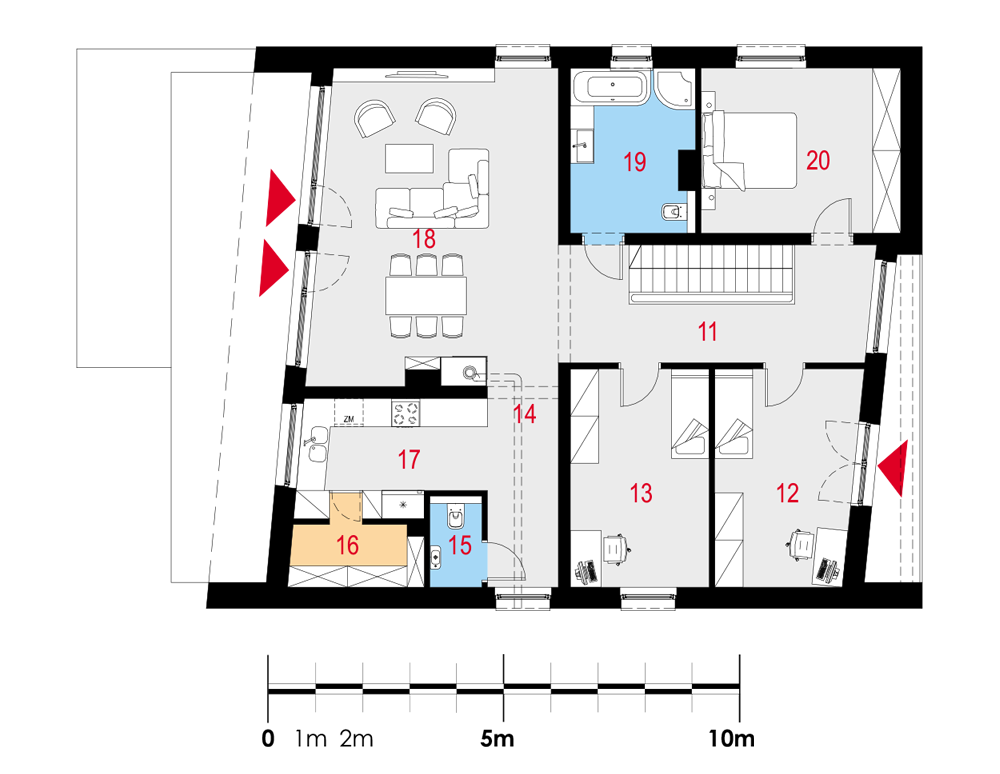

Piętro


11 Komunikacja
12 Pokój
13 Pokój
14 Komunikacja
15 WC
16 Spiżarka
17 Kuchnia
18 Salon z jadalnią
19 Łazienka
20 Sypialnia
11.30 m2
13.31 m2
13.34 m2
6.06 m2
2.08 m2
3.61 m2
9.21 m2
33.90 m2
8.75 m2
14.51 m2

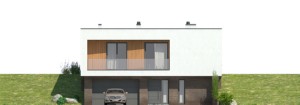

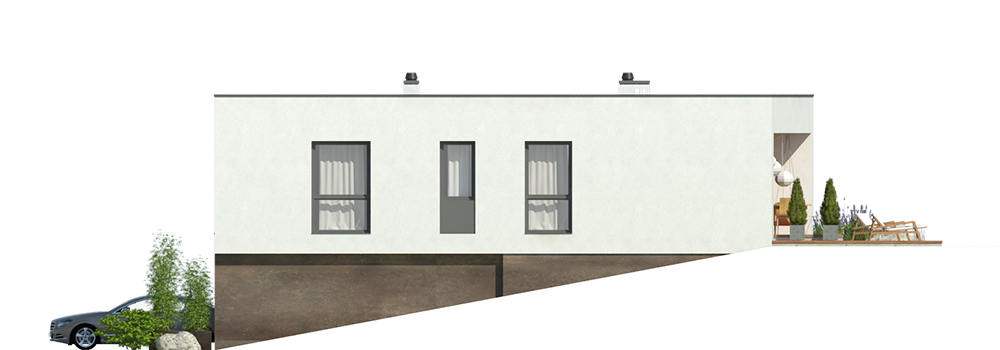

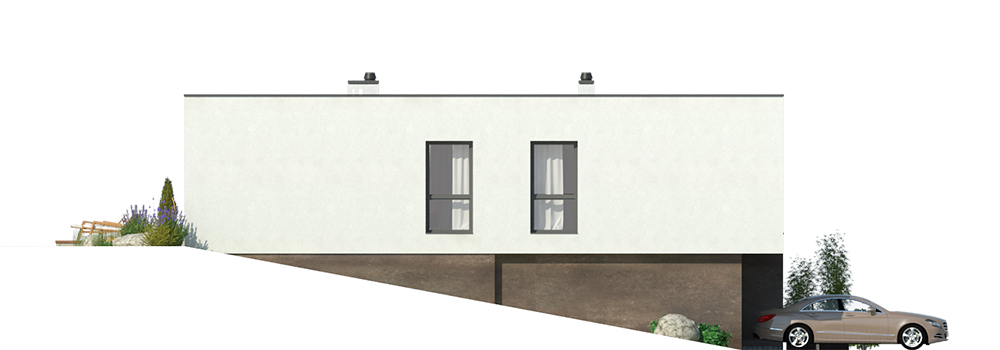

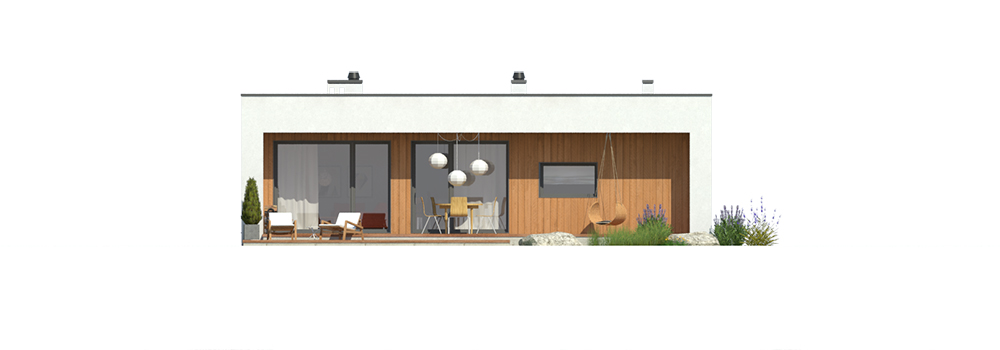

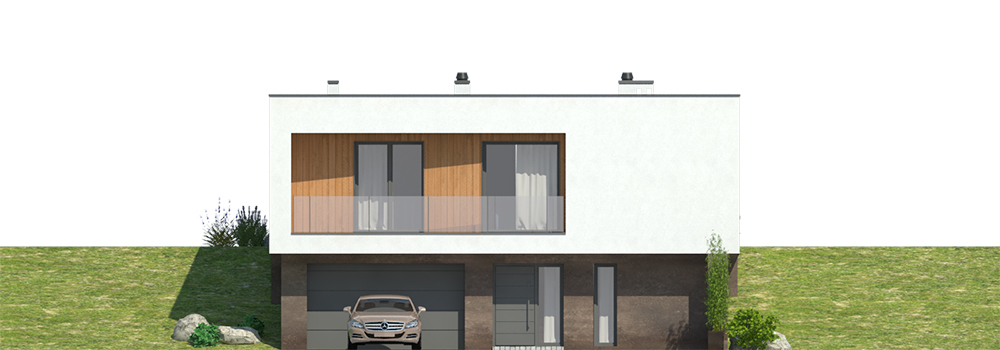

Elewacje

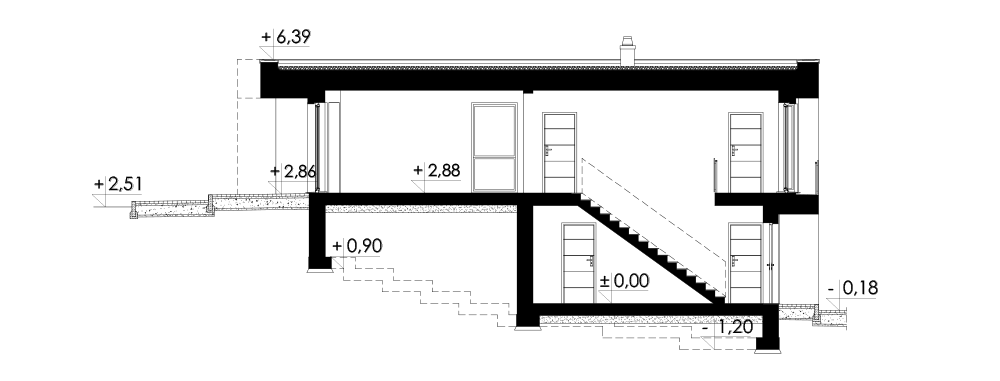

Przekrój

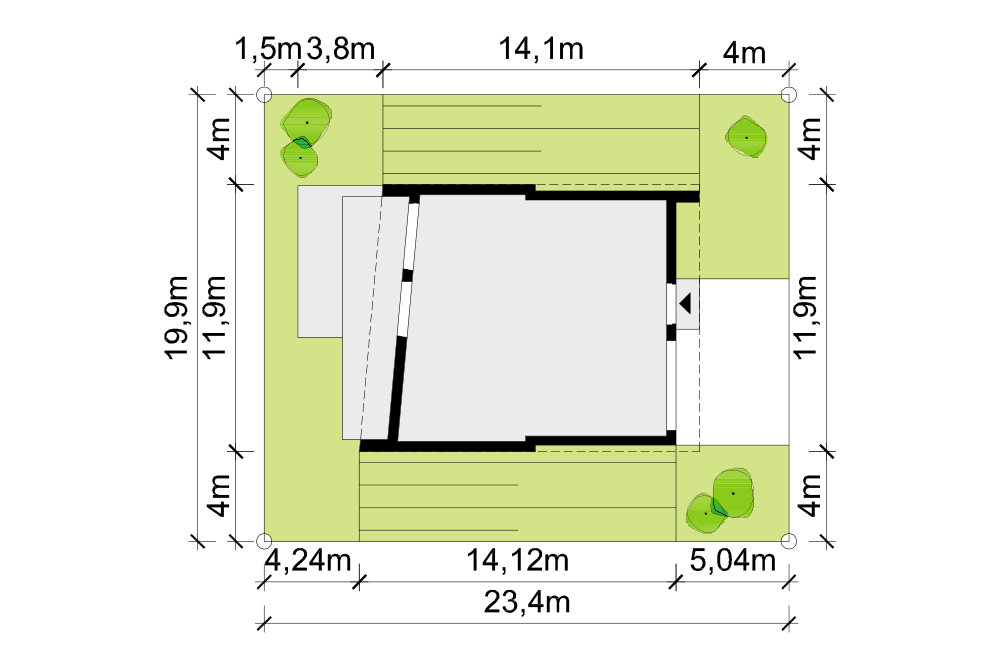

Usytuowanie na działce


Opis projektu

Nowoczesny dom jednorodzinny dla działek o dużym nachyleniu, wolnostojący, piętrowy z garażem jednostanowiskowym i dachem płaskim oraz dużym tarasem i balkonem. Możliwość łatwej przeróbki na typowy dom piętrowy na działki płaskie.

Układ funkcjonalny:

Pokój dzienny z jadalnią i wyjściem na taras, kuchnia, spiżarka, trzy pokoje, łazienka, WC, garaż, dwa pomieszczenia gospodarcze.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny LEIER o gr. 25cm + styropian Termo Organika o gr. 16cm lub 20cm + tynk.

Schody:  żelbetowe jednobiegowe.

Strop: żelbetowy.

Stropodach: stropodach niewentylowany żelbetowy, pokryty membraną dachową z warstwą dociążającą ze żwiru.

Ĺšródło ciepła: kocioł gazowy, kominek z płaszczem wodnym na biomasę i zestaw solarny (c.w.u.).
Pomieszczenie gospodarcze spełnia wymagania kotłowni na paliwo stałe,
w związku z czym na etapie adaptacji istnieje możliwość zmiany sposobu ogrzewania.

Wentylacja: grawitacyjna.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.
