Novellus I PG2

WERSJA PODSTAWOWA

LUSTRZANE ODBICIE

Projekt Novellus I PG2

powierzchnia użytkowa podstawowa:

131,93 m²

powierzchnia pomocnicza:

118,14 m²

powierzchnia garażu:

35,05 m²

powierzchnia razem:

285,12 m²

powierzchnia zabudowy:

155,50 m²

kubatura:

1 340,19 m³

dach:

płaski

kąt nachylenia dachu:

3°

wymiary budynku (szer. x głęb.):

11,65 m x 14,65 m

wysokość budynku w kalenicy:

7,11 m

liczba kondygnacji nadziemnych:

2

liczba pokoi z salonem:

5

liczba łazienek i WC:

2

stanowiska postojowe w garażu:

2

Minimalne wymiary działki* (szer. x głęb.):

19,15 m x 22,65 m

* Dokładny opis znajduje się pod rysunkiem usytuowania

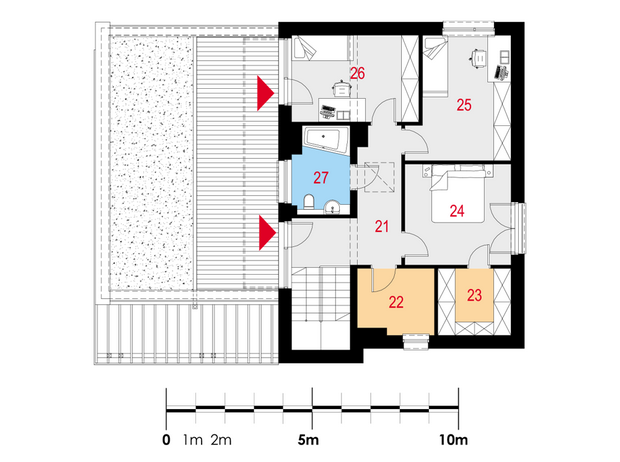

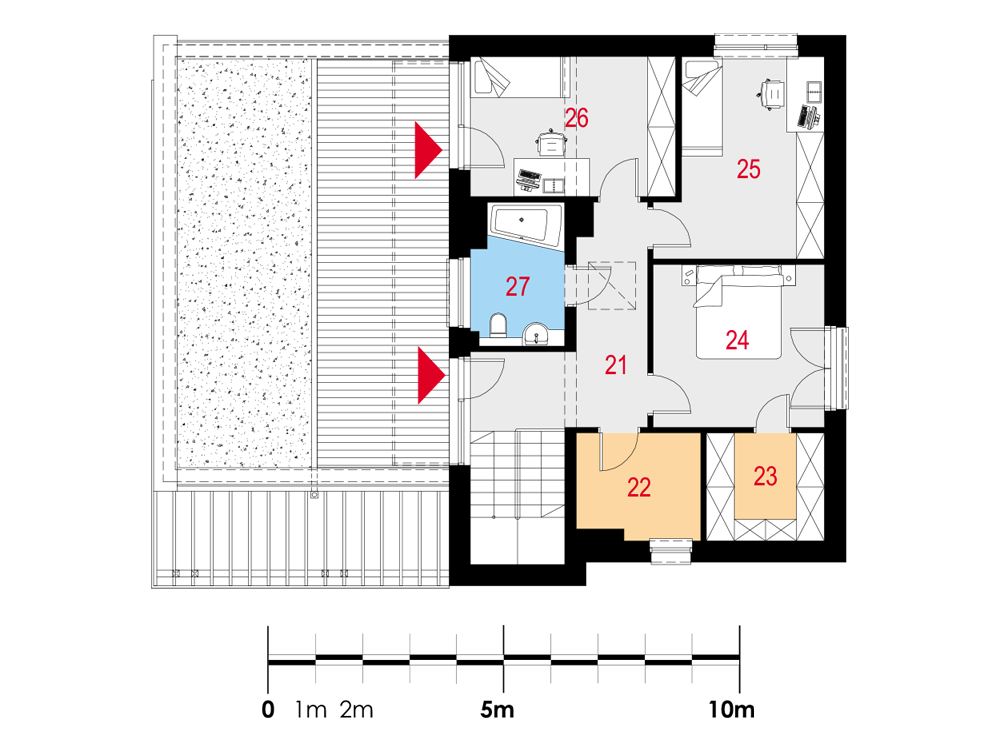

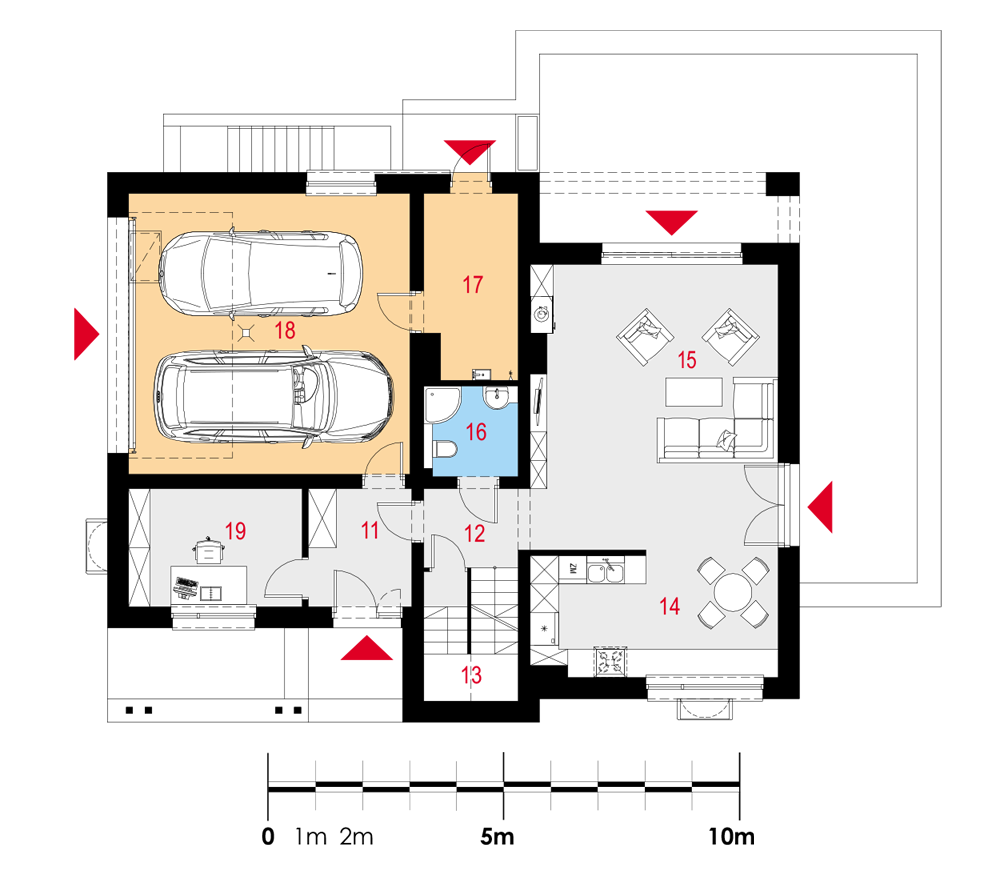

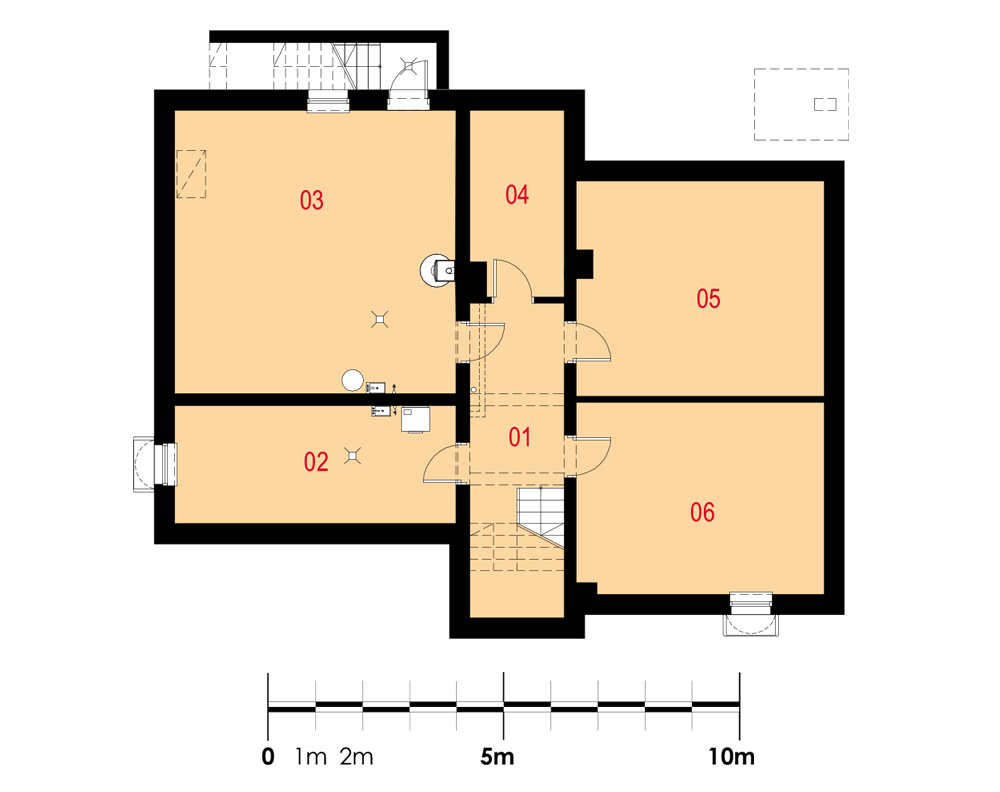

Rzuty

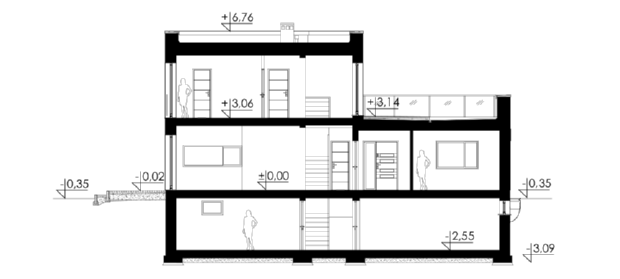

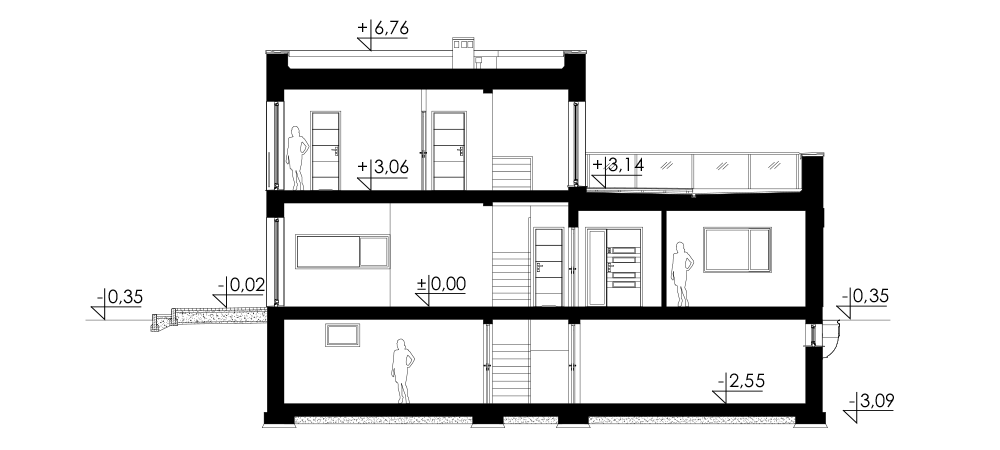

Przekrój

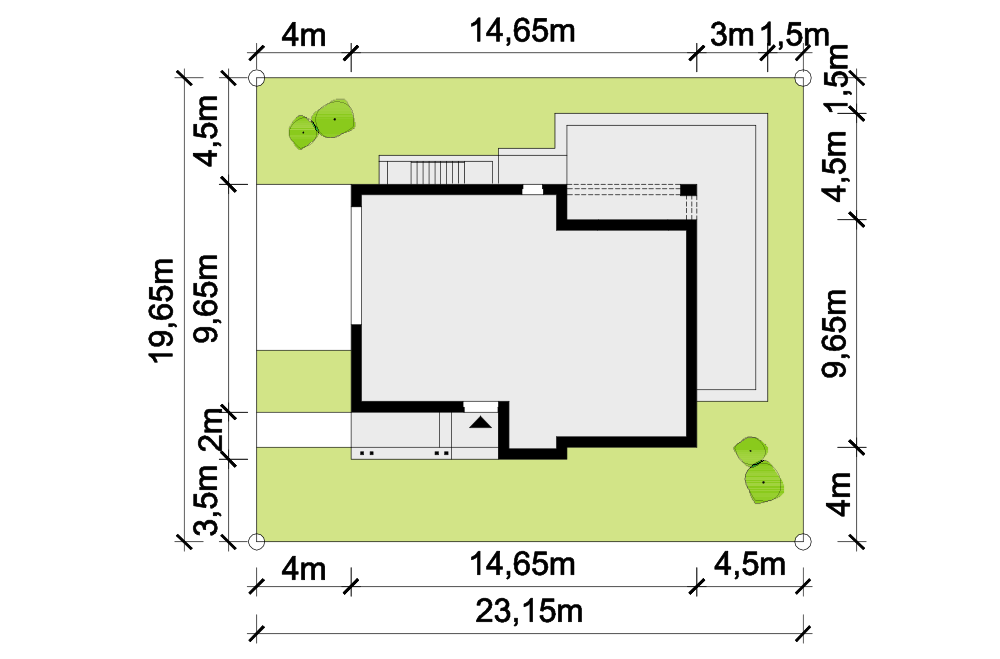

Usytuowanie na działce

Wymiary budynku (szerokość x głębokość): ​11,65m x 14,65m

Wymagane wymiary działki (szerokość x głębokość): 19,65m x 23,15m

Wprowadzając drobne zmiany adaptacyjne, takie jak:

• zmniejszenie tarasu,

minimalne wymagane wymiary działki wyniosą: 19,15m x 22,65m

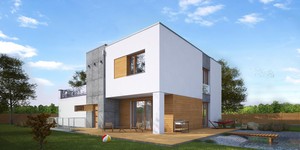

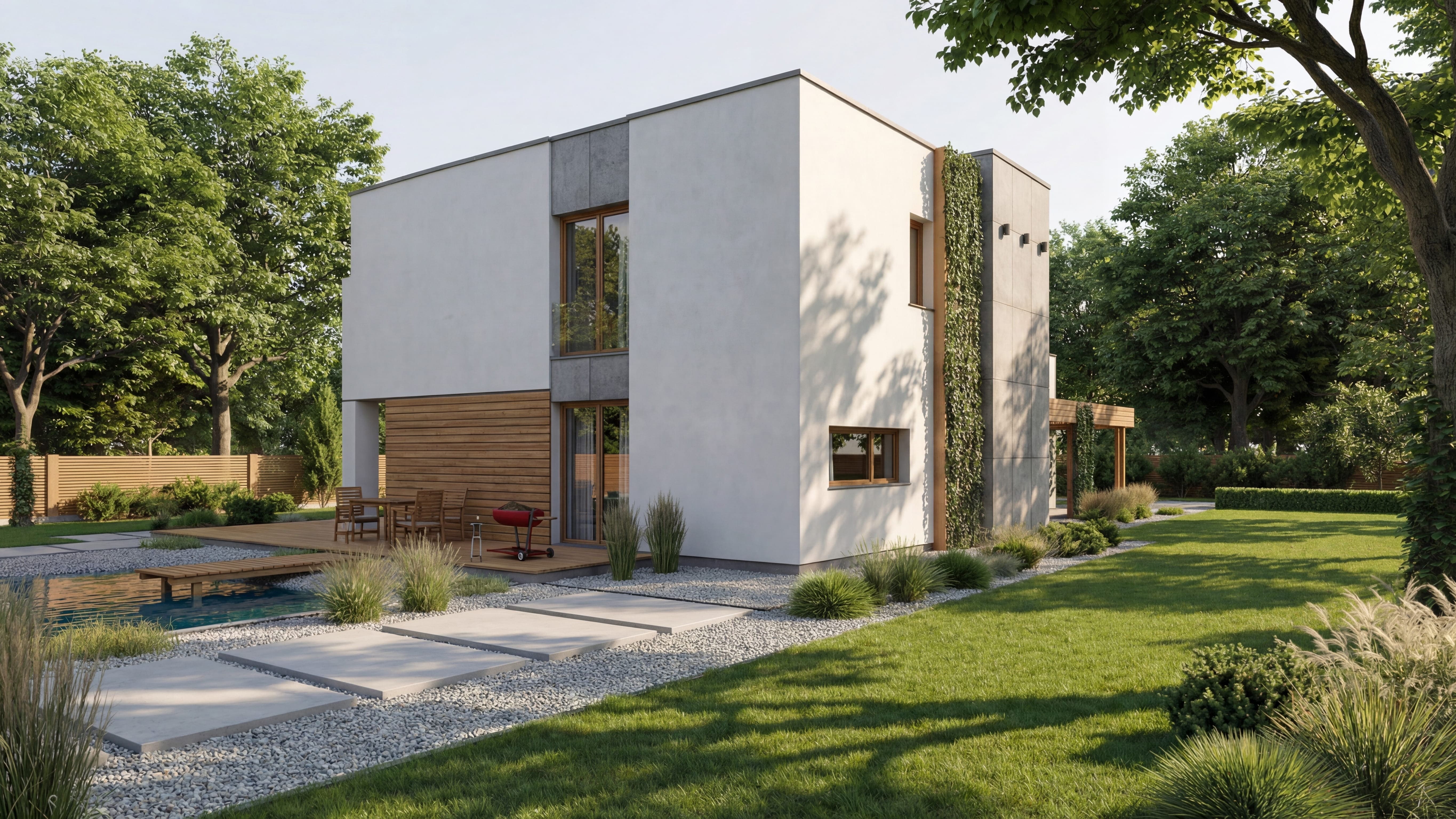

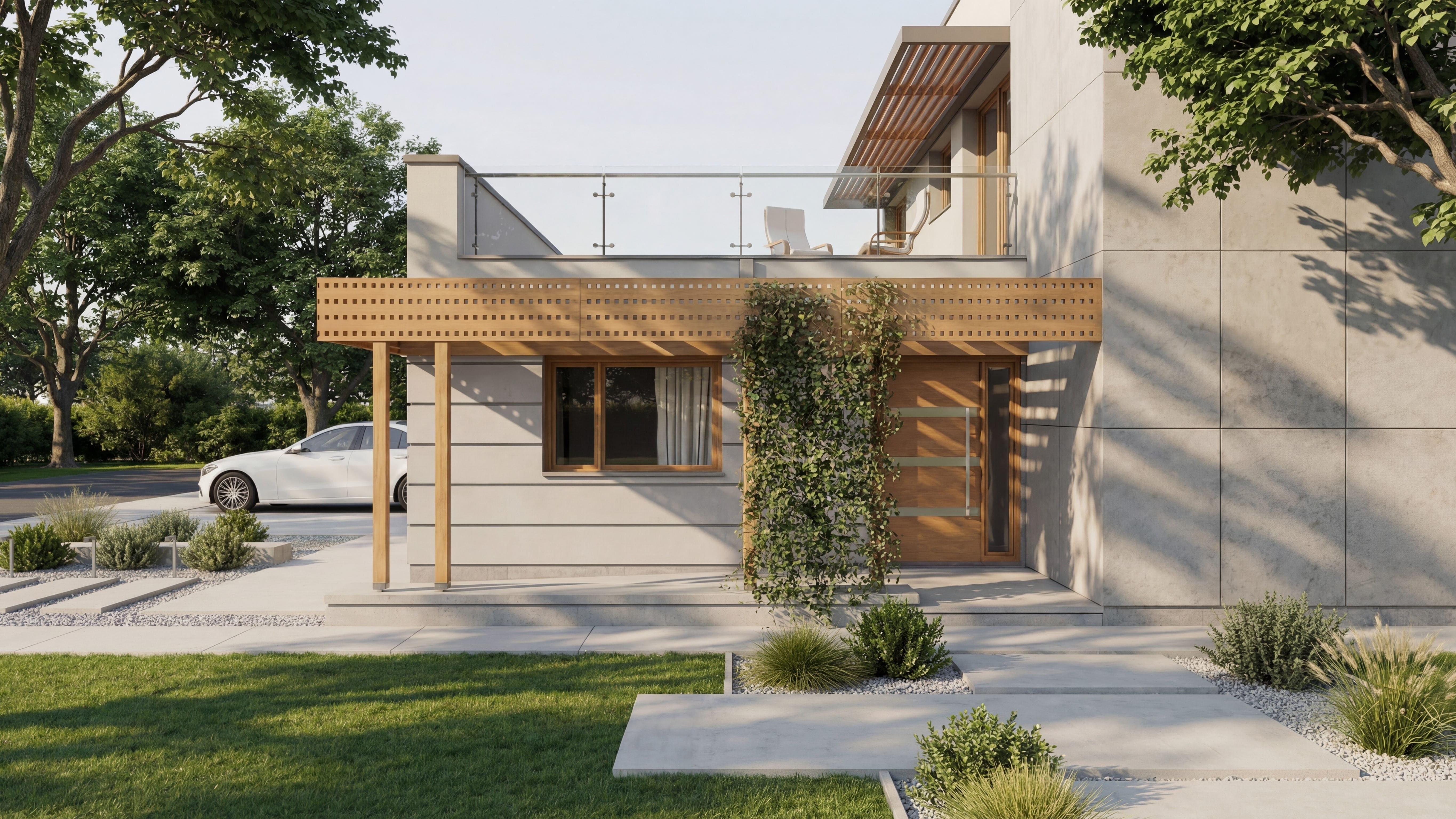

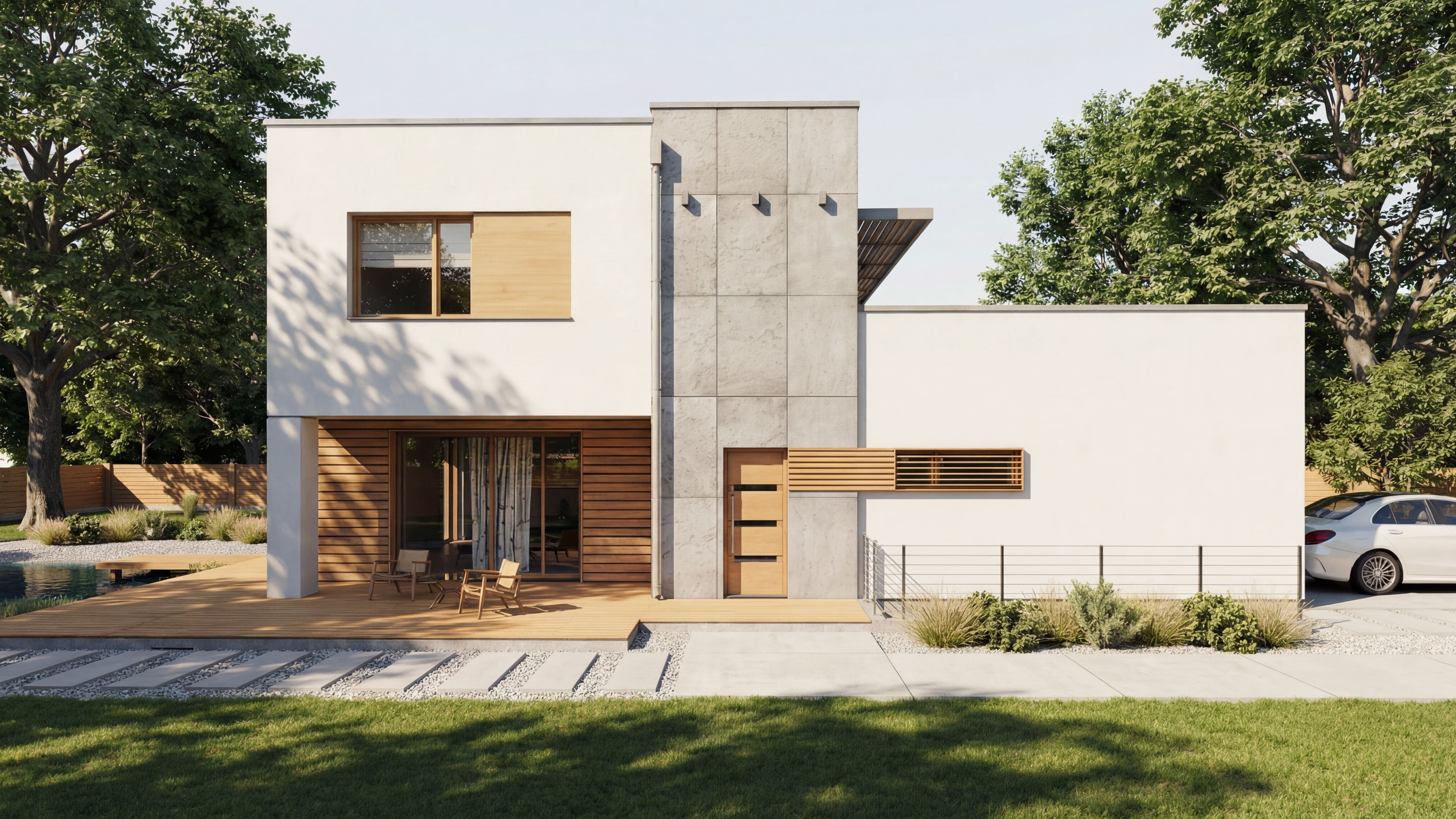

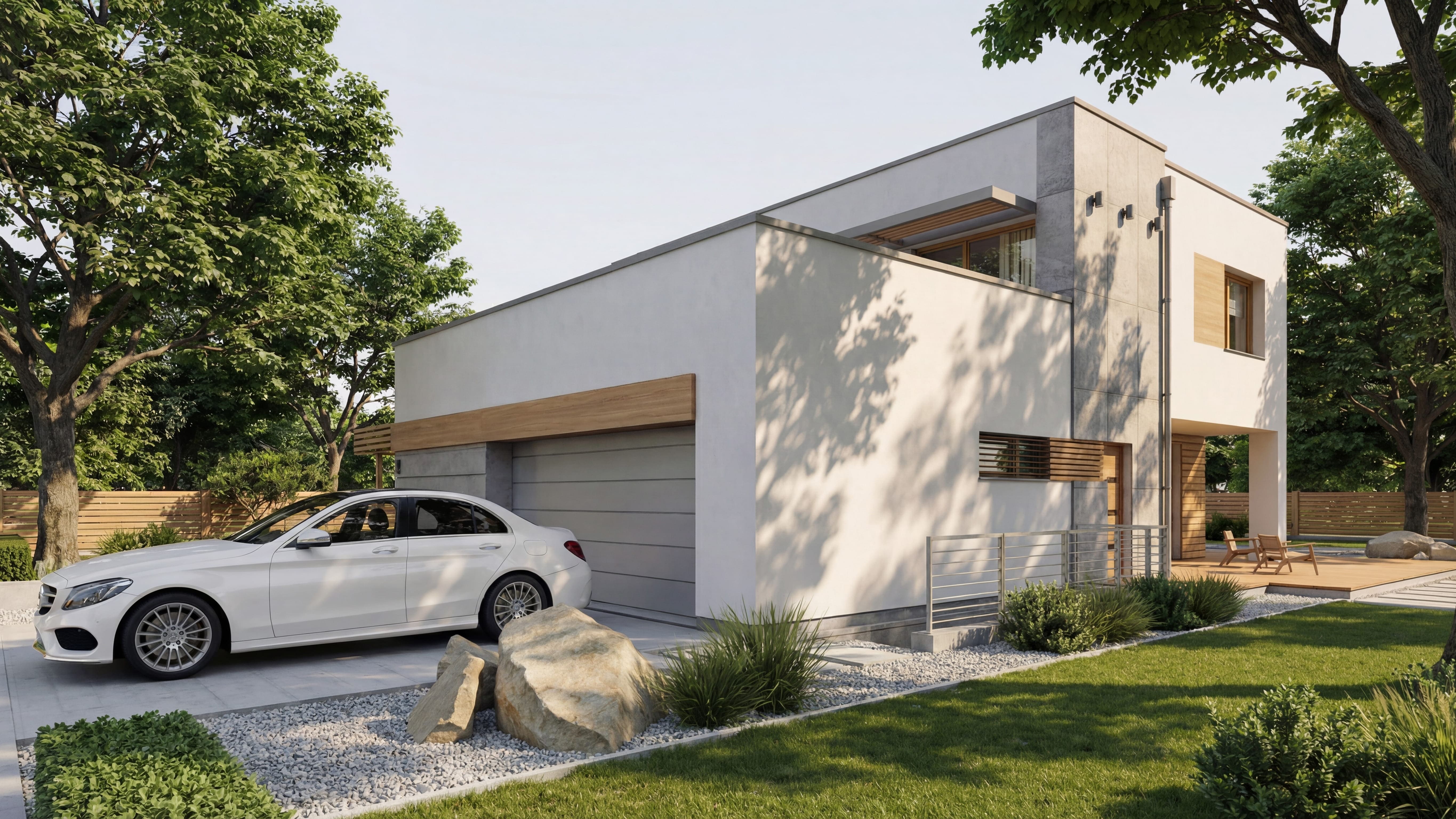

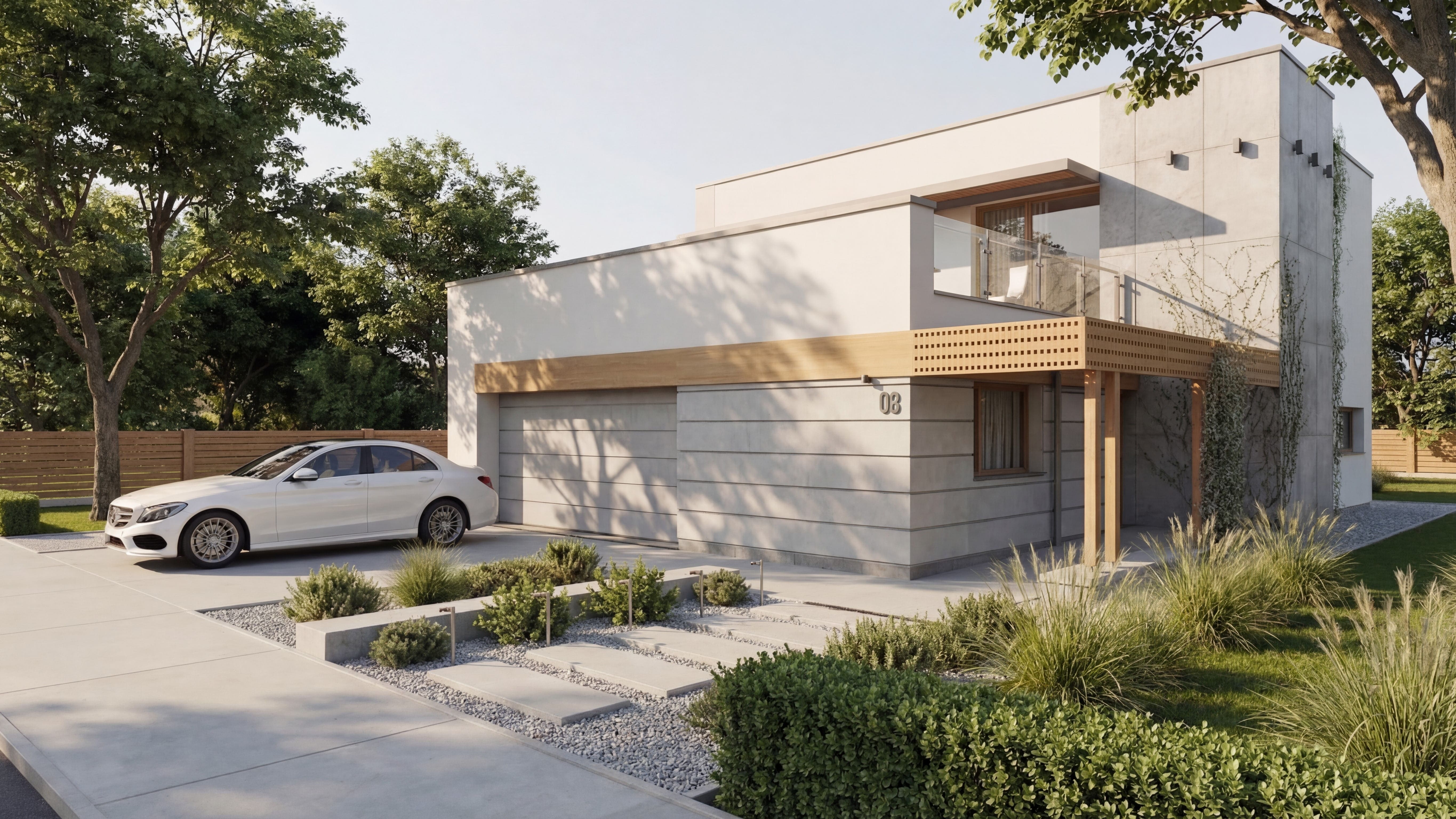

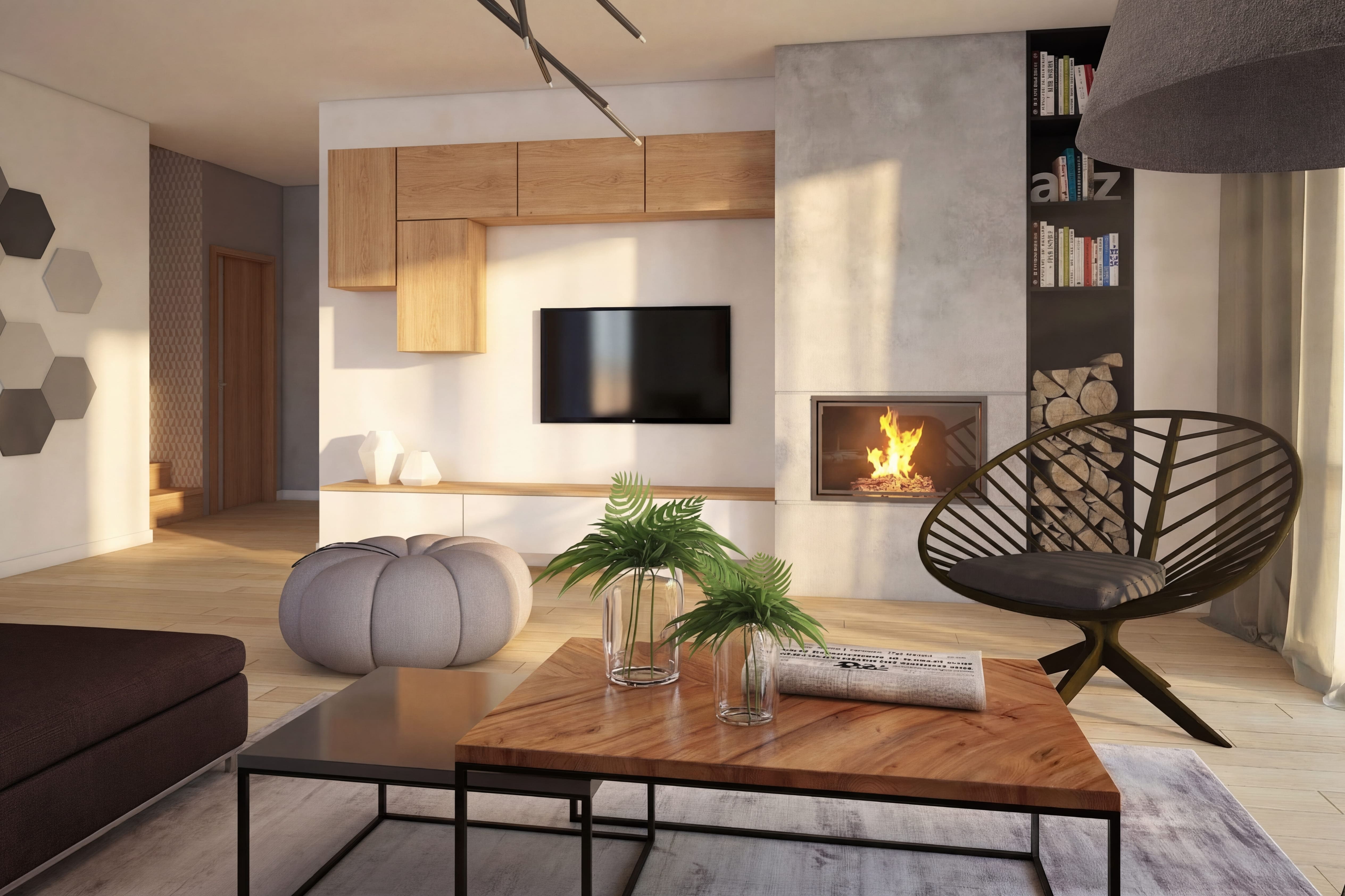

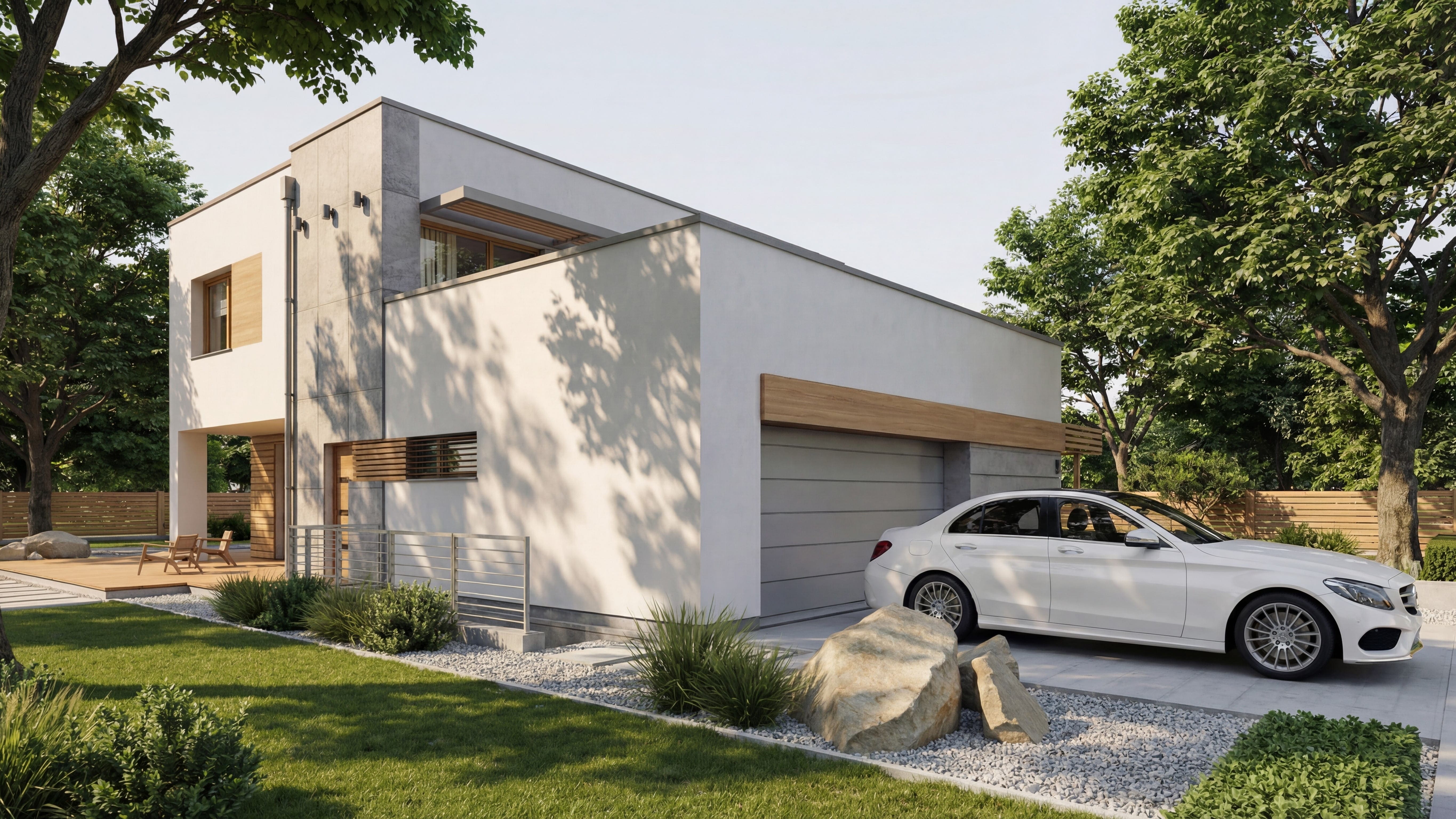

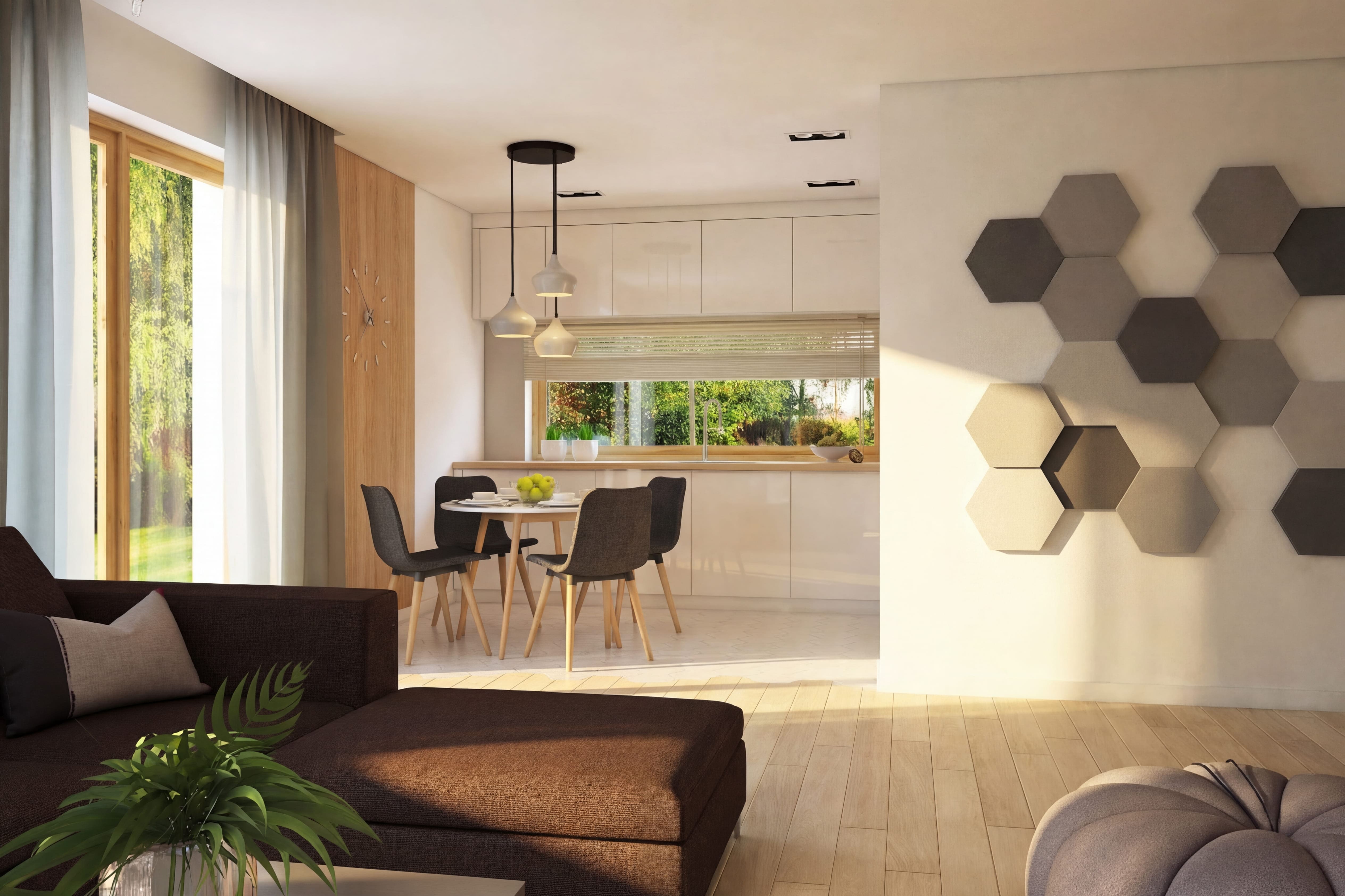

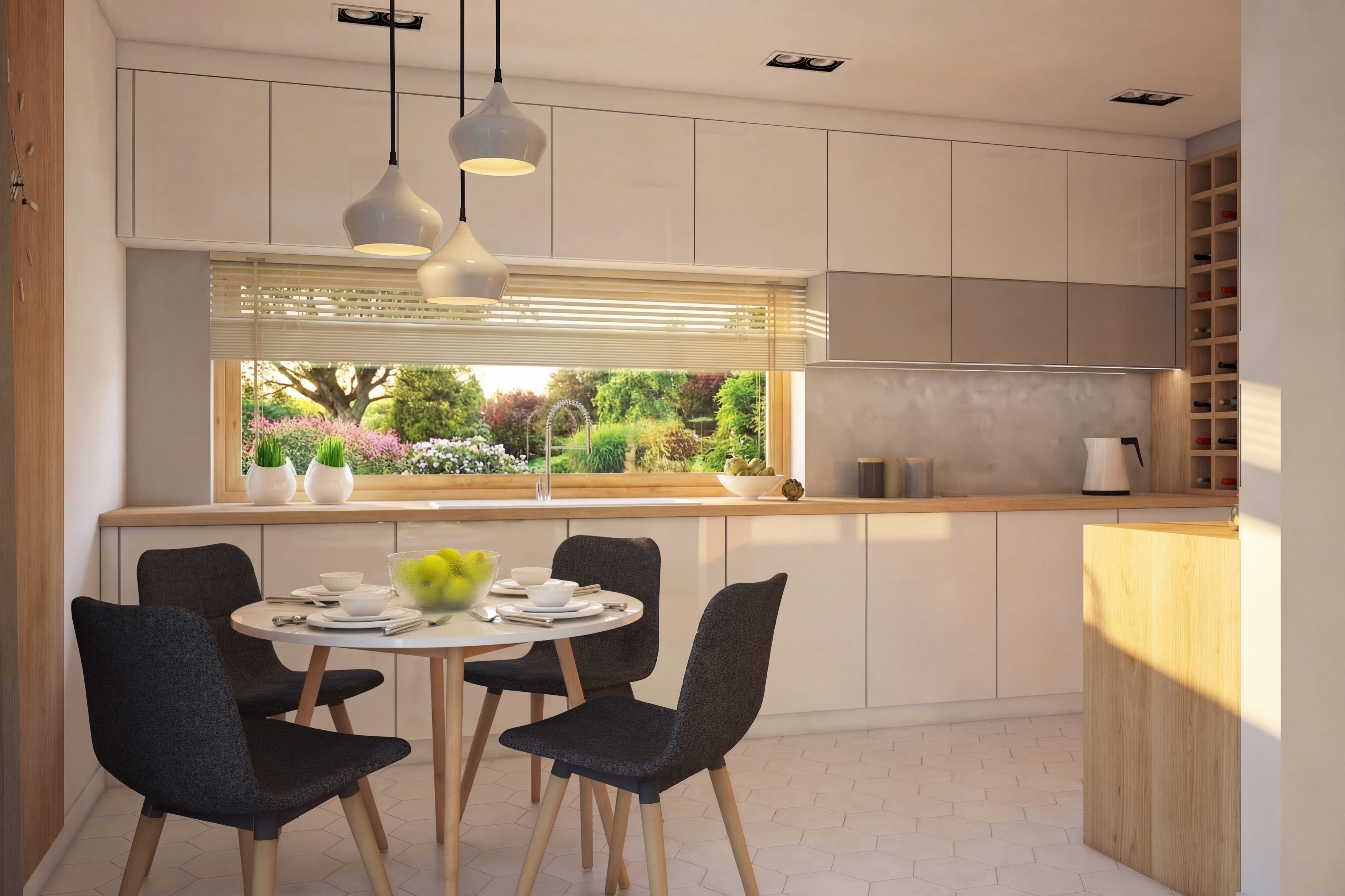

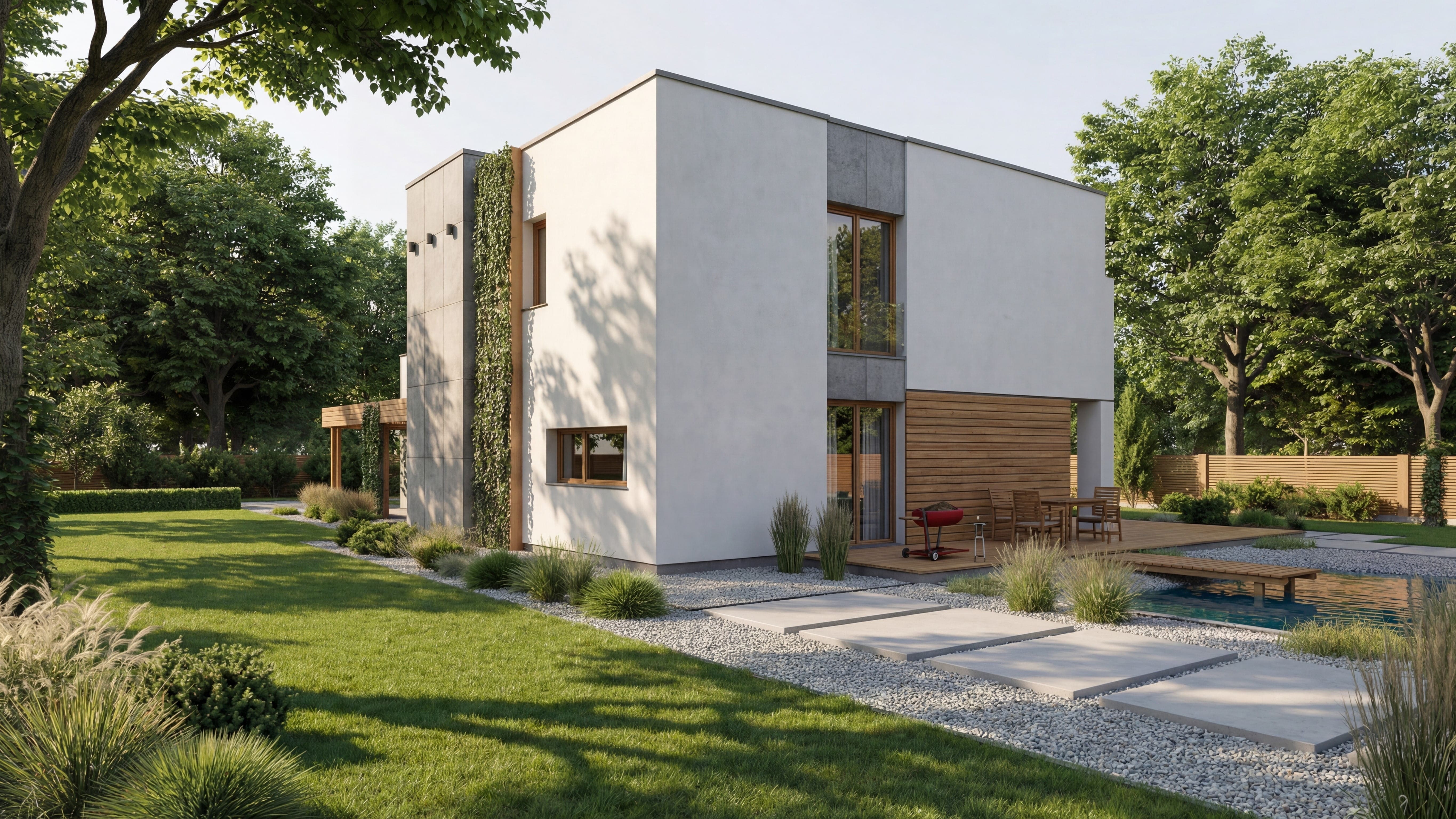

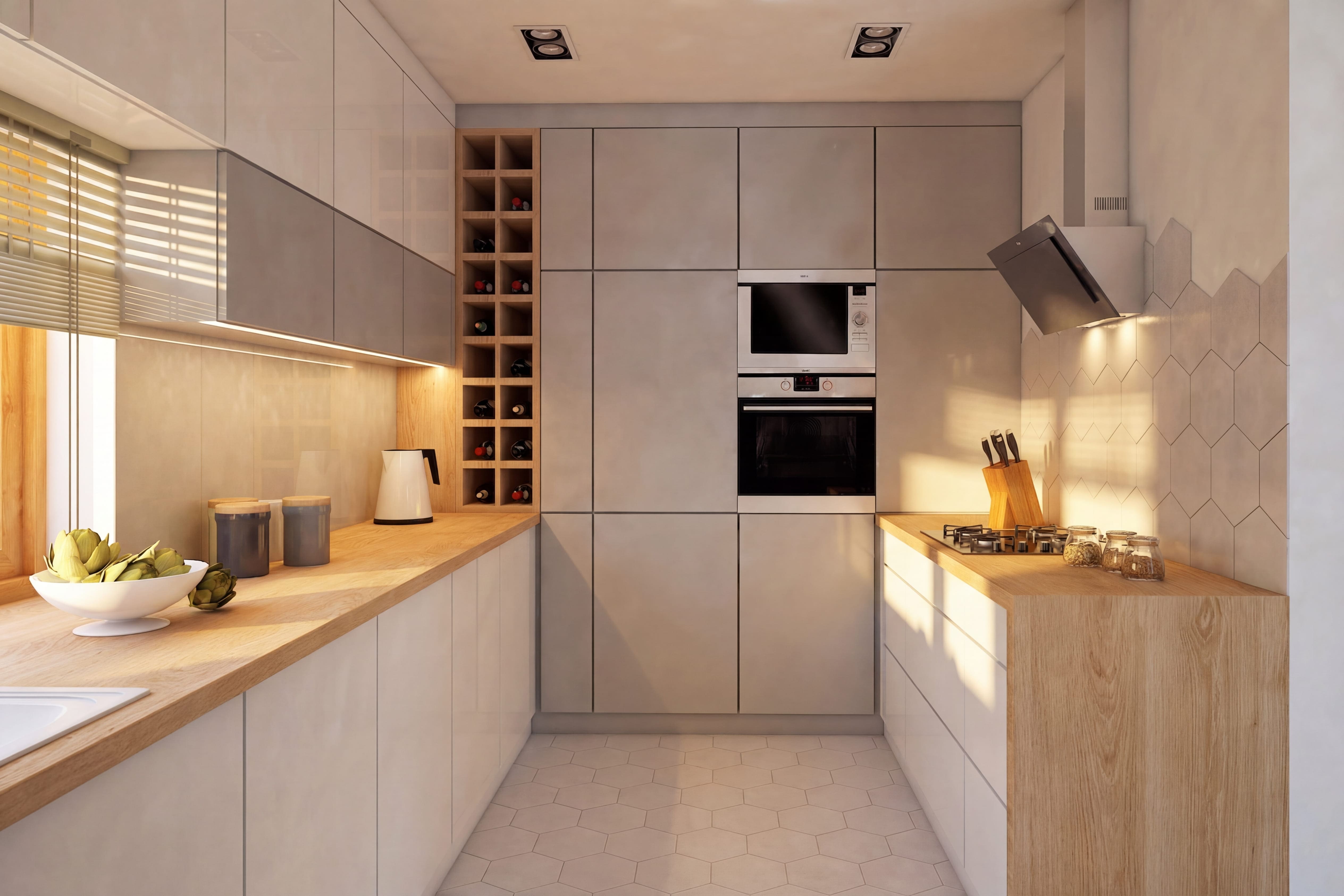

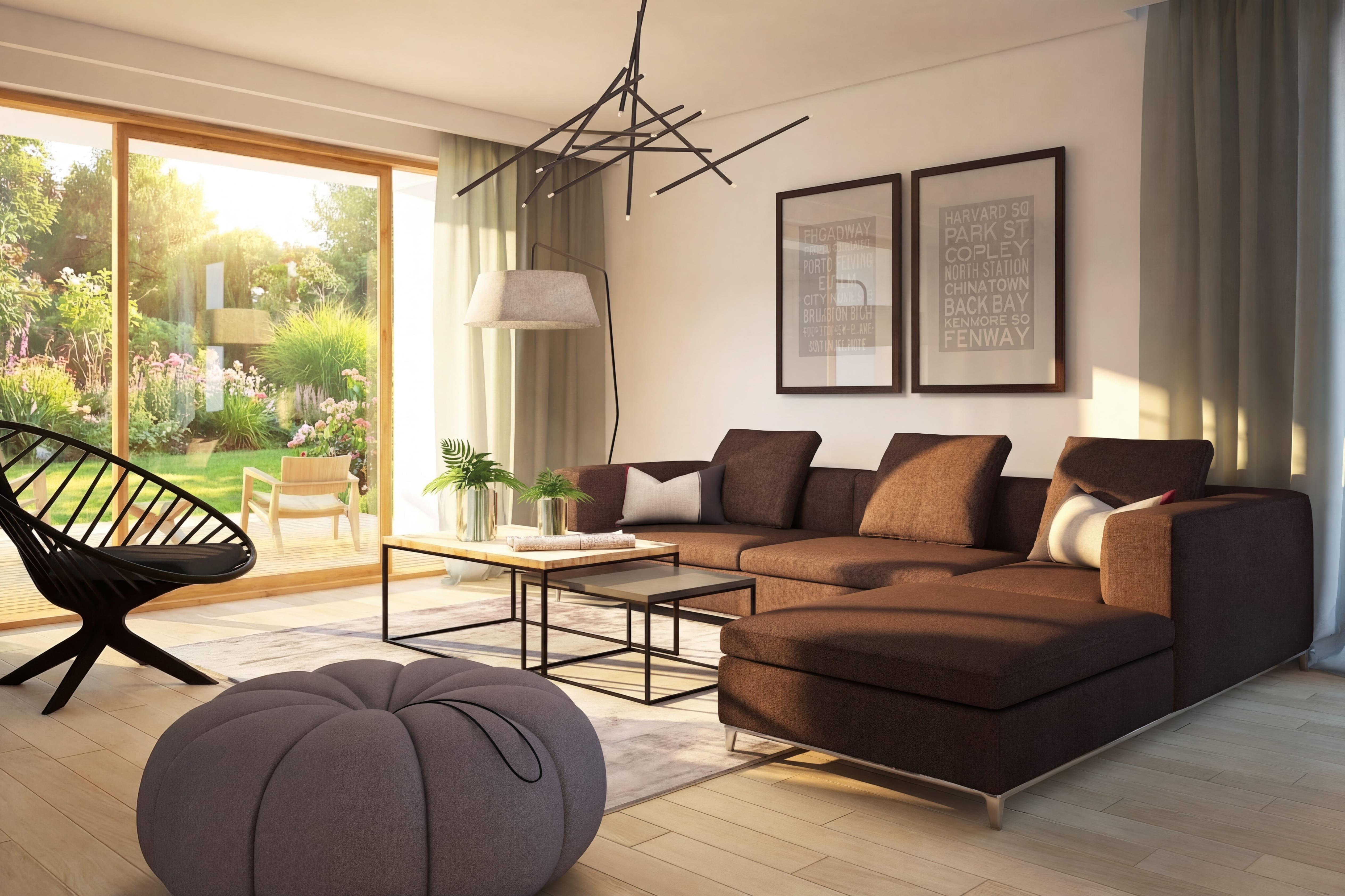

Wizualizacje

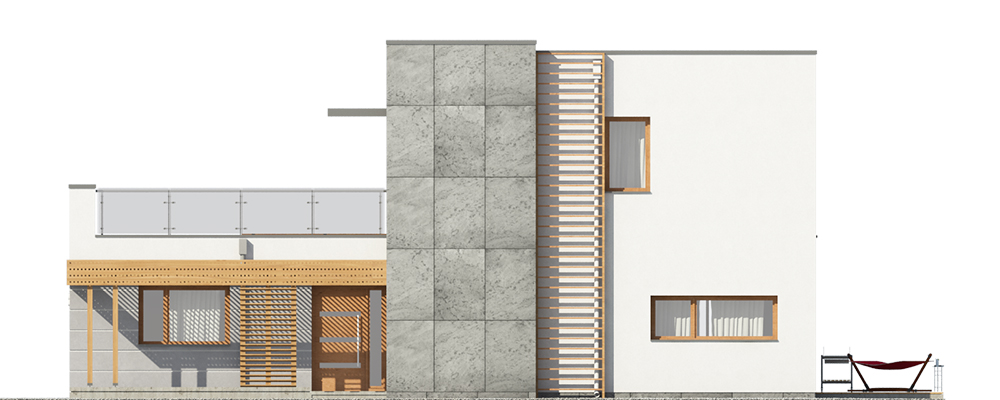

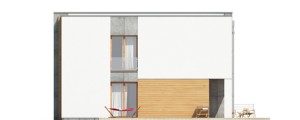

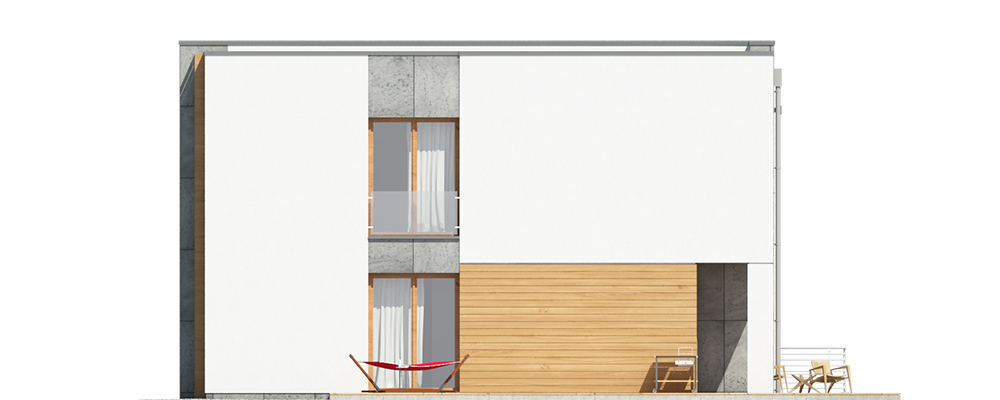

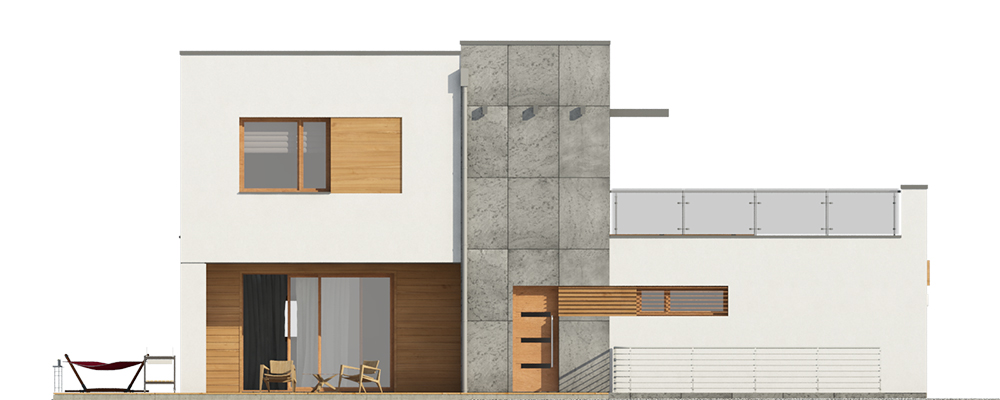

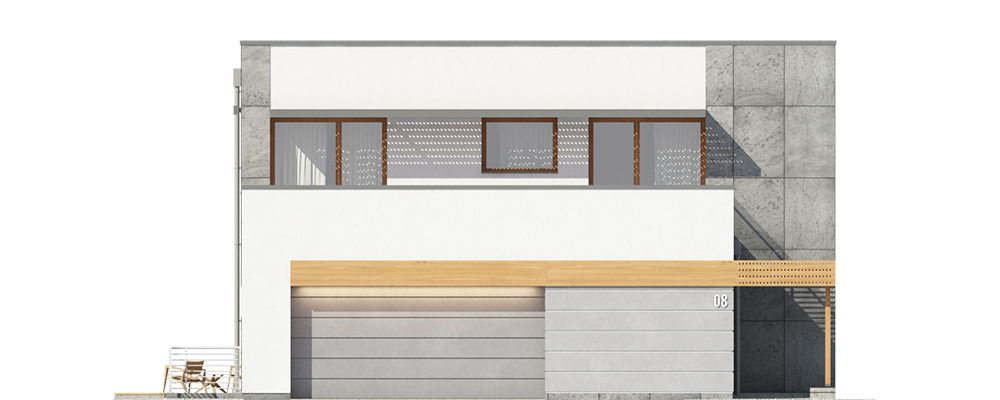

Elewacje

Opis projektu

Nowoczesny piętrowy dom jednorodzinny z dachem płaskim, wolnostojący, podpiwniczony, dwukondygnacyjny z dużym garażem dwustanowiskowym.

Układ funkcjonalny: Salon z wyjściem na taras, kuchnia z jadalnią, cztery pokoje, dwie łazienki, garderoba, garaż, cztery pomieszczenia gospodarcze w piwnicy, jedno na parterze oraz jedno na  piętrze. Na parterze pokój może pełnić funkcję gabinetu usługowego. Nad częścią garażową przestronny taras.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny firmy LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Schody: żelbetowe, dwubiegowe ze spocznikiem.

Strop: płyta żelbetowa.

Dach: stropodach żelbetowy niewentylowany, pokryty papą termozgrzewalną.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.

Instalacje

Źródło ciepła do ogrzewania: kocioł gazowy, kominek z płaszczem wodnym na biomasę.

Źródło ciepła do ogrzewania wody użytkowej: kocioł gazowy, kominek z płaszczem wodnym na biomasę, zestaw solarny (kolektory słoneczne).

Wentylacja: grawitacyjna.

Energia elektryczna: zasilanie z sieci elektroenergetycznej.

Pomieszczenie gospodarcze spełnia wymagania kotłowni na paliwo stałe, w związku z czym na etapie adaptacji istnieje możliwość zmiany sposobu ogrzewania.

Istnieje możliwość zaprojektowania innej konfiguracji instalacji w oparciu o przedstawione propozycje zawarte poniżej w Dodatkach do projektu.

Zawartość projektu

Dokumentacja projektowa zawiera:

• 3 egzemplarze projektu architektoniczno-budowlanego
• 3 egzemplarze projektu technicznego
• Projektowaną charakterystykę energetyczną budynku
• Analizę ekonomiczną i ekologiczną możliwości realizacji wysoce wydajnych systemów alternatywnych zaopatrzenia w energię i ciepło
• Kopię uprawnień budowlanych projektantów
• Bezpłatną zgodę na zmiany

Szczegółowa zawartość dokumentacji projektowej opisana jest na stronie Co zawiera dokumentacja projektowa?.

Dodatki do projektu
