Infinitus I G2

WERSJA PODSTAWOWA

LUSTRZANE ODBICIE

Projekt Infinitus I G2

powierzchnia użytkowa podstawowa:

149,44 m²

powierzchnia pomocnicza:

18,39 m²

powierzchnia garażu:

41,16 m²

powierzchnia razem:

208,99 m²

powierzchnia zabudowy:

264,05 m²

kubatura:

1 110,00 m³

dach:

płaski

kąt nachylenia dachu:

1°

wymiary budynku (szer. x głęb.):

21,40 m x 17,65 m

wysokość budynku w kalenicy:

4,33 m

liczba kondygnacji nadziemnych:

1

liczba pokoi z salonem:

5

liczba łazienek i WC:

2

stanowiska postojowe w garażu:

2

Minimalne wymiary działki* (szer. x głęb.):

28,40 m x 25,65 m

* Dokładny opis znajduje się pod rysunkiem usytuowania

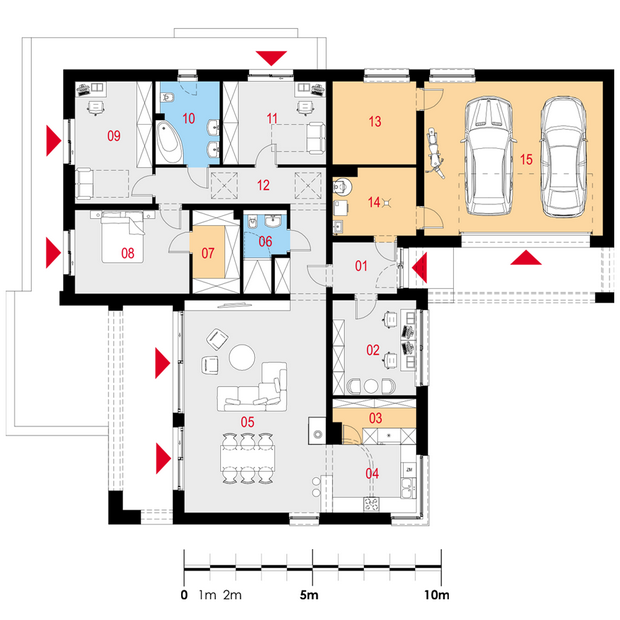

Rzuty

Przekrój

Usytuowanie na działce

Wymiary budynku (szerokość x głębokość): ​21,40m x 17,65m

Wymagane wymiary działki (szerokość x głębokość): 28,40m x 25,65m

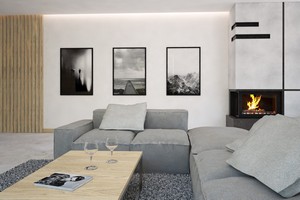

Wizualizacje

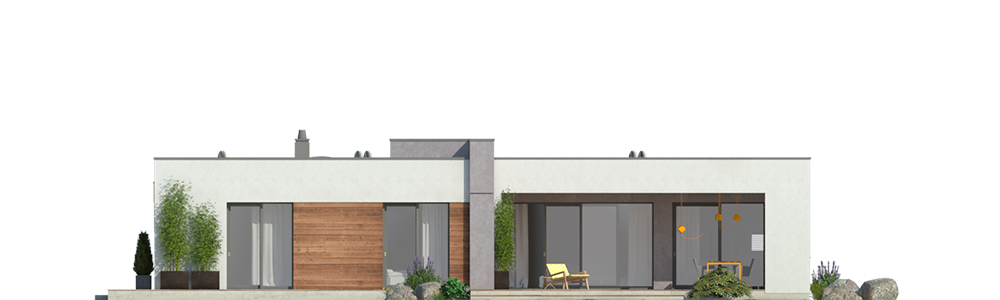

Elewacje

Opis projektu

Nowoczesny parterowy dom jednorodzinny, wolnostojący, niepodpiwniczony z dużym garażem dwustanowiskowym i komfortową strefą dzienną z dużymi przeszkleniami i tarasami.

Układ funkcjonalny:

Pokój dzienny z jadalnią, kuchnia, spiżarka, cztery pokoje, dwie łazienki, garderoba, pralnia, pomieszczenie gospodarcze, garaż.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Stropodach: stropodach niewentylowany żelbetowy, pokryty membraną dachową z warstwą dociążającą ze żwiru.

Zadaszenia nad wejściem: płyta żelbetowa pokryta blachą.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne i żaluzje fasadowe, brama garażowa segmentowa.

Instalacje

Źródło ciepła do ogrzewania: kocioł gazowy, kominek z płaszczem wodnym na biomasę.

Źródło ciepła do ogrzewania wody użytkowej: kocioł gazowy, kominek z płaszczem wodnym na biomasę, zestaw solarny (kolektory słoneczne).

Wentylacja: grawitacyjna.

Energia elektryczna: zasilanie z sieci elektroenergetycznej.

Pomieszczenie gospodarcze spełnia wymagania kotłowni na paliwo stałe, w związku z czym na etapie adaptacji istnieje możliwość zmiany sposobu ogrzewania.

Istnieje możliwość zaprojektowania innej konfiguracji instalacji w oparciu o przedstawione propozycje zawarte poniżej w Dodatkach do projektu.

Zawartość projektu

Dokumentacja projektowa zawiera:

• 3 egzemplarze projektu architektoniczno-budowlanego
• 3 egzemplarze projektu technicznego
• Projektowaną charakterystykę energetyczną budynku
• Analizę ekonomiczną i ekologiczną możliwości realizacji wysoce wydajnych systemów alternatywnych zaopatrzenia w energię i ciepło
• Kopię uprawnień budowlanych projektantów
• Bezpłatną zgodę na zmiany

Szczegółowa zawartość dokumentacji projektowej opisana jest na stronie Co zawiera dokumentacja projektowa?.
