Illecebrosus II G2

WERSJA PODSTAWOWA

LUSTRZANE ODBICIE

Projekt Illecebrosus II G2

powierzchnia użytkowa podstawowa:

156,83 m²

powierzchnia pomocnicza:

51,47 m²

powierzchnia garażu:

35,87 m²

powierzchnia razem:

208,30 m²

powierzchnia zabudowy:

261,70 m²

kubatura:

886,80 m³

dach:

płaski

kąt nachylenia dachu:

1°

wymiary budynku (szer. x głęb.):

21,65 m x 15,40 m

wysokość budynku w kalenicy:

4,88 m

liczba kondygnacji nadziemnych:

1

liczba pokoi z salonem:

5

liczba łazienek i WC:

2

stanowiska postojowe w garażu:

2

Minimalne wymiary działki* (szer. x głęb.):

28,65 m x 23,40 m

* Dokładny opis znajduje się pod rysunkiem usytuowania

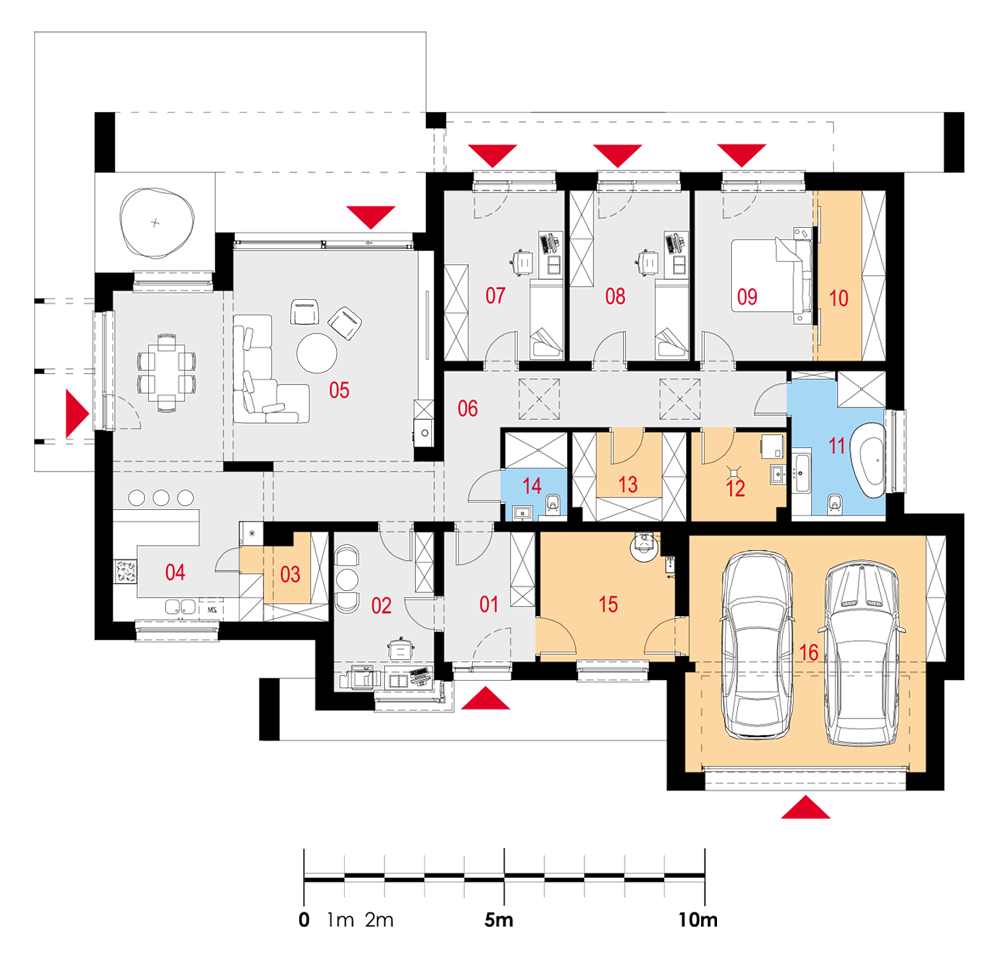

Rzuty

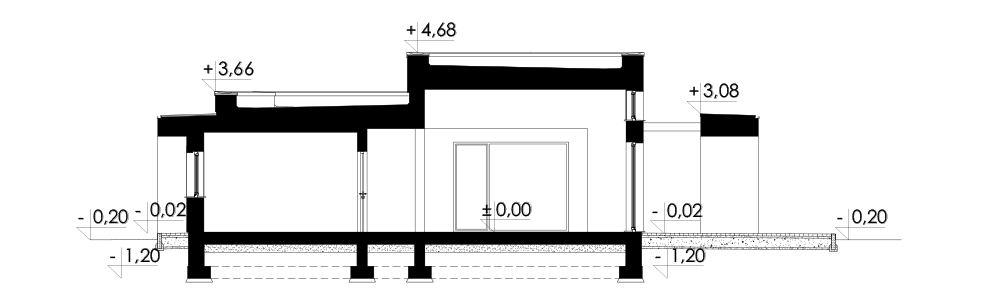

Przekrój

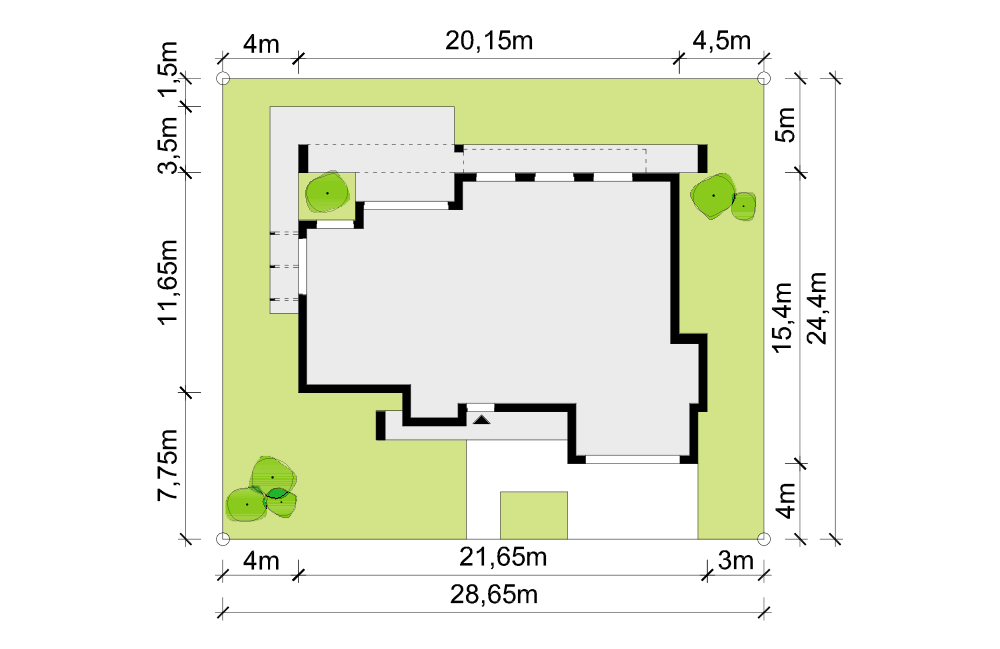

Usytuowanie na działce

Wymiary budynku (szerokość x głębokość): ​21,65m x 15,40m

Wymagane wymiary działki (szerokość x głębokość): 28,65m x 24,90m

Wprowadzając drobne zmiany adaptacyjne, takie jak:

• zmniejszenie tarasu,

minimalne wymagane wymiary działki wyniosą: 28,65m x 23,40m

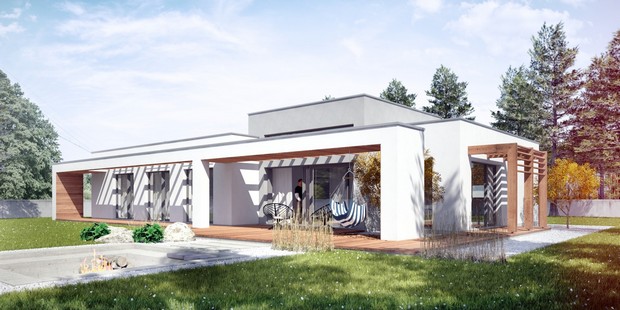

Wizualizacje

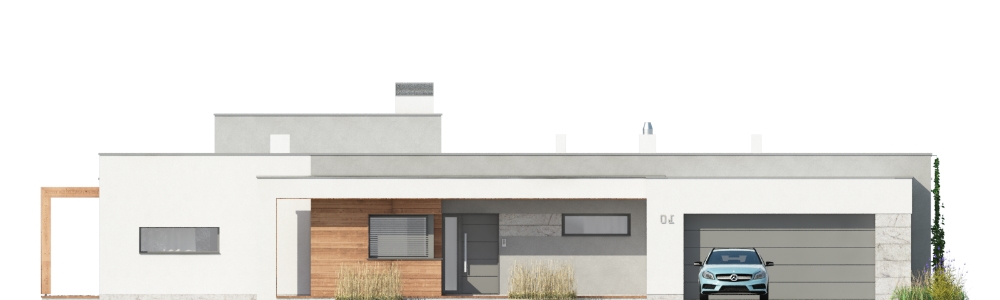

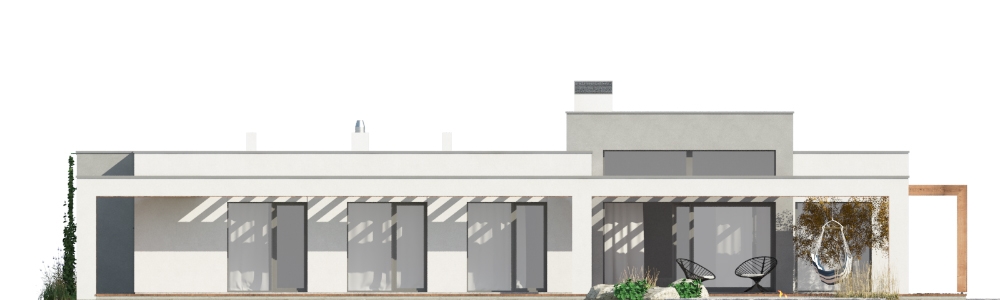

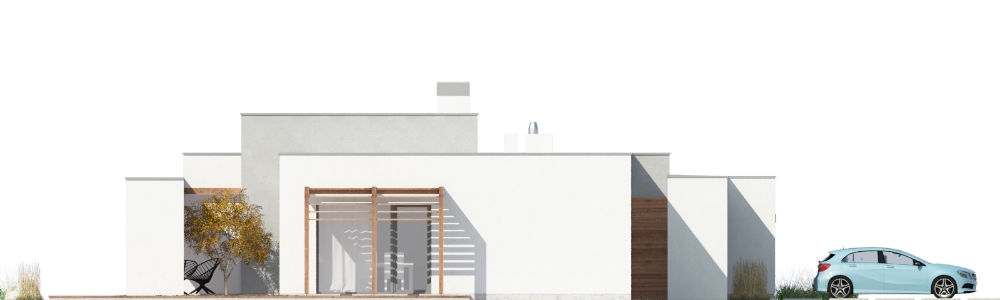

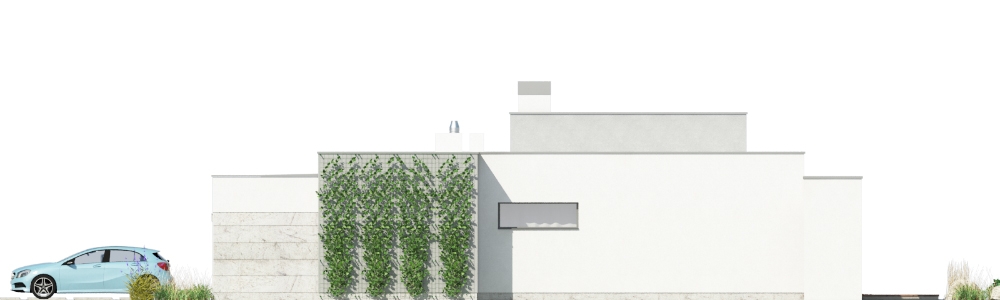

Elewacje

Opis projektu

Nowoczesny parterowy dom jednorodzinny, wolnostojący, niepodpiwniczony z garażem dwustanowiskowym i komfortową strefą dzienną z dużymi przeszkleniami i tarasami.

Układ funkcjonalny:

Pokój dzienny z jadalnią, kuchnia, spiżarnia, cztery pokoje, dwie łazienki, dwie garderoby, pralnia, pomieszczenie gospodarcze, garaż.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Stropodach: stropodach niewentylowany żelbetowy, pokryty membraną dachową.

Zadaszenia tarasu: zadaszenia w postaci pergoli drewnianej oraz żelbetowe.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.

Instalacje

Źródło ciepła do ogrzewania: kocioł gazowy, kominek z płaszczem wodnym na biomasę.

Źródło ciepła do ogrzewania wody użytkowej: kocioł gazowy, kominek z płaszczem wodnym na biomasę, zestaw solarny (kolektory słoneczne).

Wentylacja: grawitacyjna.

Energia elektryczna: zasilanie z sieci elektroenergetycznej.

Pomieszczenie gospodarcze spełnia wymagania kotłowni na paliwo stałe, w związku z czym na etapie adaptacji istnieje możliwość zmiany sposobu ogrzewania.

Istnieje możliwość zaprojektowania innej konfiguracji instalacji w oparciu o przedstawione propozycje zawarte poniżej w Dodatkach do projektu.

Zawartość projektu

Dokumentacja projektowa zawiera:

• 3 egzemplarze projektu architektoniczno-budowlanego
• 3 egzemplarze projektu technicznego
• Projektowaną charakterystykę energetyczną budynku
• Analizę ekonomiczną i ekologiczną możliwości realizacji wysoce wydajnych systemów alternatywnych zaopatrzenia w energię i ciepło
• Kopię uprawnień budowlanych projektantów
• Bezpłatną zgodę na zmiany

Szczegółowa zawartość dokumentacji projektowej opisana jest na stronie Co zawiera dokumentacja projektowa?.

Dodatki do projektu
