Fidelis I G2

WERSJA PODSTAWOWA

LUSTRZANE ODBICIE

Projekt Fidelis I G2

powierzchnia użytkowa podstawowa:

121,19 m²

powierzchnia pomocnicza:

48,64 m²

powierzchnia garażu:

32,34 m²

powierzchnia razem:

202,17 m²

powierzchnia zabudowy:

153,65 m²

kubatura:

746,70 m³

dach:

dwuspadowy

kąt nachylenia dachu:

42°

wymiary budynku (szer. x głęb.):

15,40 m x 11,15 m

wysokość budynku w kalenicy:

8,60 m

liczba kondygnacji nadziemnych:

2

liczba pokoi z salonem:

5

liczba łazienek i WC:

2

stanowiska postojowe w garażu:

2

Minimalne wymiary działki* (szer. x głęb.):

23,40 m x 19,15 m

* Dokładny opis znajduje się pod rysunkiem usytuowania

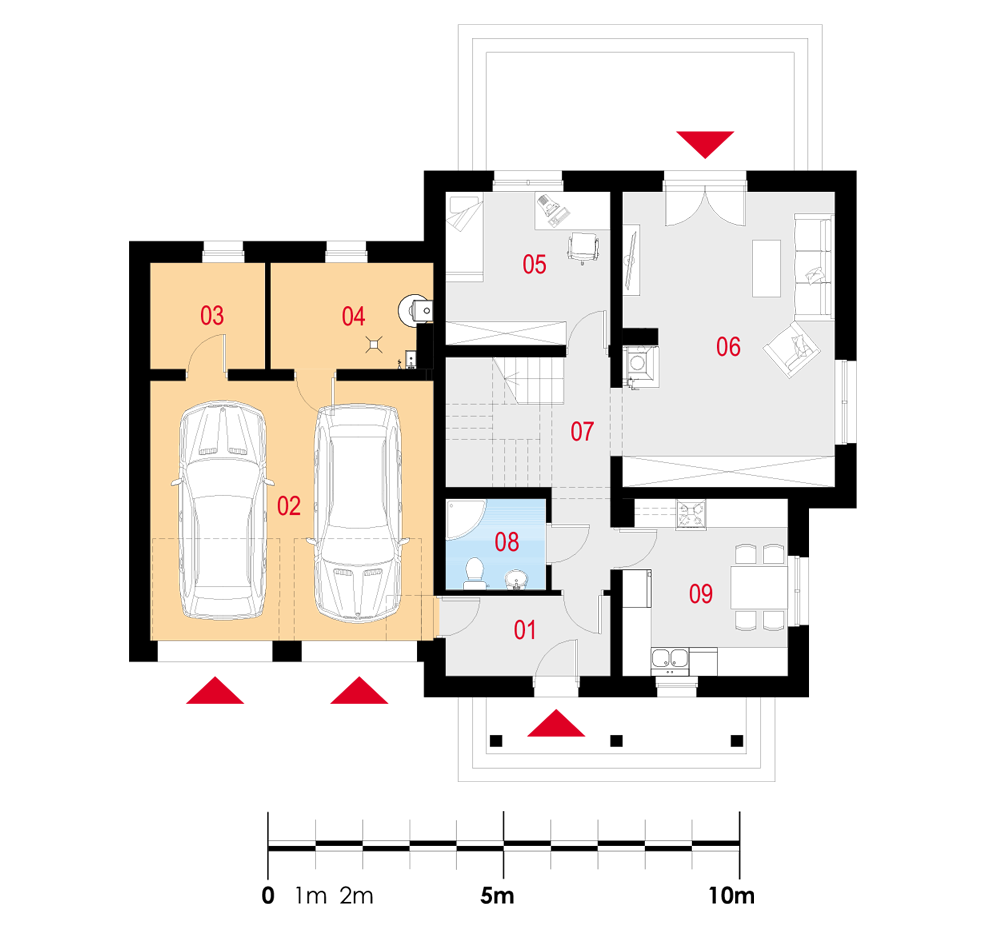

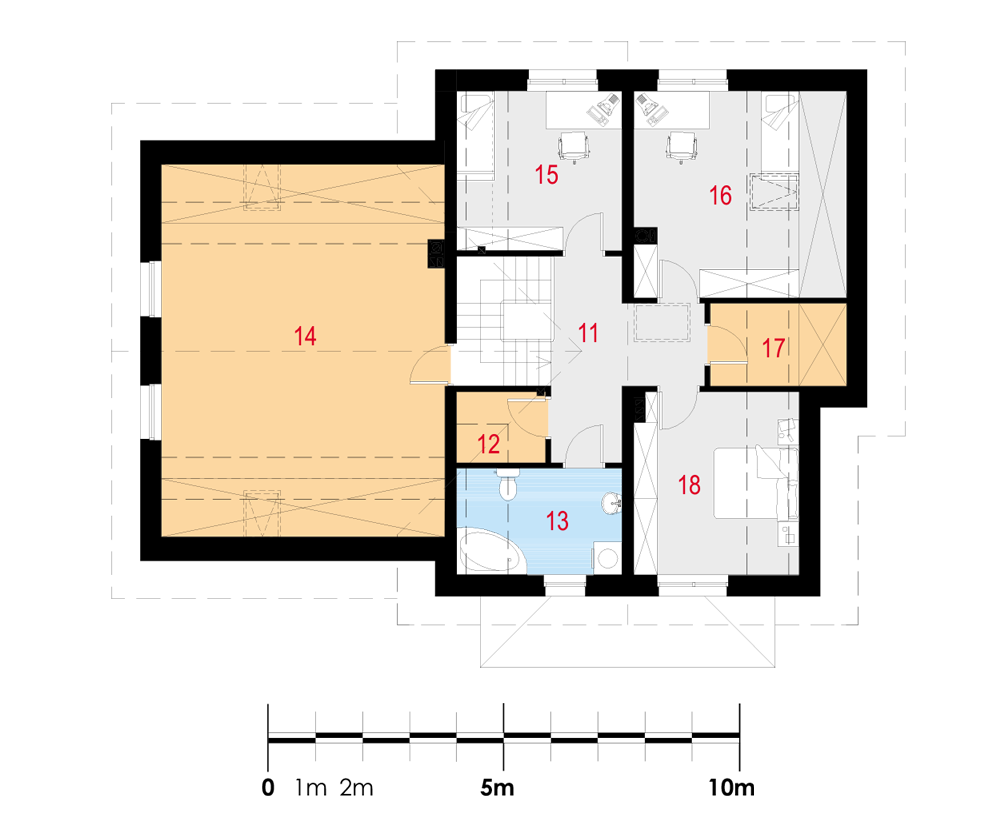

Rzuty

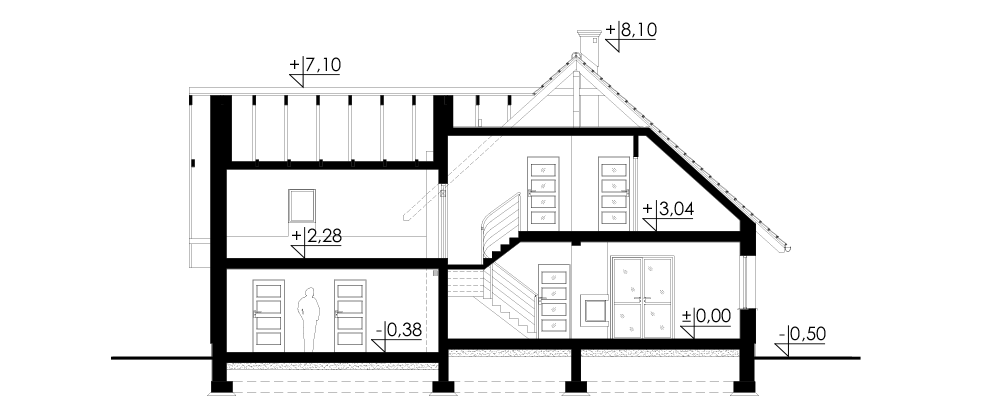

Przekrój

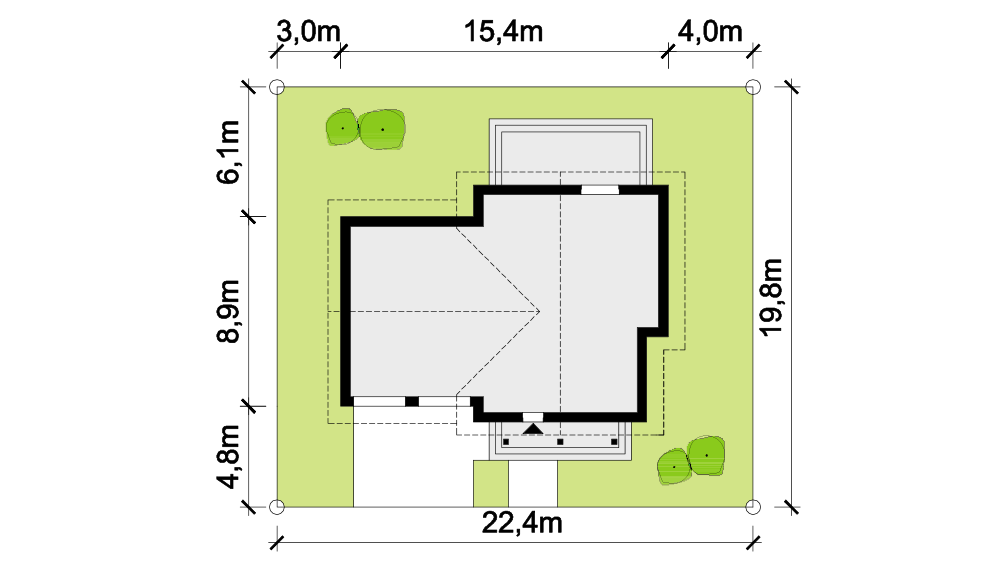

Usytuowanie na działce

Wymiary budynku (szerokość x głębokość): ​15,40m x 11,15m

Wymagane wymiary działki (szerokość x głębokość): 23,40m x 19,75m

Wprowadzając drobne zmiany adaptacyjne, takie jak:

• zmniejszenie tarasu,

minimalne wymagane wymiary działki wyniosą: 23,40m x 19,15m

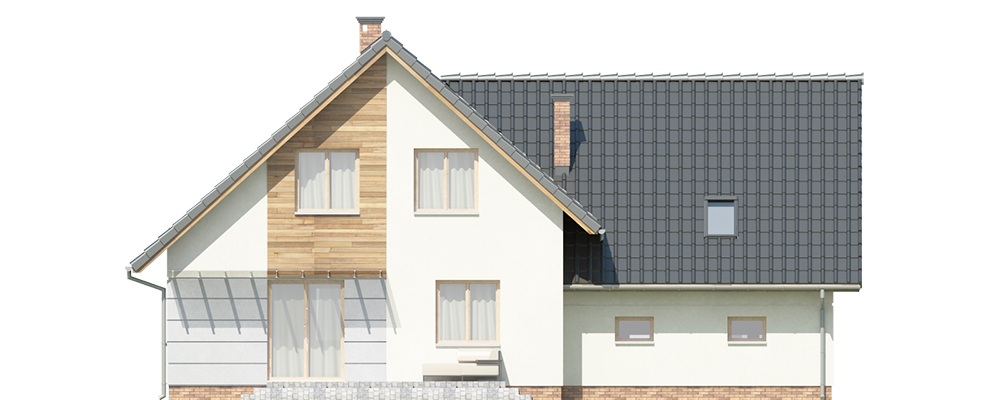

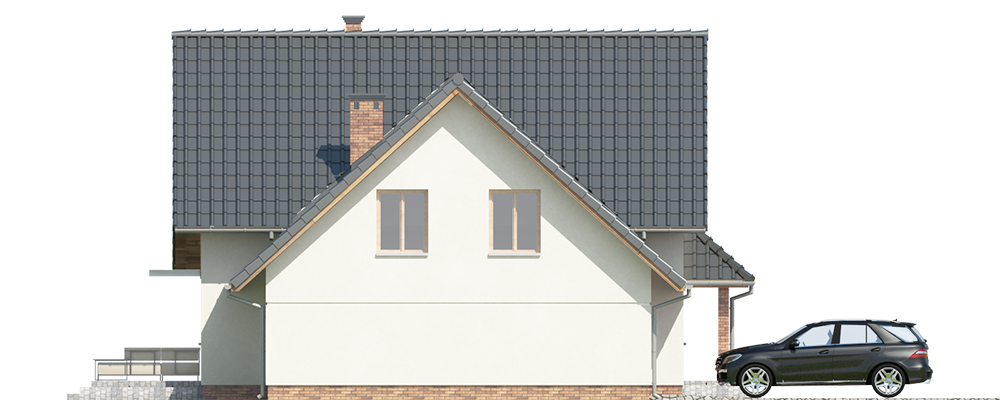

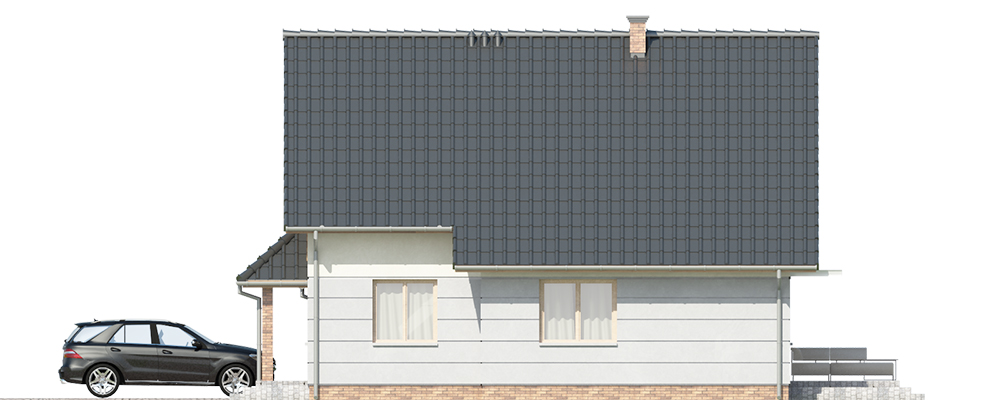

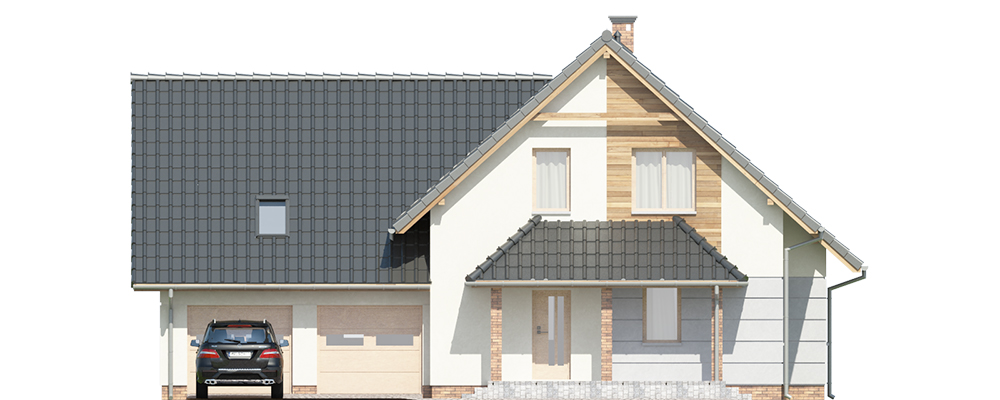

Elewacje

Opis projektu

Dom jednorodzinny, wolnostojący, niepodpiwniczony z poddaszem użytkowym i garażem dwustanowiskowym.

Układ funkcjonalny:

Salon z wyjściem na taras, 4 pokoje, kuchnia, 2 łazienki, 2 garderoby, garaż dwustanowiskowy, 2 pomieszczenia  gospodarcze.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny firmy LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Schody: żelbetowe, trójbiegowe z dwoma spocznikami.

Strop: płyta żelbetowa.

Ściana kolankowa: nad garażem wysokość 63cm; nad pomieszczeniami mieszkalnymi wysokość 121cm oraz w wykuszu o wysokości 31cm.

Dach: dwuspadowy, konstrukcja drewniana, pokryty dachówką ceramiczną.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.

Instalacje

Źródło ciepła do ogrzewania: kocioł gazowy, kominek z płaszczem wodnym na biomasę.

Źródło ciepła do ogrzewania wody użytkowej: kocioł gazowy, kominek z płaszczem wodnym na biomasę, zestaw solarny (kolektory słoneczne).

Wentylacja: grawitacyjna.

Energia elektryczna: zasilanie z sieci elektroenergetycznej.

Pomieszczenie gospodarcze spełnia wymagania kotłowni na paliwo stałe, w związku z czym na etapie adaptacji istnieje możliwość zmiany sposobu ogrzewania.

Istnieje możliwość zaprojektowania innej konfiguracji instalacji w oparciu o przedstawione propozycje zawarte poniżej w Dodatkach do projektu.

Zawartość projektu

Dokumentacja projektowa zawiera:

• 3 egzemplarze projektu architektoniczno-budowlanego
• 3 egzemplarze projektu technicznego
• Projektowaną charakterystykę energetyczną budynku
• Analizę ekonomiczną i ekologiczną możliwości realizacji wysoce wydajnych systemów alternatywnych zaopatrzenia w energię i ciepło
• Kopię uprawnień budowlanych projektantów
• Bezpłatną zgodę na zmiany

Szczegółowa zawartość dokumentacji projektowej opisana jest na stronie Co zawiera dokumentacja projektowa?.
