Elongatus I G2

WERSJA PODSTAWOWA

LUSTRZANE ODBICIE

Projekt Elongatus I G2

powierzchnia użytkowa podstawowa:

152,55 m²

powierzchnia pomocnicza:

9,97 m²

powierzchnia garażu:

48,01 m²

powierzchnia razem:

210,53 m²

powierzchnia zabudowy:

279,58 m²

kubatura:

1 363,82 m³

dach:

wielospadowy

kąt nachylenia dachu:

25°

wymiary budynku (szer. x głęb.):

24,65 m x 13,15 m

wysokość budynku w kalenicy:

7,11 m

liczba kondygnacji nadziemnych:

1

liczba pokoi z salonem:

4

liczba łazienek i WC:

2

stanowiska postojowe w garażu:

2

Minimalne wymiary działki* (szer. x głęb.):

31,65 m x 21,15 m

* Dokładny opis znajduje się pod rysunkiem usytuowania

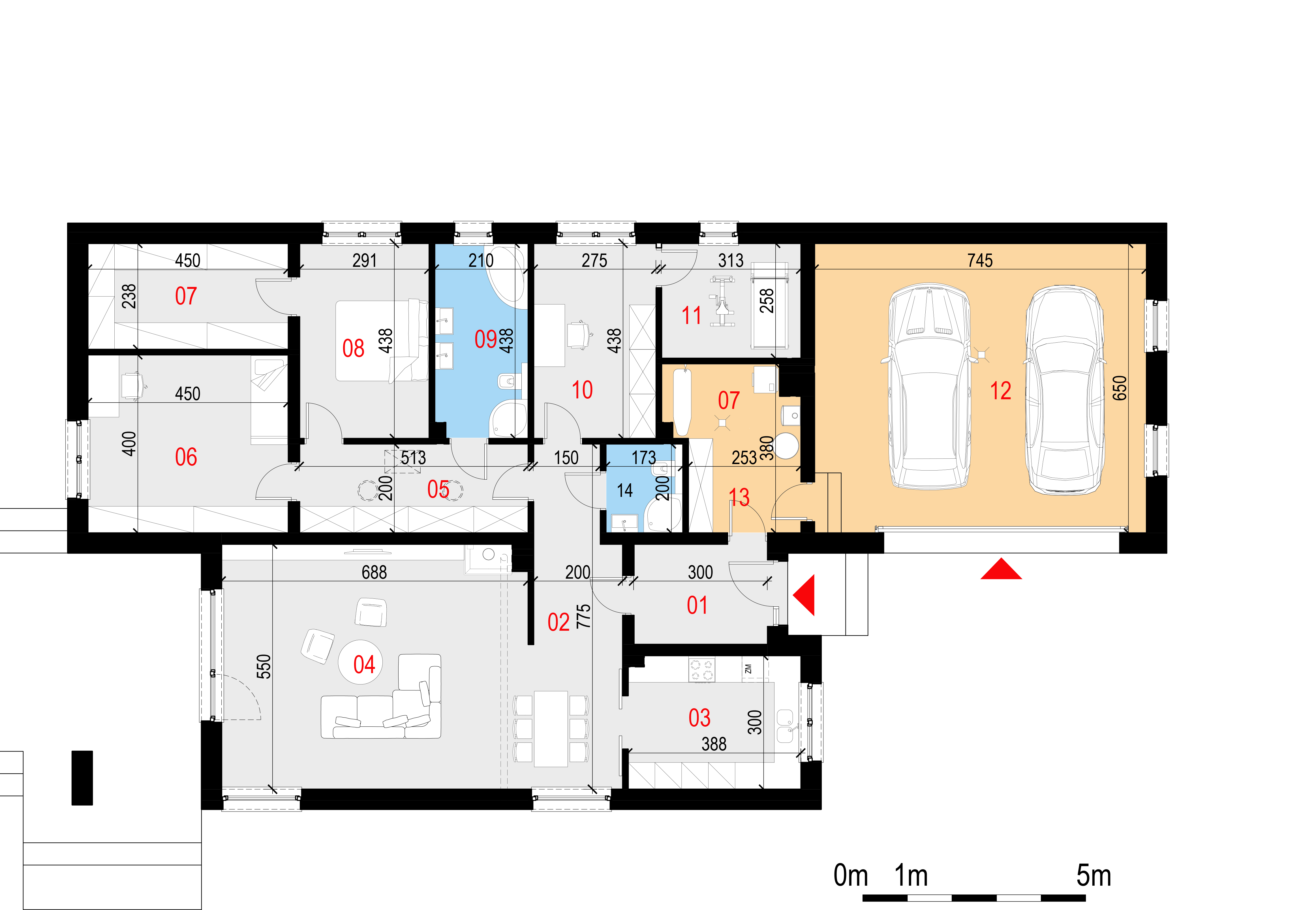

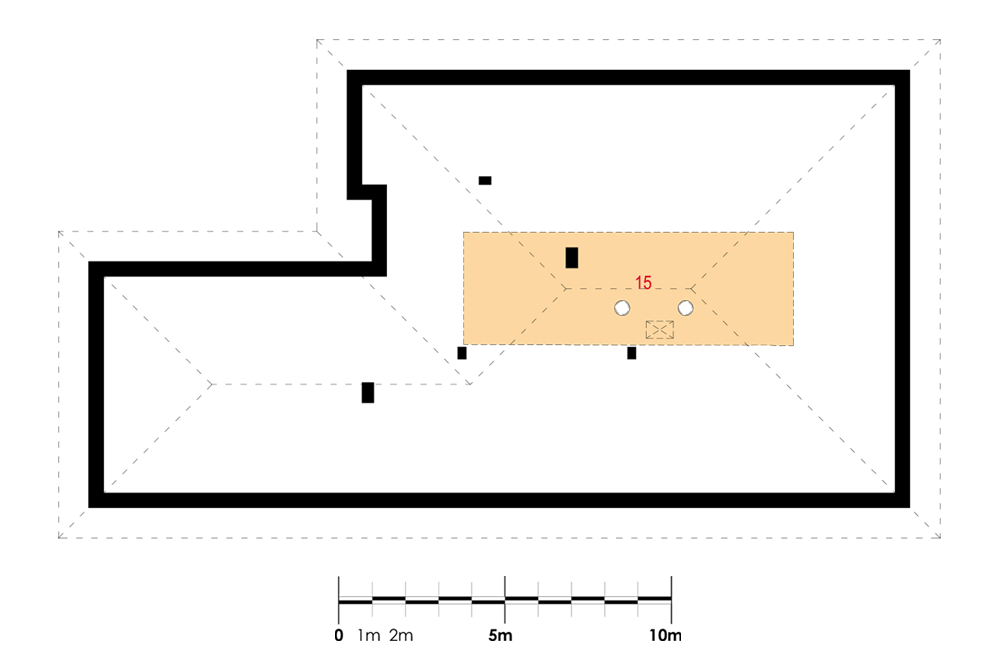

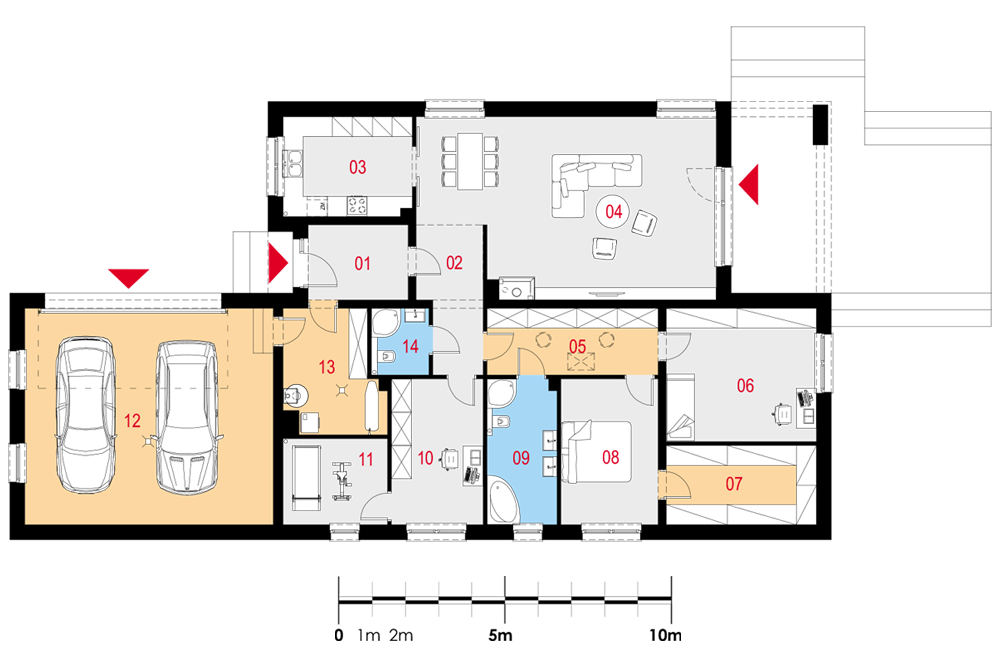

Rzuty

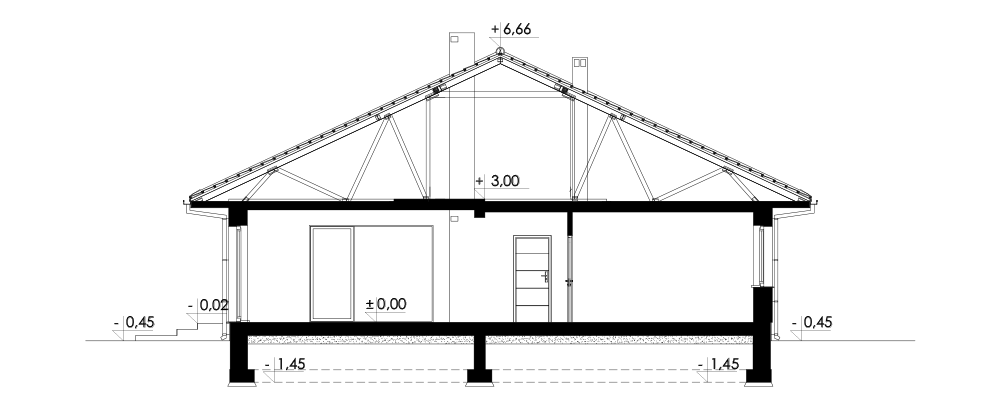

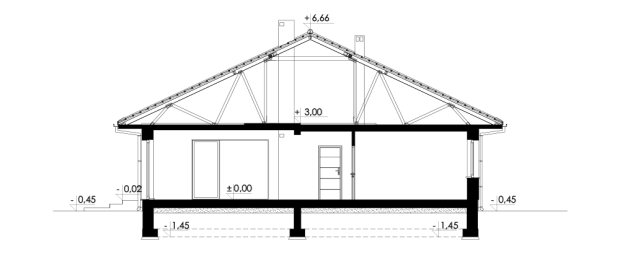

Przekrój

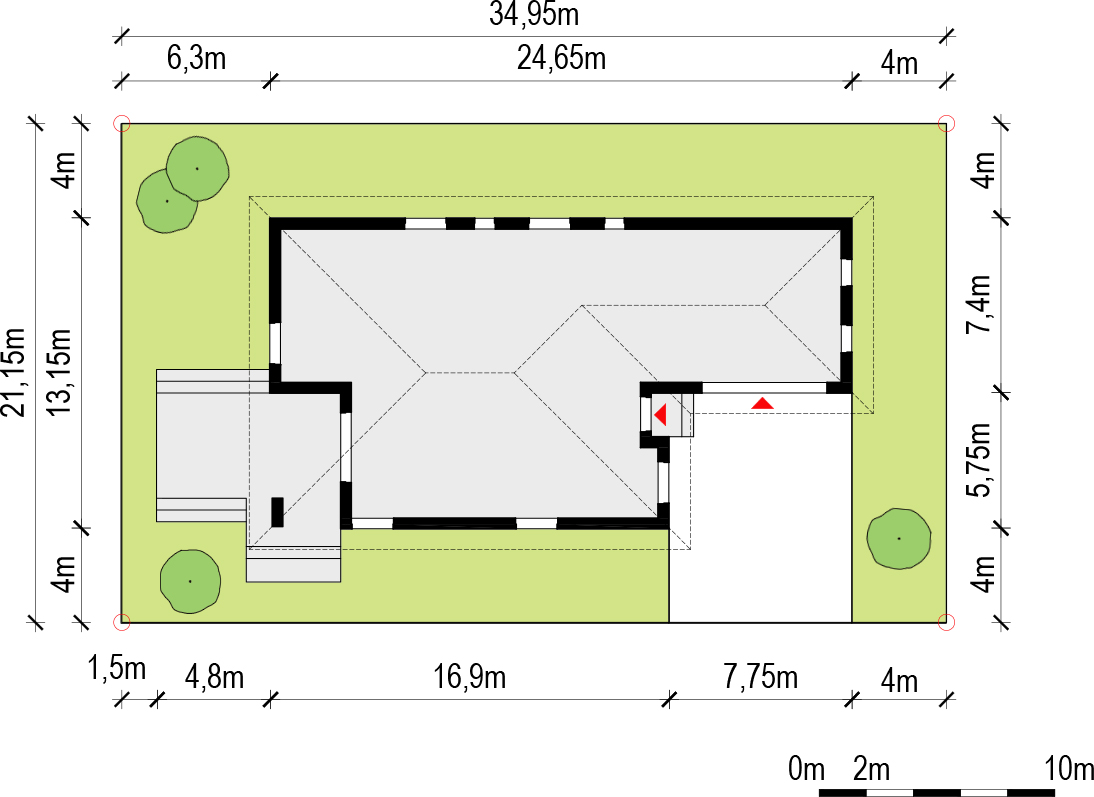

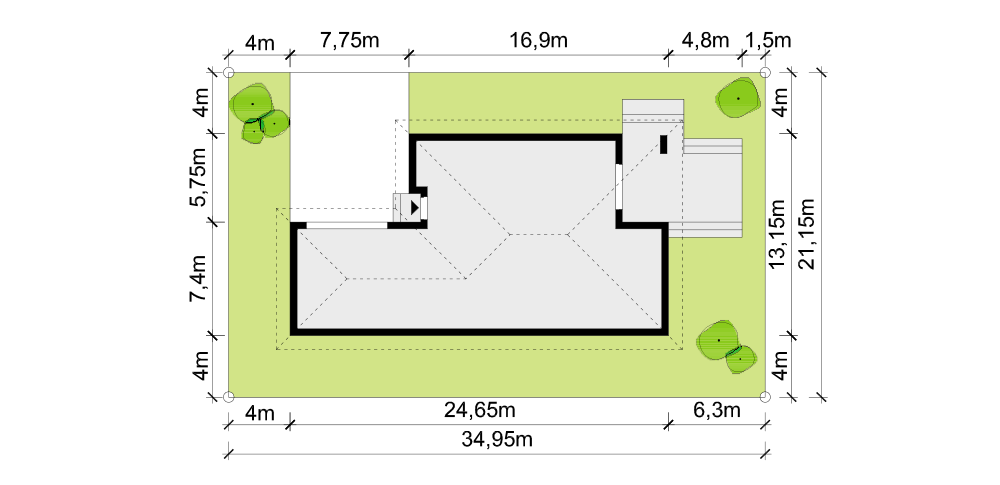

Usytuowanie na działce

Wymiary budynku (szerokość x głębokość): ​24,65m x 13,15m

Wymagane wymiary działki (szerokość x głębokość): 34,95m x 21,15m

Wprowadzając drobne zmiany adaptacyjne, takie jak:

• zmniejszenie tarasu,
• przeniesienie okien z garażu na inną elewację,

minimalne wymagane wymiary działki wyniosą: 31,65m x 21,15m

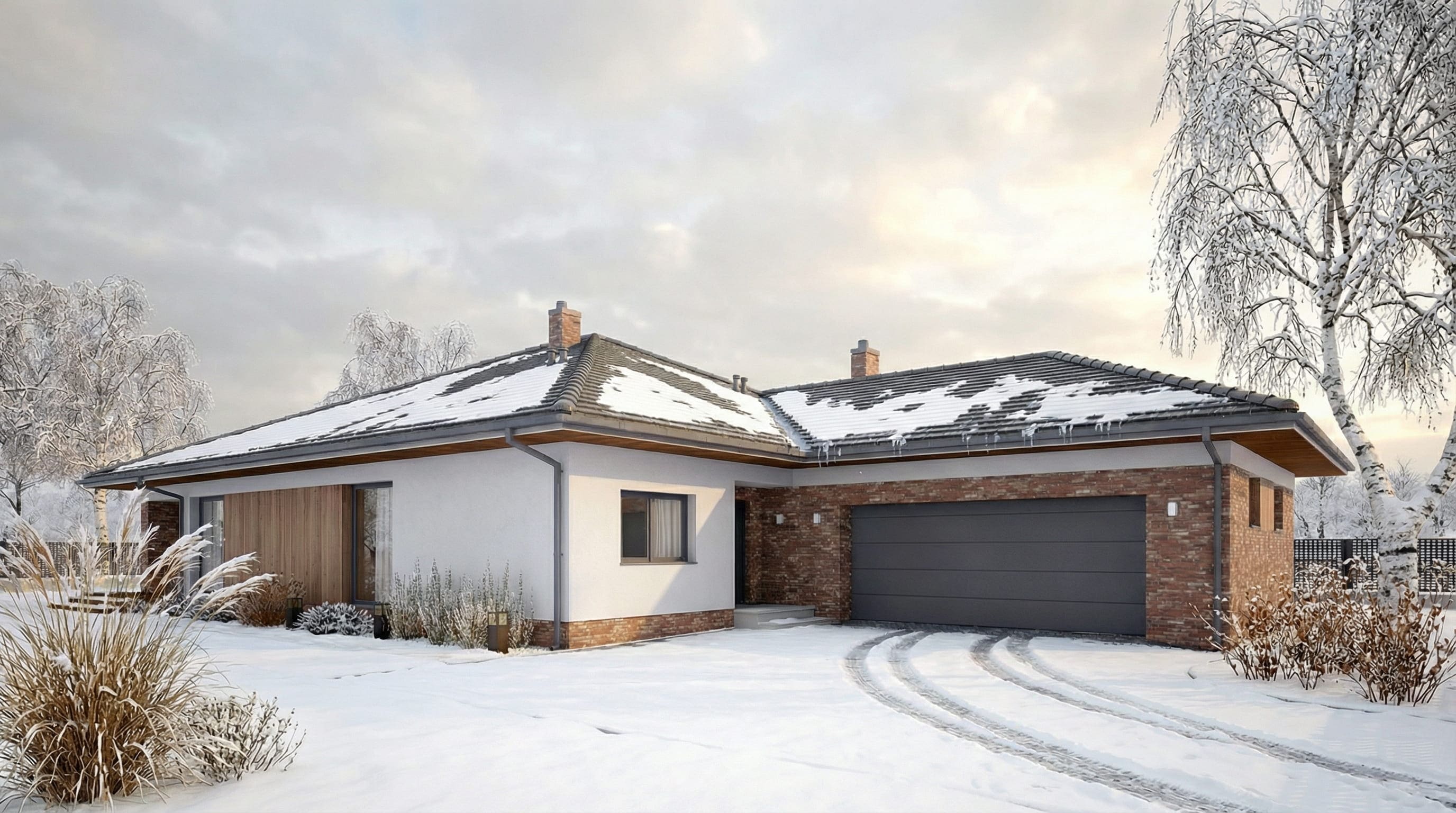

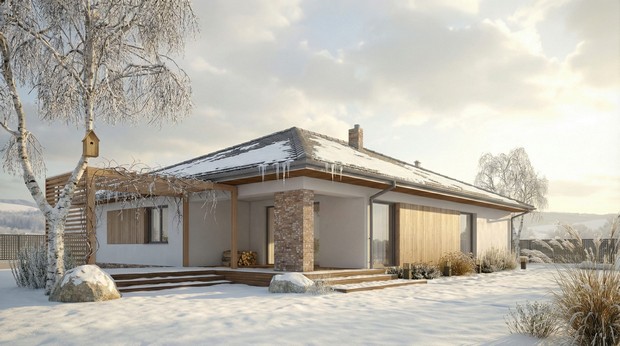

Wizualizacje

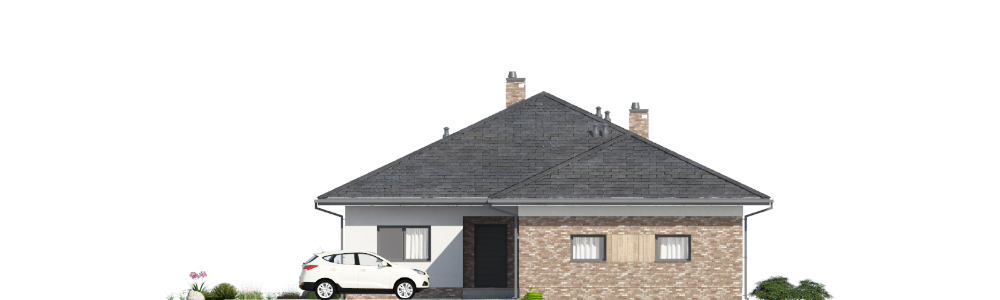

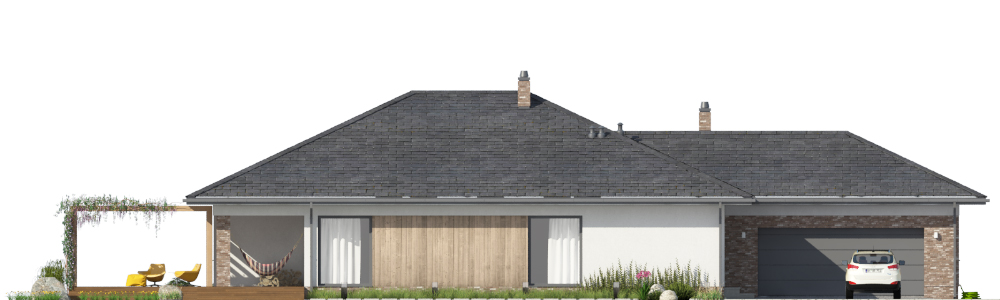

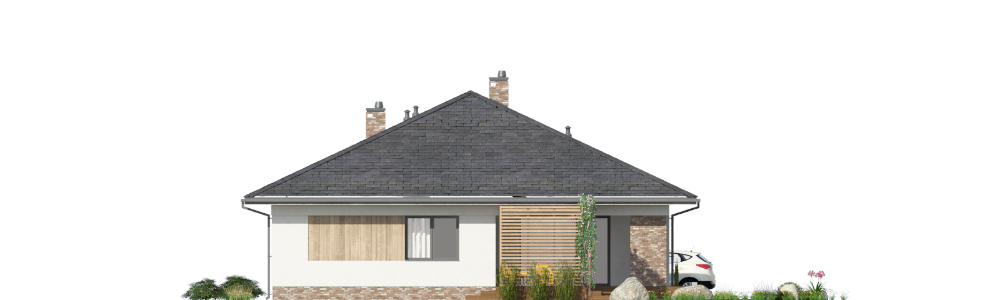

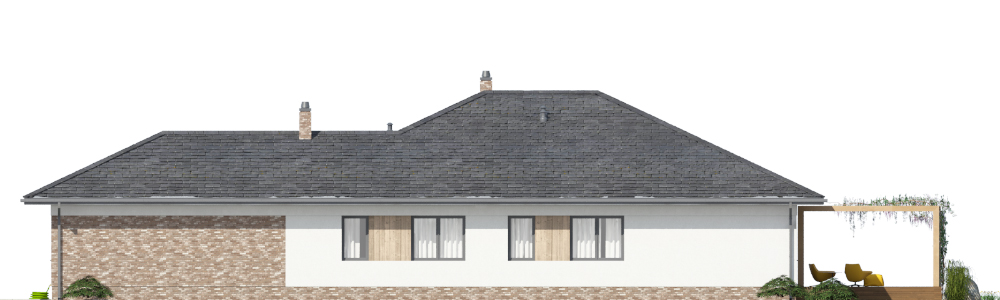

Elewacje

Opis projektu

Duży, prosty dom jednorodzinny, wolnostojący, niepodpiwniczony z garażem dwustanowiskowym. Bardzo przestronna strefa dzienna oraz taras z podcieniem. Idealny na wąską i długą działkę.

Układ funkcjonalny:

Salon z jadalnią, kuchnia, cztery pokoje, dwie łazienki, garderoba, pomieszczenie gospodarcze z pralnią, garaż.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Dach: wielospadowy, konstrukcja drewniana w systemie prefabrykowanych wiązarów, pokryty dachówką ceramiczną.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.

Instalacje

Źródło ciepła do ogrzewania: kocioł gazowy, kominek z płaszczem wodnym na biomasę.

Źródło ciepła do ogrzewania wody użytkowej: kocioł gazowy, kominek z płaszczem wodnym na biomasę, zestaw solarny (kolektory słoneczne).

Wentylacja: grawitacyjna.

Energia elektryczna: zasilanie z sieci elektroenergetycznej.

Pomieszczenie gospodarcze spełnia wymagania kotłowni na paliwo stałe, w związku z czym na etapie adaptacji istnieje możliwość zmiany sposobu ogrzewania.

Istnieje możliwość zaprojektowania innej konfiguracji instalacji w oparciu o przedstawione propozycje zawarte poniżej w Dodatkach do projektu.

Zawartość projektu

Dokumentacja projektowa zawiera:

• 3 egzemplarze projektu architektoniczno-budowlanego
• 3 egzemplarze projektu technicznego
• Projektowaną charakterystykę energetyczną budynku
• Analizę ekonomiczną i ekologiczną możliwości realizacji wysoce wydajnych systemów alternatywnych zaopatrzenia w energię i ciepło
• Kopię uprawnień budowlanych projektantów
• Bezpłatną zgodę na zmiany

Szczegółowa zawartość dokumentacji projektowej opisana jest na stronie Co zawiera dokumentacja projektowa?.

Dodatki do projektu
