Certus I G2

WERSJA PODSTAWOWA

LUSTRZANE ODBICIE

Projekt Certus I G2

powierzchnia użytkowa podstawowa:

188,44 m²

powierzchnia pomocnicza:

10,83 m²

powierzchnia garażu:

41,40 m²

powierzchnia razem:

240,67 m²

powierzchnia zabudowy:

188,70 m²

kubatura:

1 204,45 m³

dach:

wielospadowy

kąt nachylenia dachu:

25°

wymiary budynku (szer. x głęb.):

13,89 m x 17,64 m

wysokość budynku w kalenicy:

9,61 m

liczba kondygnacji nadziemnych:

2

liczba pokoi z salonem:

5

liczba łazienek i WC:

2

stanowiska postojowe w garażu:

2

Minimalne wymiary działki* (szer. x głęb.):

21,89 m x 27,44 m

* Dokładny opis znajduje się pod rysunkiem usytuowania

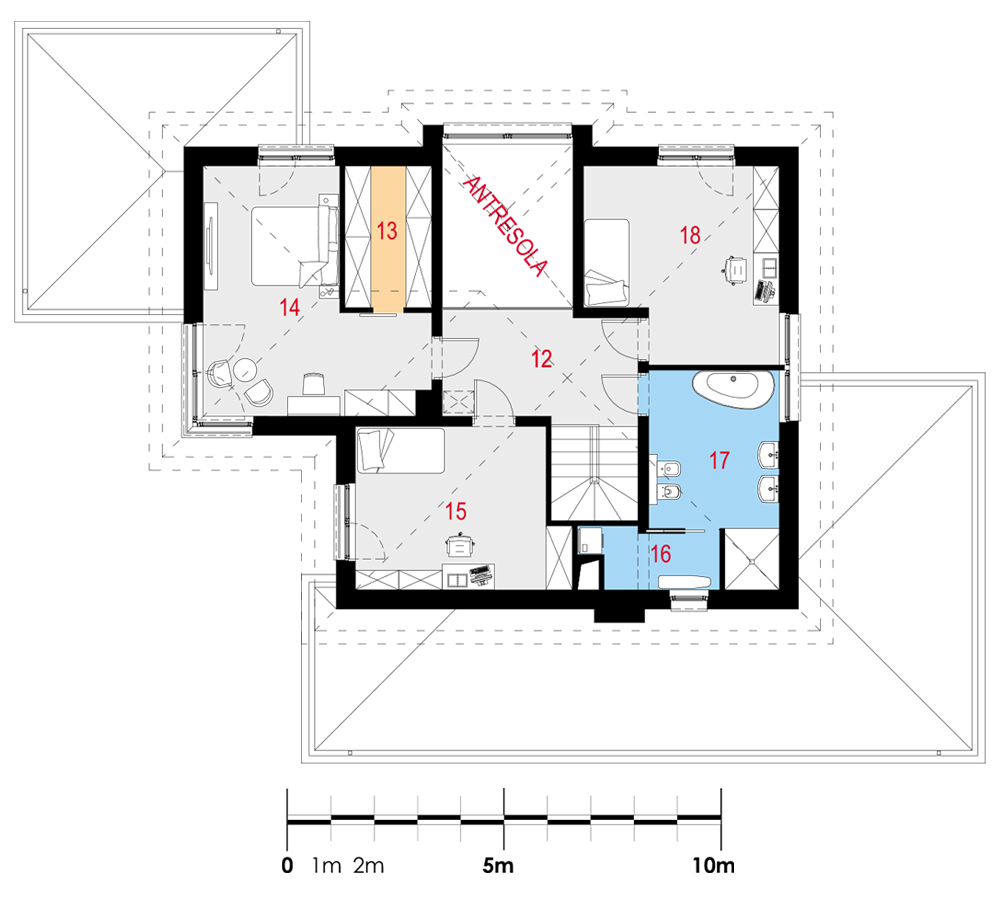

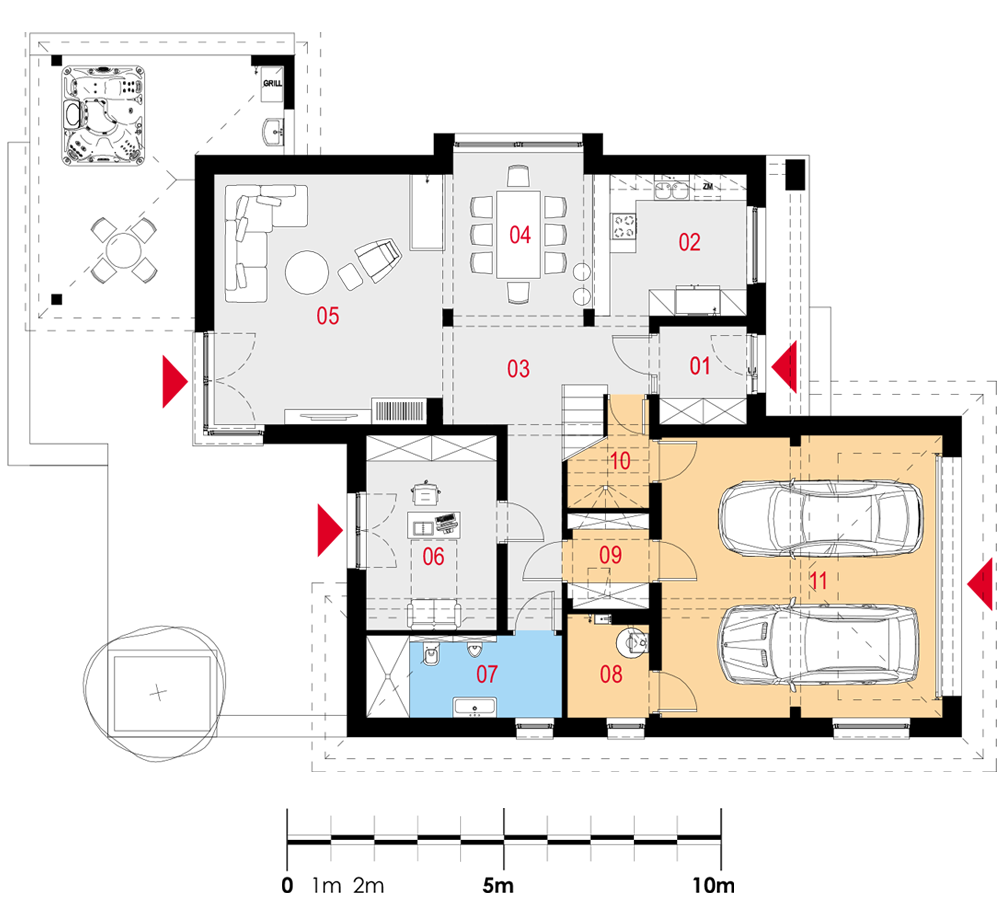

Rzuty

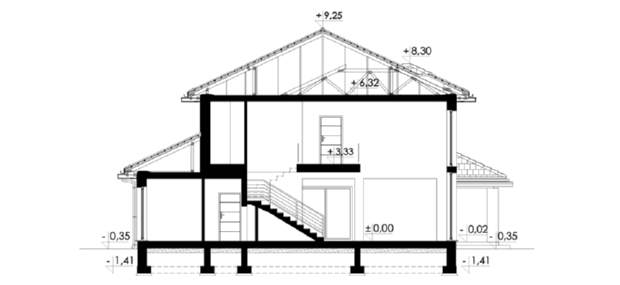

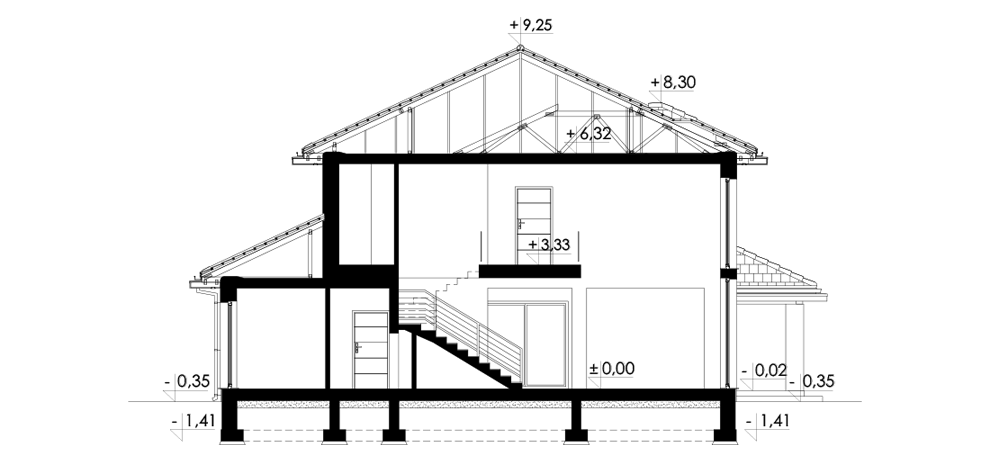

Przekrój

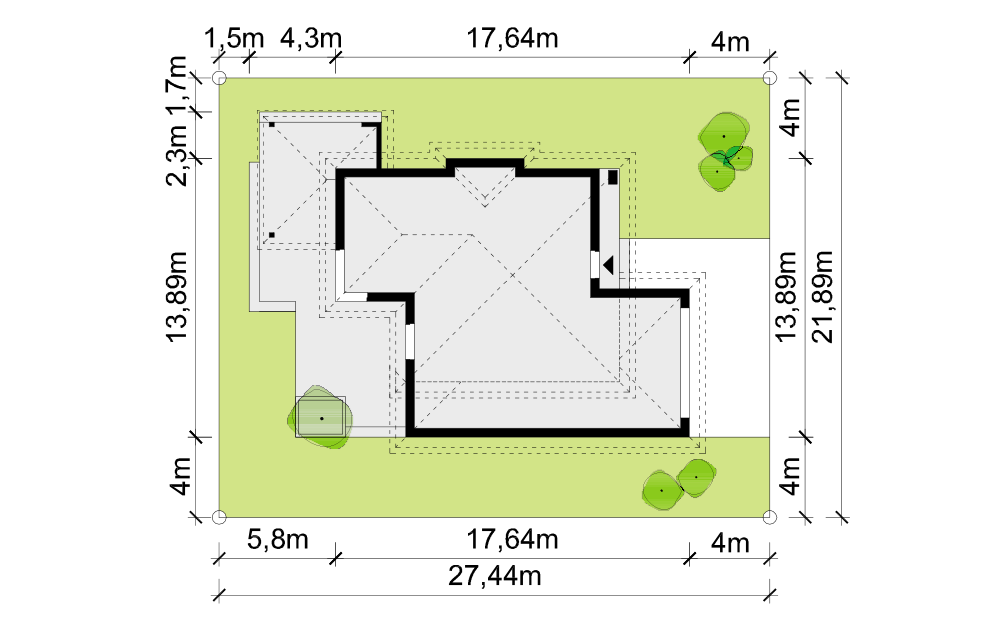

Usytuowanie na działce

Wymiary budynku (szerokość x głębokość): ​13,89m x 17,64m

Wymagane wymiary działki (szerokość x głębokość): 21,89m x 27,44m

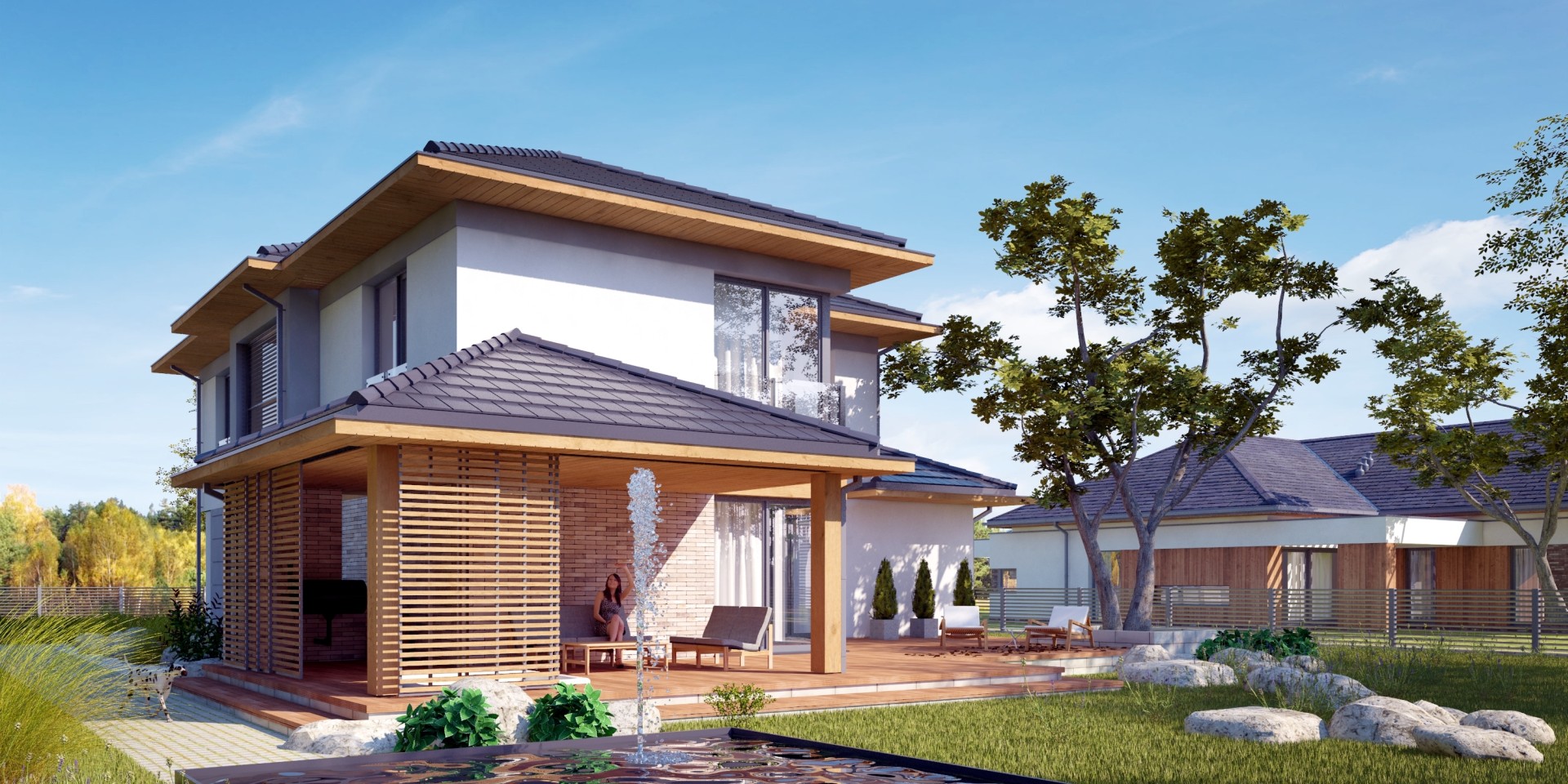

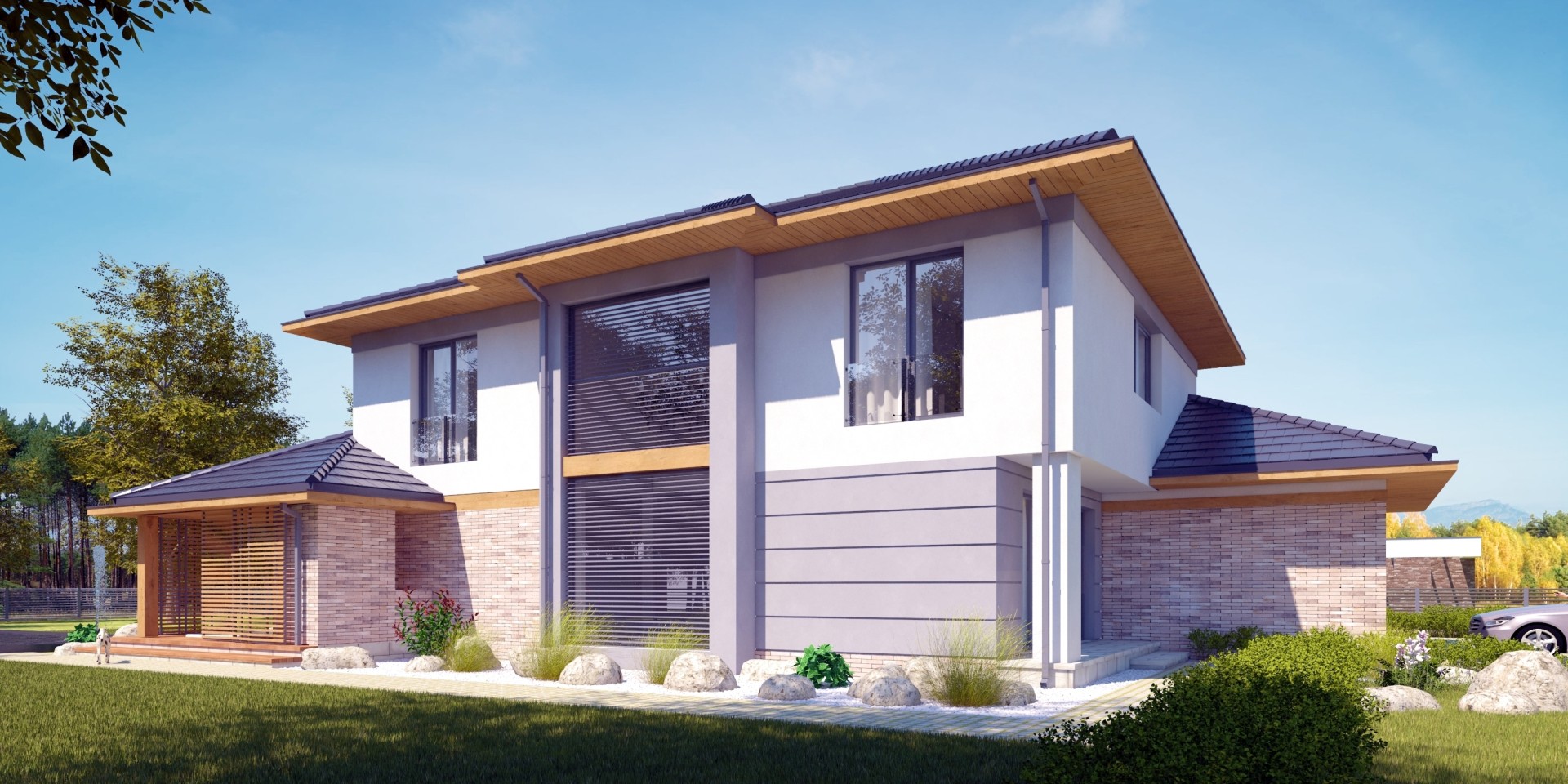

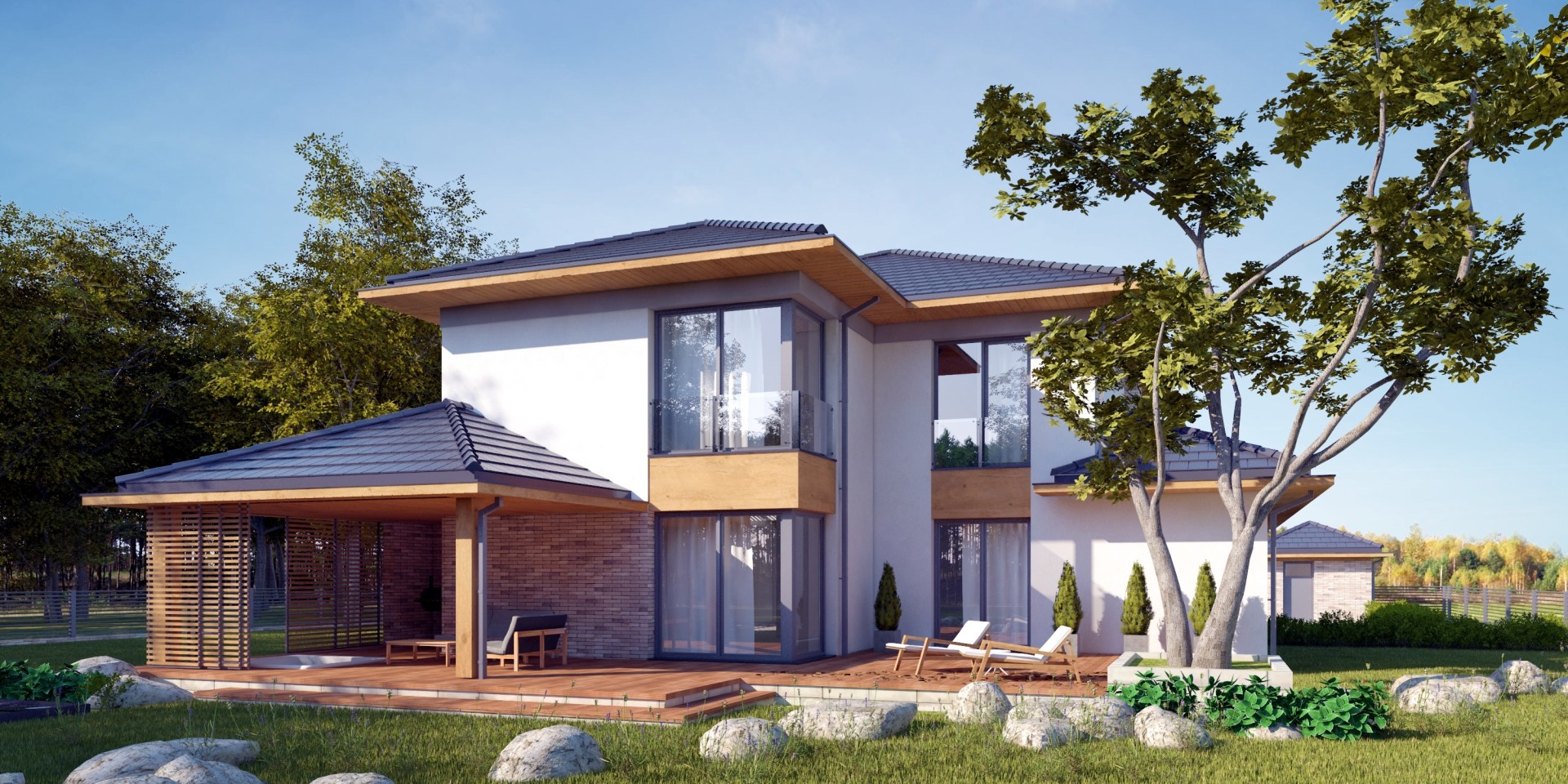

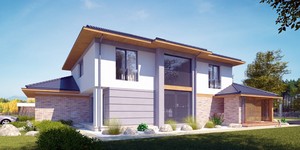

Wizualizacje

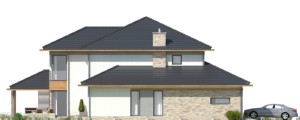

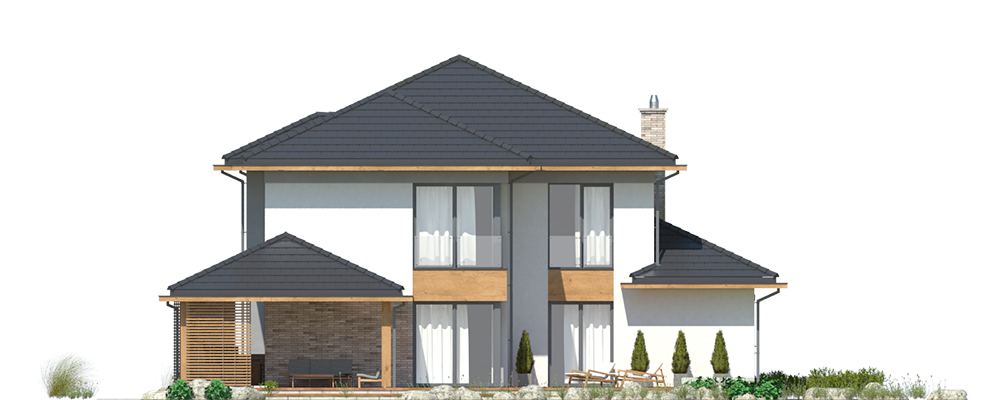

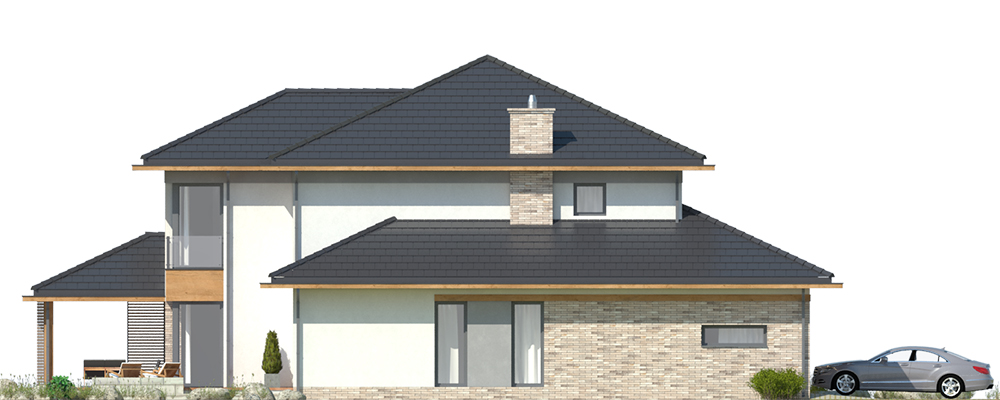

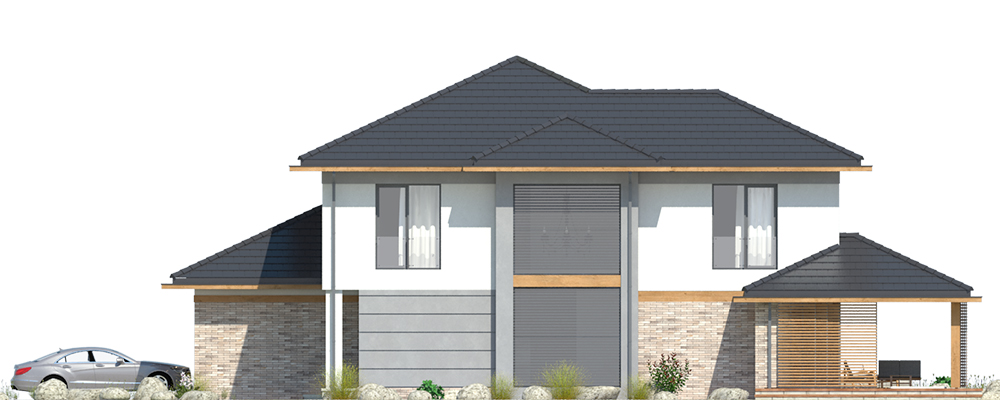

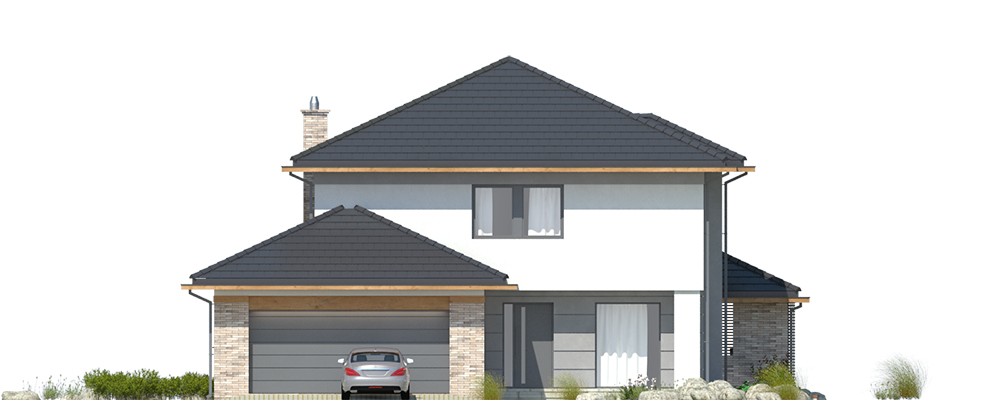

Elewacje

Opis projektu

Duży i komfortowy dom jednorodzinny, wolnostojący, piętrowy z garażem dwustanowiskowym i dachem wielospadowym. Dodatkowo zadaszony taras ze strefą rekreacyjną z jacuzzi oraz miejscem na grill.

Układ funkcjonalny:

Pokój dzienny z wyjściem na taras, jadalnia, kuchnia, cztery pokoje, dwie łazienki, pralnia, dwie garderoby, spiżarka, garaż, pomieszczenie gospodarcze.

Technologia i konstrukcja

Ściany zewnętrzne: bloczki YTONG PP5/0,7 o gr. 24cm + styropian Termo Organika o gr. 20cm + tynk.

Schody:  żelbetowe, zabiegowe.

Strop: systemowy prefabrykowany YTONG.

Dach: wielospadowy, konstrukcja drewniana, prefabrykowana wiązarowa, pokryty dachówką ceramiczną.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.

Instalacje

Źródło ciepła do ogrzewania: kocioł gazowy, kominek z płaszczem wodnym na biomasę.

Źródło ciepła do ogrzewania wody użytkowej: kocioł gazowy, kominek z płaszczem wodnym na biomasę, zestaw solarny (kolektory słoneczne).

Wentylacja: mechaniczna z odzyskiem ciepła.

Energia elektryczna: zasilanie z sieci elektroenergetycznej.

Pomieszczenie gospodarcze spełnia wymagania kotłowni na paliwo stałe, w związku z czym na etapie adaptacji istnieje możliwość zmiany sposobu ogrzewania.

Istnieje możliwość zaprojektowania innej konfiguracji instalacji w oparciu o przedstawione propozycje zawarte poniżej w Dodatkach do projektu.

Zawartość projektu

Dokumentacja projektowa zawiera:

• 3 egzemplarze projektu architektoniczno-budowlanego
• 3 egzemplarze projektu technicznego
• Projektowaną charakterystykę energetyczną budynku
• Analizę ekonomiczną i ekologiczną możliwości realizacji wysoce wydajnych systemów alternatywnych zaopatrzenia w energię i ciepło
• Kopię uprawnień budowlanych projektantów
• Bezpłatną zgodę na zmiany

Szczegółowa zawartość dokumentacji projektowej opisana jest na stronie Co zawiera dokumentacja projektowa?.
