Caprinus I

WERSJA PODSTAWOWA

LUSTRZANE ODBICIE

Projekt Caprinus I

powierzchnia użytkowa podstawowa:

128,66 m²

powierzchnia pomocnicza:

13,07 m²

powierzchnia garażu:

0,00 m²

powierzchnia razem:

141,73 m²

powierzchnia zabudowy:

97,75 m²

kubatura:

681,50 m³

dach:

dwuspadowy

kąt nachylenia dachu:

42°

wymiary budynku (szer. x głęb.):

13,15 m x 7,90 m

wysokość budynku w kalenicy:

8,55 m

liczba kondygnacji nadziemnych:

2

liczba pokoi z salonem:

5

liczba łazienek i WC:

2

stanowiska postojowe w garażu:

0

Minimalne wymiary działki* (szer. x głęb.):

21,15 m x 15,90 m

* Dokładny opis znajduje się pod rysunkiem usytuowania

Rzuty

Przekrój

Usytuowanie na działce

Wymiary budynku (szerokość x głębokość): ​13,15m x 7,90m

Wymagane wymiary działki (szerokość x głębokość): 21,15m x 15,90m

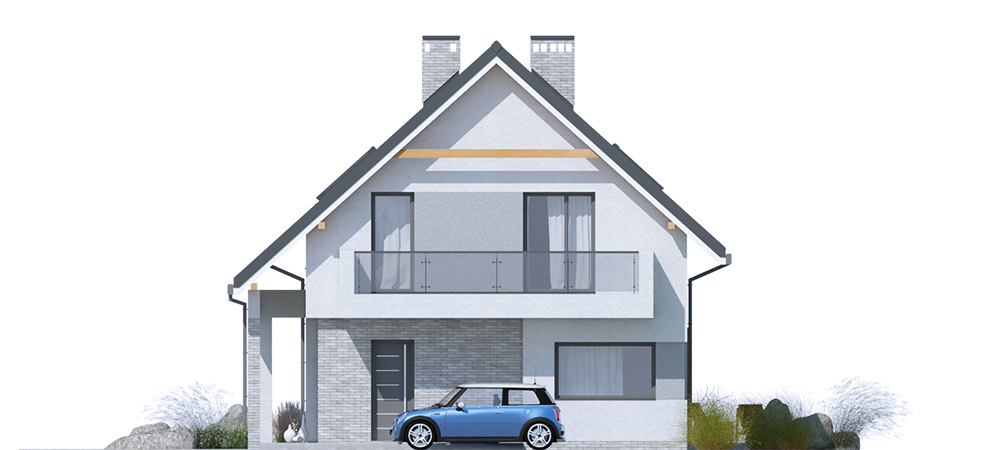

Elewacje

Opis projektu

Dom jednorodzinny, wolnostojący, niepodpiwniczony z poddaszem użytkowym.

Układ funkcjonalny:

Pokój dzienny, jadalnia z wyjściem na taras, kuchnia, cztery pokoje, łazienka, WC, garderoba, pomieszczenie gospodarcze.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Schody: płytowe, żelbetowe, monolityczne, dwubiegowe ze spocznikiem.

Strop: płyta żelbetowa monolityczna.

Ściana kolankowa: słupki ściany kolanowej monolityczne, żelbetowe, wysokość 150 cm.

Dach: dwuspadowy, konstrukcja ddrewniana, pokryty dachówką ceramiczną lub betonową.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne.

Instalacje

Źródło ciepła do ogrzewania: kocioł gazowy, kominek z płaszczem wodnym na biomasę.

Źródło ciepła do ogrzewania wody użytkowej: kocioł gazowy, kominek z płaszczem wodnym na biomasę, zestaw solarny (kolektory słoneczne).

Wentylacja: grawitacyjna.

Energia elektryczna: zasilanie z sieci elektroenergetycznej.

Pomieszczenie gospodarcze spełnia wymagania kotłowni na paliwo stałe, w związku z czym na etapie adaptacji istnieje możliwość zmiany sposobu ogrzewania.

Istnieje możliwość zaprojektowania innej konfiguracji instalacji w oparciu o przedstawione propozycje zawarte poniżej w Dodatkach do projektu.

Zawartość projektu

Dokumentacja projektowa zawiera:

• 3 egzemplarze projektu architektoniczno-budowlanego
• 3 egzemplarze projektu technicznego
• Projektowaną charakterystykę energetyczną budynku
• Analizę ekonomiczną i ekologiczną możliwości realizacji wysoce wydajnych systemów alternatywnych zaopatrzenia w energię i ciepło
• Kopię uprawnień budowlanych projektantów
• Bezpłatną zgodę na zmiany

Szczegółowa zawartość dokumentacji projektowej opisana jest na stronie Co zawiera dokumentacja projektowa?.
