Alaris II G2

WERSJA PODSTAWOWA

LUSTRZANE ODBICIE

Projekt Alaris II G2

powierzchnia użytkowa podstawowa:

123,88 m²

powierzchnia pomocnicza:

22,73 m²

powierzchnia garażu:

39,23 m²

powierzchnia razem:

185,83 m²

powierzchnia zabudowy:

180,79 m²

kubatura:

935,33 m³

dach:

wielospadowy

kąt nachylenia dachu:

35°

wymiary budynku (szer. x głęb.):

13,15 m x 16,40 m

wysokość budynku w kalenicy:

7,30 m

liczba kondygnacji nadziemnych:

2

liczba pokoi z salonem:

5

liczba łazienek i WC:

2

stanowiska postojowe w garażu:

2

Minimalne wymiary działki* (szer. x głęb.):

21,15 m x 24,40 m

* Dokładny opis znajduje się pod rysunkiem usytuowania

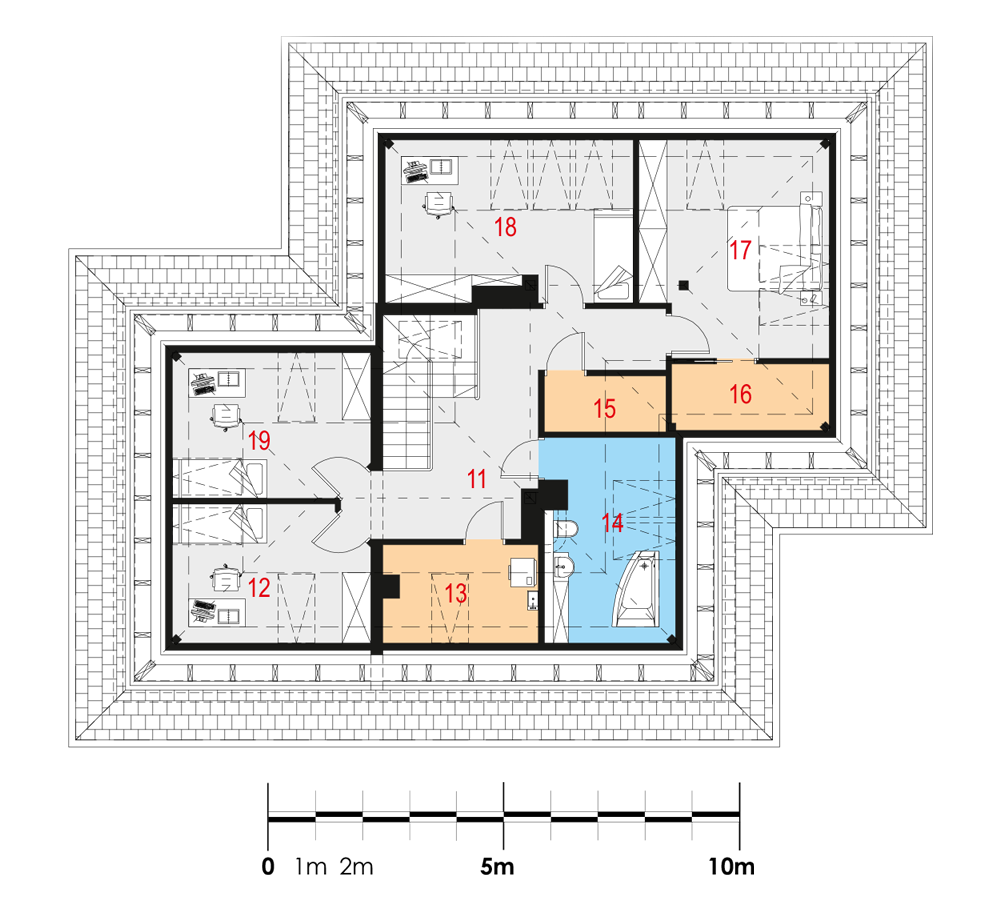

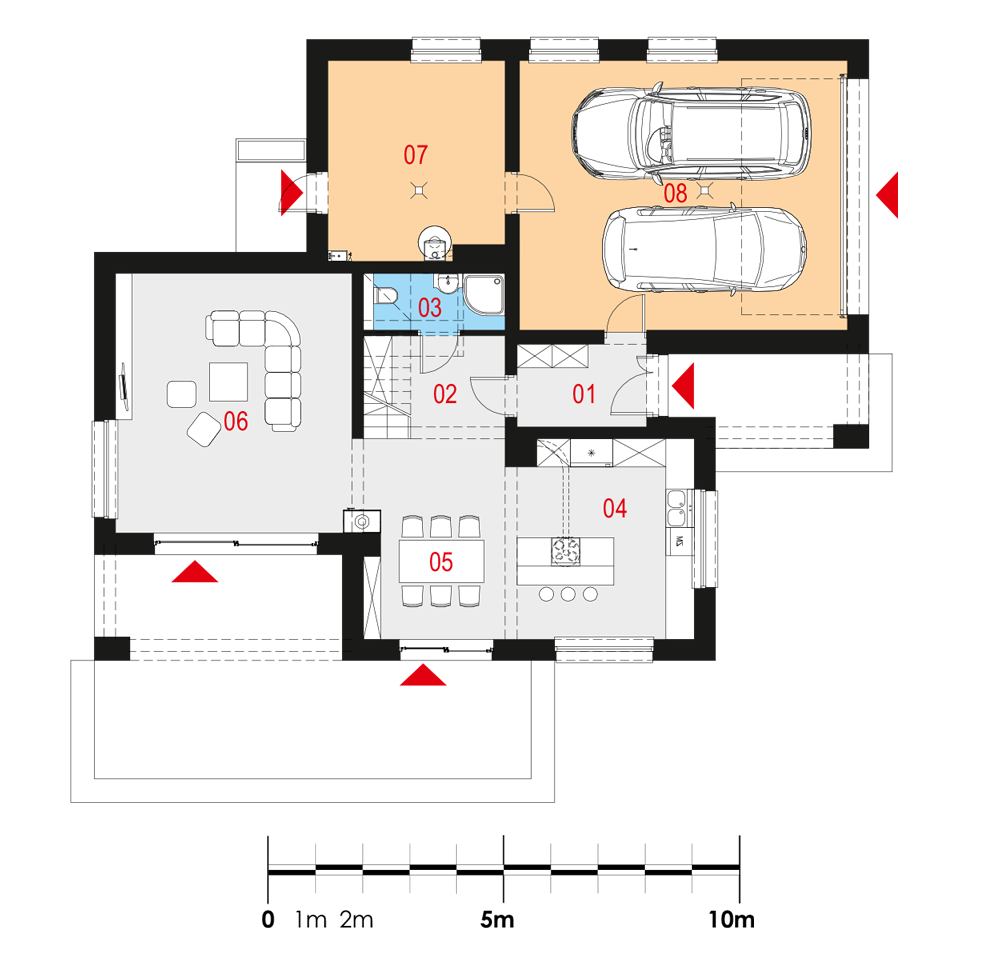

Rzuty

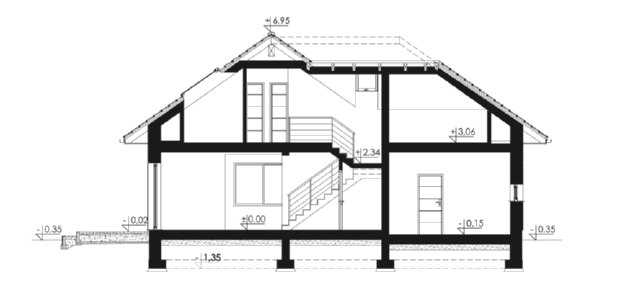

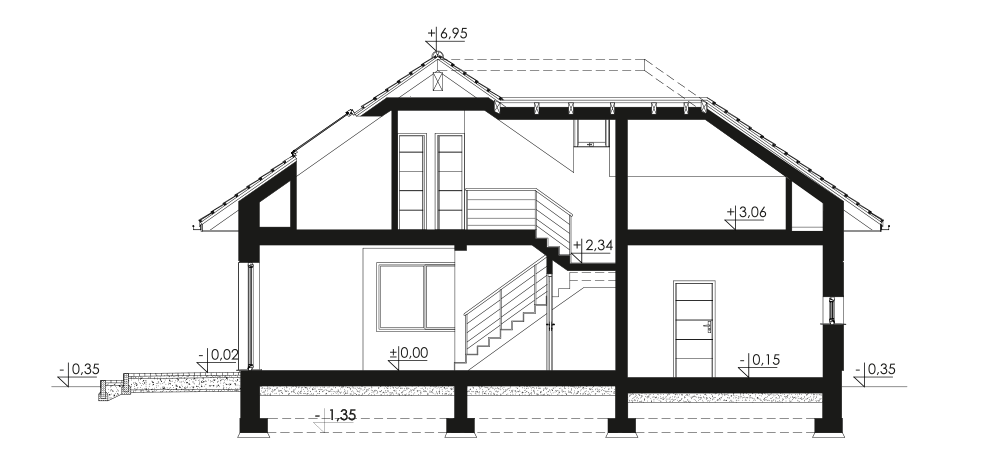

Przekrój

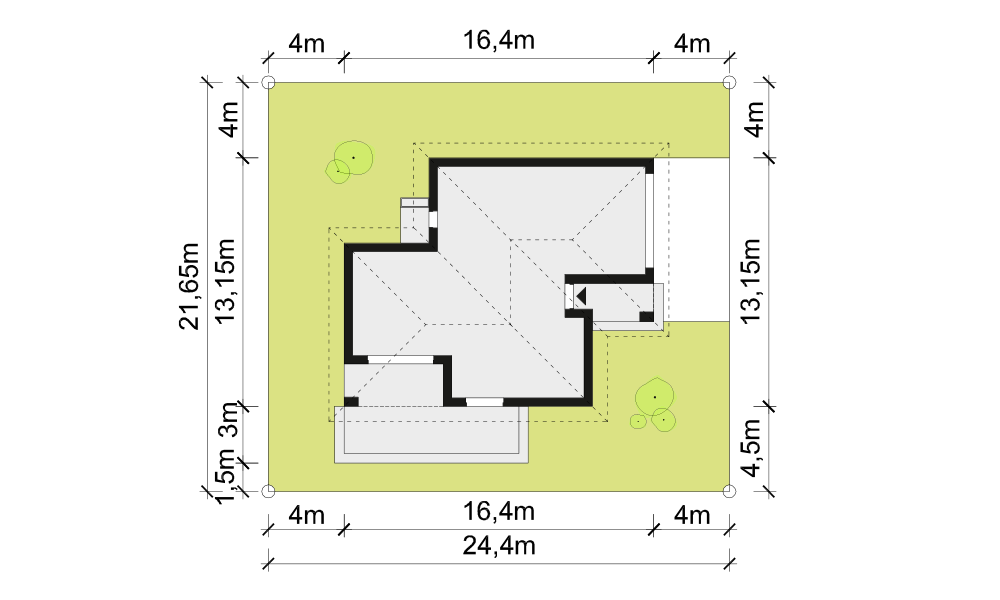

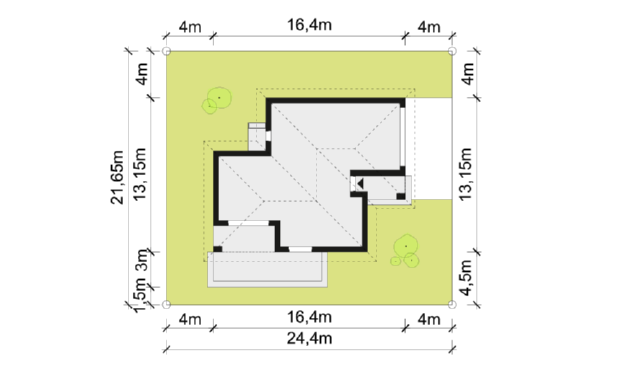

Usytuowanie na działce

Wymiary budynku (szerokość x głębokość): 13,15m x 16,40m

Wymagane wymiary działki (szerokość x głębokość): 21,65m x 24,40m

Wprowadzając drobne zmiany adaptacyjne, takie jak zmniejszenie tarasu  minimalne wymagane wymiary działki wyniosą 21,15m x 24,40m

Wizualizacje

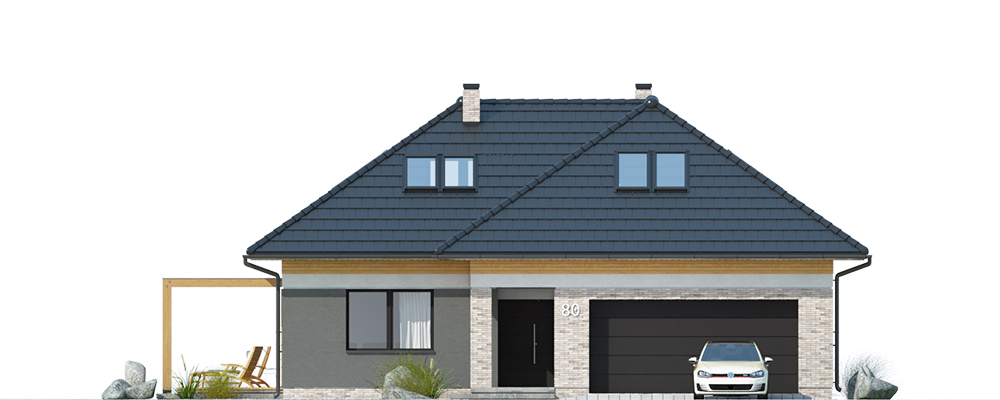

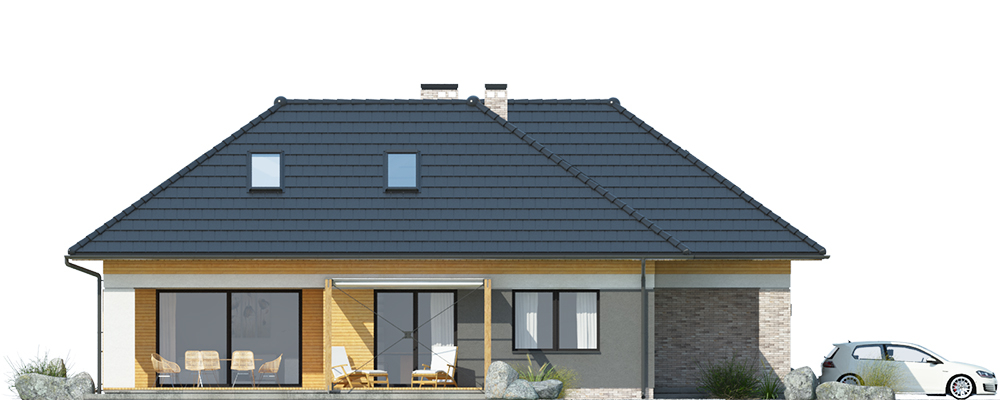

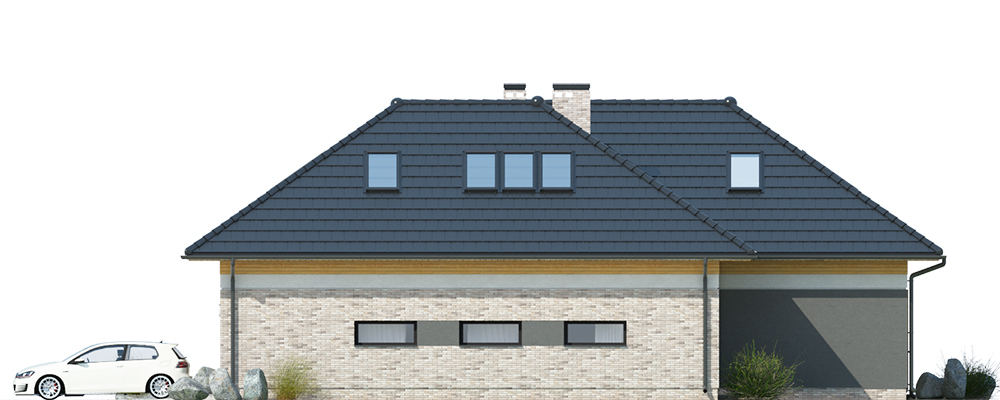

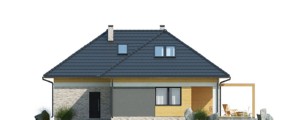

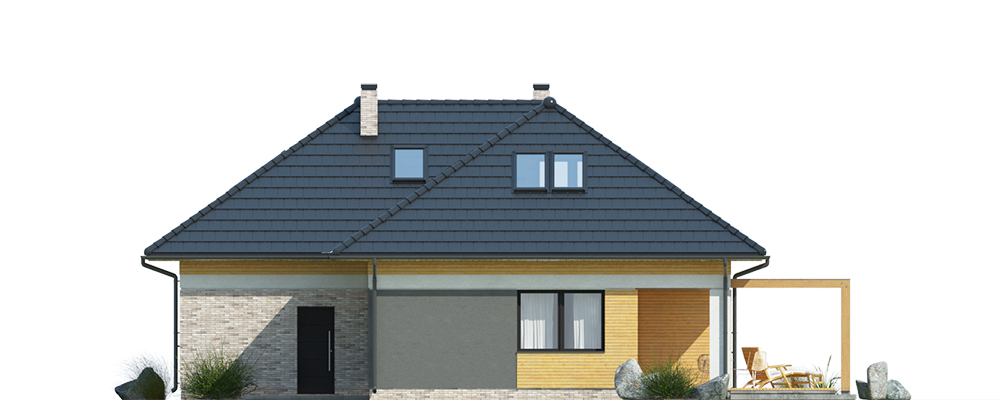

Elewacje

Opis projektu

Nowoczesny dom jednorodzinny, wolnostojący, niepodpiwniczony z poddaszem użytkowym i garażem o wyglądzie domu parterowego.

Układ funkcjonalny:

Pokój dzienny i jadalnia z wyjściami na taras, kuchnia, trzy pokoje, sypialnia dwie łazienki, dwie garderoby, pralnia, garaż, pomieszczenie gospodarcze.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny firmy LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Schody:  żelbetowe, zabiegowe ze spocznikiem

Strop: płyta żelbetowa

Ściana kolankowa: odsunięta z płyty g-k -wysokość 116cm; konstrukcyjna - wysokość 65cm.

Dach: wielospadowy, konstrukcja drewniana, pokryty dachówką ceramiczną.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa ocieplona.

Instalacje

Źródło ciepła do ogrzewania: kocioł gazowy, kominek z płaszczem wodnym na biomasę.

Źródło ciepła do ogrzewania wody użytkowej: kocioł gazowy, kominek z płaszczem wodnym na biomasę, zestaw solarny (kolektory słoneczne).

Wentylacja: grawitacyjna.

Energia elektryczna: zasilanie z sieci elektroenergetycznej.

Pomieszczenie gospodarcze spełnia wymagania kotłowni na paliwo stałe, w związku z czym na etapie adaptacji istnieje możliwość zmiany sposobu ogrzewania.

Istnieje możliwość zaprojektowania innej konfiguracji instalacji w oparciu o przedstawione propozycje zawarte poniżej w Dodatkach do projektu.

Zawartość projektu

Dokumentacja projektowa zawiera:

• 3 egzemplarze projektu architektoniczno-budowlanego
• 3 egzemplarze projektu technicznego
• Projektowaną charakterystykę energetyczną budynku
• Analizę ekonomiczną i ekologiczną możliwości realizacji wysoce wydajnych systemów alternatywnych zaopatrzenia w energię i ciepło
• Kopię uprawnień budowlanych projektantów
• Bezpłatną zgodę na zmiany

Szczegółowa zawartość dokumentacji projektowej opisana jest na stronie Co zawiera dokumentacja projektowa?.

Dodatki do projektu
