Simplex I G1

WERSJA PODSTAWOWA

LUSTRZANE ODBICIE

Projekt Simplex I G1

powierzchnia użytkowa podstawowa:

86,49 m²

powierzchnia pomocnicza:

32,81 m²

powierzchnia garażu:

20,57 m²

powierzchnia razem:

139,87 m²

powierzchnia zabudowy:

109,80 m²

kubatura:

528,40 m³

dach:

dwuspadowy

kąt nachylenia dachu:

38°

wymiary budynku (szer. x głęb.):

12,15 m x 9,65 m

wysokość budynku w kalenicy:

7,93 m

liczba kondygnacji nadziemnych:

2

liczba pokoi z salonem:

3

liczba łazienek i WC:

2

stanowiska postojowe w garażu:

1

Minimalne wymiary działki* (szer. x głęb.):

20,15 m x 17,65 m

* Dokładny opis znajduje się pod rysunkiem usytuowania

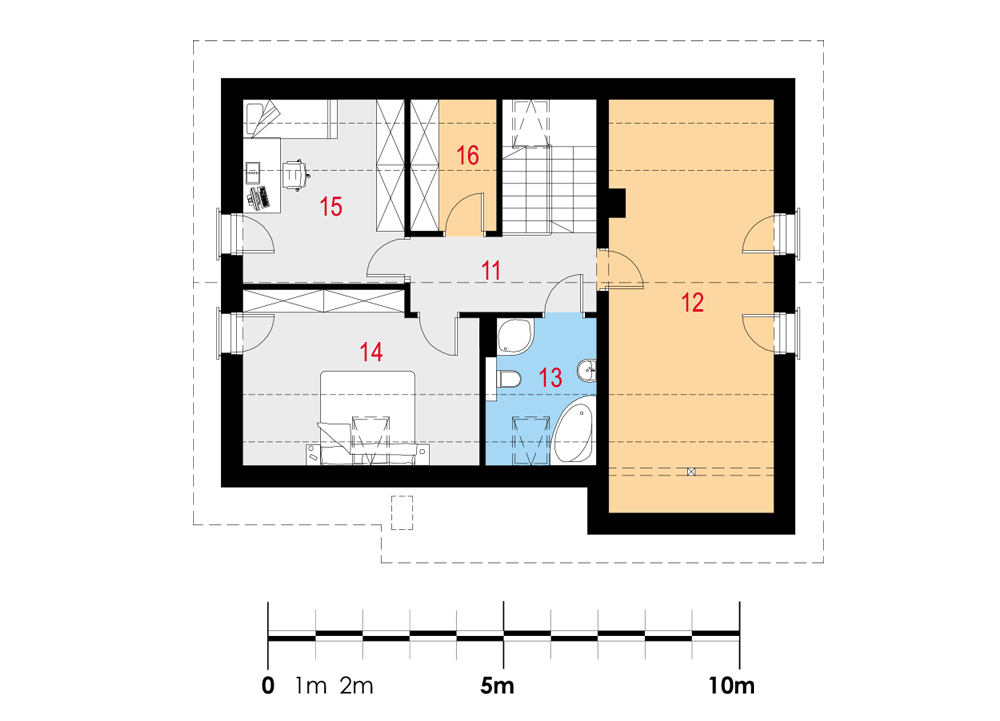

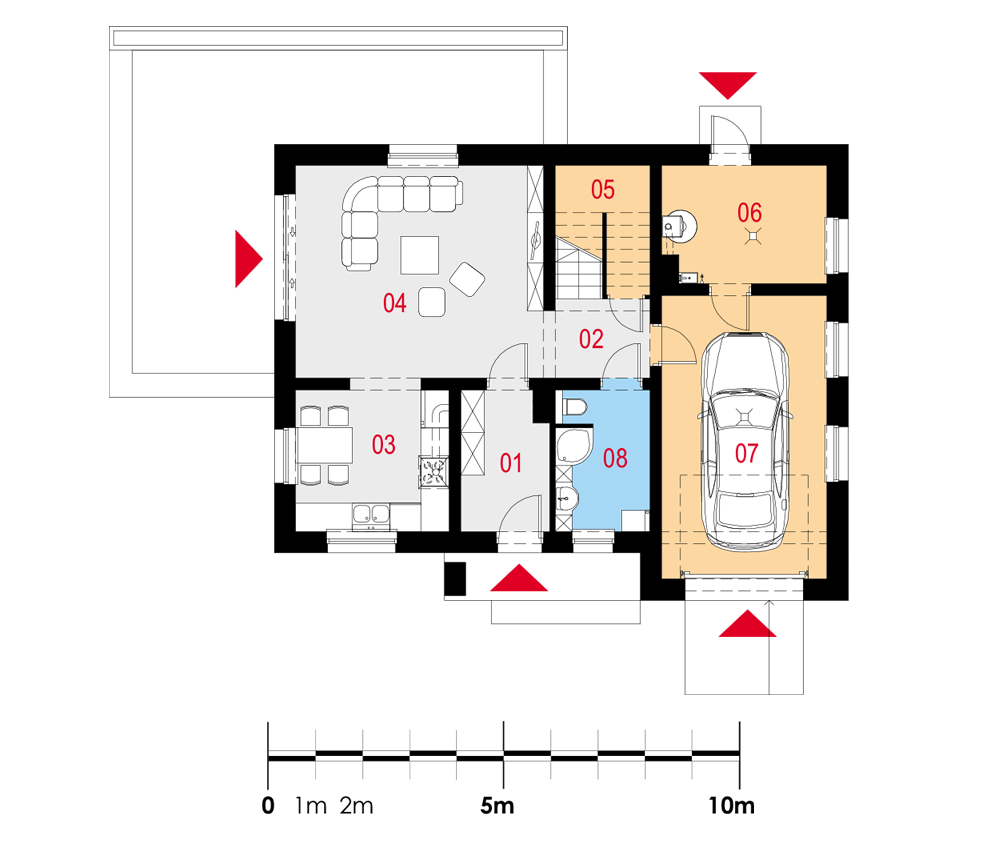

Rzuty

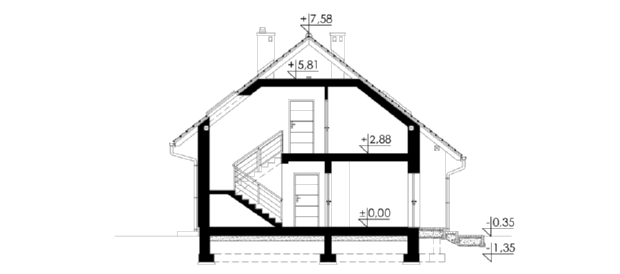

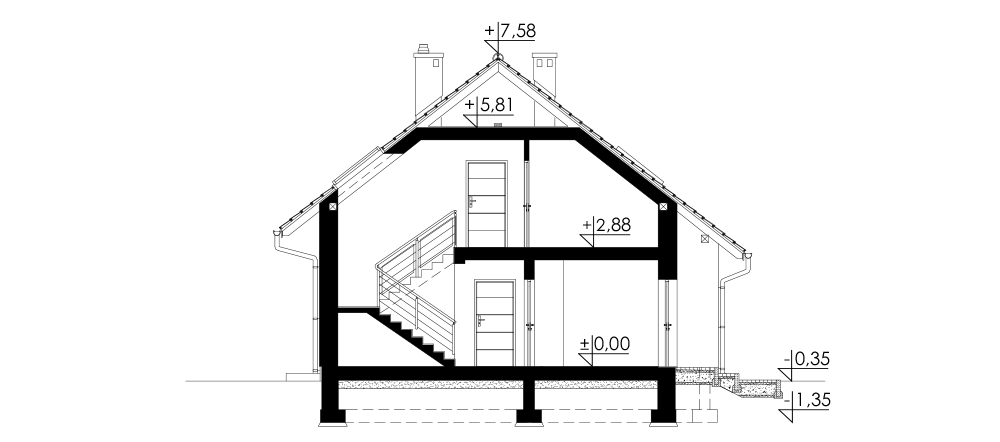

Przekrój

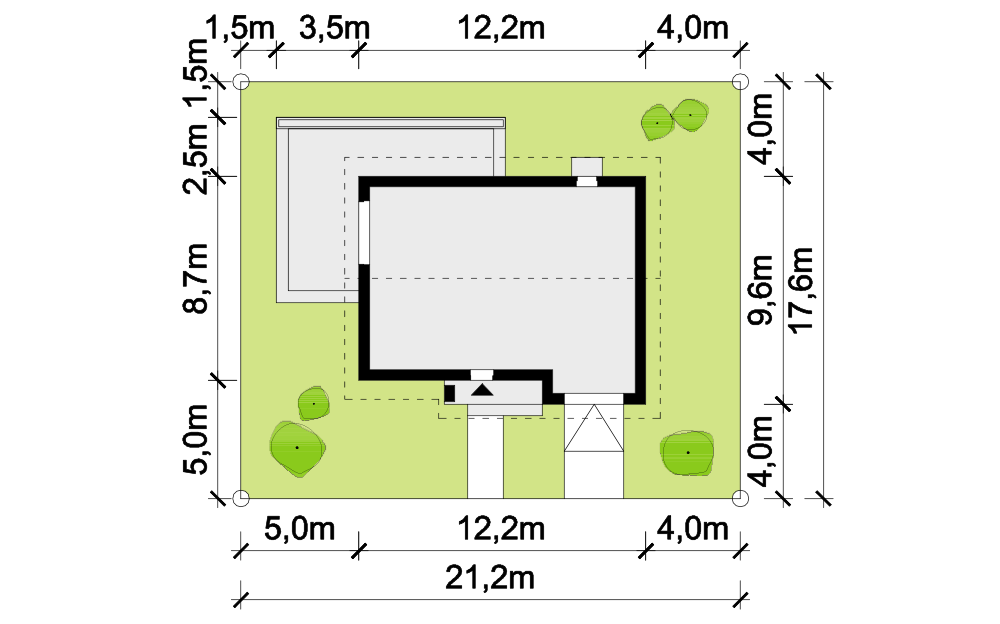

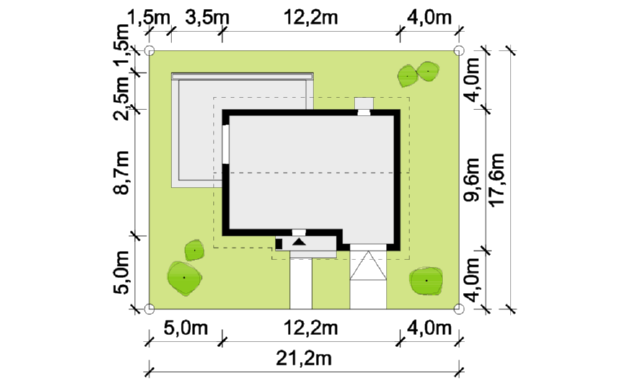

Usytuowanie na działce

Wymiary budynku (szerokość x głębokość): ​12,15m x 9,65m

Wymagane wymiary działki (szerokość x głębokość): 21,15m x 17,65m

Wprowadzając drobne zmiany adaptacyjne, takie jak:

• zmniejszenie tarasu,

minimalne wymagane wymiary działki wyniosą: 20,15m x 17,65m

Wizualizacje

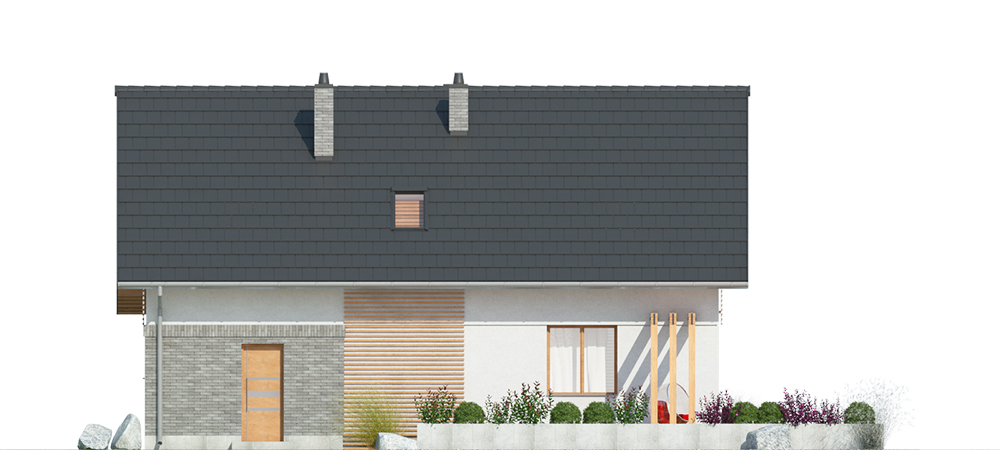

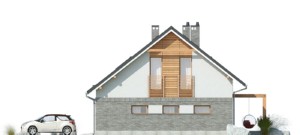

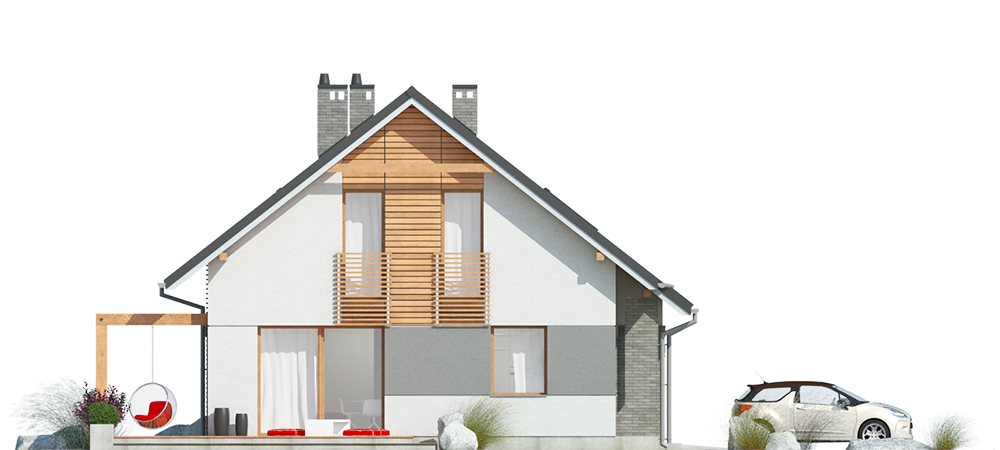

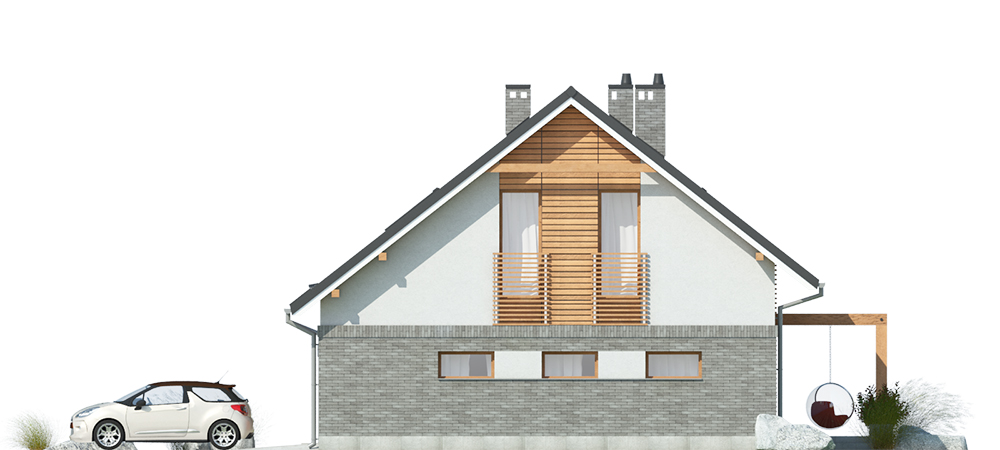

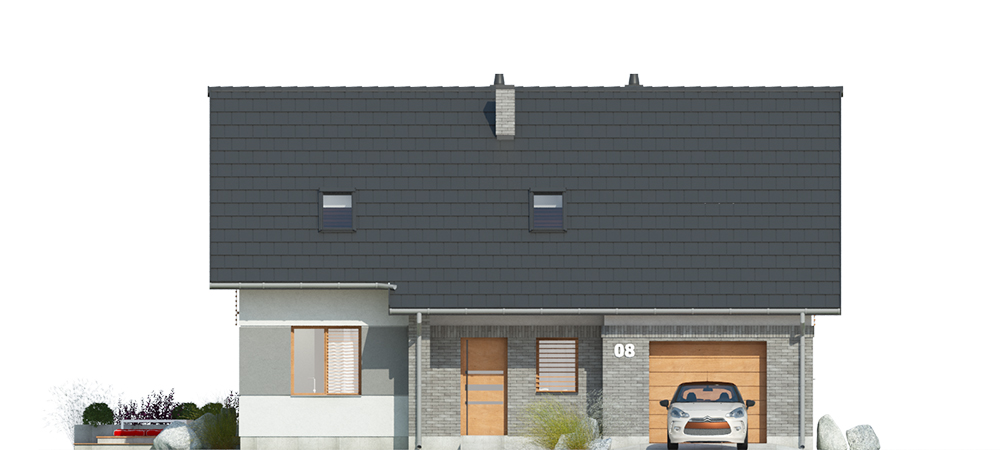

Elewacje

Opis projektu

Dom jednorodzinny, wolnostojący, niepodpiwniczony z poddaszem użytkowym i garażem jednostanowiskowym.

Układ funkcjonalny:

Pokój dzienny z jadalnią i wyjściem na taras, dwa pokoje, kuchnia, dwie łazienki, dwa pomieszczenia gospodarcze, garaż, suszarnia, strych.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny firmy LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Schody: żelbetowe, dwubiegowe ze spocznikiem.

Strop: płyta żelbetowa.

Ściana kolankowa: wysokość 103cm.

Dach: dwuspadowy, konstrukcja drewniana, pokryty dachówką ceramiczną.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.

Instalacje

Źródło ciepła do ogrzewania: kocioł gazowy, kominek z płaszczem wodnym na biomasę.

Źródło ciepła do ogrzewania wody użytkowej: kocioł gazowy, kominek z płaszczem wodnym na biomasę, zestaw solarny (kolektory słoneczne).

Wentylacja: grawitacyjna.

Energia elektryczna: zasilanie z sieci elektroenergetycznej.

Pomieszczenie gospodarcze spełnia wymagania kotłowni na paliwo stałe, w związku z czym na etapie adaptacji istnieje możliwość zmiany sposobu ogrzewania.

Istnieje możliwość zaprojektowania innej konfiguracji instalacji w oparciu o przedstawione propozycje zawarte poniżej w Dodatkach do projektu.

Zawartość projektu

Dokumentacja projektowa zawiera:

• 3 egzemplarze projektu architektoniczno-budowlanego
• 3 egzemplarze projektu technicznego
• Projektowaną charakterystykę energetyczną budynku
• Analizę ekonomiczną i ekologiczną możliwości realizacji wysoce wydajnych systemów alternatywnych zaopatrzenia w energię i ciepło
• Kopię uprawnień budowlanych projektantów
• Bezpłatną zgodę na zmiany

Szczegółowa zawartość dokumentacji projektowej opisana jest na stronie Co zawiera dokumentacja projektowa?.
