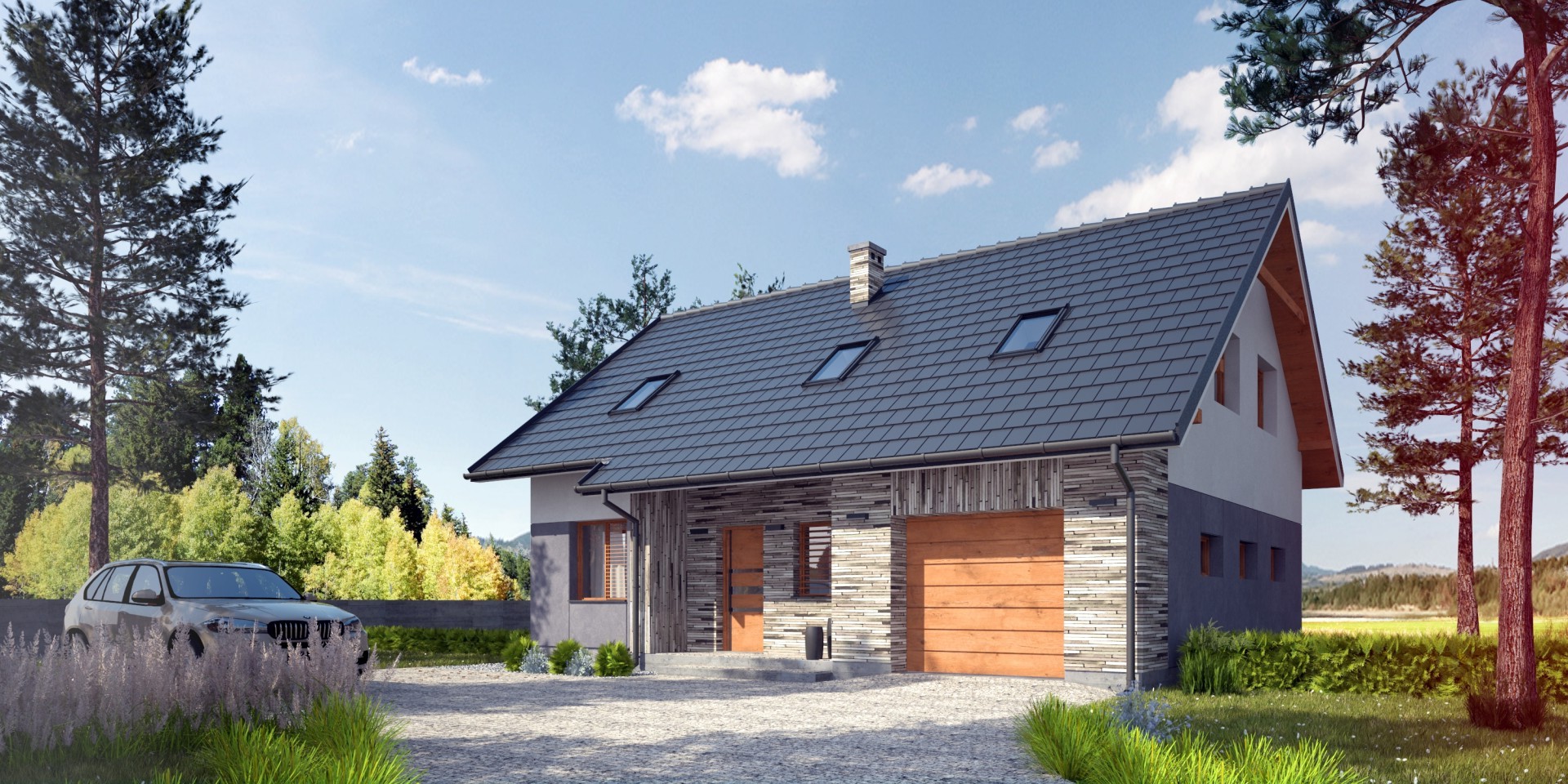

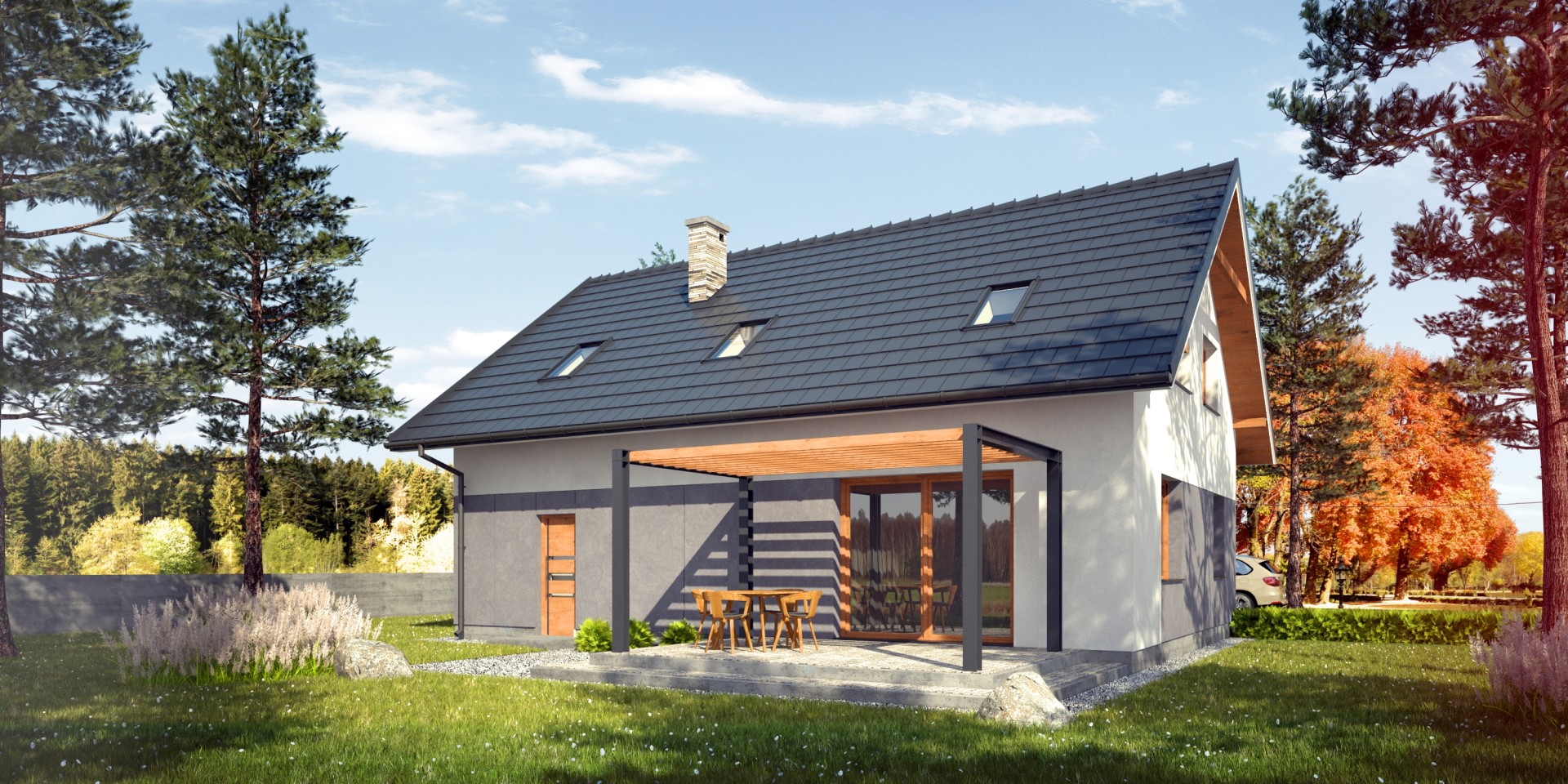

Simplex II G1

Projekt Simplex II G1
WERSJA PODSTAWOWA
LUSTRZANE ODBICIE

Projekt Simplex II G1

powierzchnia użytkowa podstawowa:
powierzchnia pomocnicza:
powierzchnia garażu:
powierzchnia razem:
powierzchnia zabudowy:
kubatura:
kąt nachylenia dachu:
wysokość budynku:
liczba kondygnacji nadziemnych:
97.47 m2
21.41 m2
20.57 m2
139.45 m2
109.80 m2
528.40 m3
38°
7.93 m
2


Rzuty

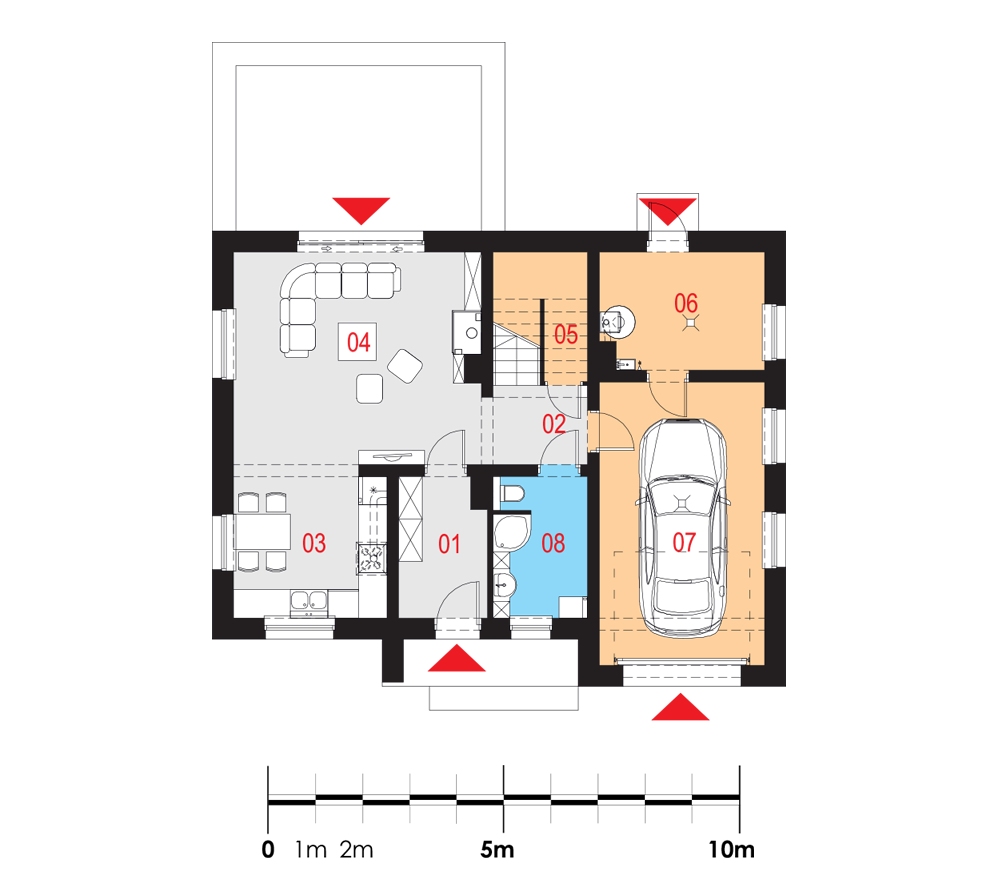

Parter


01 Wiatrołap
02 Komunikacja
03 Kuchnia z jadalnią
04 Pokój dzienny
05 Schowek
06 Pom. gosp.
07 Garaż
08 Łazienka
5.28 m2
3.29 m2
9.55 m2
23.15 m2
1.30 m2
8.36 m2
20.57 m2
5.82 m2

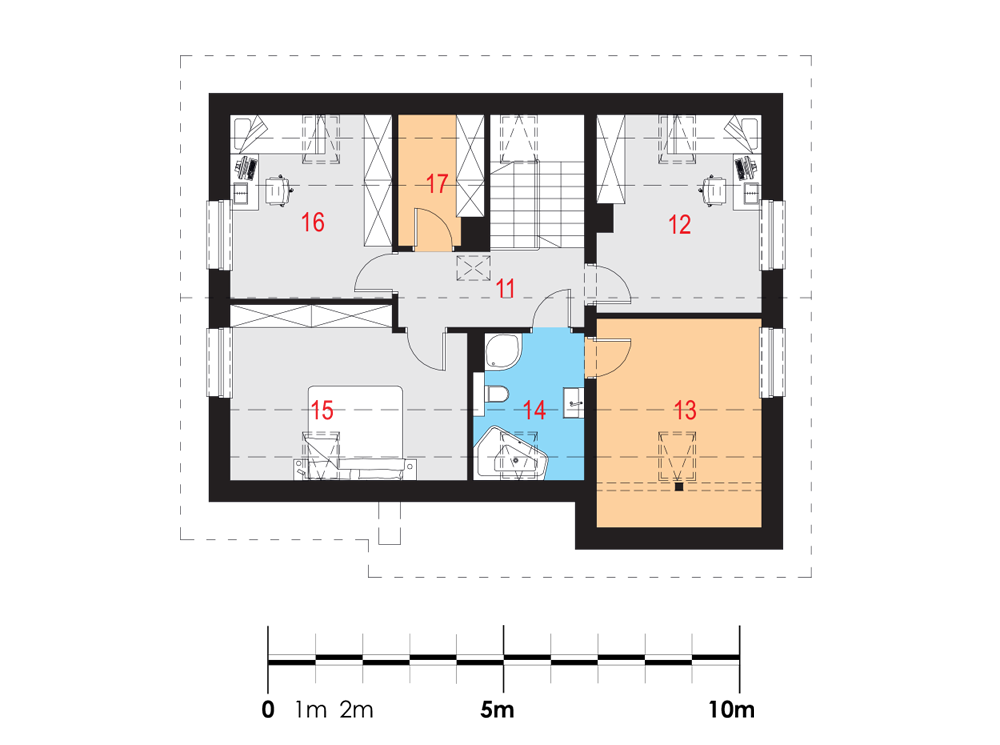

Poddasze


11 Komunikacja
12 Pokój
13 Pralnia
14 Łazienka
15 Sypialnia
16 Pokój
17 Suszarnia
11.88 m2
10.98 (14.06) m2
8.50 (15.20) m2
4.83 (7.04) m2
12.75 (17.41) m2
9.94 (13.10) m2
3.25 (4.97) m2

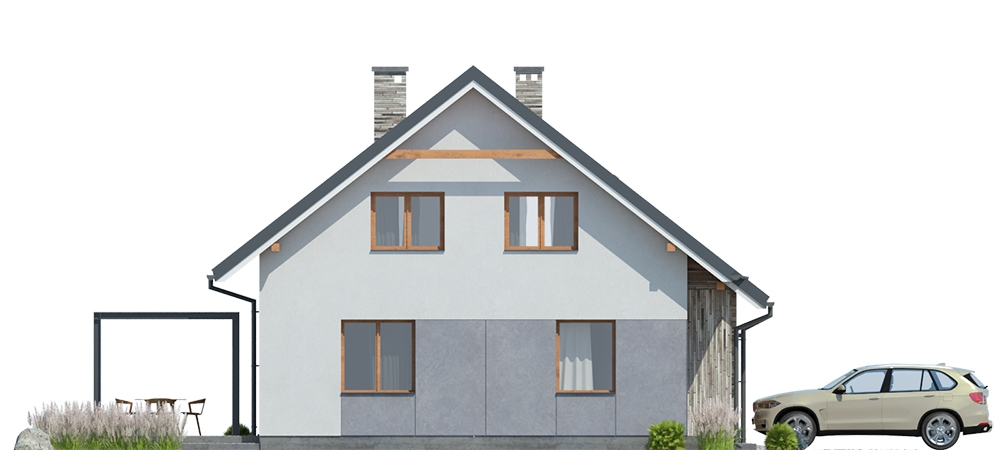

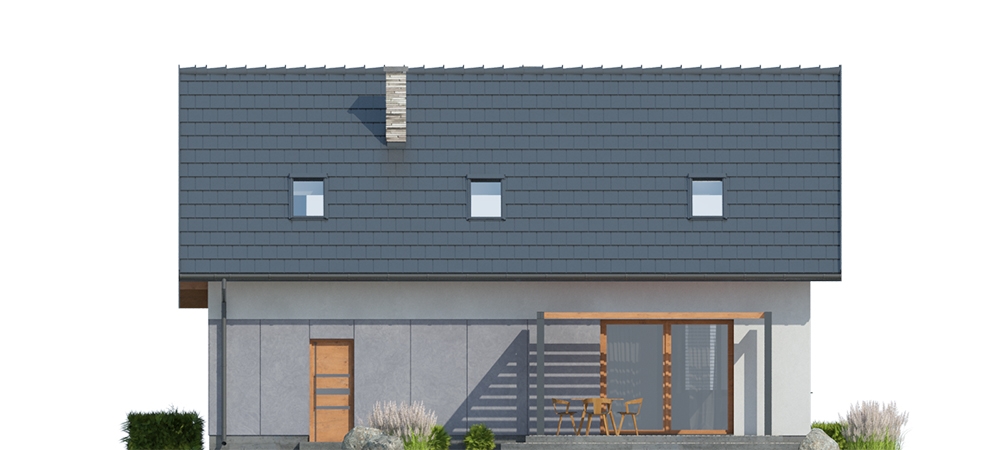

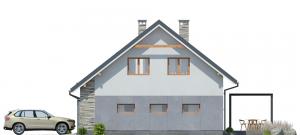

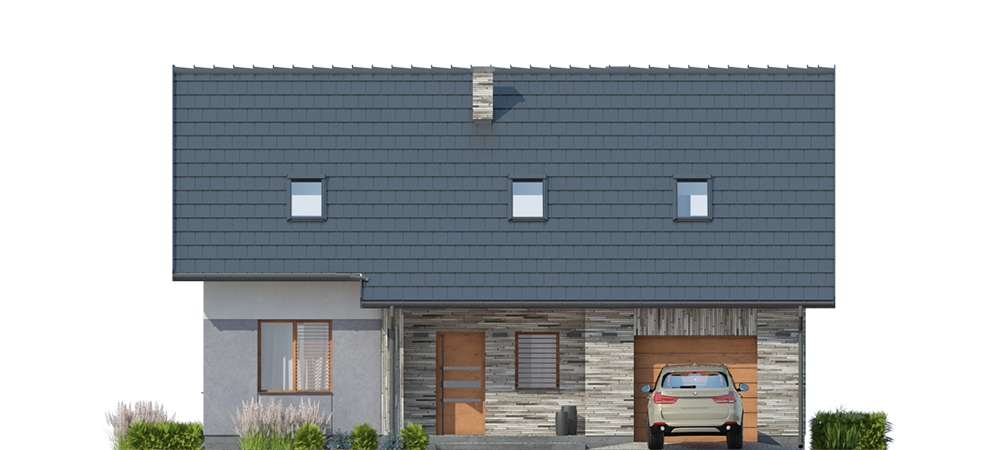

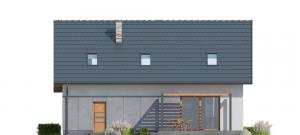

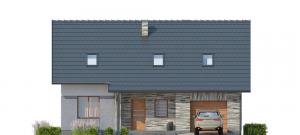

Elewacje

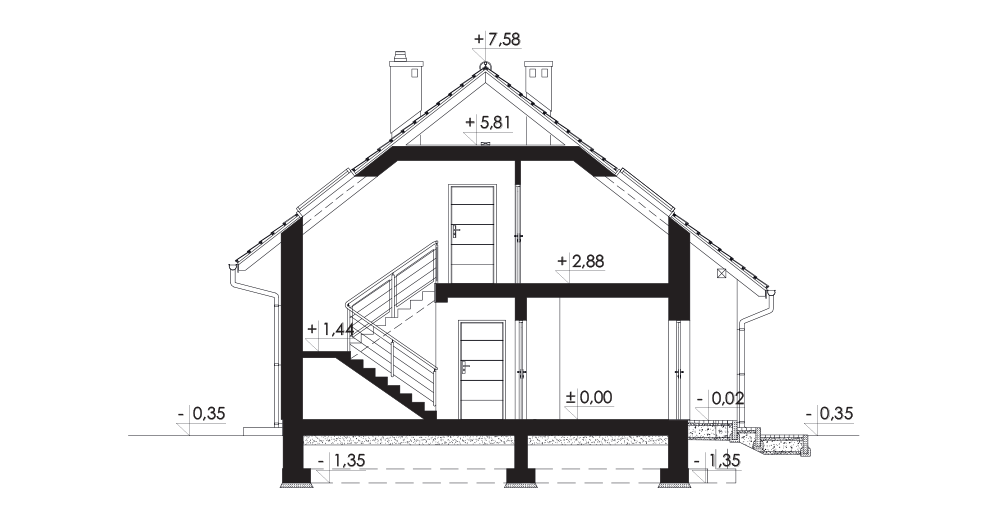

Przekrój

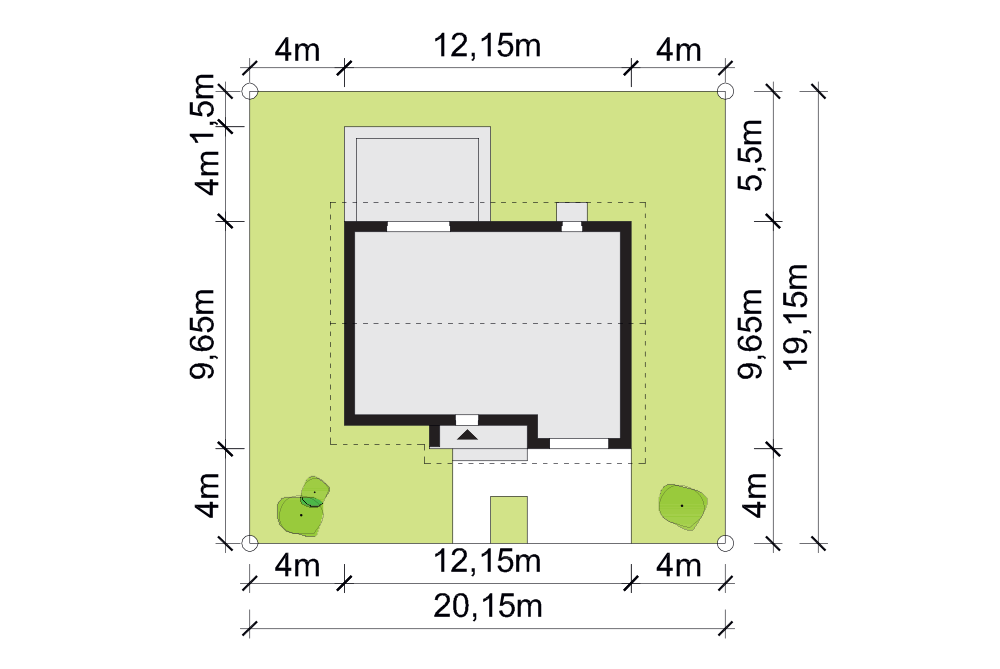

Usytuowanie na działce


Opis projektu

Dom jednorodzinny, wolnostojący, niepodpiwniczony z poddaszem użytkowym i garażem jednostanowiskowym.

Układ funkcjonalny:

Pokój dzienny z wyjściem na taras, kuchnia z jadalnią, trzy pokoje, dwie łazienki, schowek pod schodami, pomieszczenie gospodarcze, garaż.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny firmy LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Schody: żelbetowe, dwubiegowe ze spocznikiem.

Strop: płyta żelbetowa.

Ściana kolankowa: wysokość 103cm.

Dach: dwuspadowy, konstrukcja drewniana, pokryty dachówką ceramiczną.

Kocioł: gazowy lub na paliwo stałe.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.
