Suus I PG2

WERSJA PODSTAWOWA

LUSTRZANE ODBICIE

Projekt Suus I PG2

powierzchnia użytkowa podstawowa:

146,00 m²

powierzchnia pomocnicza:

93,38 m²

powierzchnia garażu:

32,20 m²

powierzchnia razem:

271,58 m²

powierzchnia zabudowy:

154,50 m²

kubatura:

1 135,50 m³

dach:

dwuspadowy

kąt nachylenia dachu:

35°

wymiary budynku (szer. x głęb.):

14,65 m x 12,15 m

wysokość budynku w kalenicy:

8,23 m

liczba kondygnacji nadziemnych:

2

liczba pokoi z salonem:

6

liczba łazienek i WC:

2

stanowiska postojowe w garażu:

2

Minimalne wymiary działki* (szer. x głęb.):

21,65 m x 20,15 m

* Dokładny opis znajduje się pod rysunkiem usytuowania

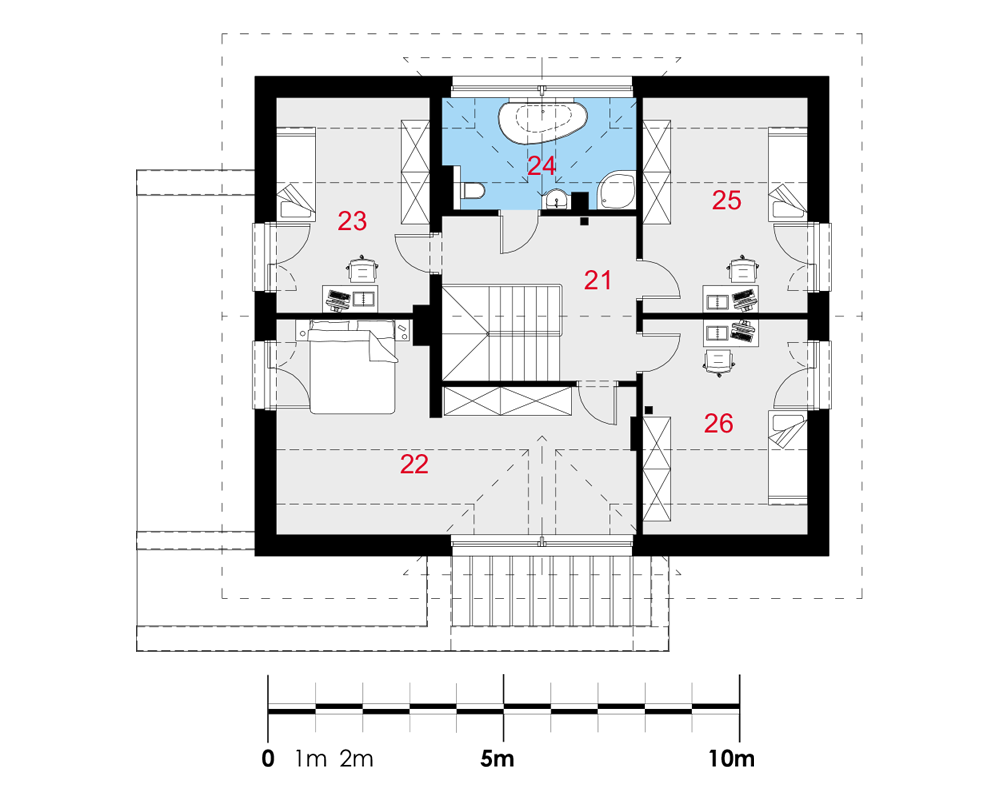

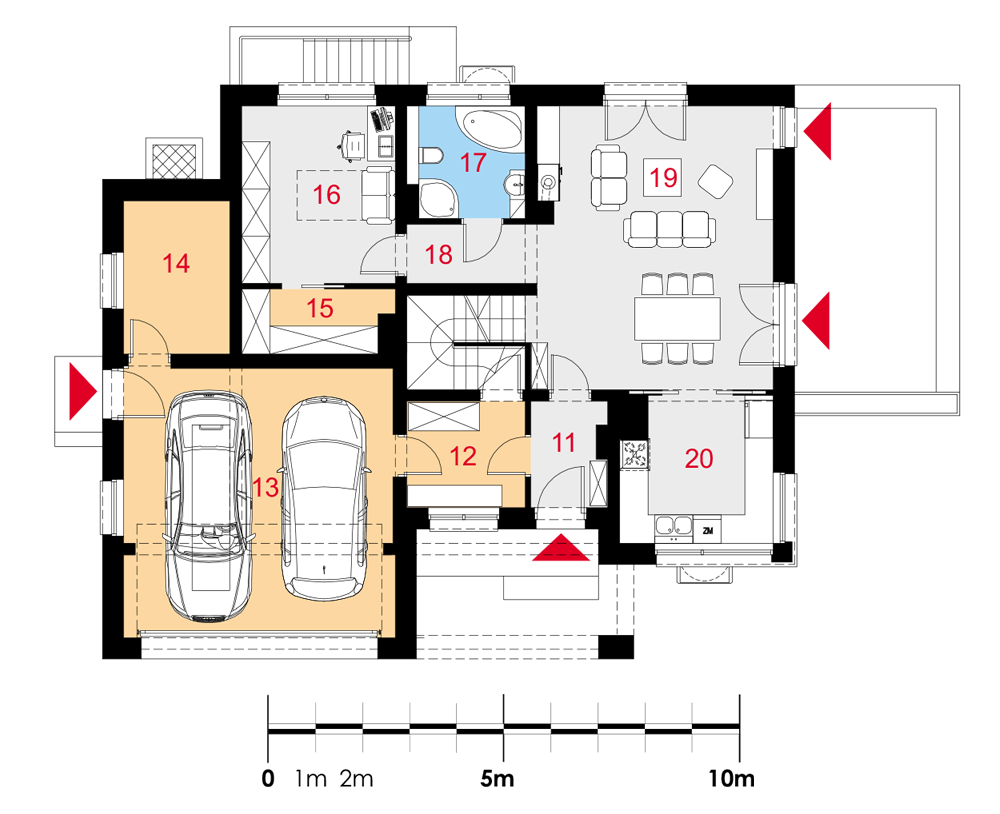

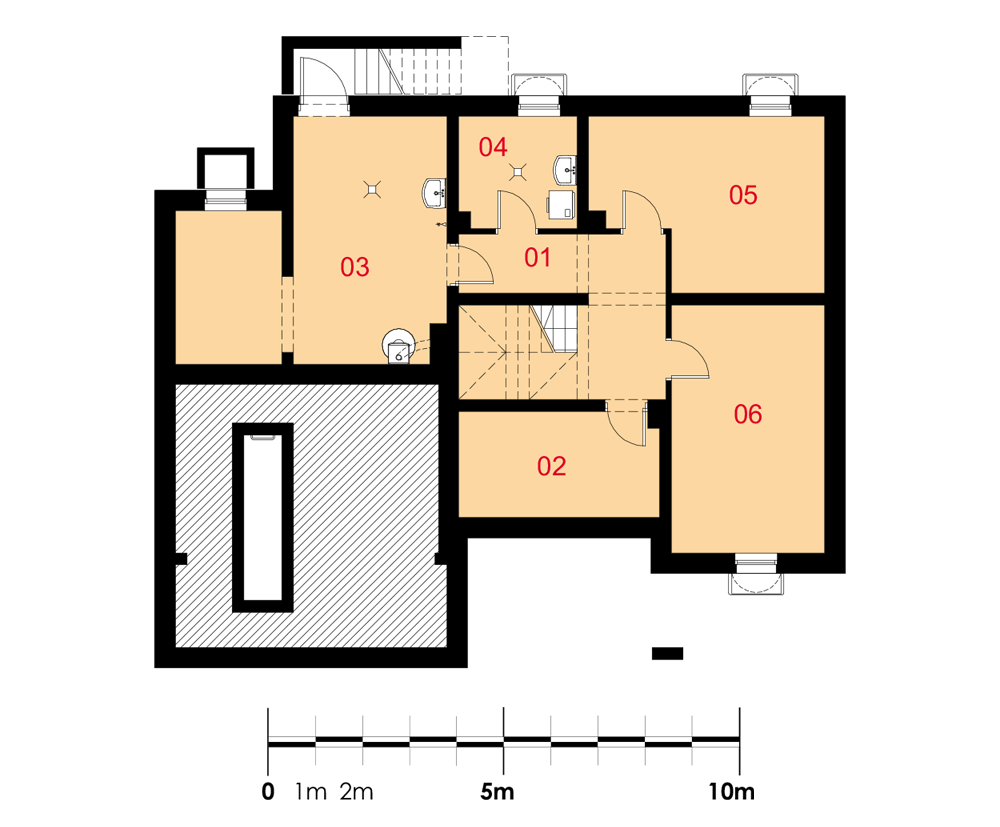

Rzuty

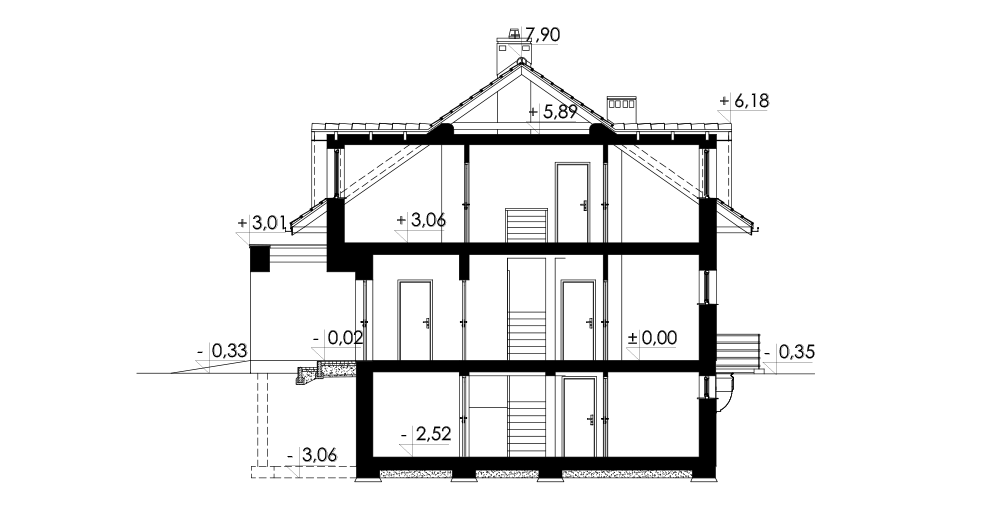

Przekrój

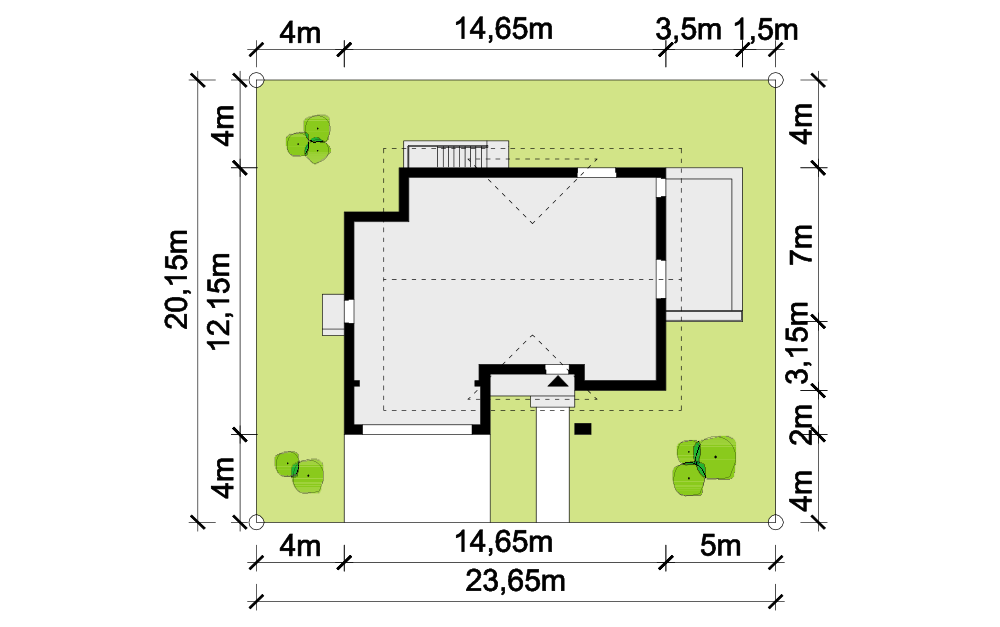

Usytuowanie na działce

Wymiary budynku (szerokość x głębokość): ​14,65m x 12,15m

Wymagane wymiary działki (szerokość x głębokość): 23,65m x 20,15m

Wprowadzając drobne zmiany adaptacyjne, takie jak:

• zmniejszenie tarasu,
• likwidacja okien i drzwi zewnętrznych na elewacji bocznej w garażu i pomieszczeniu gospodarczym,

minimalne wymagane wymiary działki wyniosą: 21,65m x 20,15m

Wizualizacje

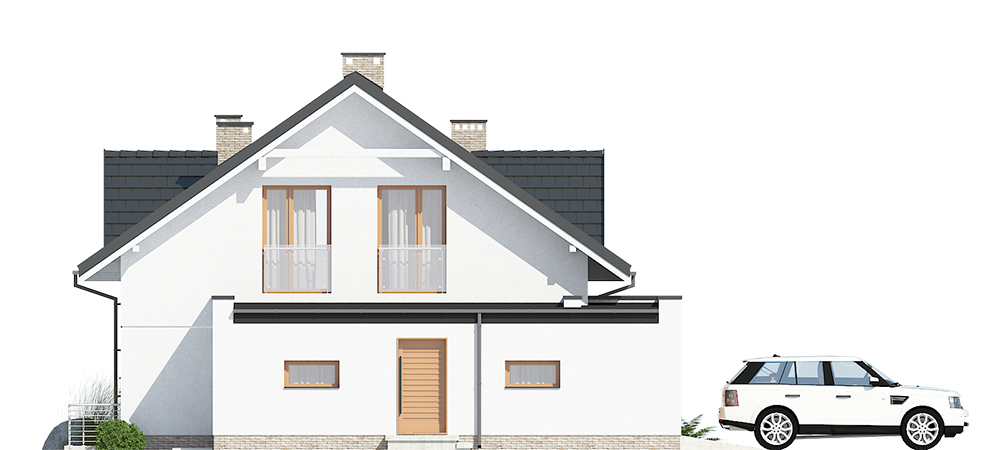

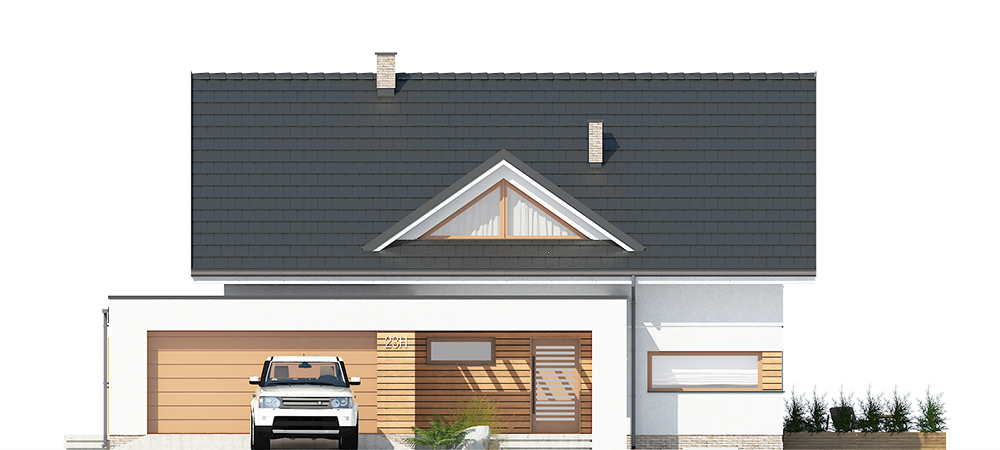

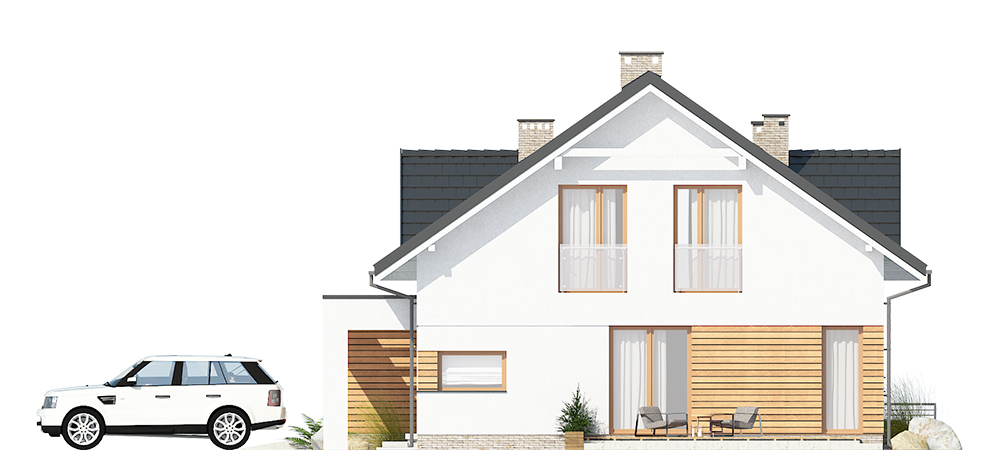

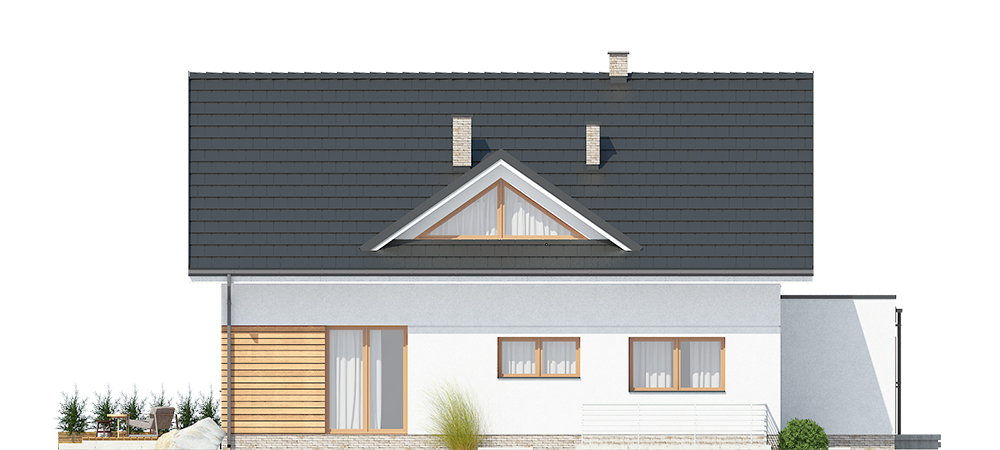

Elewacje

Opis projektu

Dom jednorodzinny o nowoczesnym wyglądzie, wolnostojący, podpiwniczony z poddaszem użytkowym i garażem dwustanowiskowym.

Układ funkcjonalny:

Pokój dzienny z jadalnią, pięć pokoi, kuchnia, dwie łazienki, dwie garderoby, garaż, pralnia, pięć pomieszczeń gospodarczych.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny firmy LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Schody: piwnica-parter, parter-poddasze: żelbetowe zabiegowe.

Strop: płyta żelbetowa.

Ściana kolankowa: wysokość 100 cm.

Dach: dwuspadowy, konstrukcja drewniana, pokryty dachówką ceramiczną.

Stolarka okienna i drzwiowa: okna i drzwi PVC, brama segmentowa, rolety zewnętrzne.

Instalacje

Źródło ciepła do ogrzewania: kocioł gazowy, kominek z płaszczem wodnym na biomasę.

Źródło ciepła do ogrzewania wody użytkowej: kocioł gazowy, kominek z płaszczem wodnym na biomasę, zestaw solarny (kolektory słoneczne).

Wentylacja: grawitacyjna.

Energia elektryczna: zasilanie z sieci elektroenergetycznej.

Pomieszczenie gospodarcze spełnia wymagania kotłowni na paliwo stałe, w związku z czym na etapie adaptacji istnieje możliwość zmiany sposobu ogrzewania.

Istnieje możliwość zaprojektowania innej konfiguracji instalacji w oparciu o przedstawione propozycje zawarte poniżej w Dodatkach do projektu.

Zawartość projektu

Dokumentacja projektowa zawiera:

• 3 egzemplarze projektu architektoniczno-budowlanego
• 3 egzemplarze projektu technicznego
• Projektowaną charakterystykę energetyczną budynku
• Analizę ekonomiczną i ekologiczną możliwości realizacji wysoce wydajnych systemów alternatywnych zaopatrzenia w energię i ciepło
• Kopię uprawnień budowlanych projektantów
• Bezpłatną zgodę na zmiany

Szczegółowa zawartość dokumentacji projektowej opisana jest na stronie Co zawiera dokumentacja projektowa?.
