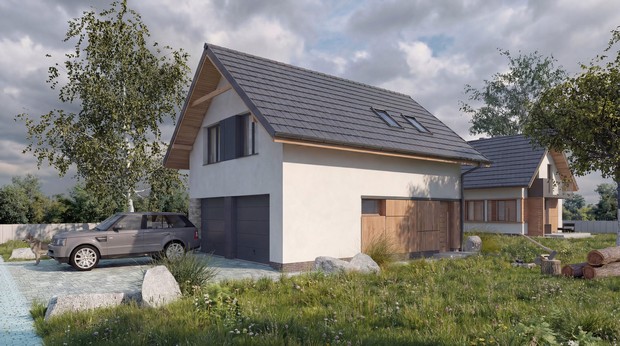

Vehiculum I G2

Projekt Vehiculum I G2
WERSJA PODSTAWOWA
LUSTRZANE ODBICIE

Projekt Vehiculum I G2

powierzchnia użytkowa podstawowa:
powierzchnia pomocnicza:
powierzchnia garażu:
powierzchnia razem:
powierzchnia zabudowy:
kubatura:
kąt nachylenia dachu:
wysokość budynku:
liczba kondygnacji nadziemnych:
56.20 m2
0.00 m2
34.80 m2
91.00 m2
63.15 m2
312.08 m3
40°
7.61 m
2


Rzuty

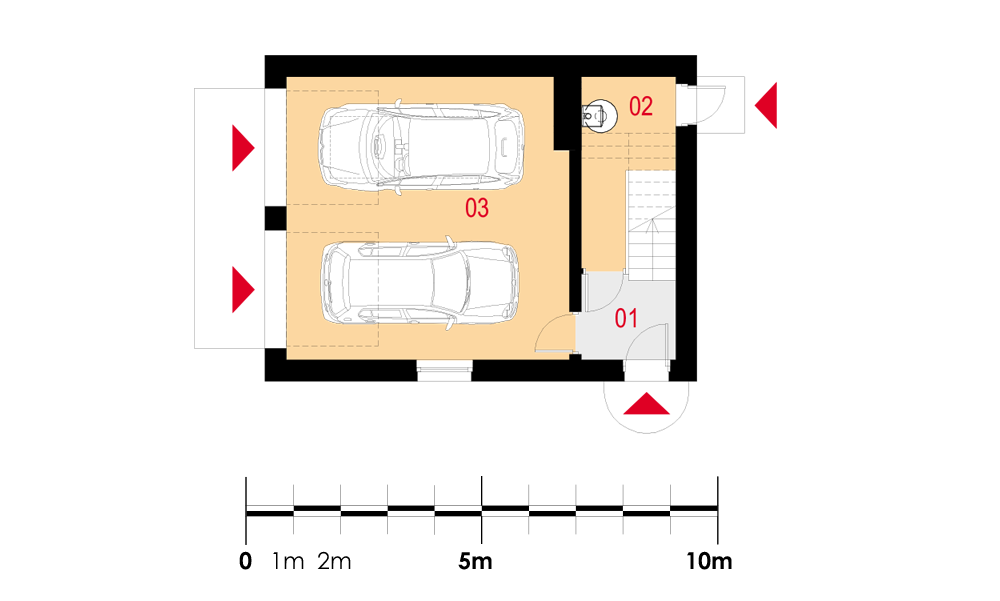

Parter


01 Wiatrołap
02 Pom. gosp.
03 Garaż
3.55 m2
5.75 m2
34.80 m2

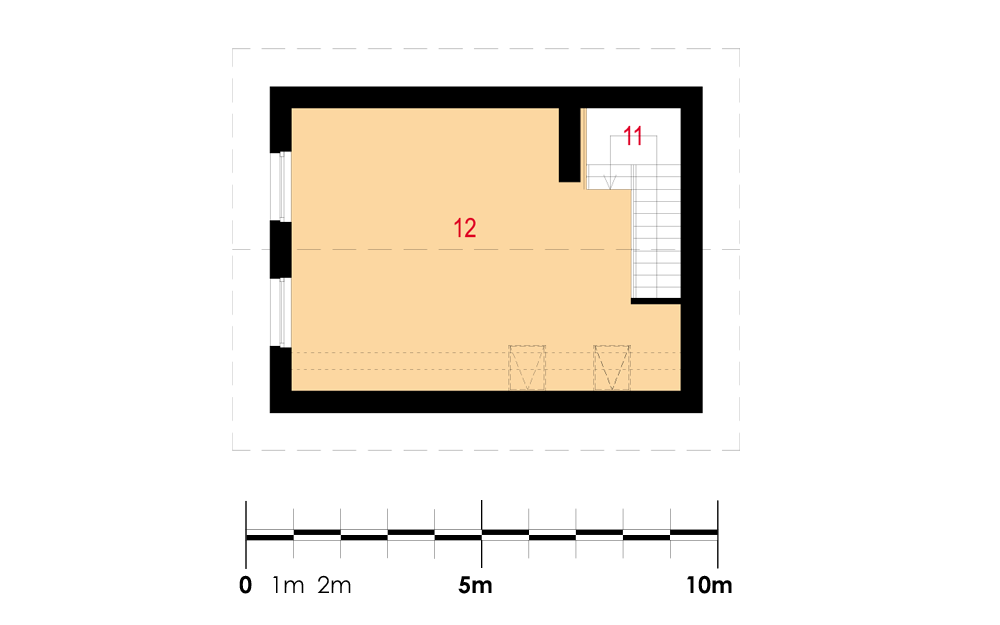

Poddasze


11 Komunikacja
12 Poddasze
8.55 m2
38.35 (42.60) m2

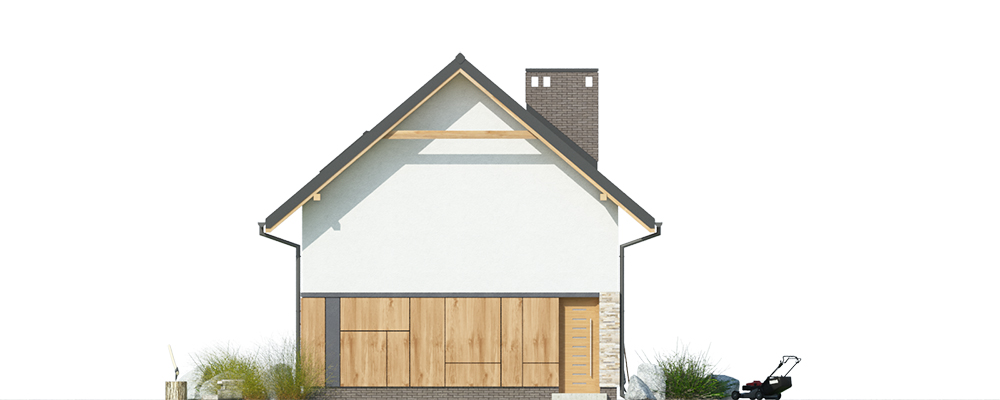

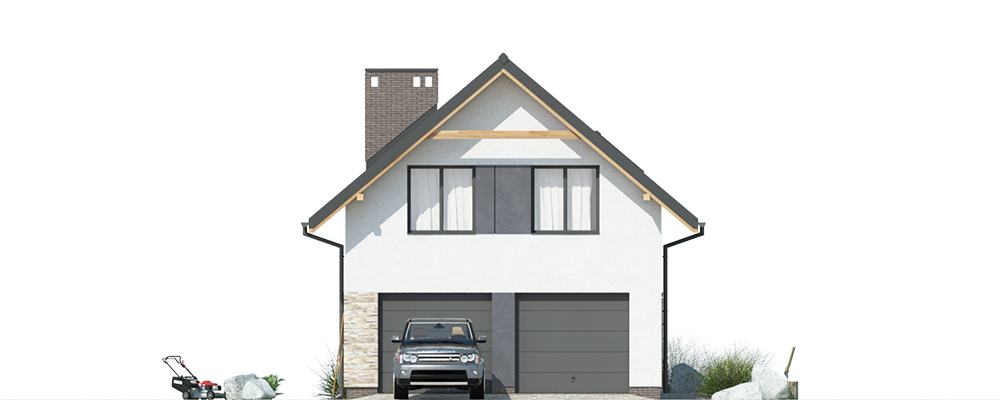

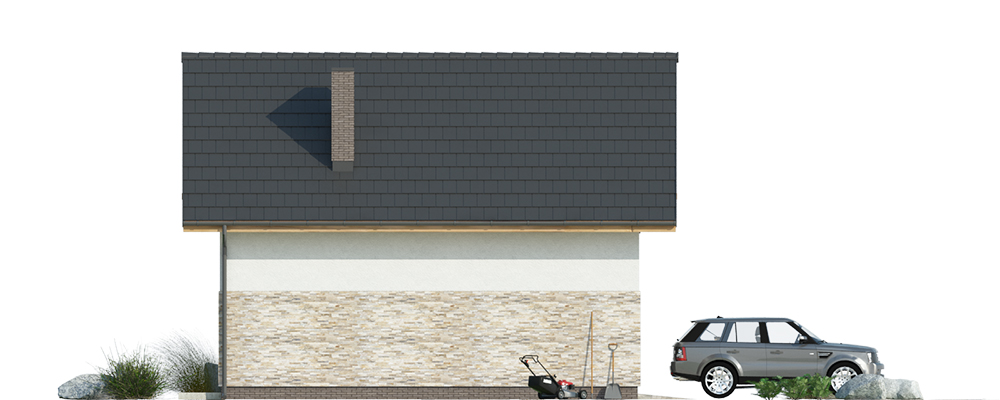

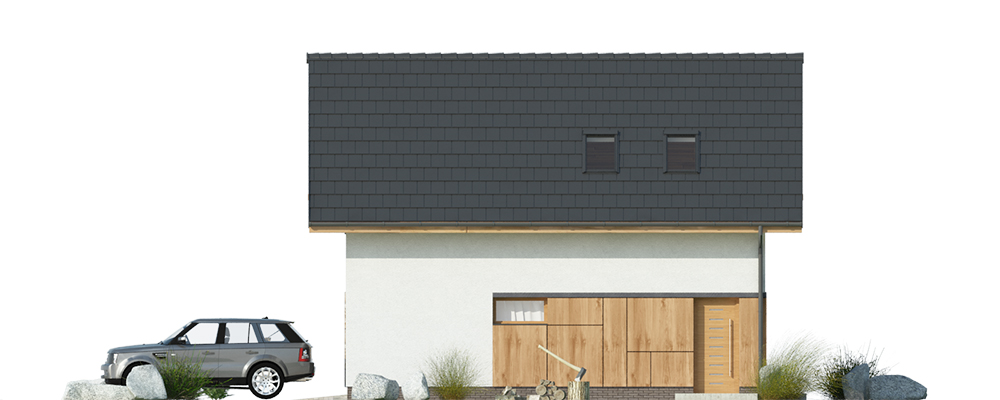

Elewacje

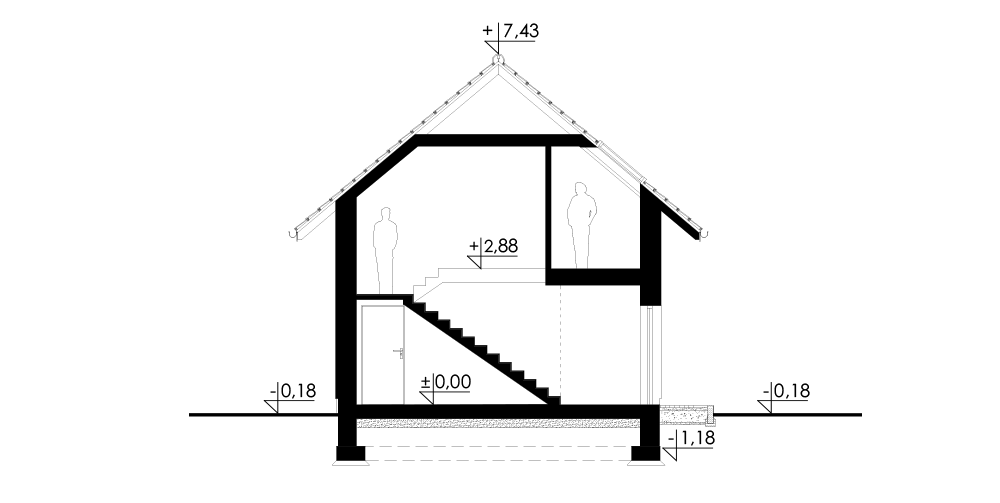

Przekrój

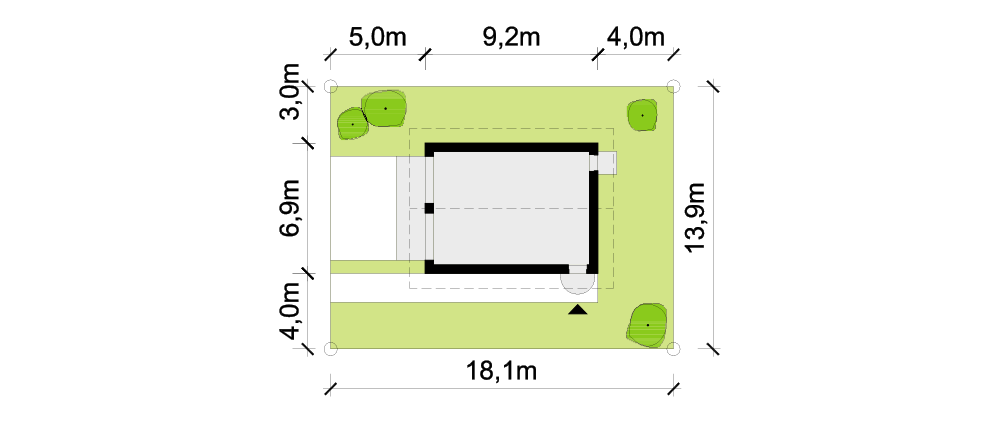

Usytuowanie na działce


Opis projektu

Garaż dwustanowiskowy, wolnostojący, niepodpiwniczony z poddaszem.

Układ funkcjonalny: Garaż, pomieszczenie gospodarcze, poddasze.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny firmy LEIER o gr.i 25cm + styropian Termo Organika o gr. 20cm + tynk.

Schody: żelbetowe, dwubiegowe ze spocznikiem.

Strop: płyta żelbetowa.

Dach: dwuspadowy, konstrukcja drewniana, pokryty dachówką ceramiczną.

Kocioł: gazowy lub na paliwo stałe.

Stolarka okienna i drzwiowa: okna i drzwi  PVC, brama garażowa segmentowa.
