Supremus I G2

WERSJA PODSTAWOWA

LUSTRZANE ODBICIE

Projekt Supremus I G2

powierzchnia użytkowa podstawowa:

166,80 m²

powierzchnia pomocnicza:

33,36 m²

powierzchnia garażu:

62,07 m²

powierzchnia razem:

262,23 m²

powierzchnia zabudowy:

329,76 m²

kubatura:

1 628,78 m³

dach:

wielospadowy

kąt nachylenia dachu:

30°

wymiary budynku (szer. x głęb.):

21,65 m x 21,90 m

wysokość budynku w kalenicy:

6,67 m

liczba kondygnacji nadziemnych:

1

liczba pokoi z salonem:

5

liczba łazienek i WC:

2

stanowiska postojowe w garażu:

2

Minimalne wymiary działki* (szer. x głęb.):

29,65 m x 29,90 m

* Dokładny opis znajduje się pod rysunkiem usytuowania

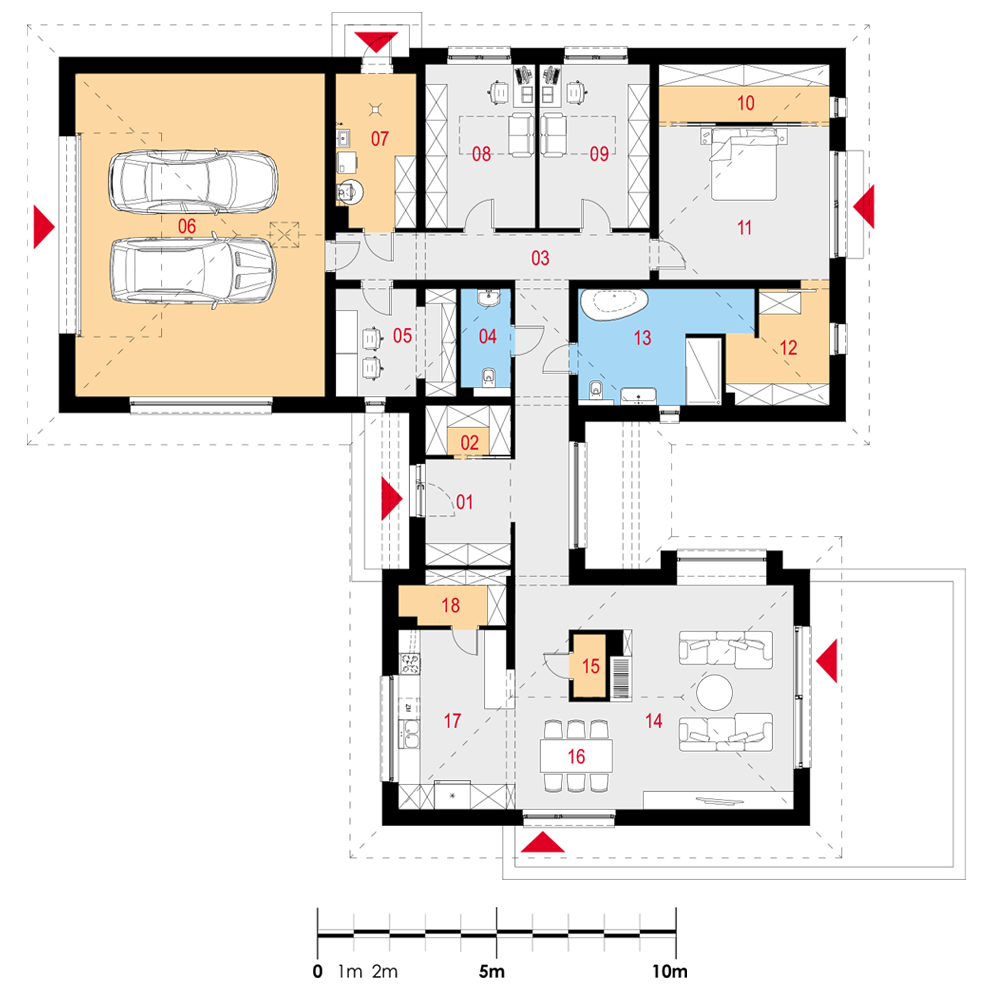

Rzuty

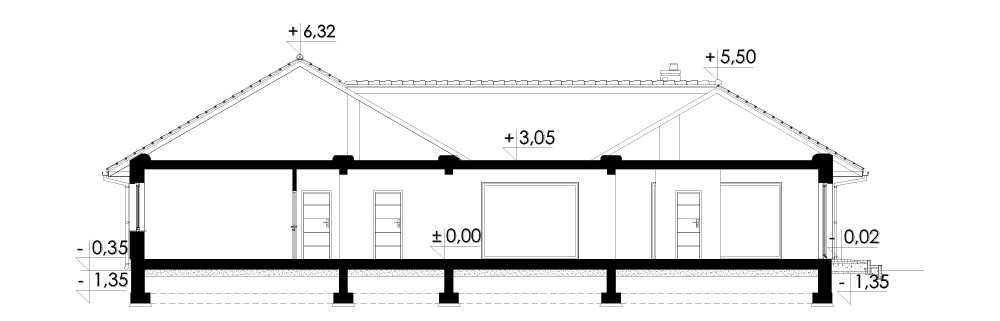

Przekrój

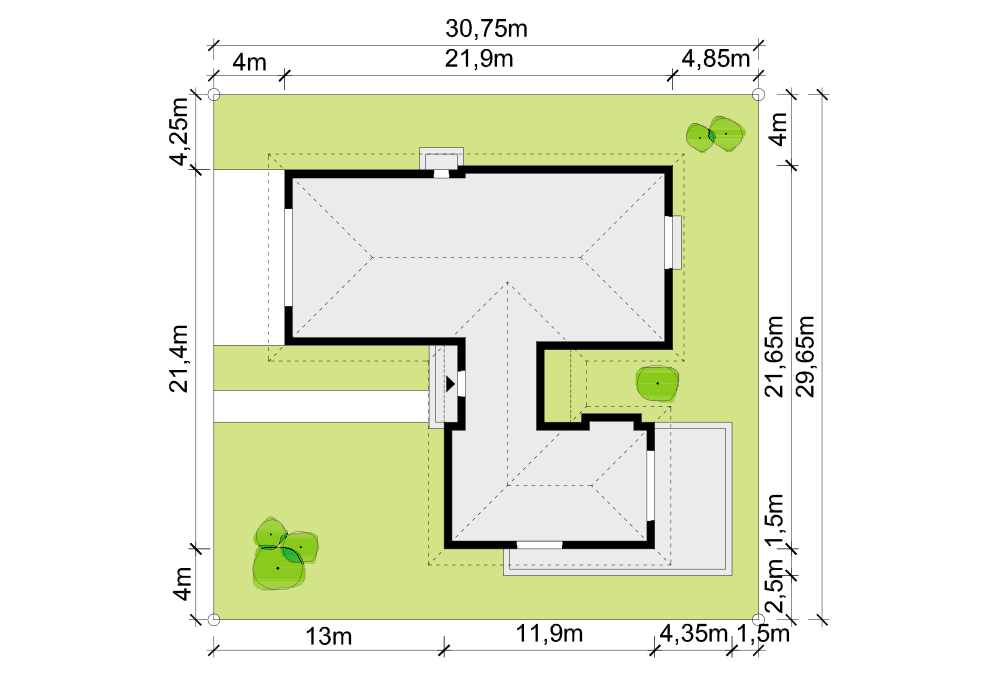

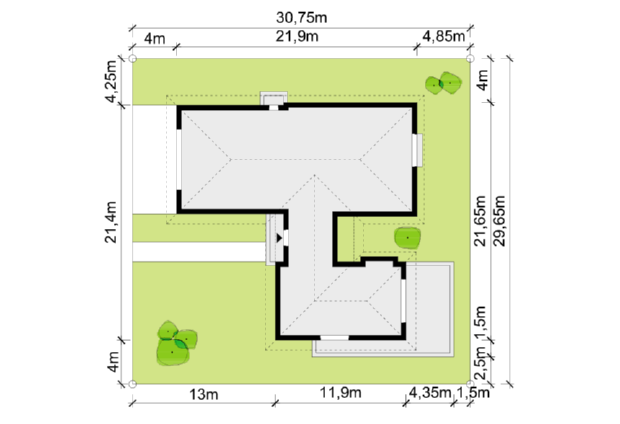

Usytuowanie na działce

Wymiary budynku (szerokość x głębokość): ​21,65m x 21,90m

Wymagane wymiary działki (szerokość x głębokość): 29,65m x 30,75m

Wprowadzając drobne zmiany adaptacyjne, takie jak:

• zmniejszenie tarasu,

minimalne wymagane wymiary działki wyniosą: 29,65m x 29,90m

Wizualizacje

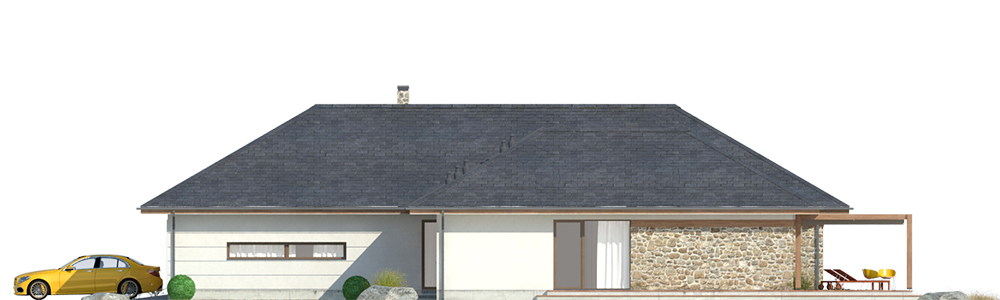

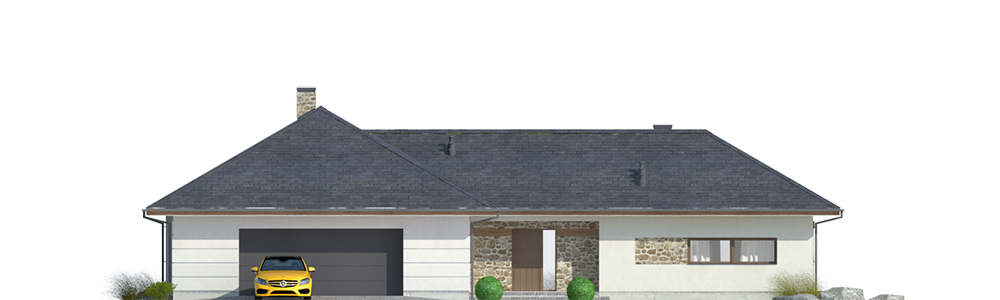

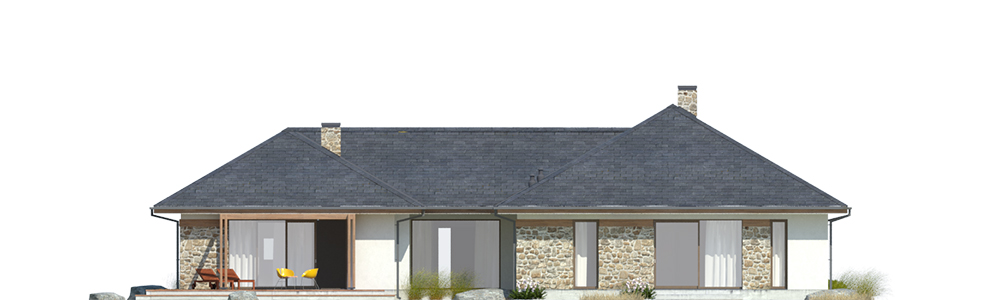

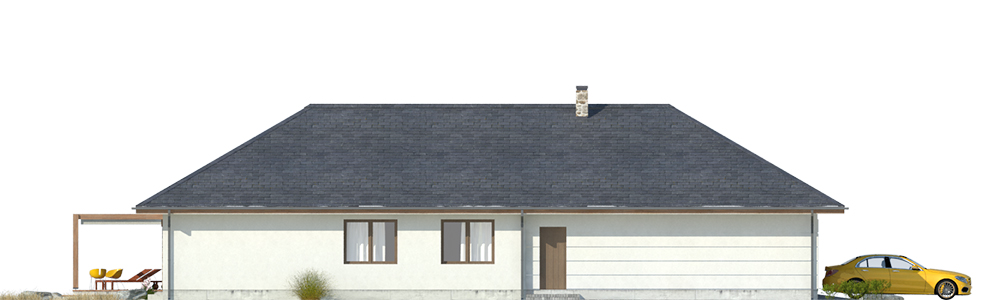

Elewacje

Opis projektu

Nowoczesny parterowy dom jednorodzinny z dachem spadzistym, wolnostojący, niepodpiwniczony z dużym garażem dwustanowiskowym w którym strefa dzienna została wyraźnie oddzielona od strefy nocnej.

Układ funkcjonalny:

Pokój dzienny, jadalnia, kuchnia, spiżarka, cztery pokoje, dwie łazienki, trzy garderoby, schowek, pomieszczenie gospodarcze, garaż.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Strop: drewniany, z prefabrykowanych wiązarów dachowych.

Dach: drewniany, z prefabrykowanych wiązarów dachowych.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.

Instalacje

Źródło ciepła do ogrzewania: kocioł gazowy, kominek z płaszczem wodnym na biomasę.

Źródło ciepła do ogrzewania wody użytkowej: kocioł gazowy, kominek z płaszczem wodnym na biomasę, zestaw solarny (kolektory słoneczne).

Wentylacja: grawitacyjna.

Energia elektryczna: zasilanie z sieci elektroenergetycznej.

Pomieszczenie gospodarcze spełnia wymagania kotłowni na paliwo stałe, w związku z czym na etapie adaptacji istnieje możliwość zmiany sposobu ogrzewania.

Istnieje możliwość zaprojektowania innej konfiguracji instalacji w oparciu o przedstawione propozycje zawarte poniżej w Dodatkach do projektu.

Zawartość projektu

Dokumentacja projektowa zawiera:

• 3 egzemplarze projektu architektoniczno-budowlanego
• 3 egzemplarze projektu technicznego
• Projektowaną charakterystykę energetyczną budynku
• Analizę ekonomiczną i ekologiczną możliwości realizacji wysoce wydajnych systemów alternatywnych zaopatrzenia w energię i ciepło
• Kopię uprawnień budowlanych projektantów
• Bezpłatną zgodę na zmiany

Szczegółowa zawartość dokumentacji projektowej opisana jest na stronie Co zawiera dokumentacja projektowa?.
