Similis II PG1

Projekt Similis II PG1
WERSJA PODSTAWOWA
LUSTRZANE ODBICIE

Projekt Similis II PG1

powierzchnia użytkowa podstawowa:
powierzchnia pomocnicza:
powierzchnia garażu:
powierzchnia razem:
powierzchnia zabudowy:
kubatura:
kąt nachylenia dachu:
wysokość budynku:
liczba kondygnacji nadziemnych:
126.25 m2
68.48 m2
19.91 m2
214.73 m2
111.00 m2
742.60 m3
42°
8.86 m
2


Rzuty

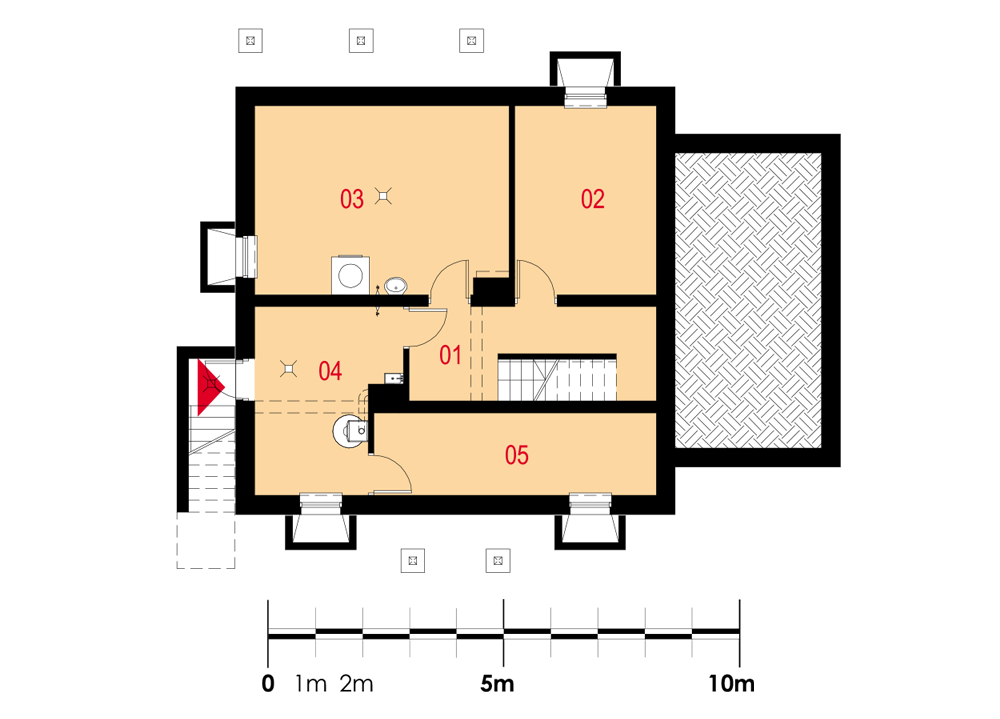

Piwnica


01 Komunikacja
02 Pralnia i suszarnia
03 Pom. gosp.
04 Pom. gosp.
05 Pom. gosp.
9.05 m2
11.76 m2
20.82 m2
12.51 m2
10.26 m2

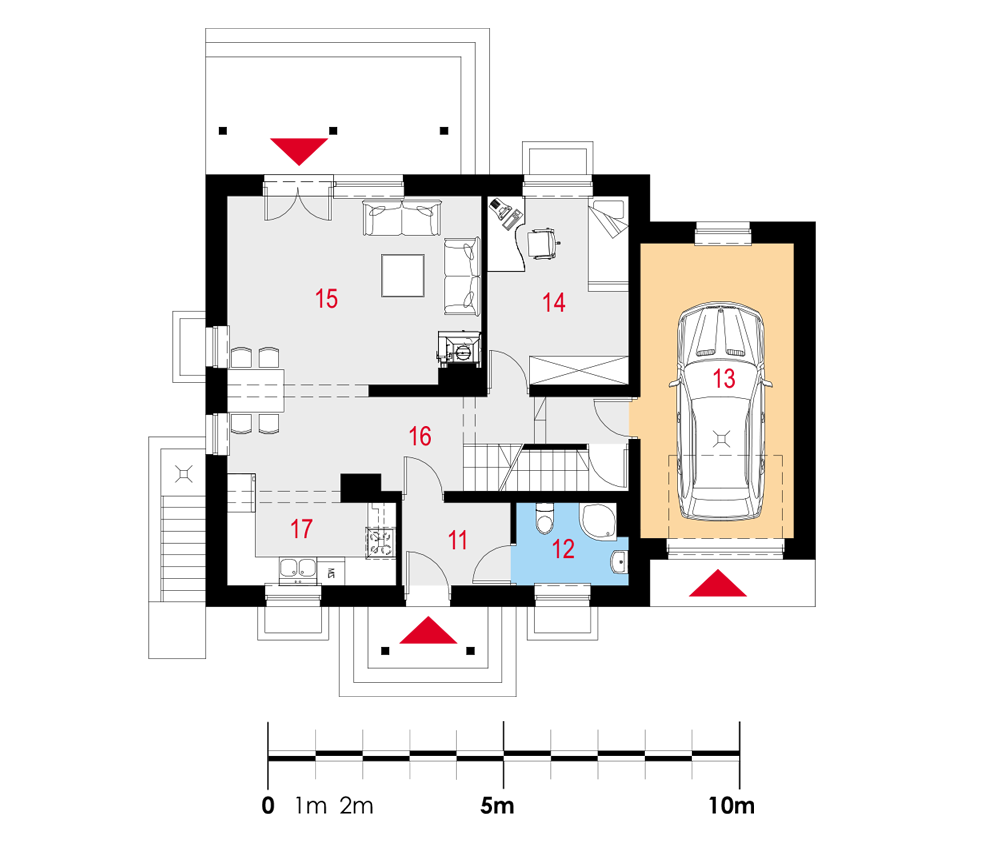

Parter


11 Wiatrołap
12 Łazienka
13 Garaż
14 Pokój
15 Salon z jadalnią
16 Komunikacja
17 Kuchnia
3.94 m2
3.90 m2
19.91 m2
11.76 m2
26.33 m2
11.90 m2
7.57 m2

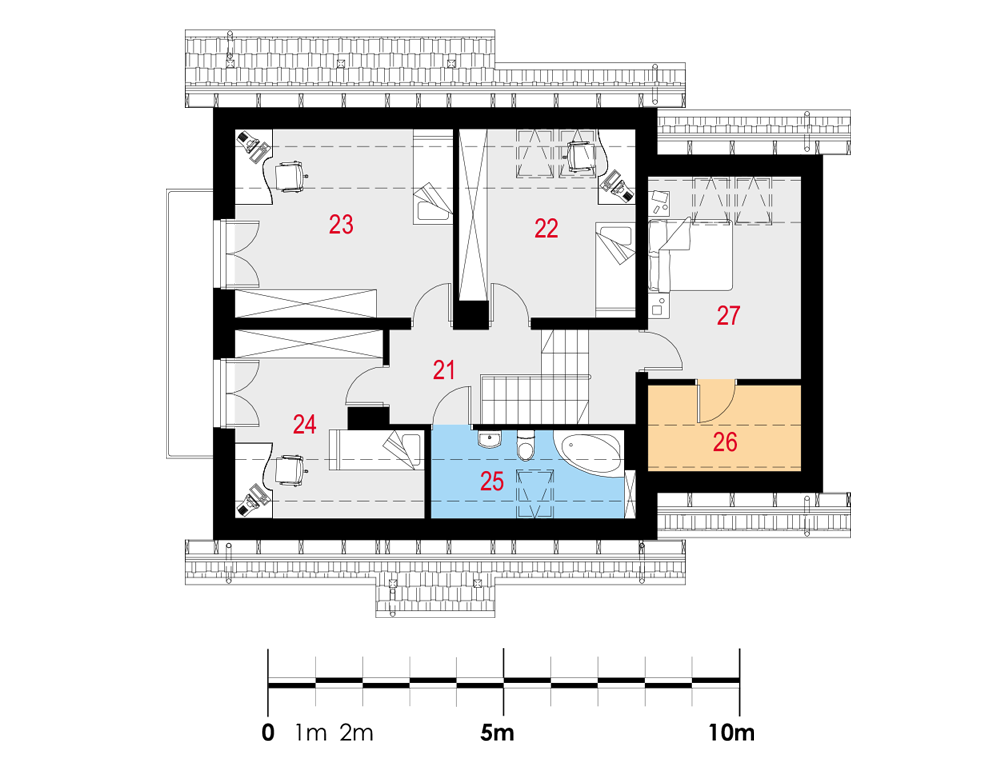

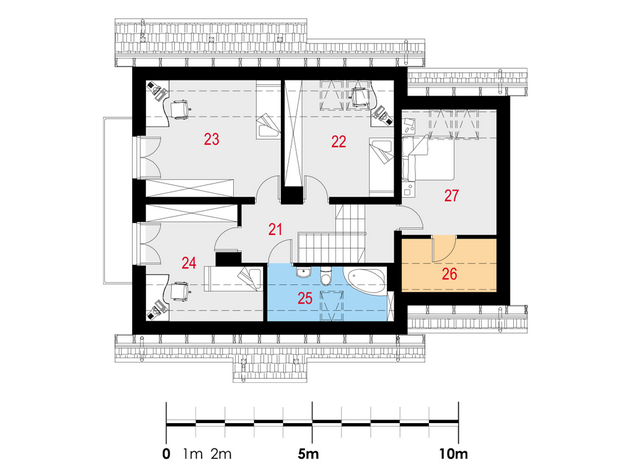

Poddasze


21 Komunikacja
22 Pokój
23 Pokój
24 Pokój
25 Łazienka
26 Garderoba
27 Sypialnia
8.05 m2
11.44 (14.48) m2
14.52 (18.15) m2
10.41 (13.62) m2
4.42 (7.81) m2
4.17 (5.83) m2
12.01 (13.70) m2

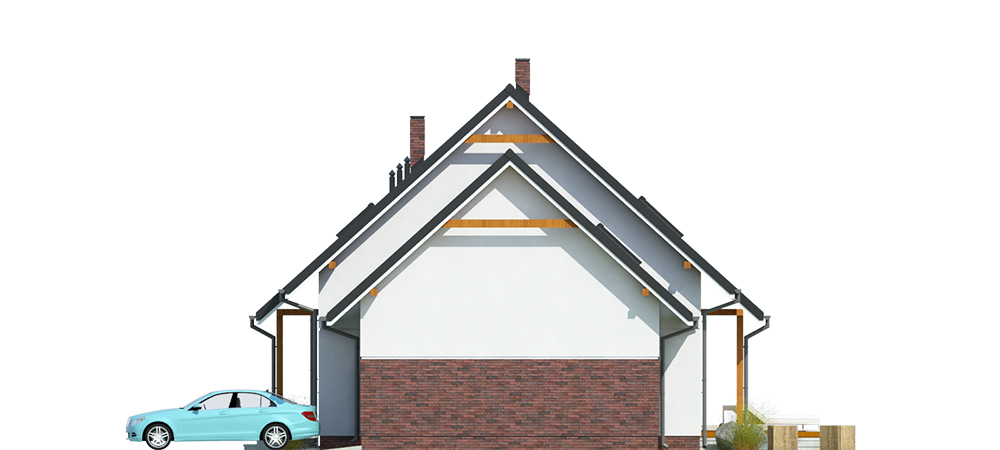

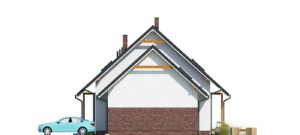

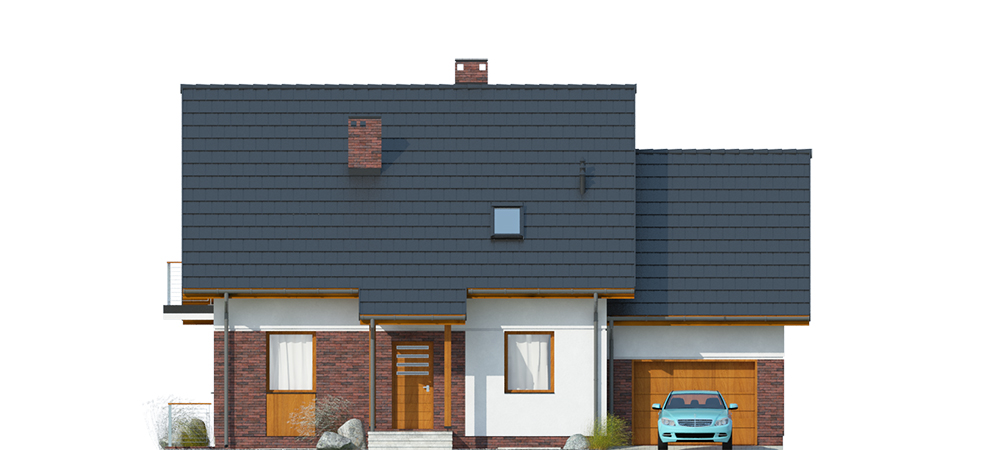

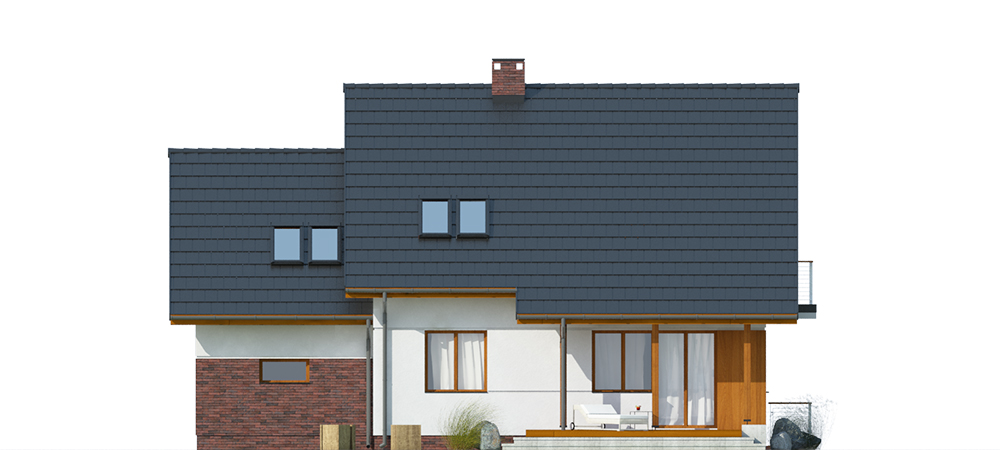

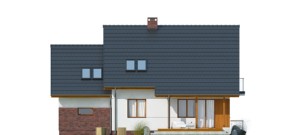

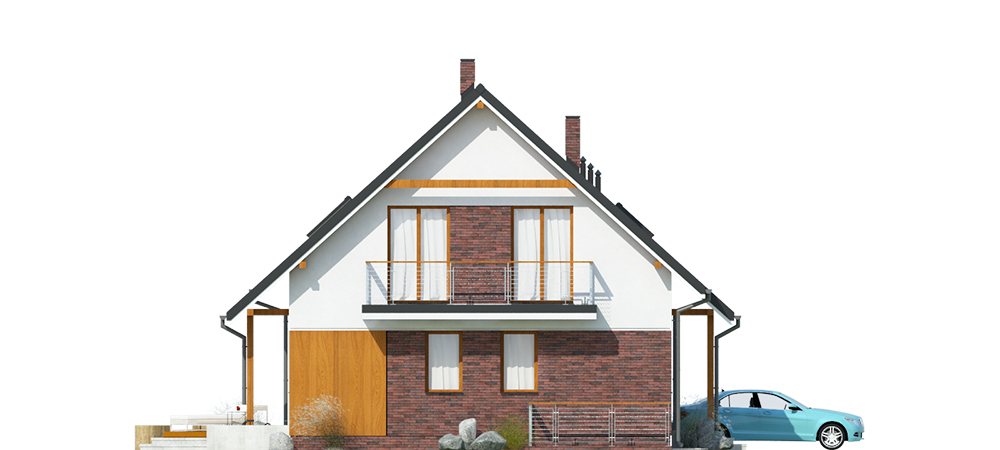

Elewacje

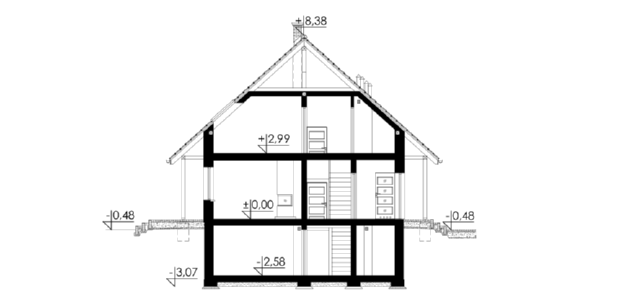

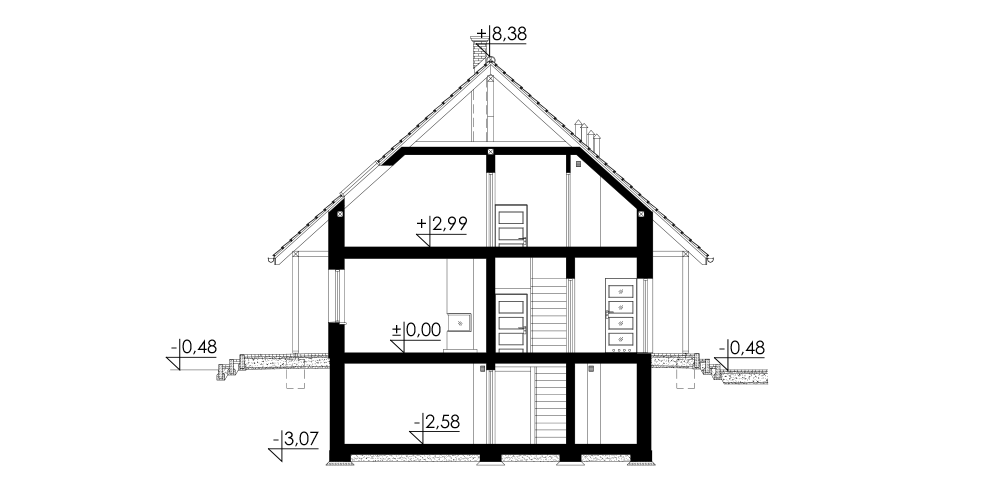

Przekrój

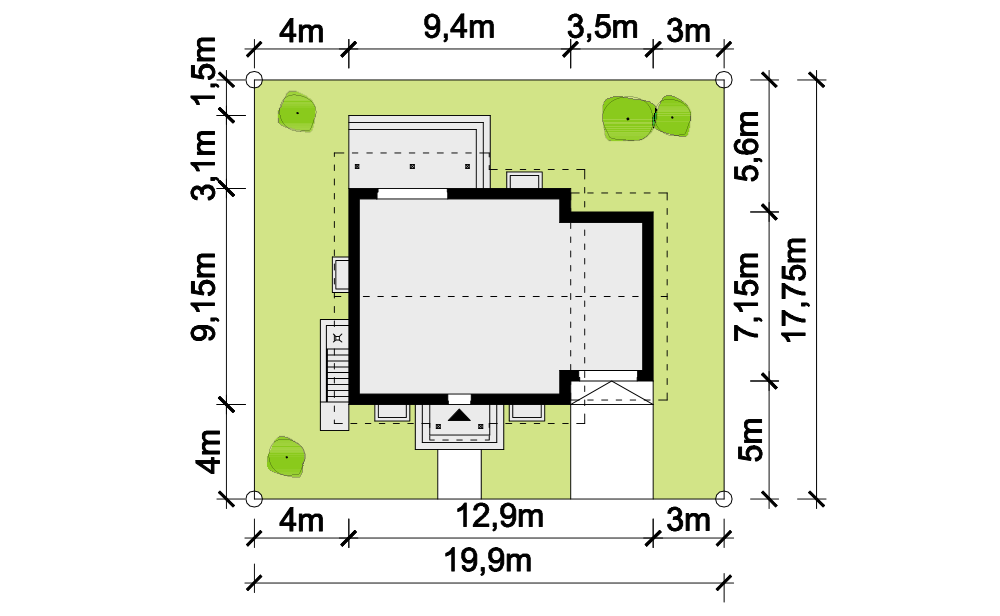

Usytuowanie na działce


Opis projektu

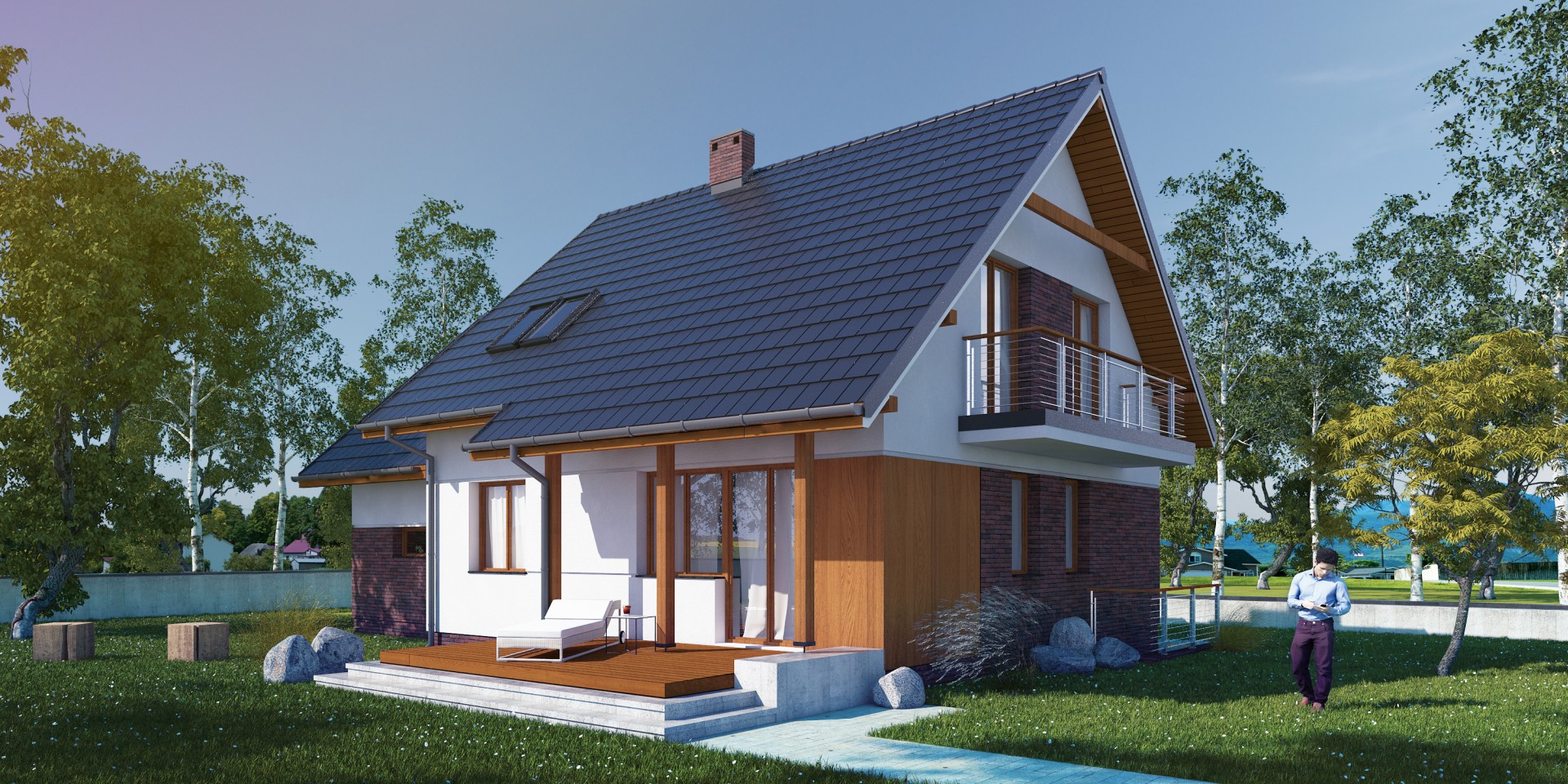

Dom jednorodzinny, wolnostojący, częściowo podpiwniczony, z poddaszem użytkowym i garażem  jednostanowiskowym.

Układ funkcjonalny:

Salon z jadalnią i wyjściem na taras, 5 pokoi, kuchnia, 2 łazienki, garderoba, garaż, pralnia z suszarnią, 3 pomieszczenia gospodarcze.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny LEIER o gr. 30cm + styropian Termo Organika o gr. 15cm + tynk.

Schody: piwnica-parter: żelbetowe jednobiegowe; parter-poddasze: żelbetowe dwubiegowe ze spocznikiem

Strop: płyta żelbetowa.

Ściana kolankowa: nad garażem o wysokości 132cm, nad częścią mieszkalną o wysokości 107cm.

Dach: dwuspadowy, konstrukcja drewniana, pokryty dachówką ceramiczną.

Kocioł: gazowy lub na paliwo stałe.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.
