Similis V PG1

Projekt Similis V PG1
WERSJA PODSTAWOWA
LUSTRZANE ODBICIE

Projekt Similis V PG1

powierzchnia użytkowa podstawowa:
powierzchnia pomocnicza:
powierzchnia garażu:
powierzchnia razem:
powierzchnia zabudowy:
kubatura:
kąt nachylenia dachu:
wysokość budynku:
liczba kondygnacji nadziemnych:
113.10 m2
93.48 m2
24.50 m2
231.08 m2
116.40 m2
991.60 m3
42°
8.88 m
2


Rzuty

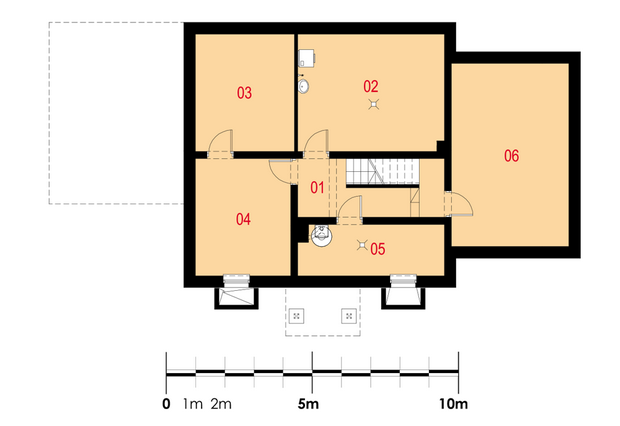

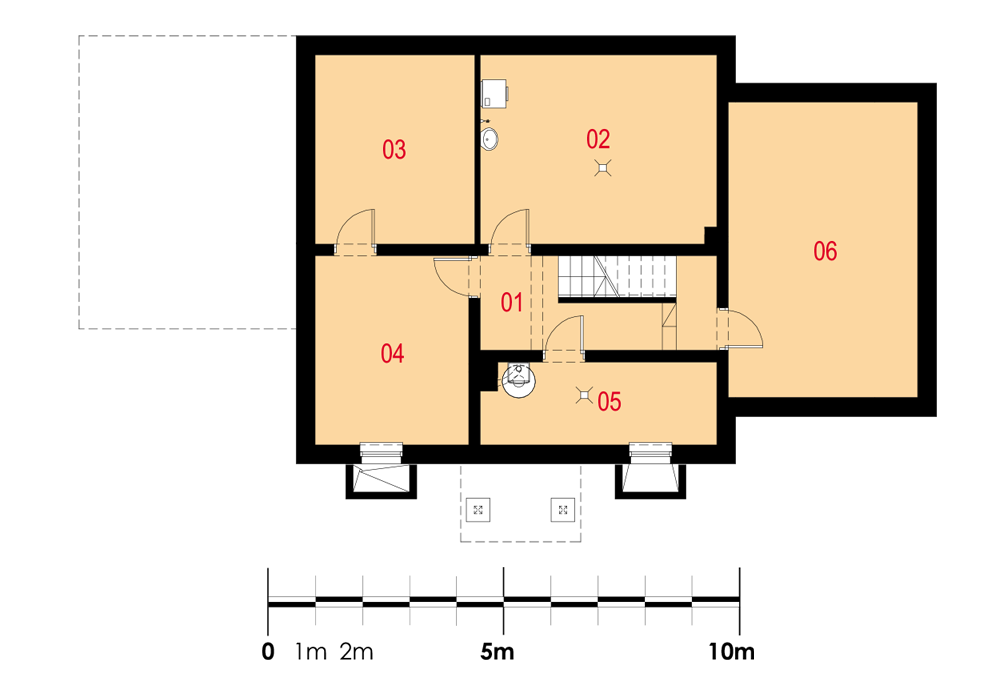

Piwnica


01 Komunikacja
02 Pralnia
03 Pom. gosp.
04 Pom. gosp.
05 Pom. gosp.
06 Pom. gosp.
9.52 m2
19.51 m2
13.25 m2
12.74 m2
8.36 m2
12.25 (24.50) m2

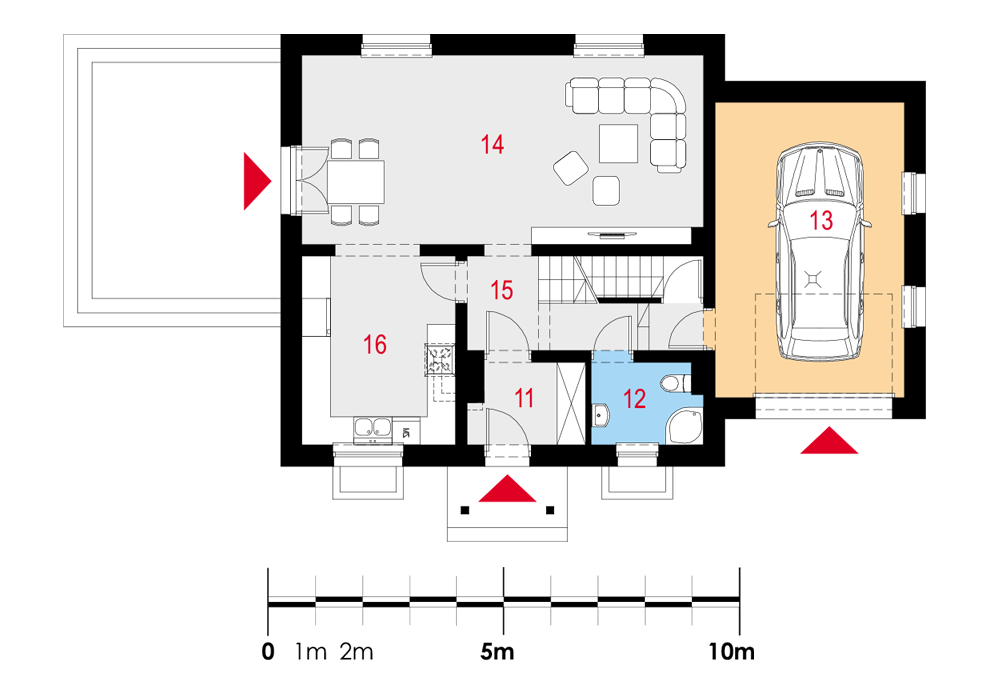

Parter


11 Wiatrołap
12 Łazienka
13 Garaż
14 Salon z jadalnią
15 Komunikacja
16 Kuchnia
3.99 m2
3.91 m2
24.50 m2
33.23 m2
9.80 m2
12.73 m2

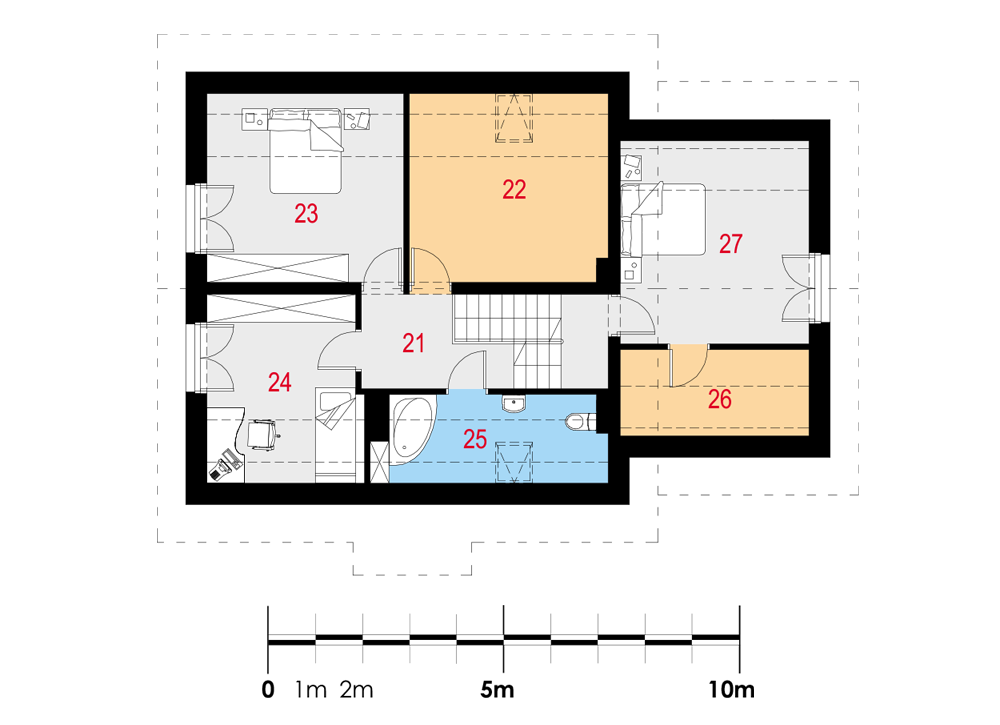

Poddasze


21 Komunikacja
22 Suszarnia
23 Pokój
24 Pokój
25 Łazienka
26 Garderoba
27 Sypialnia
7.21 m2
12.97 (16.38) m2
12.97 (16.37) m2
9.98 (12.70) m2
4.53 (8.70) m2
4.88 (7.17) m2
14.75 (16.86) m2

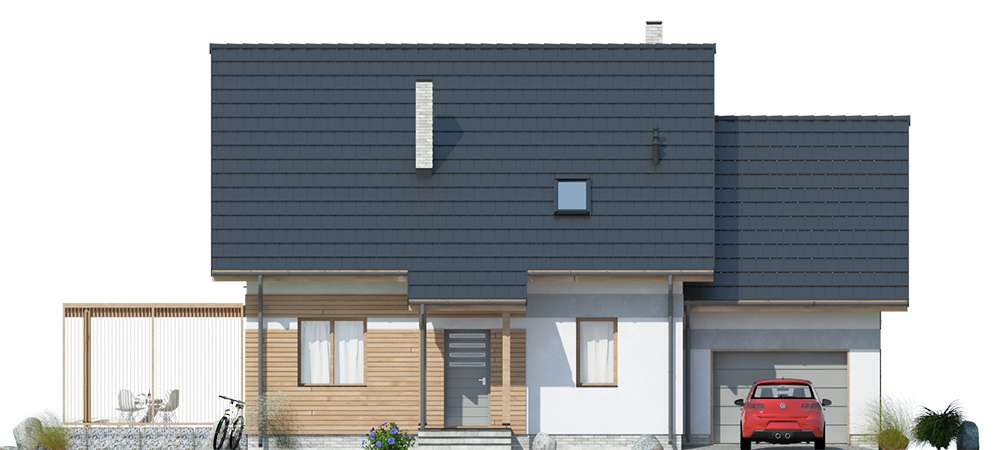

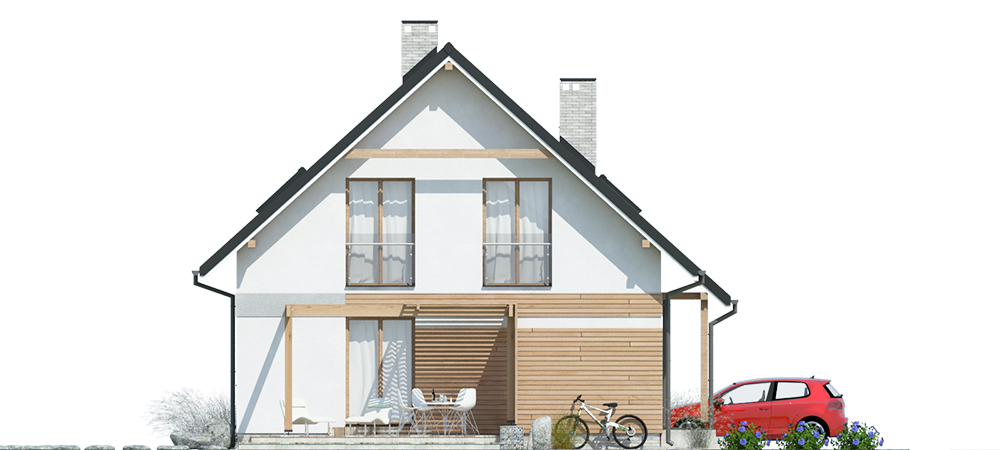

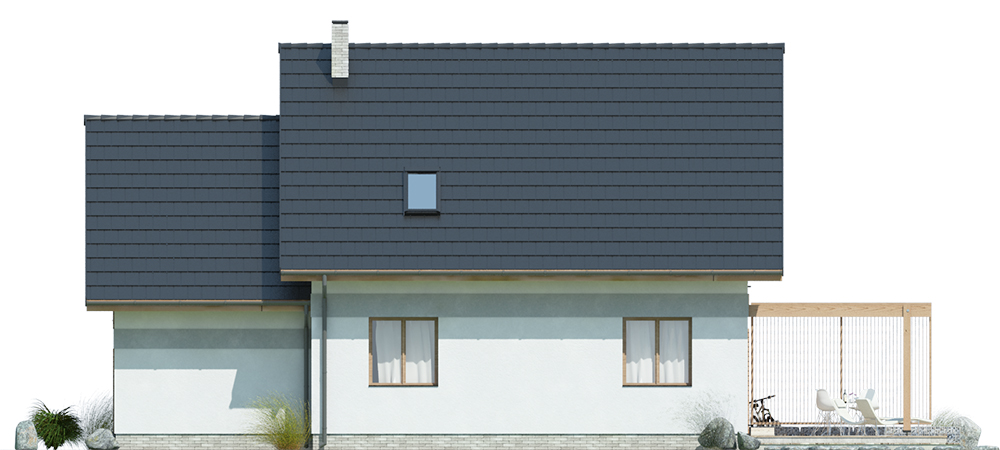

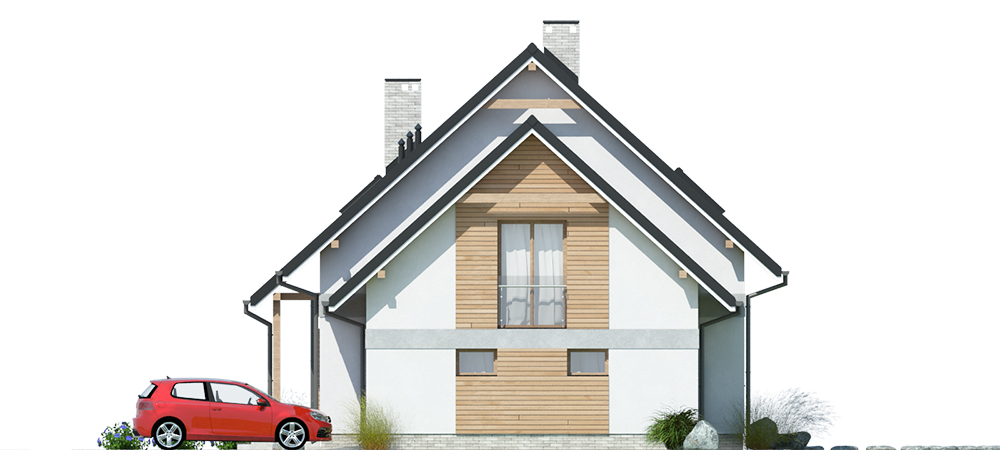

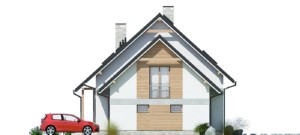

Elewacje

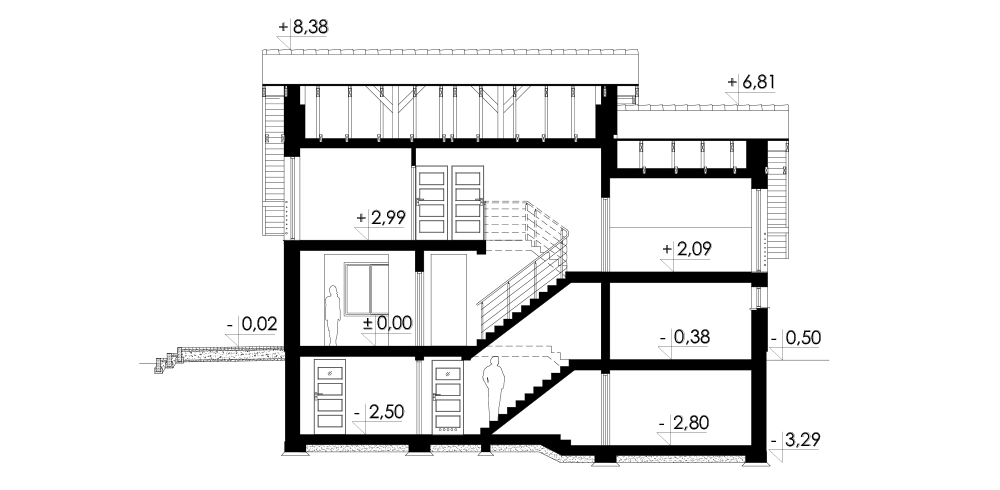

Przekrój

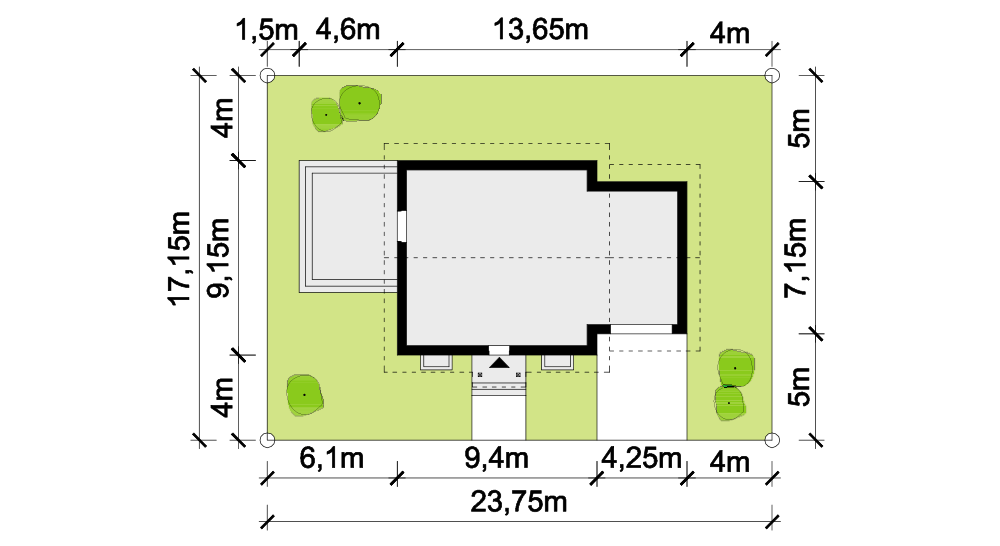

Usytuowanie na działce


Opis projektu

Dom jednorodzinny, wolnostojący, podpiwniczony z poddaszem użytkowym i garażem jednostanowiskowym.

Układ funkcjonalny:

Salon z jadalnią i wyjściem na taras, kuchnia, trzy pokoje, dwie łazienki, garderoba, garaż jednostanowiskowy, pralnia, suszarnia,  cztery pomieszczenia gospodarcze.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Schody: piwnicapiwnica-parter: żelbetowe jednobiegowe; parter-poddasze:żelbetowe dwubiegowe ze spocznikiem.

Strop: płyta żelbetowa monolityczna.

Ściana kolankowa: nad częścią garażową o wysokości 125,5cm, nad częścią mieszkalną o wysokości 100,5cm.

Dach: dwuspadowy, konstrukcja drewniana, pokryty dachówką ceramiczną.

Kocioł: gazowy lub na paliwo stałe.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa uchylna.
