Nobilis I G2

Projekt Nobilis I G2
WERSJA PODSTAWOWA
LUSTRZANE ODBICIE

Projekt Nobilis I G2

powierzchnia użytkowa podstawowa:
powierzchnia pomocnicza:
powierzchnia garażu:
powierzchnia razem:
powierzchnia zabudowy:
kubatura:
kąt nachylenia dachu:
wysokość budynku:
liczba kondygnacji nadziemnych:
131.74 m2
16.95 m2
36.12 m2
184.81 m2
153.05 m2
823.95 m3
38°
8.21 m
2


Rzuty

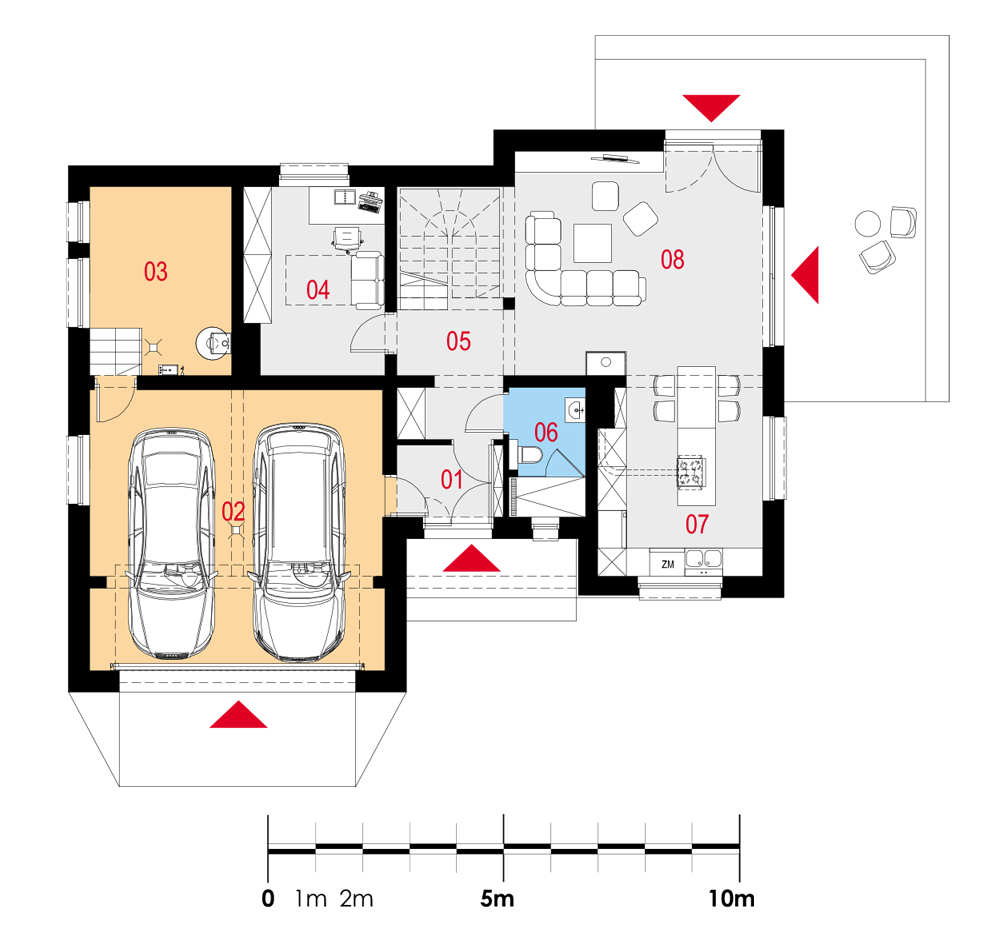

Parter


01 Wiatrołap
02 Garaż
03 Pom. gosp.
04 Pokój
05 Komunikacja
06 Łazienka
07 Kuchnia z jadalnią
08 Pokój dzienny
3.37 m2
36.12 m2
11.76 m2
11.37 m2
11.60 m2
4.36 m2
14.12 m2
24.44 m2

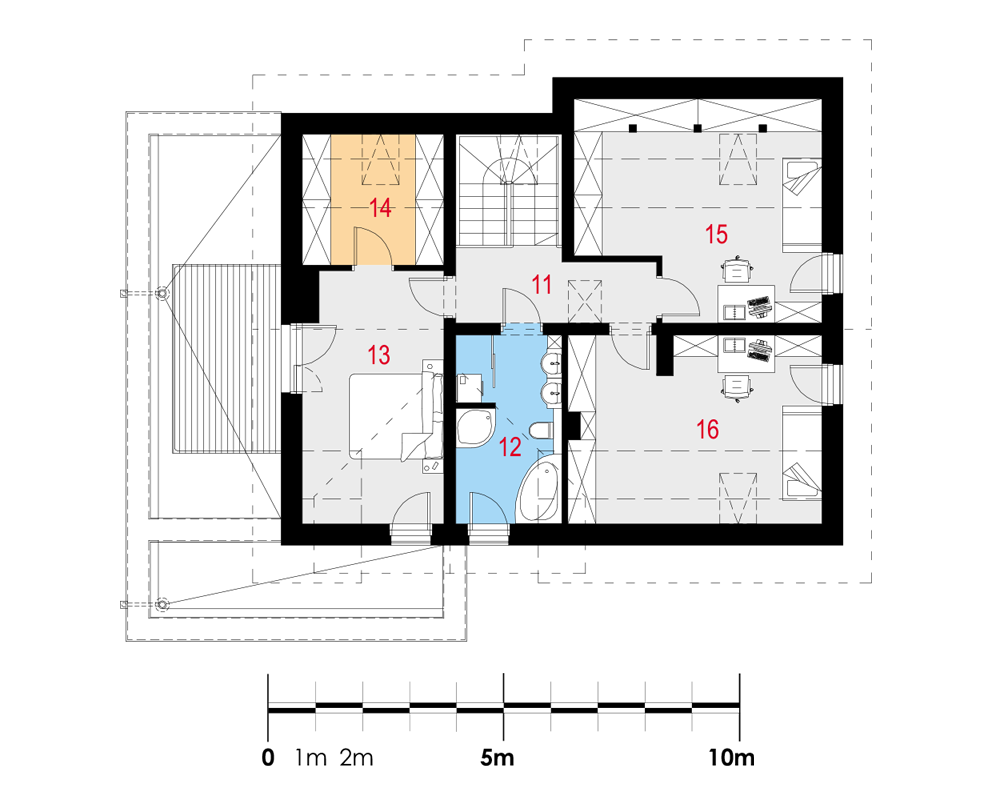

Poddasze


11 Komunikacja
12 Łazienka
13 Sypialnia
14 Garderoba
15 Pokój
16 Pokój
11.37 m2
8.39 (8.72) m2
14.38 (15.37) m2
5.19 (8.14) m2
12.89 (20.83) m2
15.45 (20.63) m2

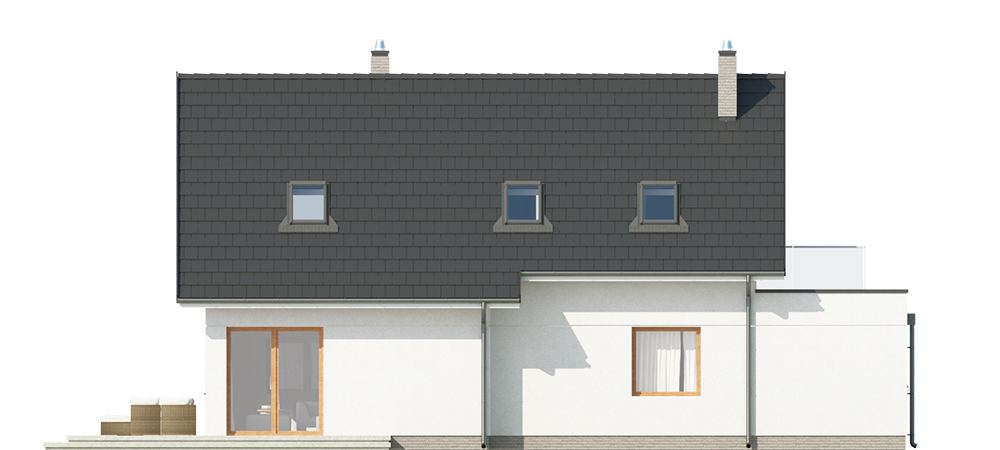

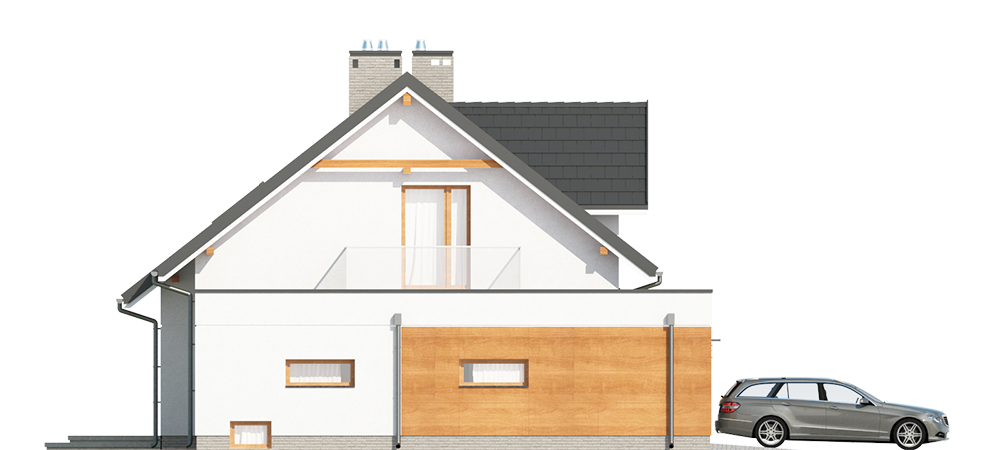

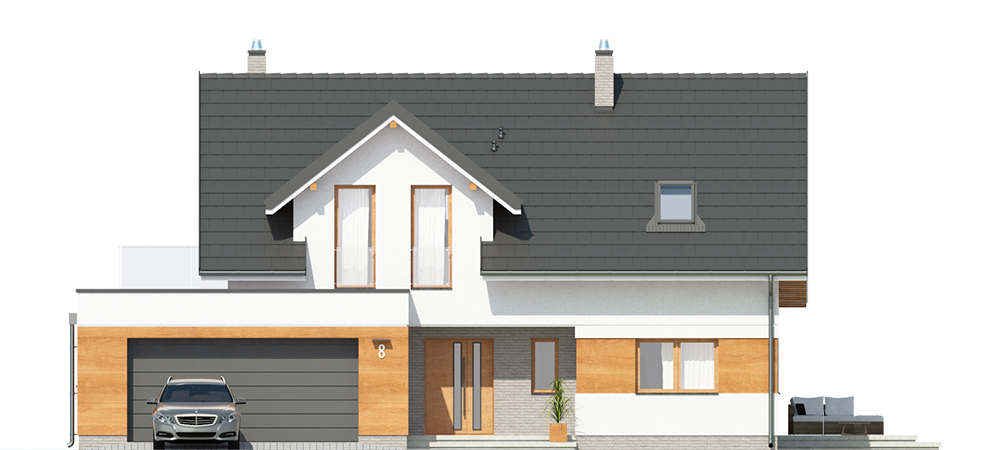

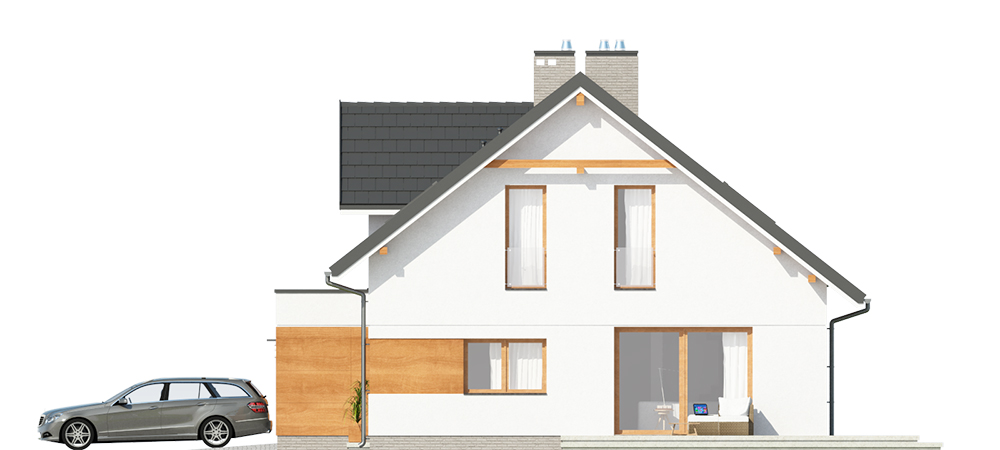

Elewacje

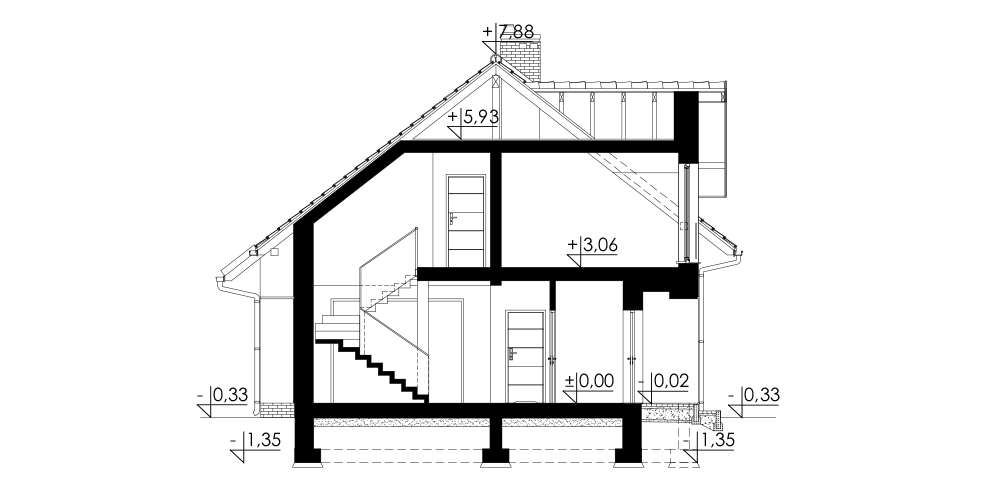

Przekrój

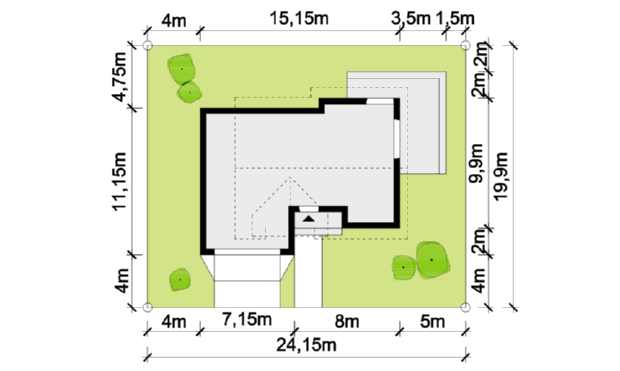

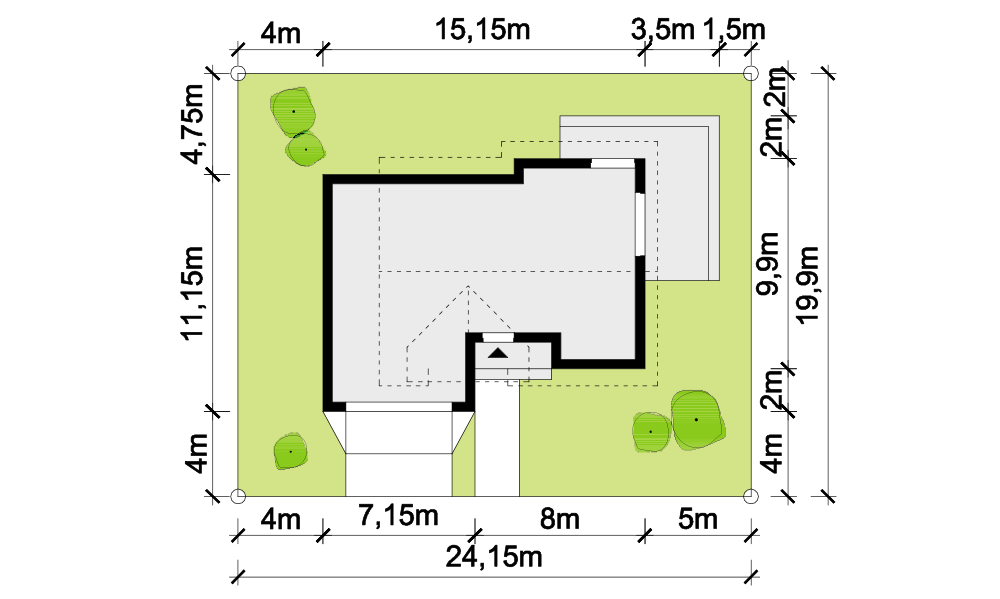

Usytuowanie na działce


Opis projektu

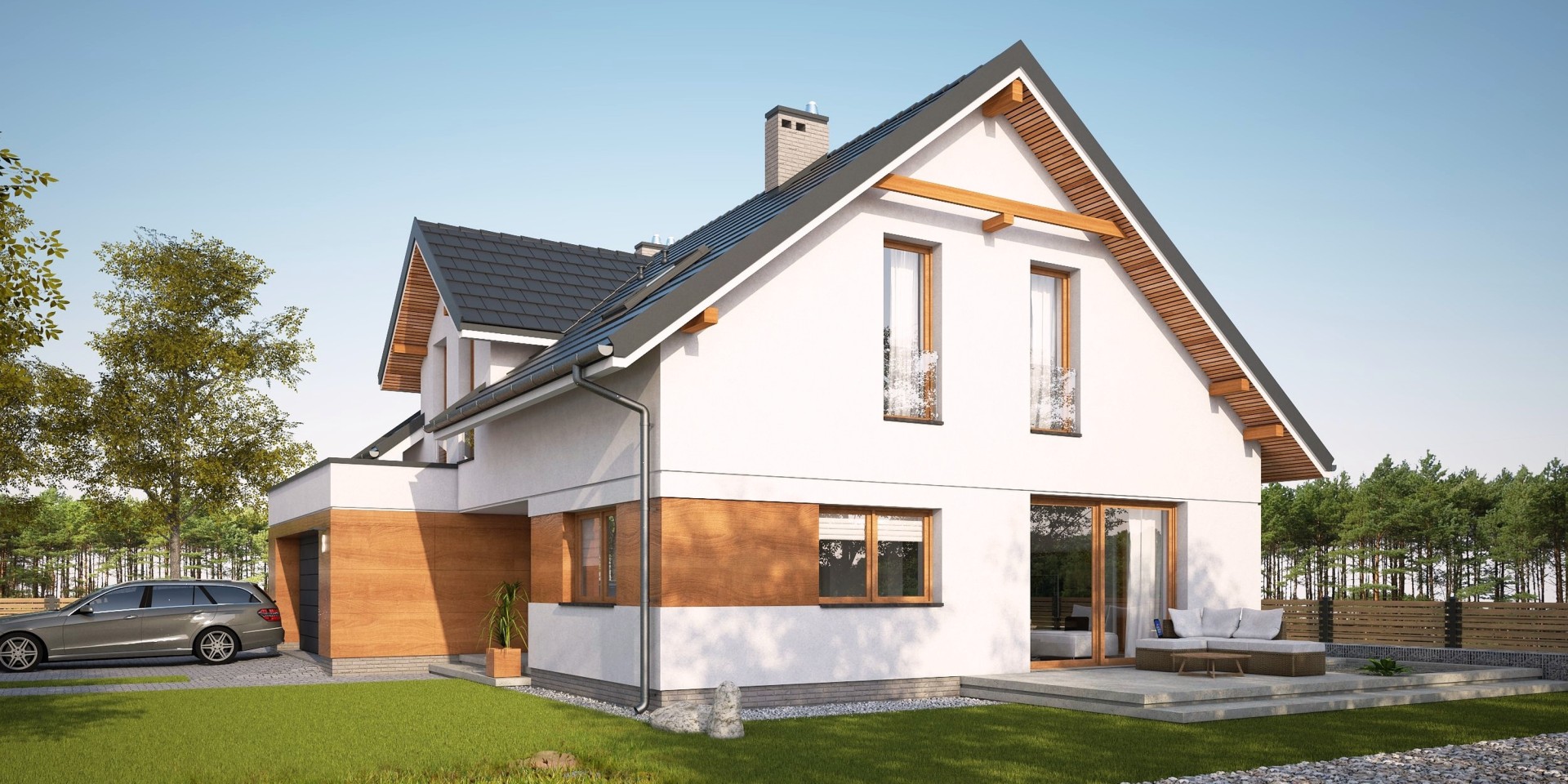

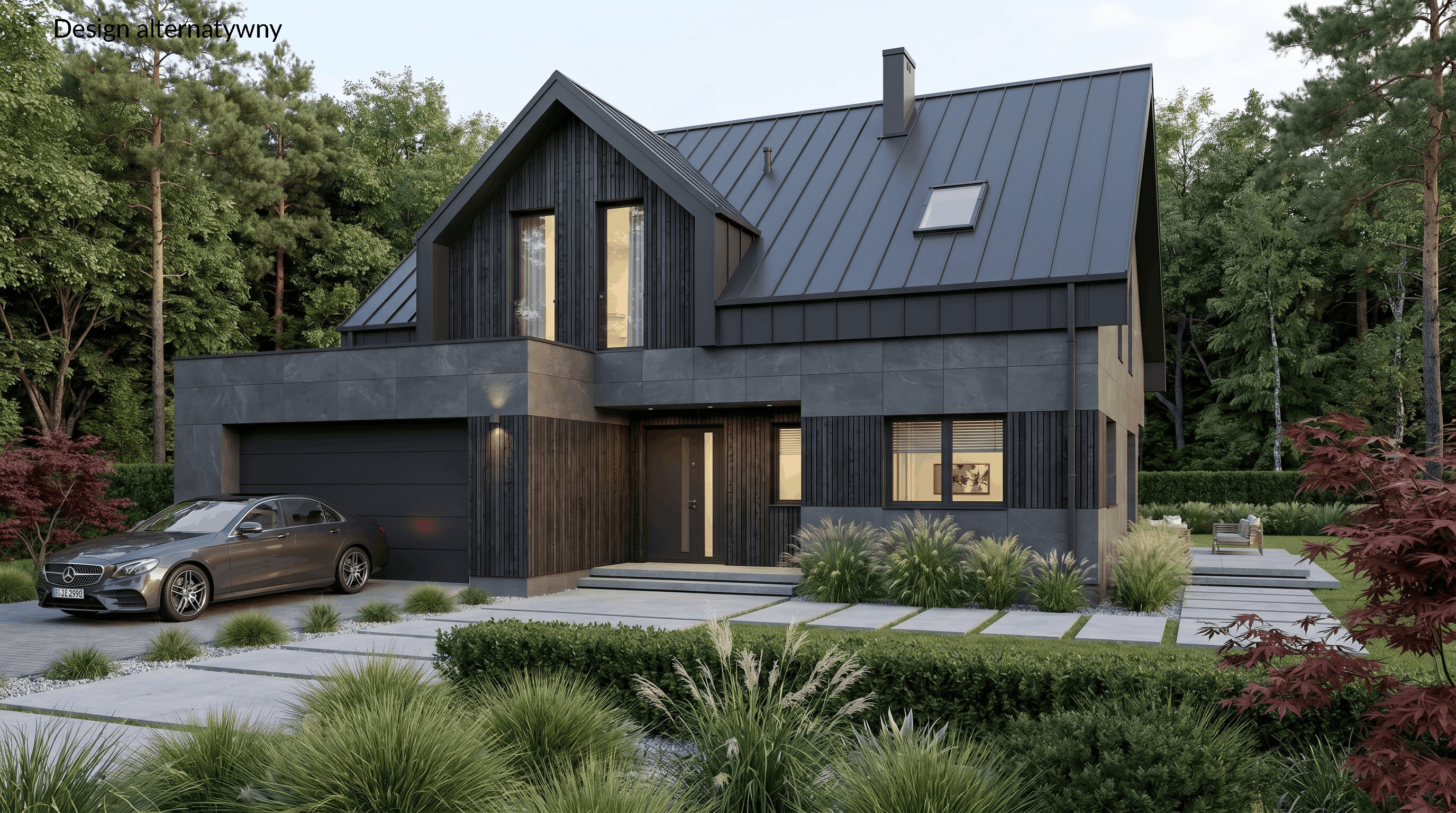

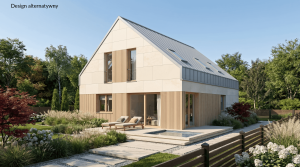

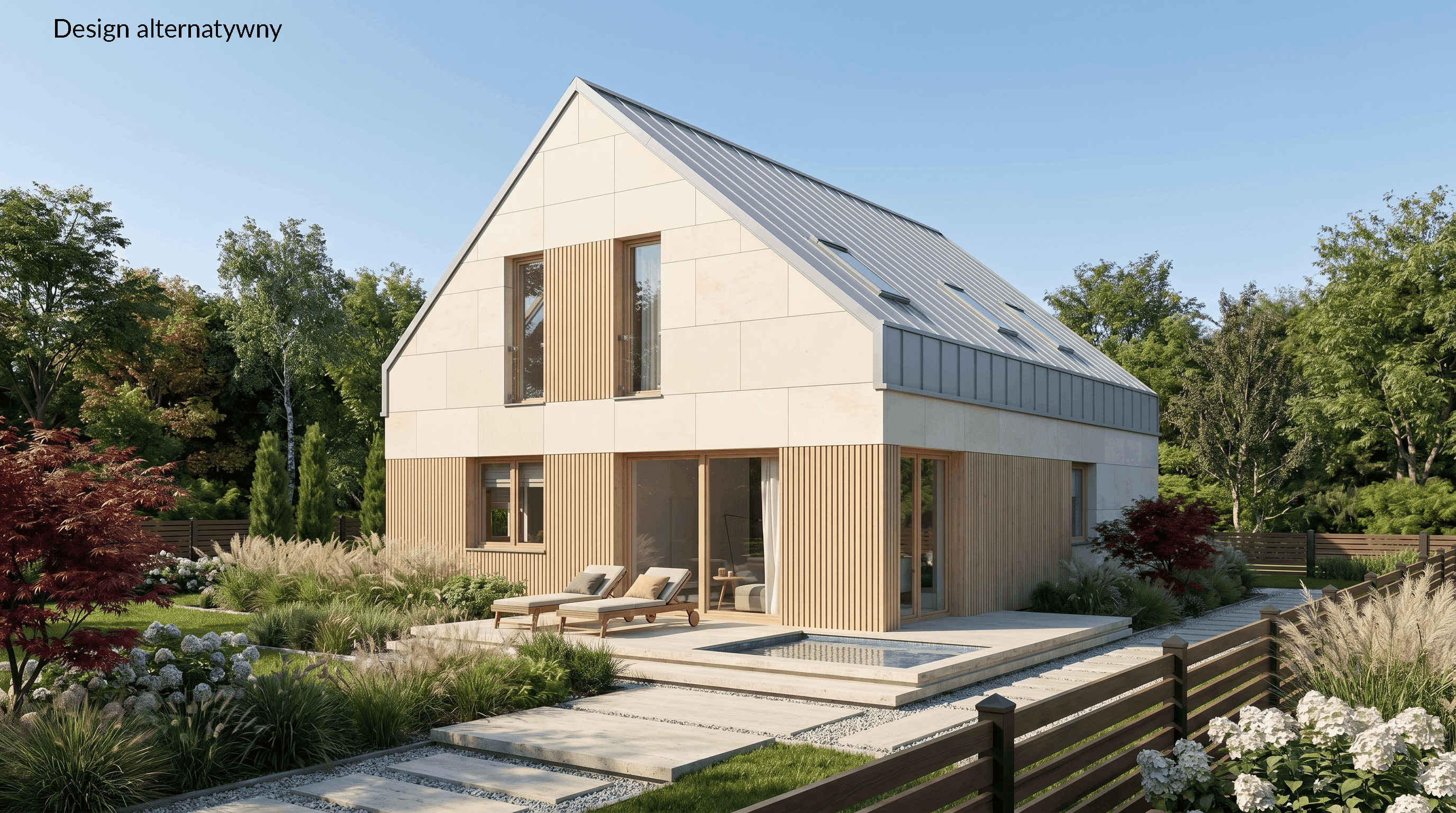

Nowoczesny dom jednorodzinny z dachem dwuspadowym i lukarną, wolnostojący, niepodpiwniczony z poddaszem użytkowym i garażem dwustanowiskowym. Nad częścią gospodarczą obszerny taras dostępny z poddasza.

Układ funkcjonalny:

Pokój dzienny z wyjściem na taras, kuchnia z jadalnią, cztery pokoje, dwie łazienki, garderoba, pomieszczenie gospodarcze, garaż. Z pokoju na poddaszu wyjście na taras nad garażem.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny firmy LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Schody: parter - poddasze, zabiegowe - drewniane systemowe; parter - pomieszczenie gospodarcze, jednobiegowe - żelbetowe.

Strop: płyta żelbetowa.

Ściana kolankowa: wysokość 40,0cm i 90,0cm;

Dach: dwuspadowy, konstrukcja drewniana, pokryty dachówką ceramiczną, stropodach z tarasem nad częścią garażowo-gospodarczą.

Kocioł: gazowy, lub na paliwo stałe.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.
