Magneticus III G2

Projekt Magneticus III G2
WERSJA PODSTAWOWA
LUSTRZANE ODBICIE

Projekt Magneticus III G2

powierzchnia użytkowa podstawowa:
powierzchnia pomocnicza:
powierzchnia garażu:
powierzchnia razem:
powierzchnia zabudowy:
kubatura:
kąt nachylenia dachu:
wysokość budynku:
liczba kondygnacji nadziemnych:
135.23 m2
19.43 m2
47.04 m2
205.00 m2
254.45 m2
839.70 m3

4.55 m
1

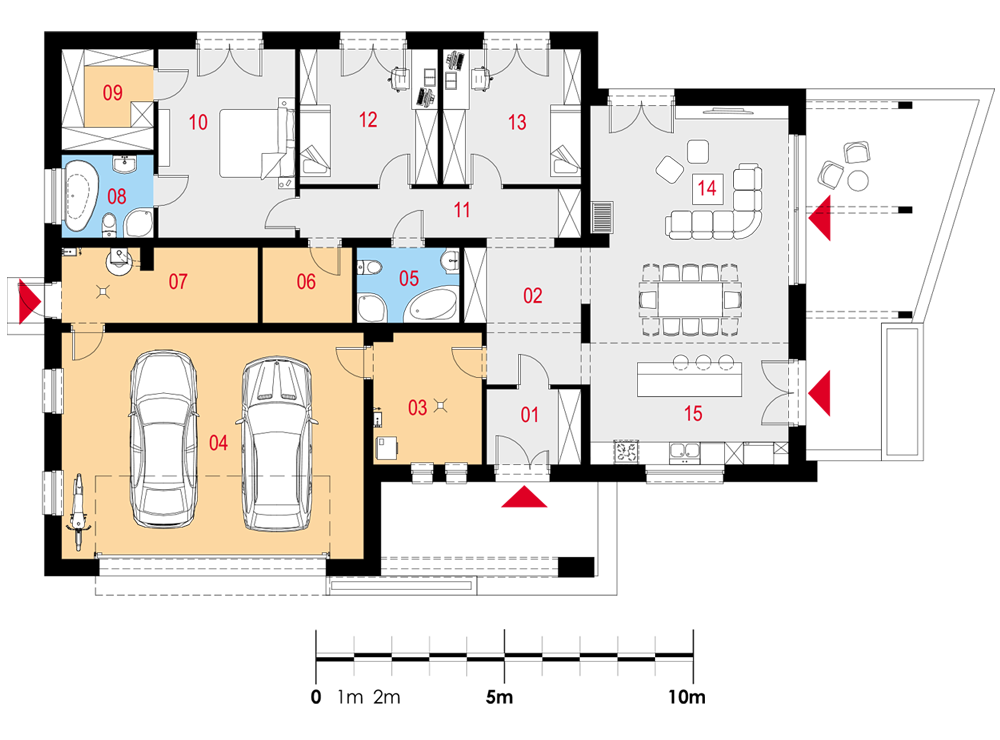

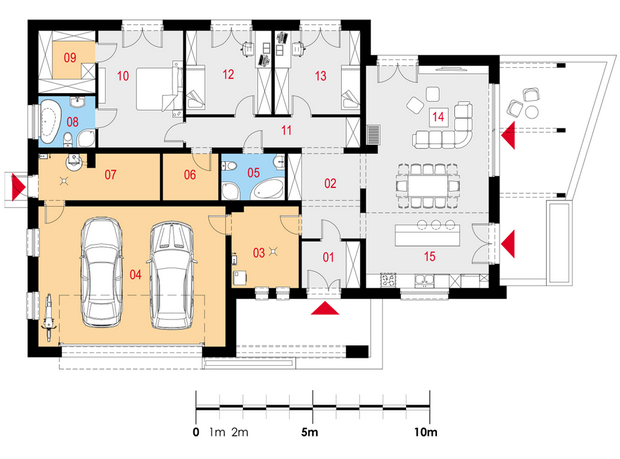

Rzuty

Parter


01 Wiatrołap
02 Komunikacja
03 Pralnia
04 Garaż
05 Łazienka
06 Garderoba
07 Pom. gosp.
08 Łazienka
09 Garderoba
10 Sypialnia
11 Komunikacja
12 Pokój
13 Pokój
14 Salon z jadalnią
15 Kuchnia
4.90 m2
10.06 m2
9.75 m2
47.04 m2
5.31 m2
4.66 m2
9.98 m2
5.26 m2
6.40 m2
17.79 m2
9.48 m2
12.84 m2
12.84 m2
32.13 m2
16.56 m2

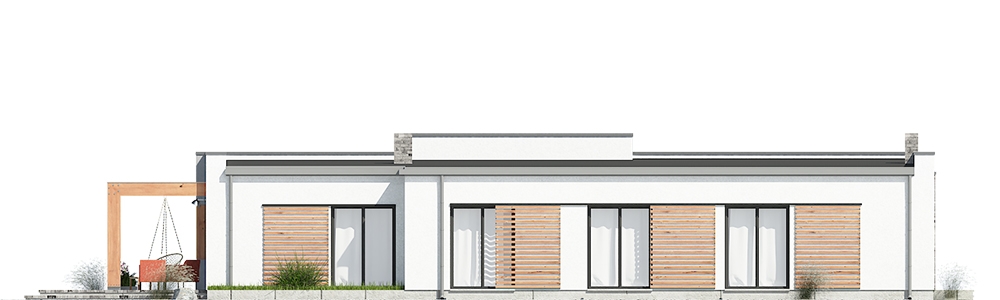

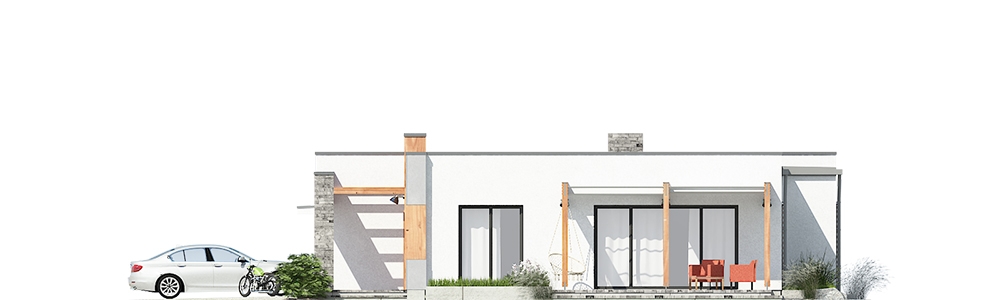

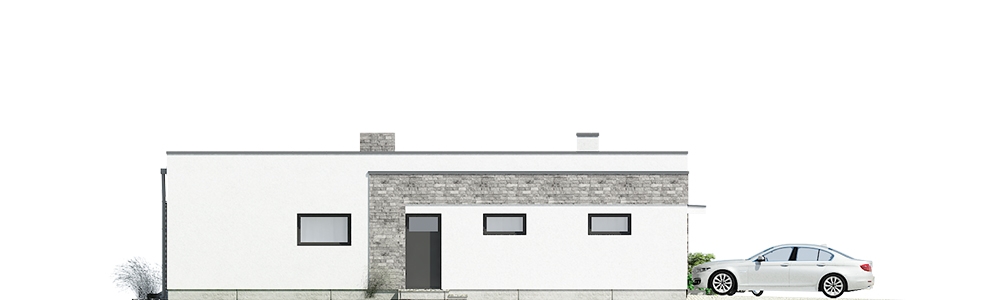

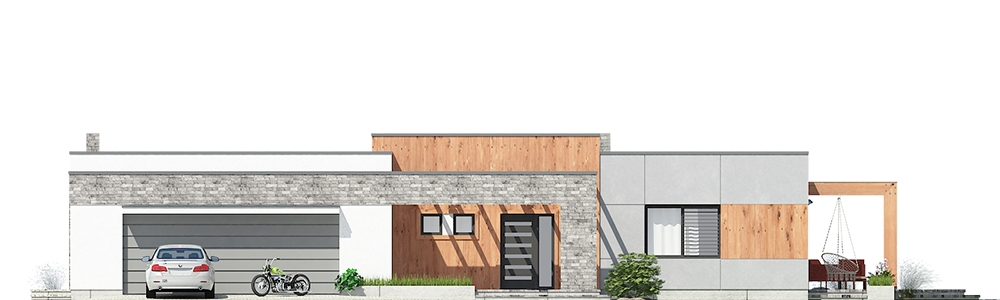

Elewacje

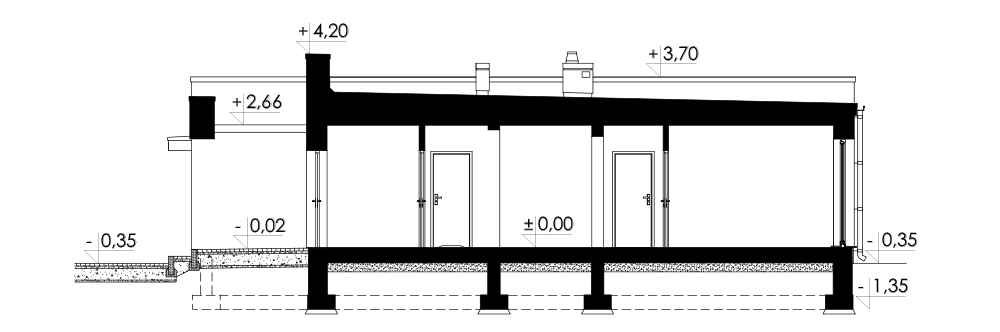

Przekrój

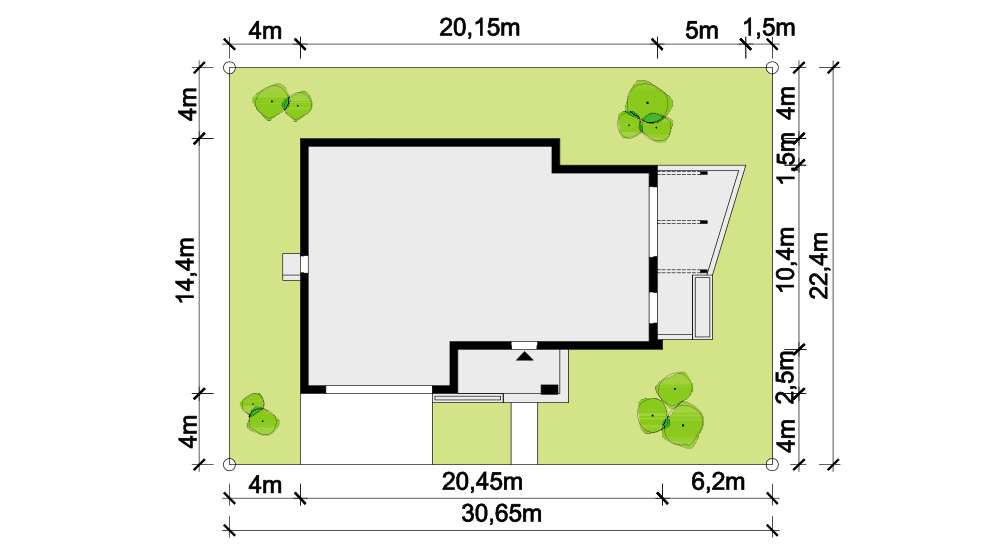

Usytuowanie na działce


Opis projektu

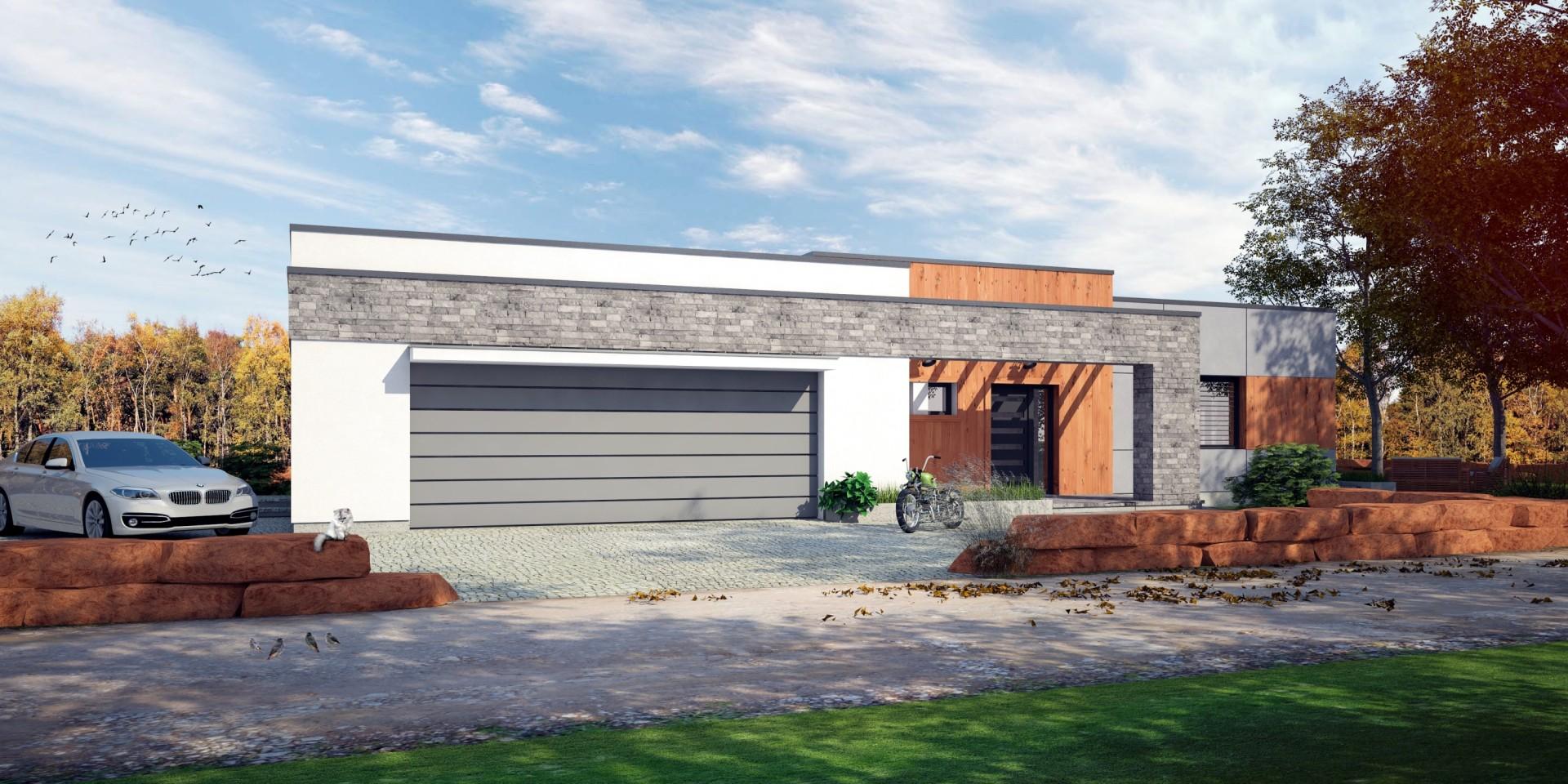

Nowoczesny parterowy dom jednorodzinny, wolnostojący, niepodpiwniczony z dużym garażem dwustanowiskowym.

Układ funkcjonalny:

Pokój dzienny z jadalnią, kuchnia, trzy pokoje, dwie łazienki, dwie garderoby, pralnia, pomieszczenie gospodarcze, garaż.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Strop: strop gęstożebrowy RECTOBETON gr. 20cm na systemowych belkach stropowych RS z wypełnieniem stropowym z pustaka RP 16.

Dach: stropodach niewentylowany pokryty papą termozgrzewalną.

Źródło ciepła: kocioł gazowy, kominek z płaszczem wodnym na biomasę i zestaw solarny (c.w.u.).
Pomieszczenie gospodarcze spełnia wymagania kotłowni na paliwo stałe,
w związku z czym na etapie adaptacji istnieje możliwość zmiany sposobu ogrzewania.

Wentylacja: grawitacyjna.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.
