Longiturnus I G1

Projekt Longiturnus I G1
WERSJA PODSTAWOWA
LUSTRZANE ODBICIE

Projekt Longiturnus I G1

powierzchnia użytkowa podstawowa:
powierzchnia pomocnicza:
powierzchnia garażu:
powierzchnia razem:
powierzchnia zabudowy:
kubatura:
kąt nachylenia dachu:
wysokość budynku:
liczba kondygnacji nadziemnych:
141.65 m2
11.01 m2
22.68 m2
175.34 m2
130.39 m2
808.55 m3
40°
9.23 m
2


Rzuty

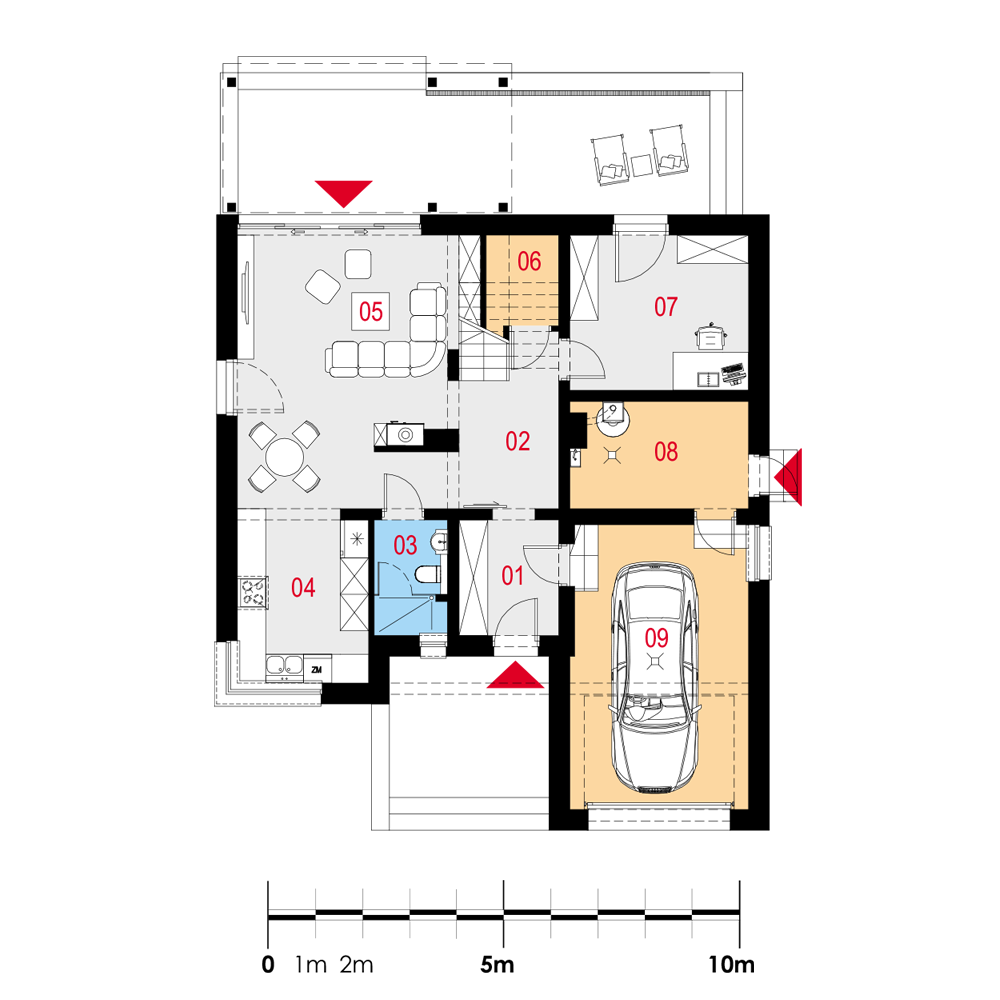

Parter


01 Wiatrołap
02 Komunikacja
03 Łazienka
04 Kuchnia
05 Salon z jadalnią
06 Pom. gosp.
07 Pokój
08 Pom. gosp.
09 Garaż
5.02 m2
9.82 m2
3.52 m2
9.88 m2
25.13 m2
1.47 (2.93) m2
12.19 m2
8.11 m2
22.68 m2

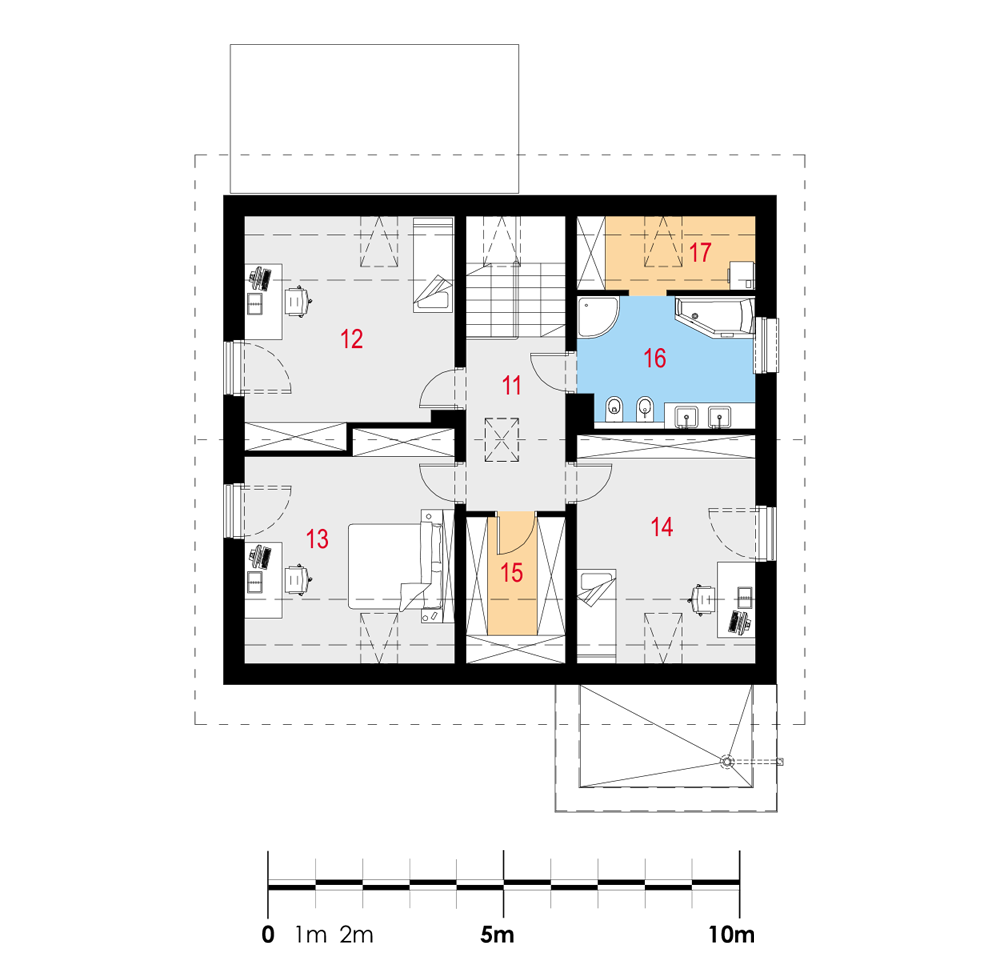

Poddasze


11 Komunikacja
12 Pokój
13 Sypialnia
14 Pokój
15 Garderoba
16 Łazienka
17 Pralnia
10.22 m2
17.17 (20.37) m2
17.03 (20.21) m2
15.22 (17.93) m2
4.80 (6.38) m2
10.18 m2
2.90 (5.82) m2

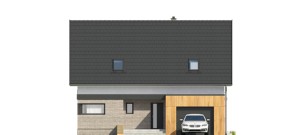

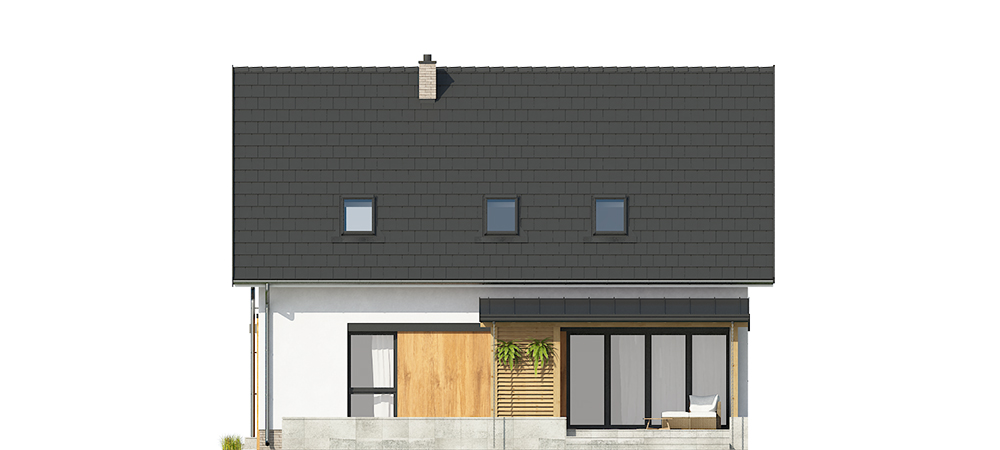

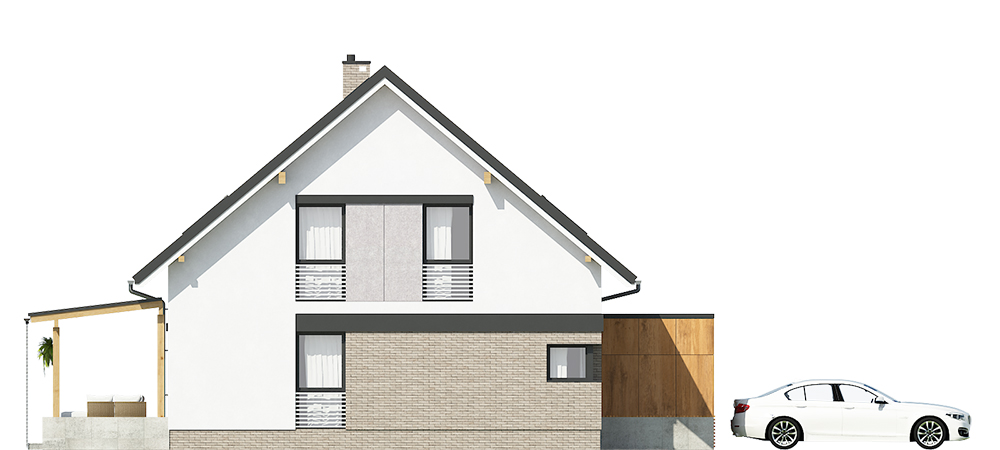

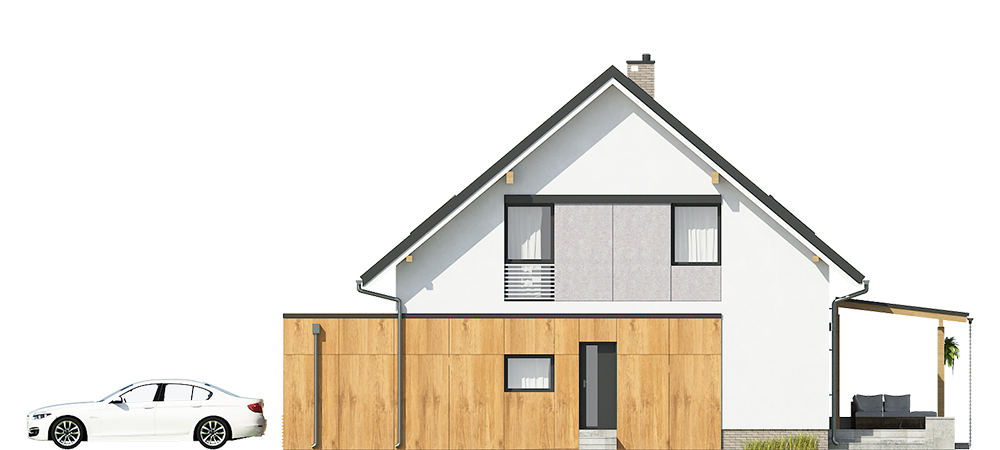

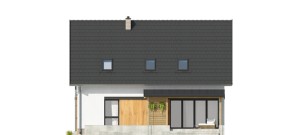

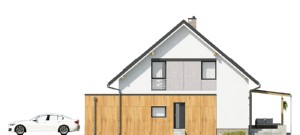

Elewacje

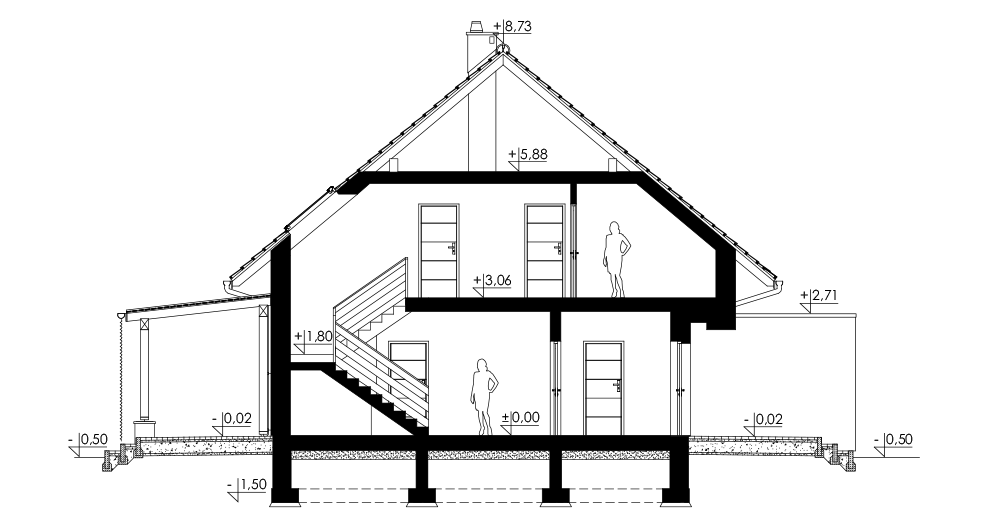

Przekrój

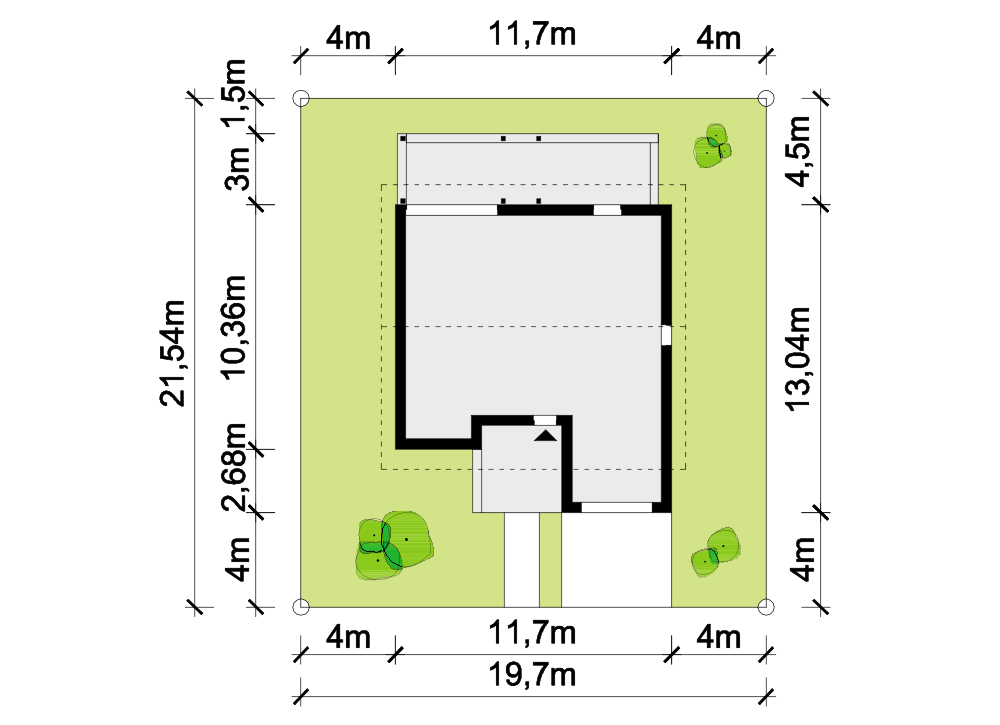

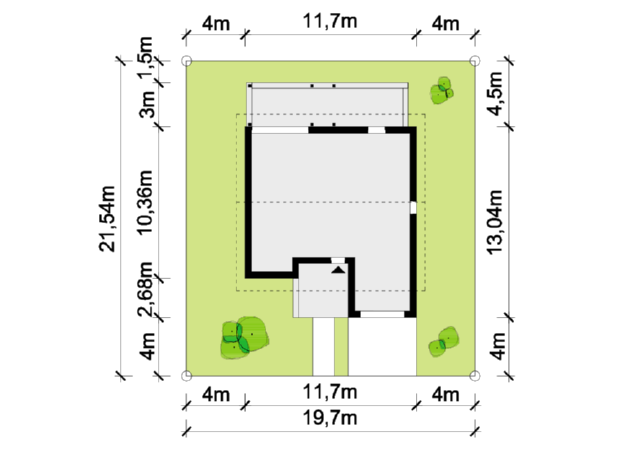

Usytuowanie na działce


Opis projektu

Nowoczesny dom jednorodzinny, wolnostojący, niepodpiwniczony z poddaszem użytkowym i garażem. Duże i przestronne pokoje oraz osobny pokój dla gości na parterze.

Układ funkcjonalny:

Pokój dzienny z jadalnią, kuchnia, cztery pokoje, dwie łazienki, garderoba, pralnia, garaż, dwa pomieszczenia gospodarcze.

Technologia i konstrukcja

Ściany zewnętrzne: bloczek drążony z pióro-wpustem firmy SILKA E24 o gr. 24cm + styropian Termo Organika o gr. 20cm + tynk.

Schody: parter - poddasze, żelbetowe, dwubiegowe ze spocznikiem.

Strop: płyta żelbetowa.

Ściana kolankowa: wysokość 108cm

Dach: dwuspadowy, konstrukcja drewniana, pokryty dachówką ceramiczną.

Kocioł: gazowy lub na paliwo stałe.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.
