Directus I G1

Projekt Directus I G1

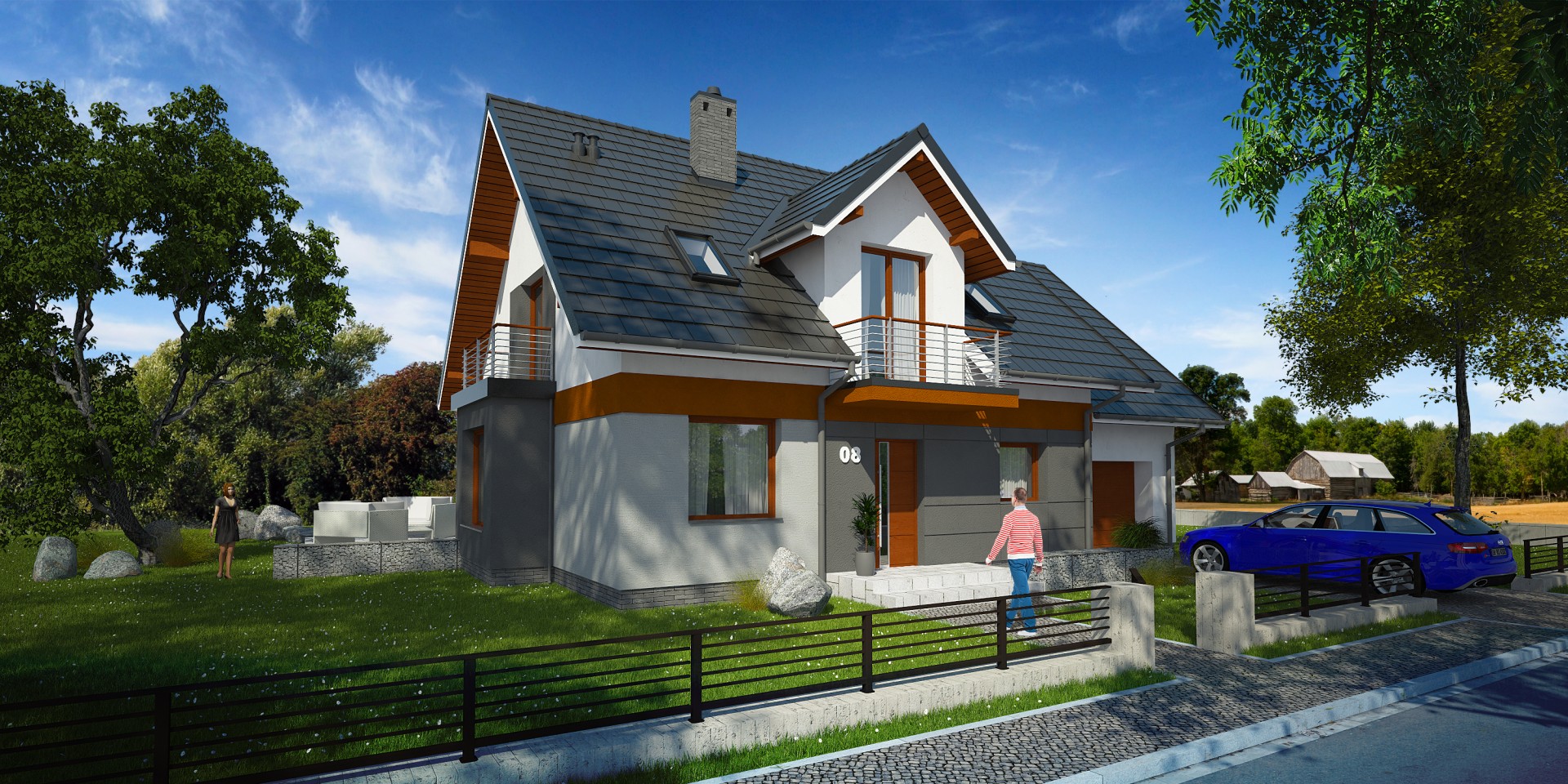

WERSJA PODSTAWOWA

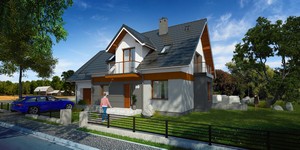

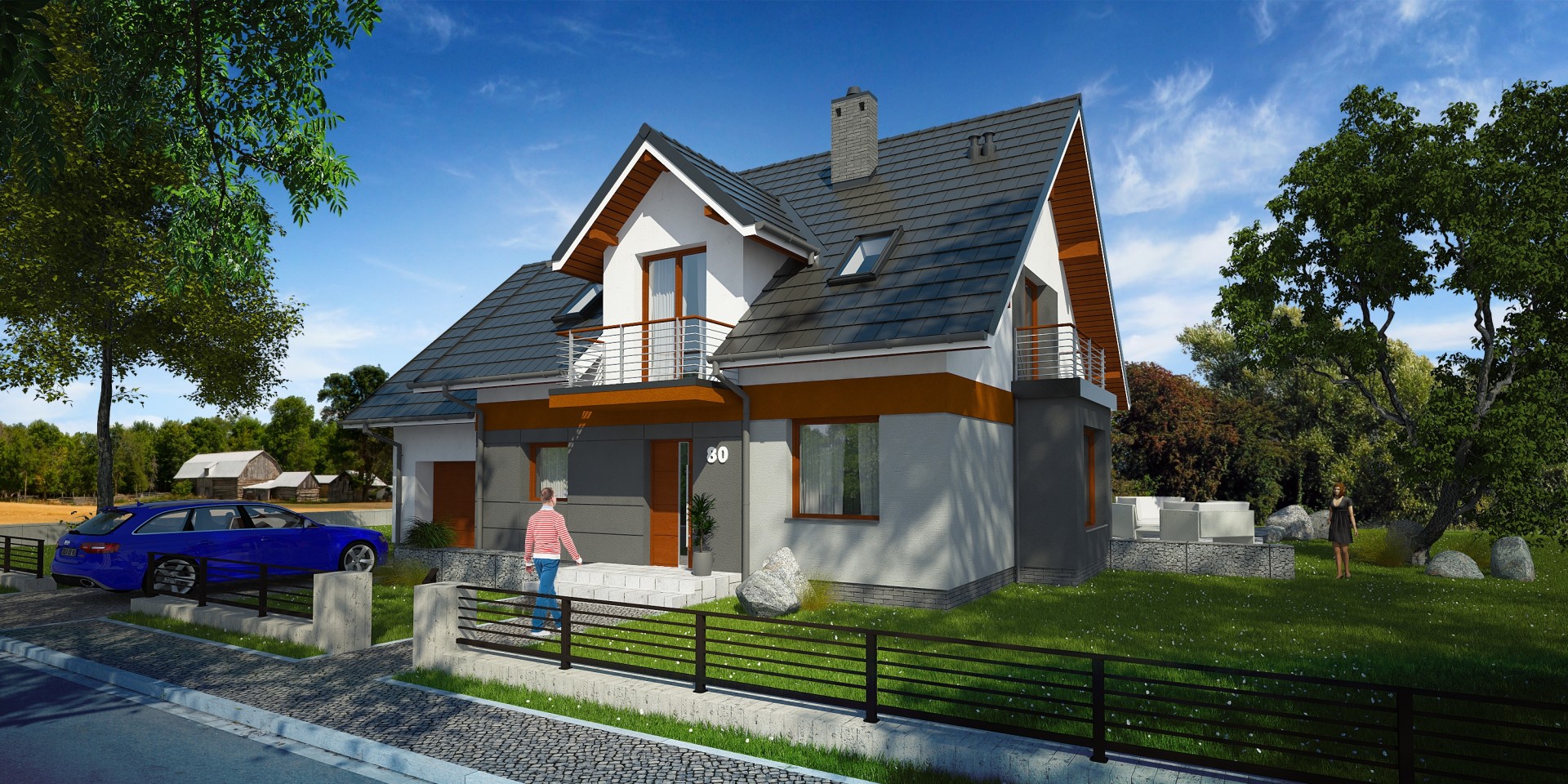

LUSTRZANE ODBICIE

Projekt Directus I G1

powierzchnia użytkowa podstawowa:
powierzchnia pomocnicza:
powierzchnia garażu:
powierzchnia razem:
powierzchnia zabudowy:
kubatura:
kąt nachylenia dachu:
wysokość budynku:
liczba kondygnacji nadziemnych:
141.20 m2
13.17 m2
18.83 m2
173.20 m2
125.57 m2
806.42 m3
42°
8.88 m
2


Rzuty

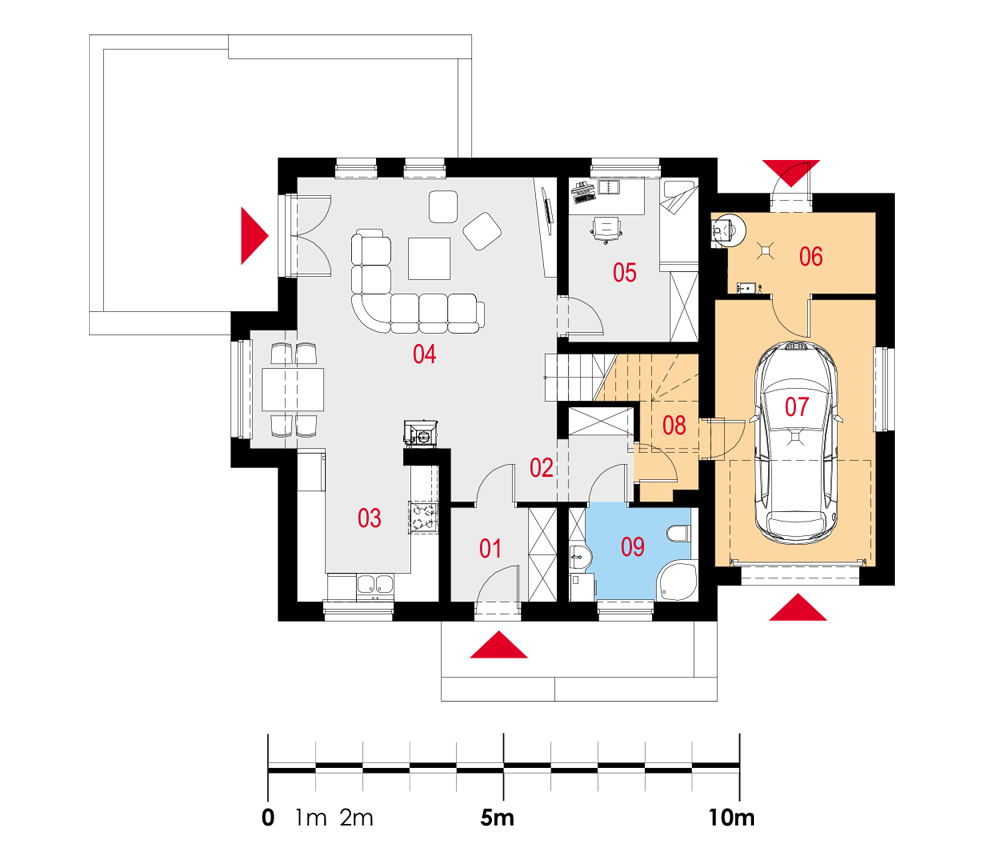

Parter


01 Wiatrołap
02 Komunikacja
03 Kuchnia
04 Salon z jadalnią
05 Pokój
06 Pom. gosp.
07 Garaż
08 Pom. gosp.
09 Łazienka
4.41 m2
10.96 m2
9.29 m2
31.00 m2
9.44 m2
5.71 m2
18.83 m2
2.35 (5.32) m2
5.39 m2

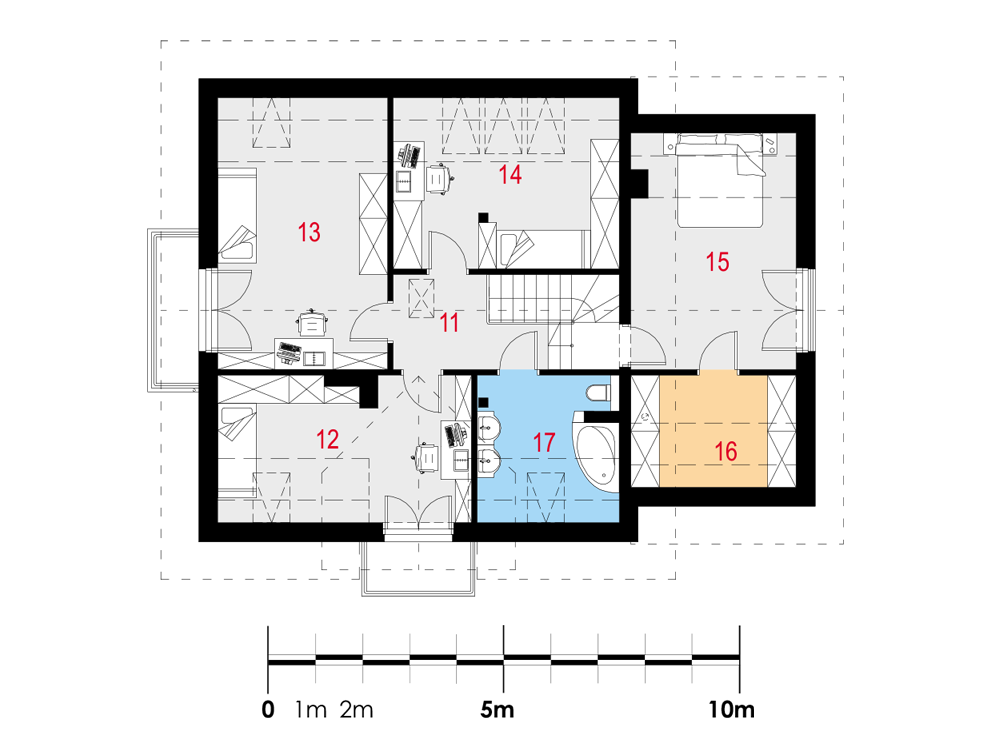

Poddasze


11 Komunikacja
12 Pokój
13 Pokój
14 Pokój
15 Sypialnia
16 Garderoba
17 Łazienka
6.67 m2
13.10 (16.05) m2
17.38 (20.29) m2
12.95 (17.01) m2
14.15 (16.93) m2
5.11 (8.16) m2
6.47 (9.03) m2

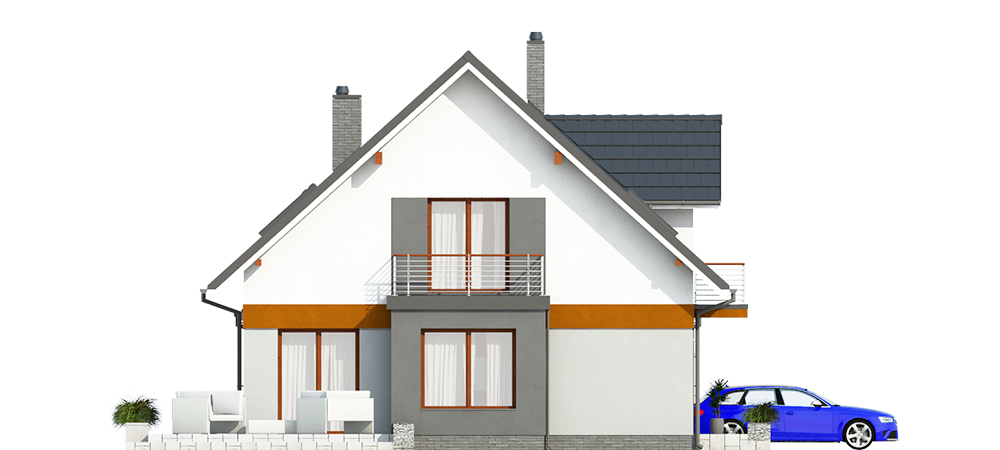

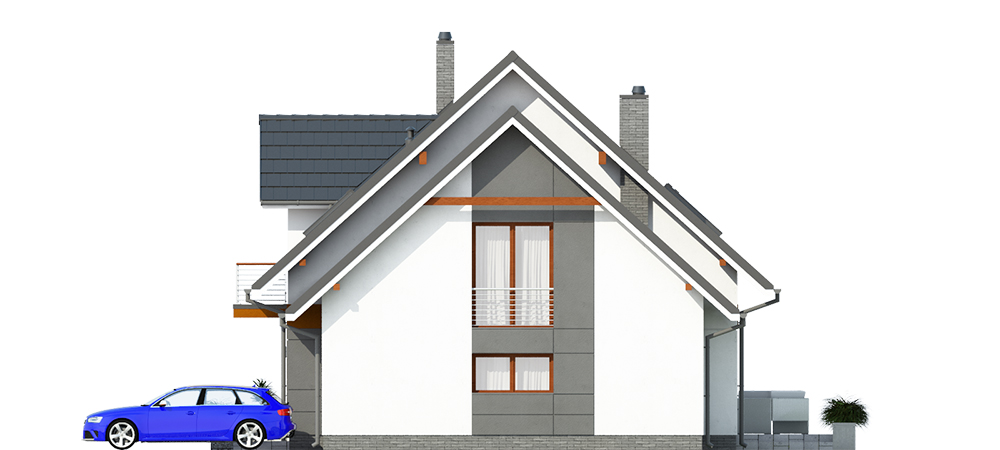

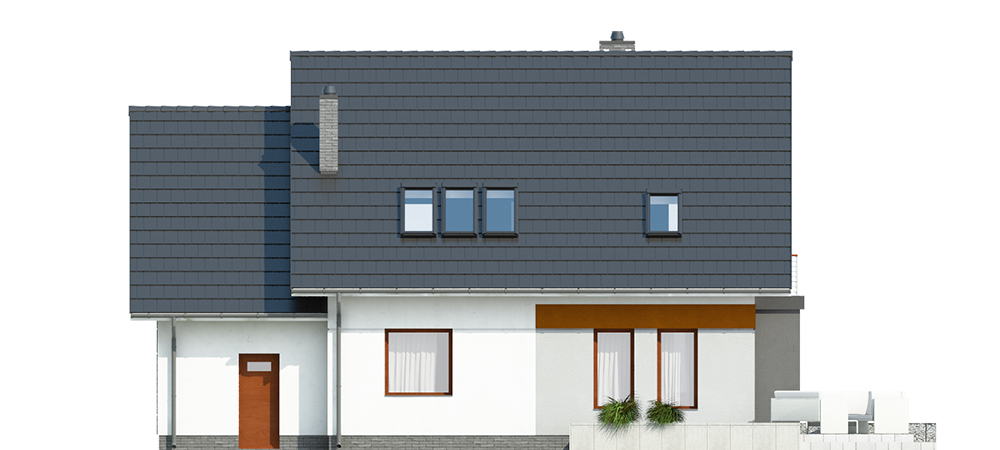

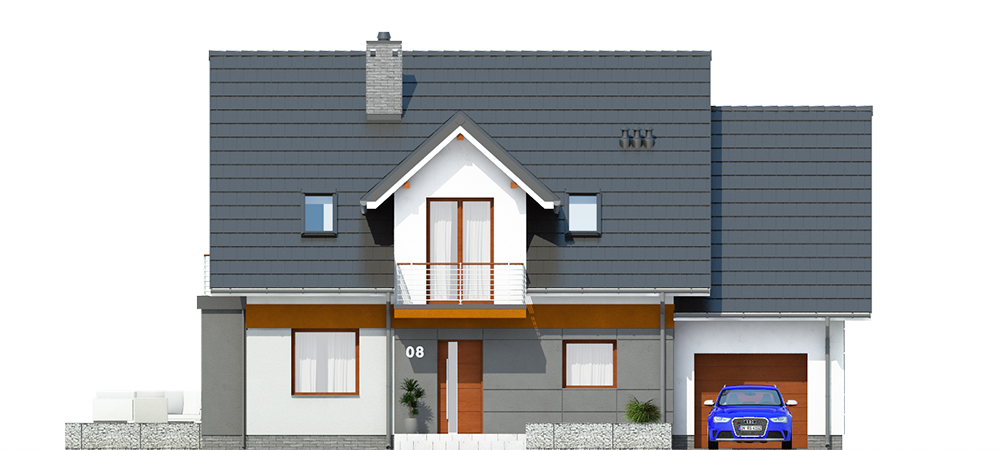

Elewacje

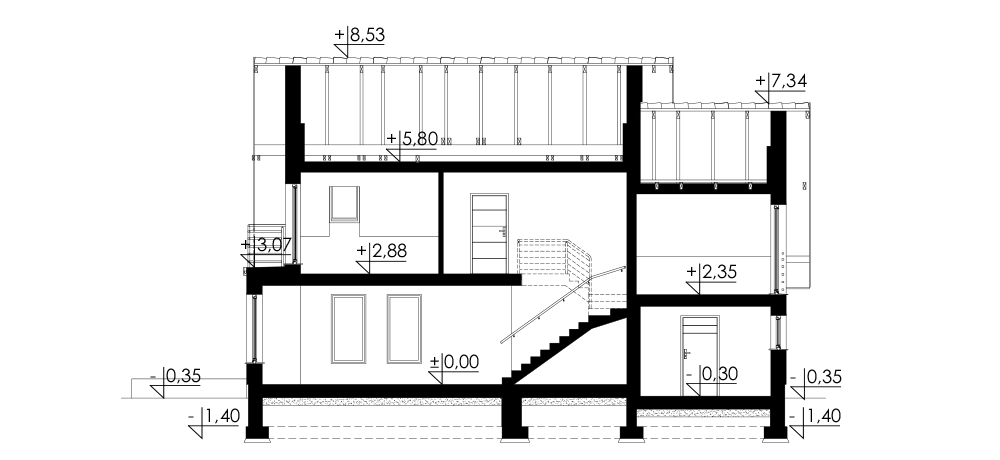

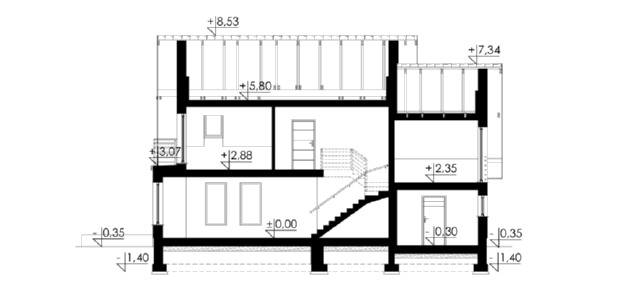

Przekrój

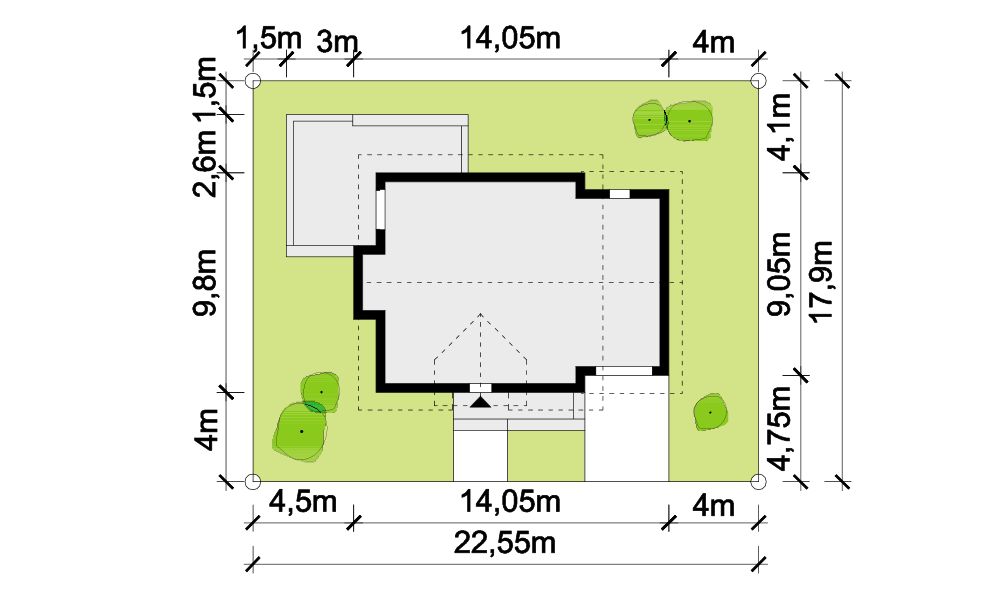

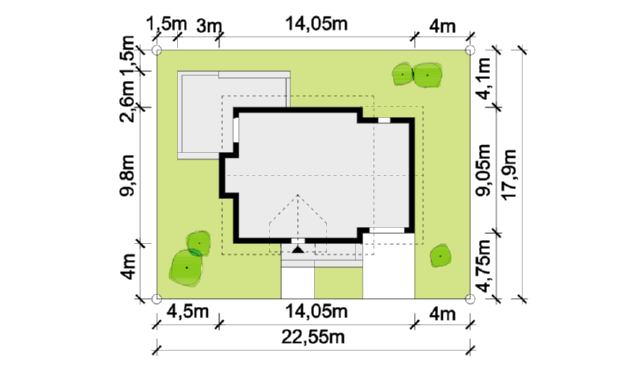

Usytuowanie na działce


Opis projektu

Tradycyjny dom jednorodzinny, wolnostojący, niepodpiwniczony z poddaszem użytkowym i garażem. Wydzielona część gospodarcza i mieszkalna, dwa balkony i obszerny taras.

Układ funkcjonalny:

Pokój dzienny z jadalnią i wyjściem na taras, kuchnia, pięć pokojów, dwie łazienki, garderoba, dwa pomieszczenia gospodarcze, garaż.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny firmy LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Schody: parter - poddasze, żelbetowe, zabiegowe ze spocznikiem;

Strop: płyta żelbetowa.

Ściana kolankowa: nad częścią mieszkalną: wysokość 97,5cm; nad częścią garażową: wysokość 100,5cm.

Dach: dwuspadowy, konstrukcja drewniana, pokryty dachówką ceramiczną.

Kocioł: gazowy, lub na paliwo stałe.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.
