Crastinus I G2

Projekt Crastinus I G2
WERSJA PODSTAWOWA
LUSTRZANE ODBICIE

Projekt Crastinus I G2

powierzchnia użytkowa podstawowa:
powierzchnia pomocnicza:
powierzchnia garażu:
powierzchnia razem:
powierzchnia zabudowy:
kubatura:
kąt nachylenia dachu:
wysokość budynku:
liczba kondygnacji nadziemnych:
142.43 m2
15.69 m2
39.10 m2
197.22 m2
150.83 m2
1206.85 m3

7.53 m
2


Rzuty

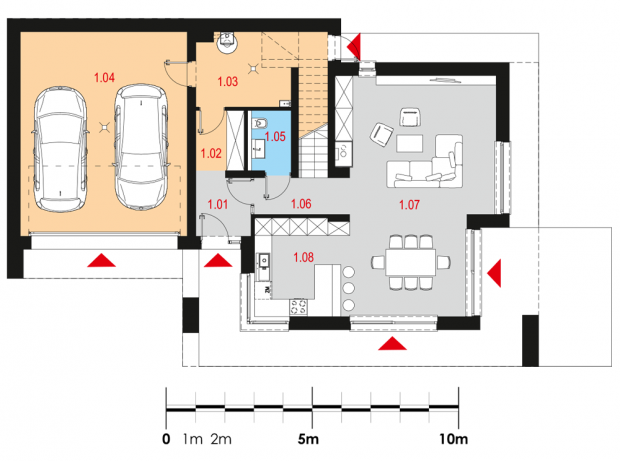

Parter


1.01 Wiatrołap
1.02 Garderoba
1.03 Pom. gosp.
1.04 Garaż
1.05 WC
1.06 Komunikacja
1.07 Salon z jadalnią
1.08 Kuchnia
3.68 m2
3.31 m2
11.15 (13.09) m2
39.10 m2
2.88 m2
7.90 m2
39.15 m2
10.58 m2

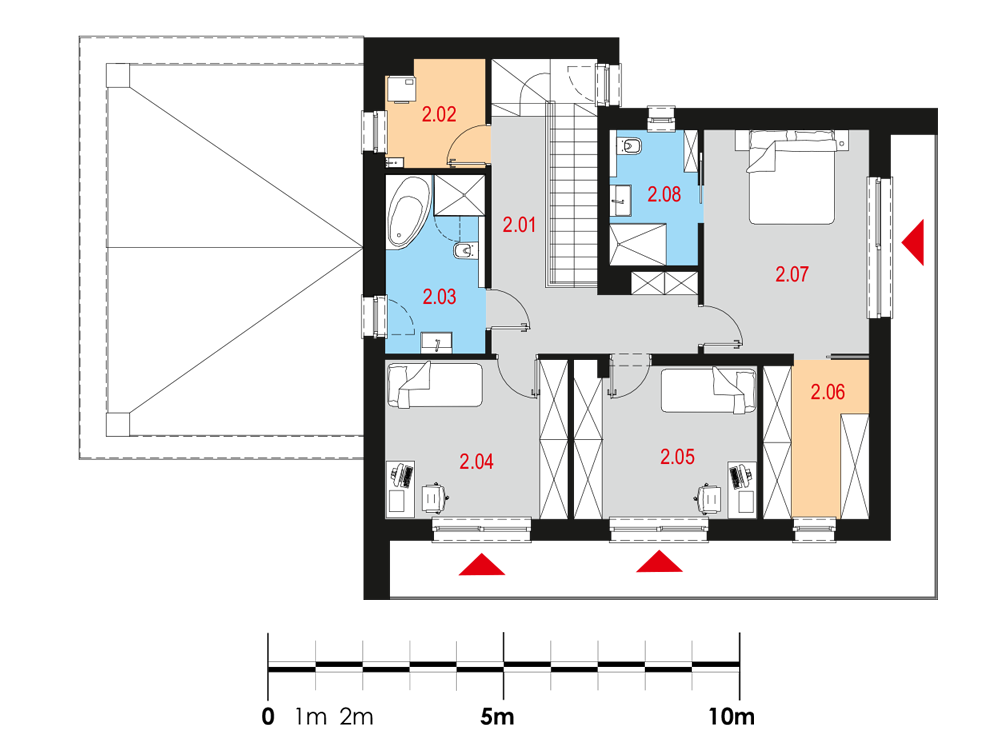

Piętro


2.01 Komunikacja
2.02 Pralnia
2.03 Łazienka
2.04 Pokój
2.05 Pokój
2.06 Garderoba
2.07 Sypialnia
2.08 Łazienka
13.38 m2
4.54 m2
7.86 m2
12.85 m2
12.21 m2
7.16 m2
16.29 m2
5.30 m2

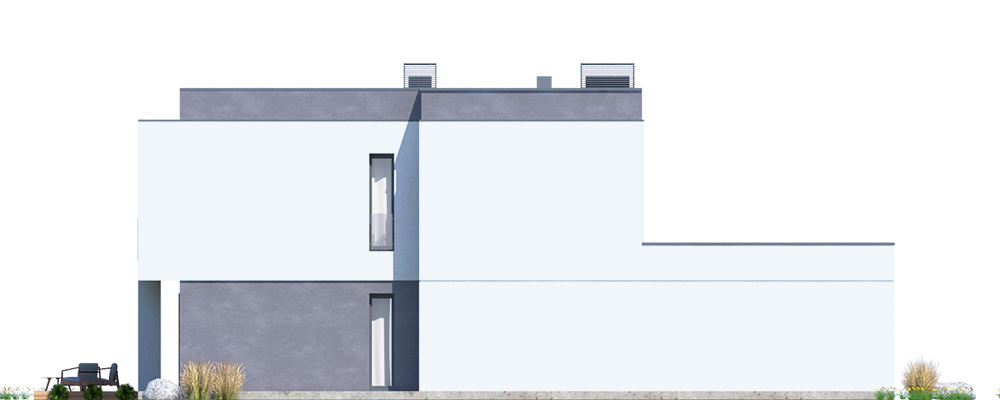

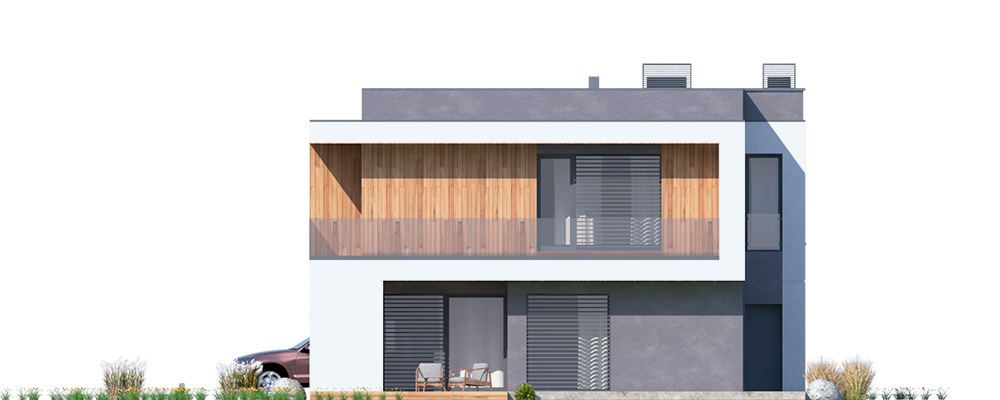

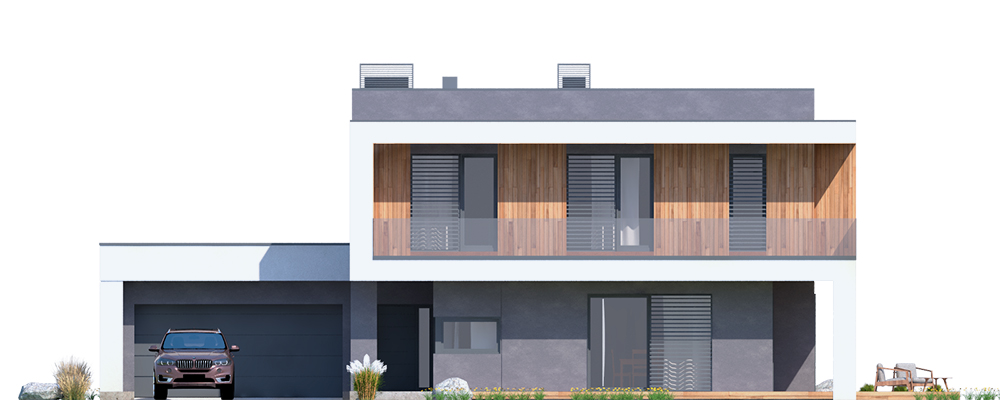

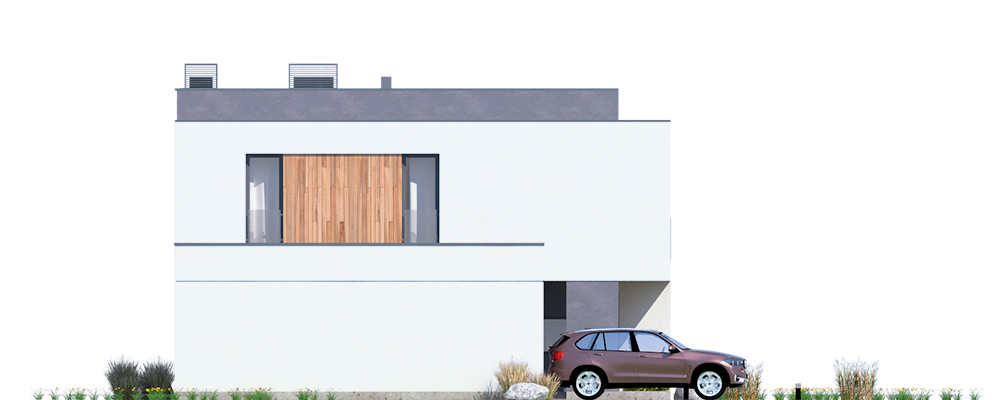

Elewacje

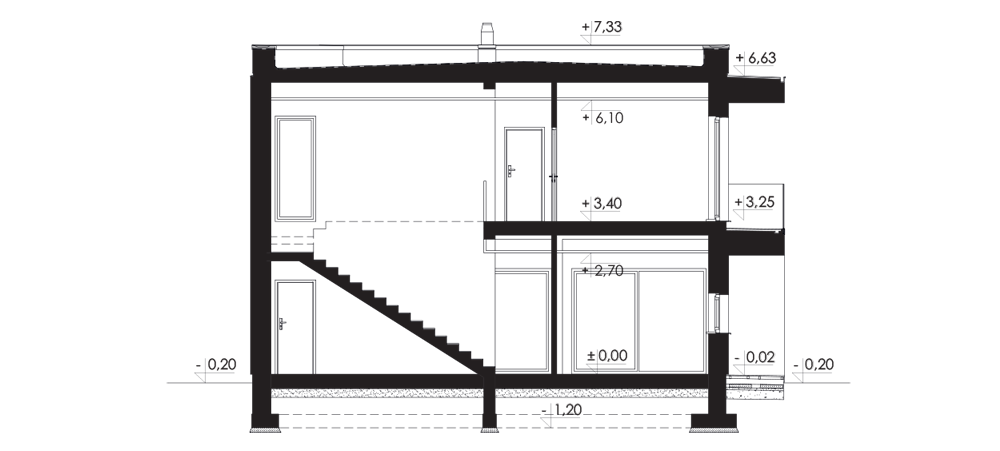

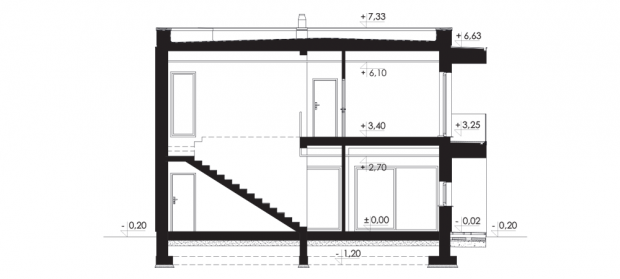

Przekrój

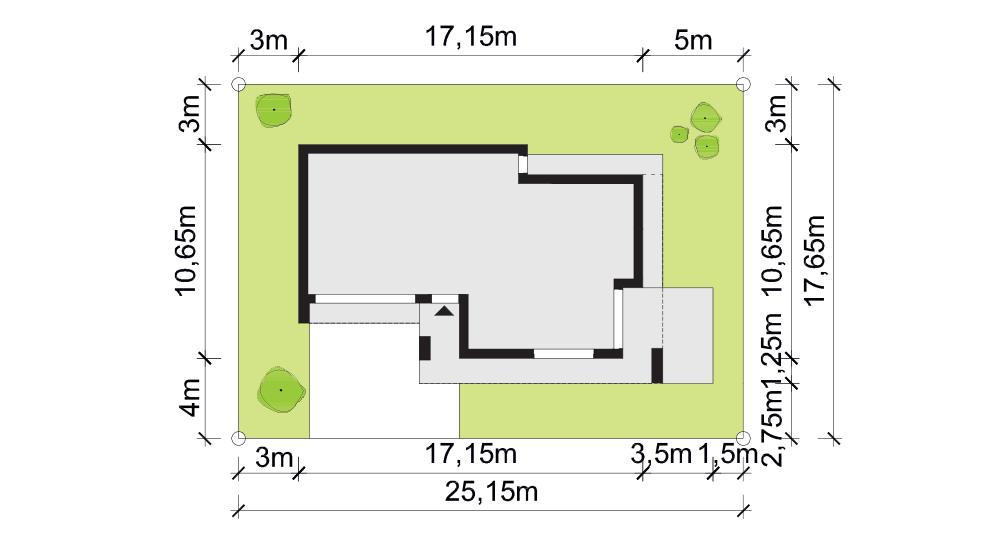

Usytuowanie na działce


Opis projektu

Nowoczesny piętrowy dom jednorodzinny, wolnostojący, niepodpiwniczony, z garażem dwustanowiskowym z płaskim dachem, dużym zadaszonym tarasem oraz balkonami. Część garażowa wysunięta – parterowa.

Układ funkcjonalny:

Pokój dzienny z jadalnią z wyjściem na taras, kuchnia, trzy pokoje, dwie łazienki, toaleta, pralnia, dwie garderoby, garaż, pomieszczenie gospodarcze.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Schody:  płytowe, żelbetowe, monolityczne dwubiegowe.

Strop: płyta żelbetowa.

Stropodach: stropodach niewentylowany żelbetowy, pokryty membraną.

Kocioł: gazowy lub na paliwo stałe.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety i żaluzje zewnętrzne, brama garażowa segmentowa.
