Citus I G1

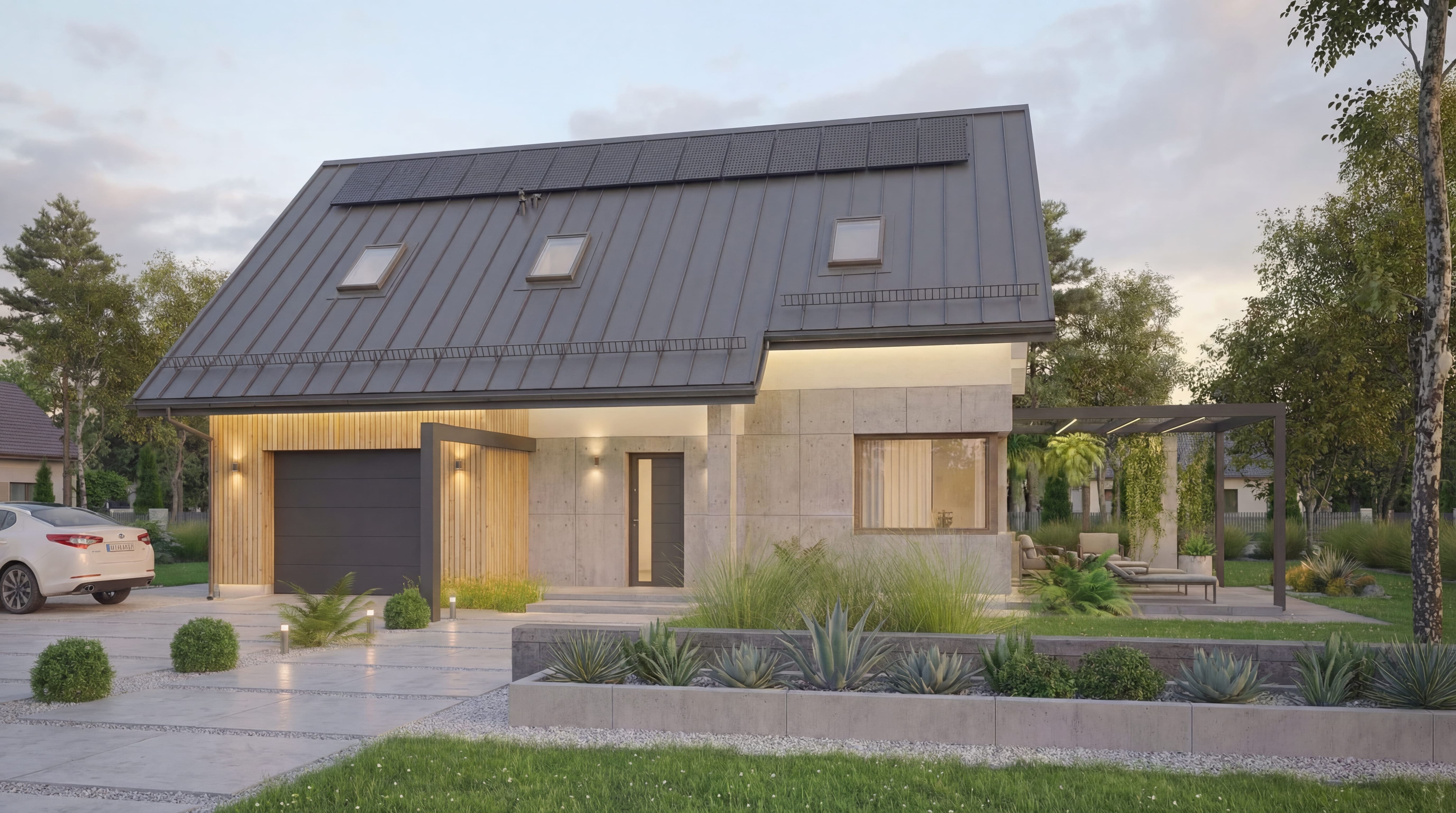

Projekt Citus I G1
WERSJA PODSTAWOWA
LUSTRZANE ODBICIE

Projekt Citus I G1

powierzchnia użytkowa podstawowa:
powierzchnia pomocnicza:
powierzchnia garażu:
powierzchnia razem:
powierzchnia zabudowy:
kubatura:
kąt nachylenia dachu:
wysokość budynku:
liczba kondygnacji nadziemnych:
132.92 m2
7.57 m2
23.52 m2
164.01 m2
124.60 m2
784.45 m3
40°
8.49 m
2


Rzuty

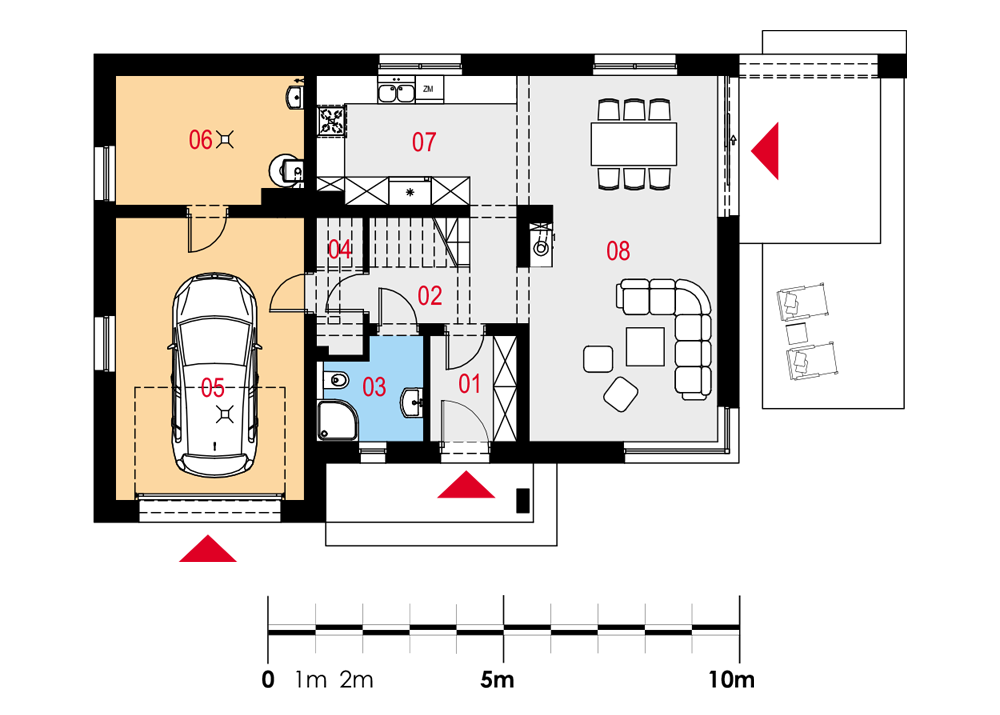

Parter


01 Wiatrołap
02 Komunikacja
03 Łazienka
04 Pom. gosp.
05 Garaż
06 Pom. gosp.
07 Kuchnia
08 Salon z jadalnią
4.22 m2
6.87 m2
4.47 m2
2.51 (3.05) m2
23.52 m2
10.60 m2
12.13 m2
27.74 m2

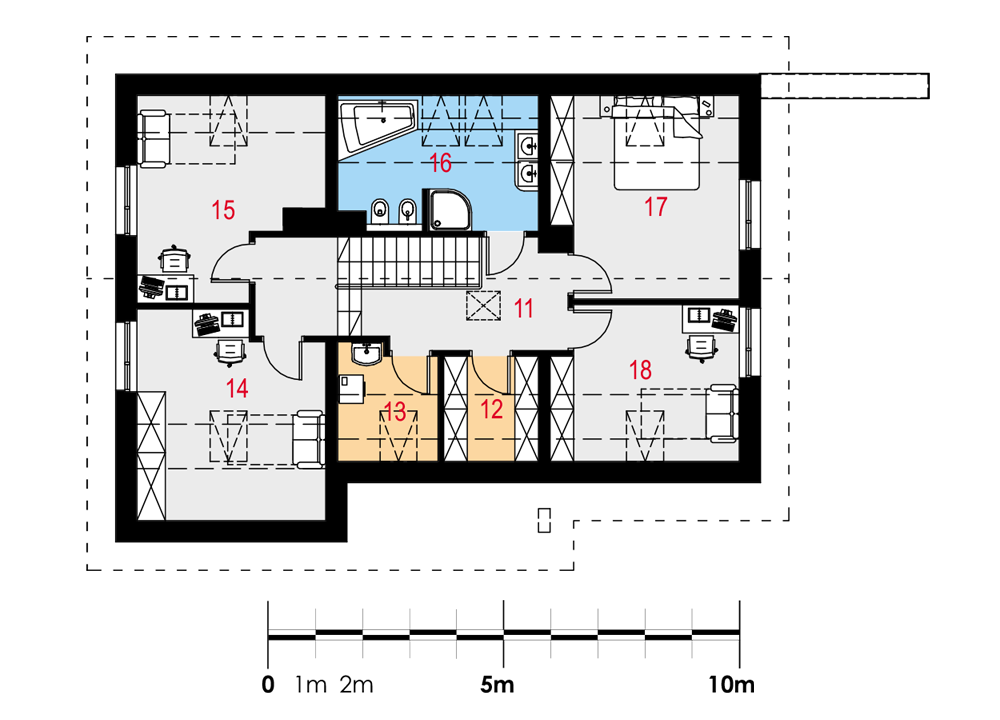

Poddasze


11 Komunikacja
12 Garderoba
13 Pralnia
14 Pokój
15 Pokój
16 Łazienka
17 Sypialnia
18 Pokój
12.80 m2
2.56 (4.37) m2
3.03 (4.95) m2
10.49 (16.45) m2
13.33 (14.61) m2
8.15 (11.89) m2
12.65 (16.13) m2
8.94 (12.48) m2

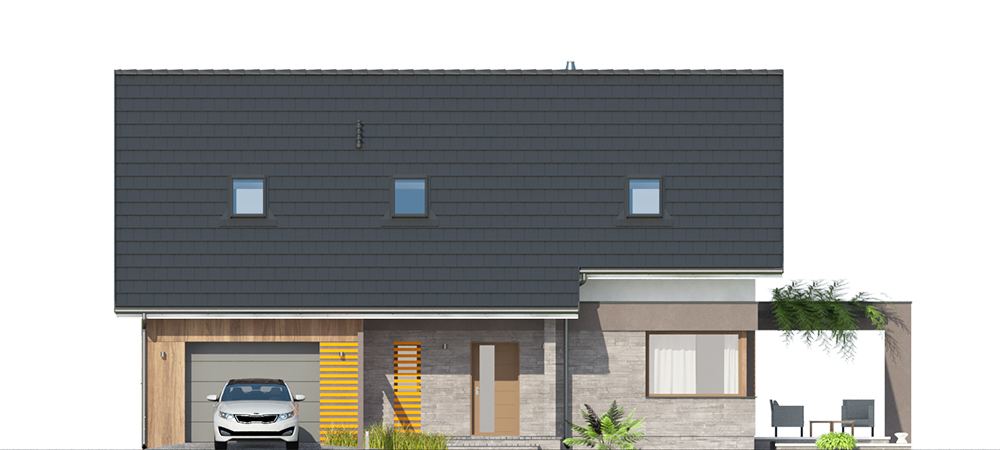

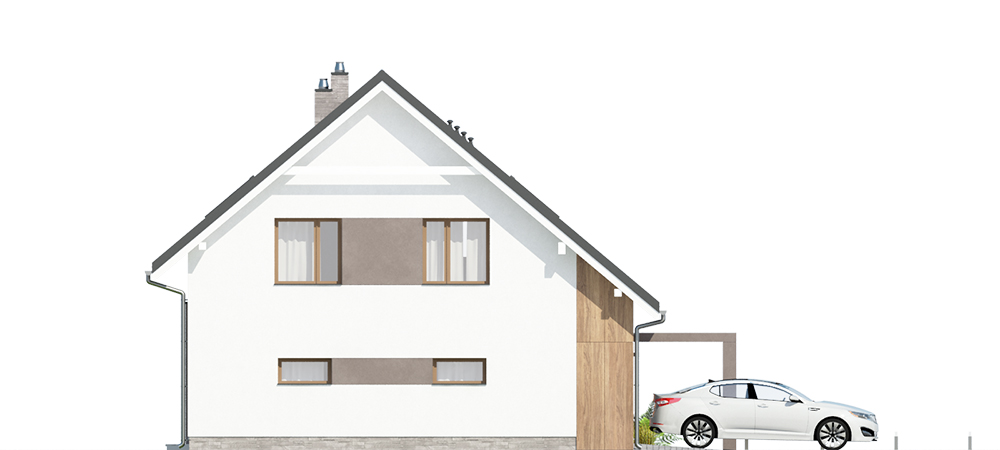

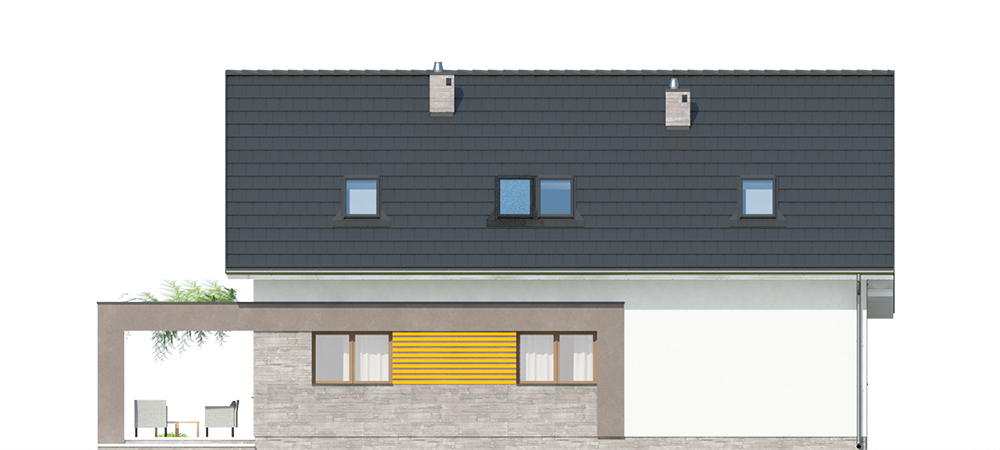

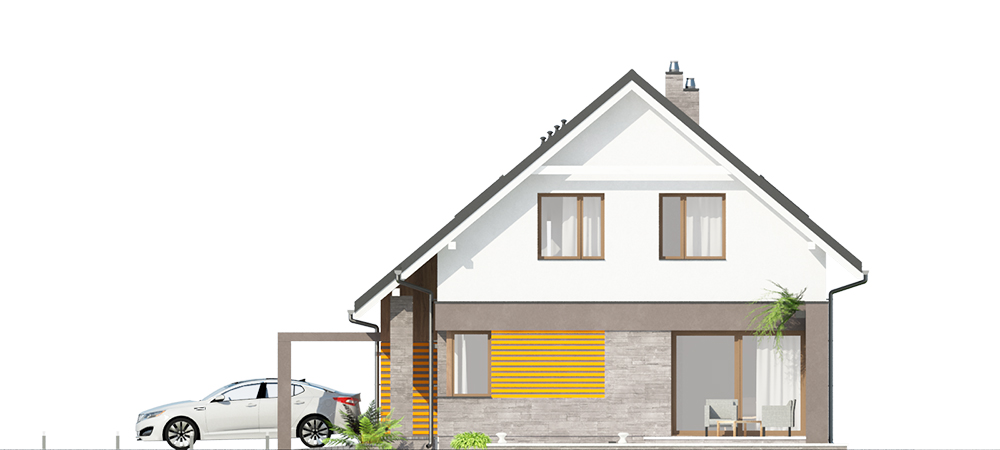

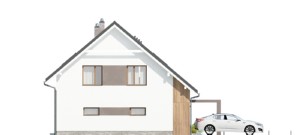

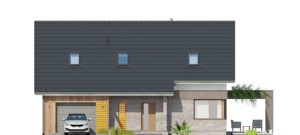

Elewacje

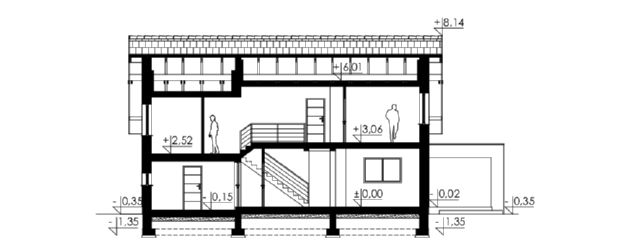

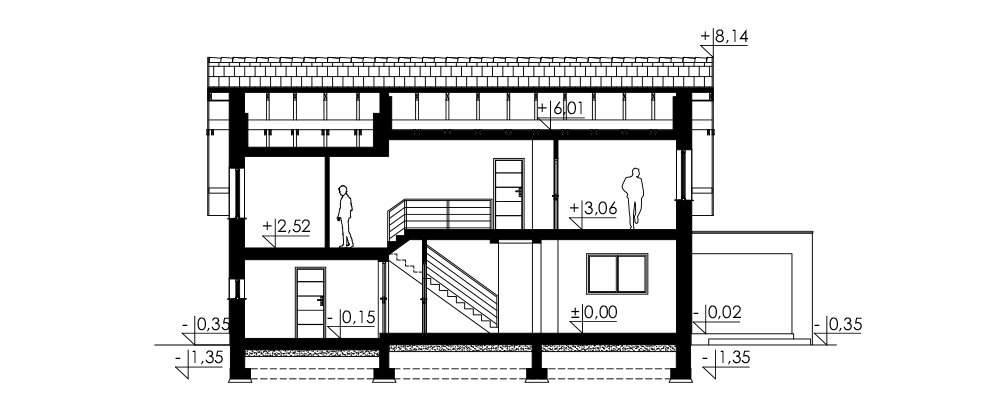

Przekrój

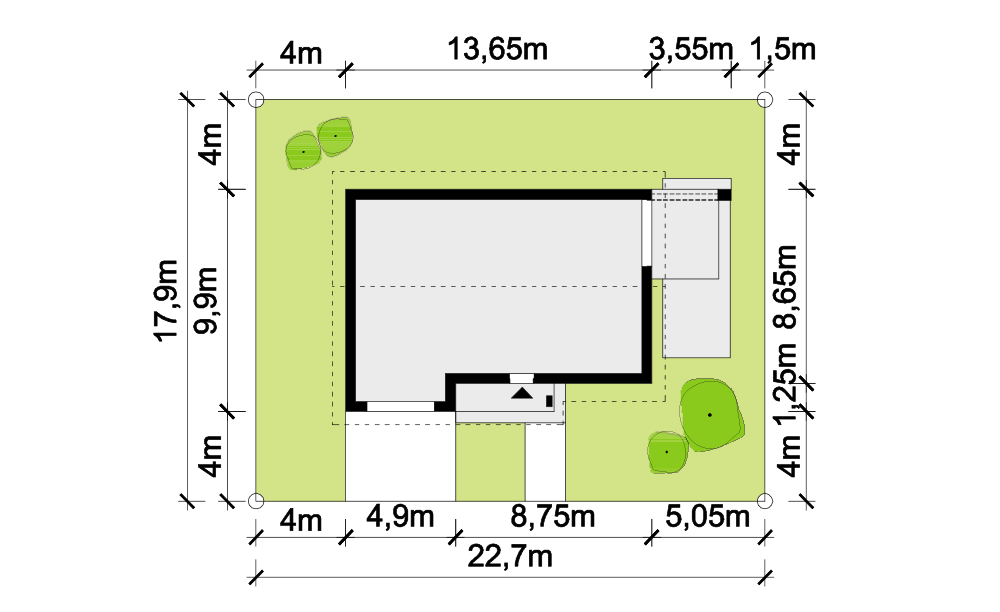

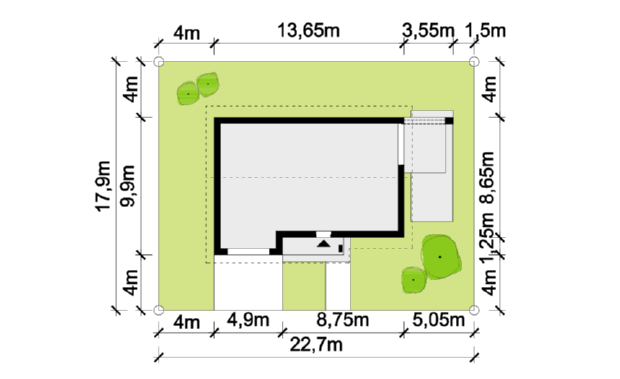

Usytuowanie na działce


Opis projektu

Prosty z wyglądu i w konstrukcji dom jednorodzinny, wolnostojący, niepodpiwniczony z poddaszem użytkowym i garażem. Bardzo funkcjonalny i komfortowy układ pomieszczeń.

Układ funkcjonalny:

Pokój dzienny z jadalnią i wyjściem na taras, kuchnia, trzy pokoje, sypialnia, dwie łazienki, garderoba, pralnia, garaż, dwa pomieszczenia gospodarcze.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny firmy LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Schody: parter - poddasze, żelbetowe, dwubiegowe ze spocznikiem.

Strop: płyta żelbetowa.

Ściana kolankowa: wysokość nad częścią mieszkalną - 121,5 cm; wysokość nad częścią garażową - 71 cm i 175,5 cm.

Dach: dwuspadowy, konstrukcja drewniana, pokryty dachówką ceramiczną.

Kocioł: gazowy, lub na paliwo stałe.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.
