Alaris II G2

Projekt Alaris II G2
WERSJA PODSTAWOWA
LUSTRZANE ODBICIE

Projekt Alaris II G2

powierzchnia użytkowa podstawowa:
powierzchnia pomocnicza:
powierzchnia garażu:
powierzchnia razem:
powierzchnia zabudowy:
kubatura:
kąt nachylenia dachu:
wysokość budynku:
liczba kondygnacji nadziemnych:
127.33 m2
22.70 m2
39.44 m2
189.47 m2
161.85 m2
963.80 m3
35°
7.30 m
2


Rzuty

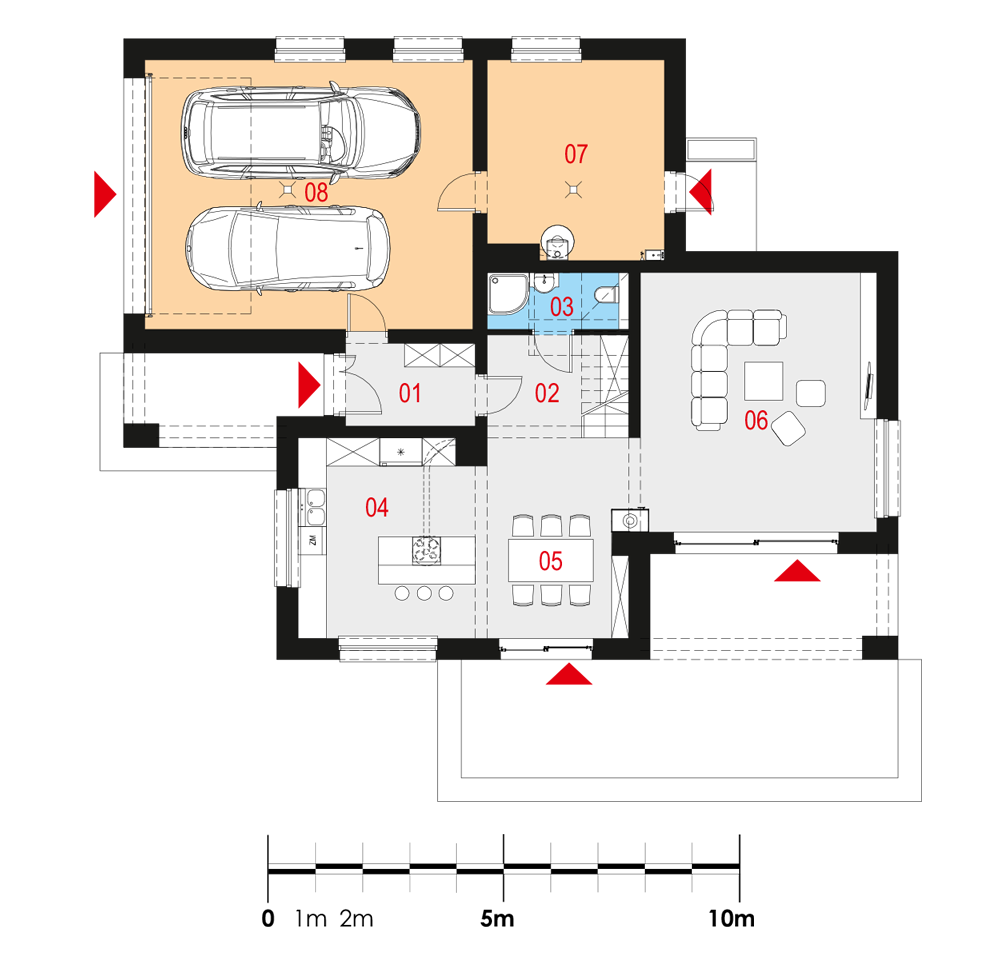

Parter


01 Wiatrołap
02 Komunikacja
03 Łazienka
04 Kuchnia
05 Jadalnia
06 Pokój dzienny
07 Pom. gosp.
08 Garaż
4.71 m2
8.18 m2
2.38 (3.52) m2
15.23 m2
11.63 m2
26.95 m2
15.23 m2
39.44 m2

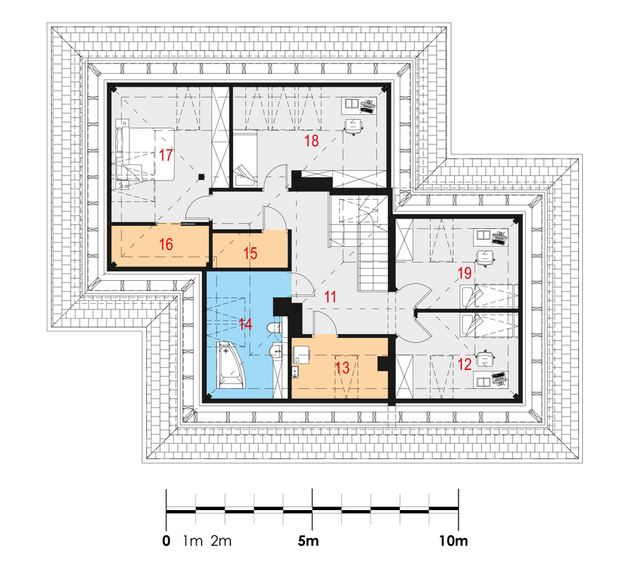

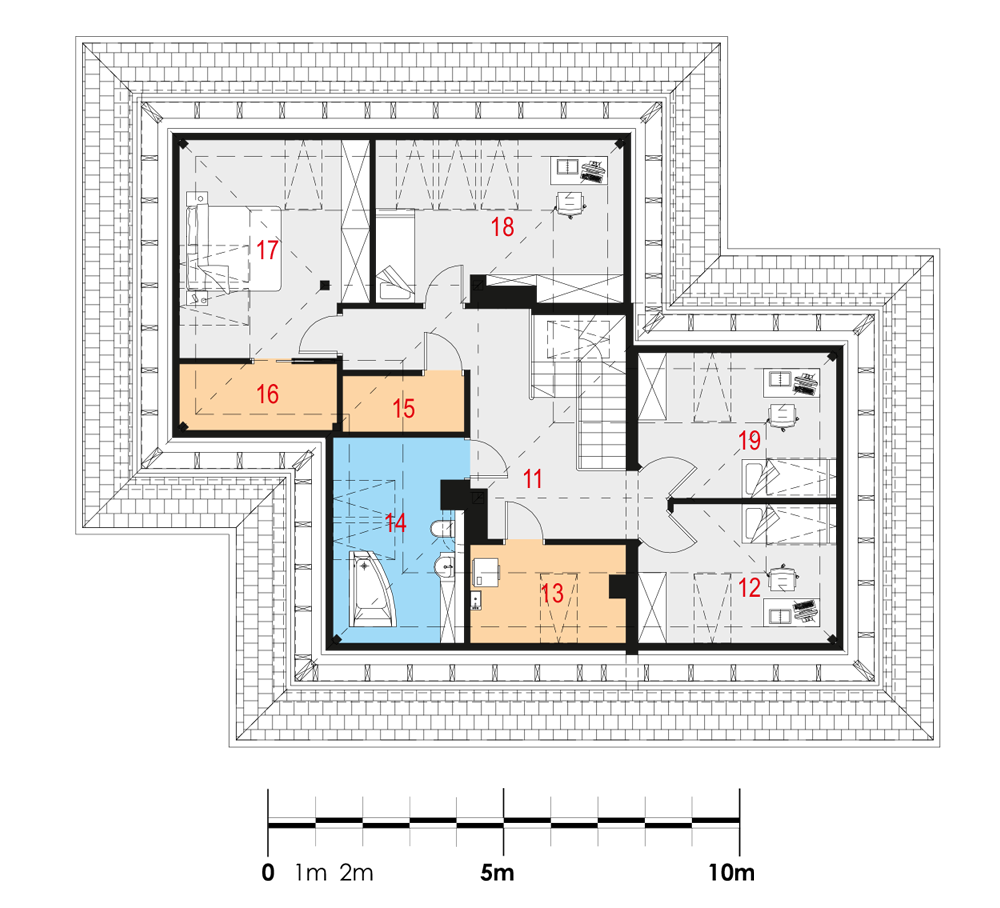

Poddasze


11 Komunikacja
12 Pokój
13 Pralnia
14 Łazienka
15 Garderoba
16 Garderoba
17 Sypialnia
18 Pokój
19 Pokój
17.09 (17.22) m2
6.46 (11.72) m2
3.68 (6.73) m2
6.30 (11.54) m2
2.23 (3.00) m2
1.56 (4.59) m2
10.86 (17.44) m2
10.52 (17.17) m2
7.04 (12.42) m2

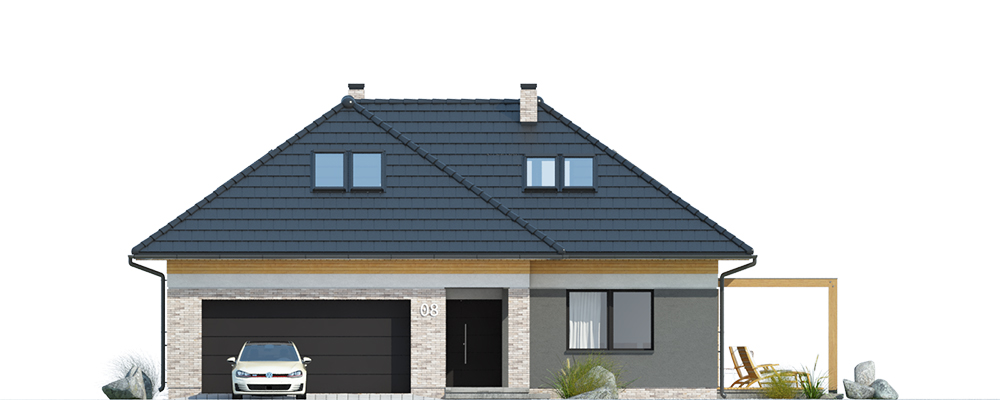

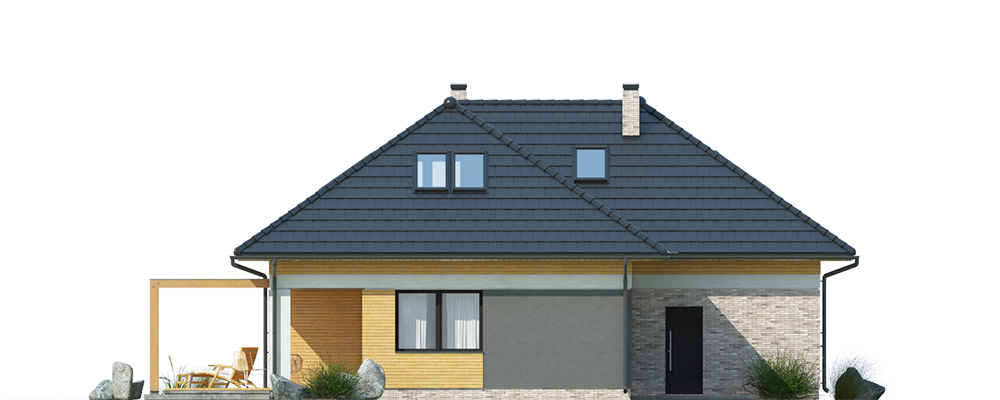

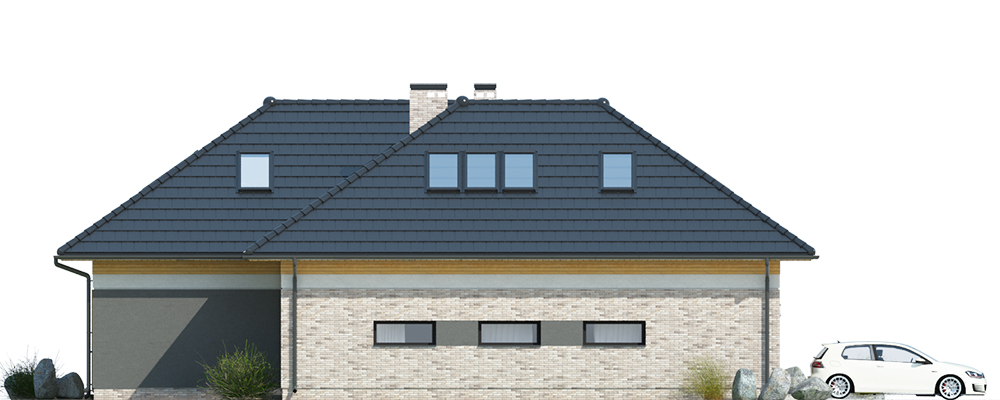

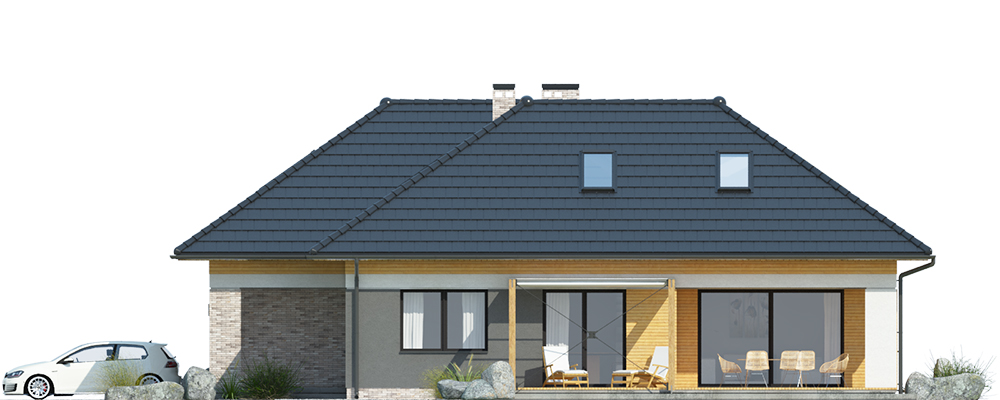

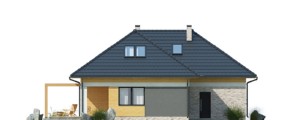

Elewacje

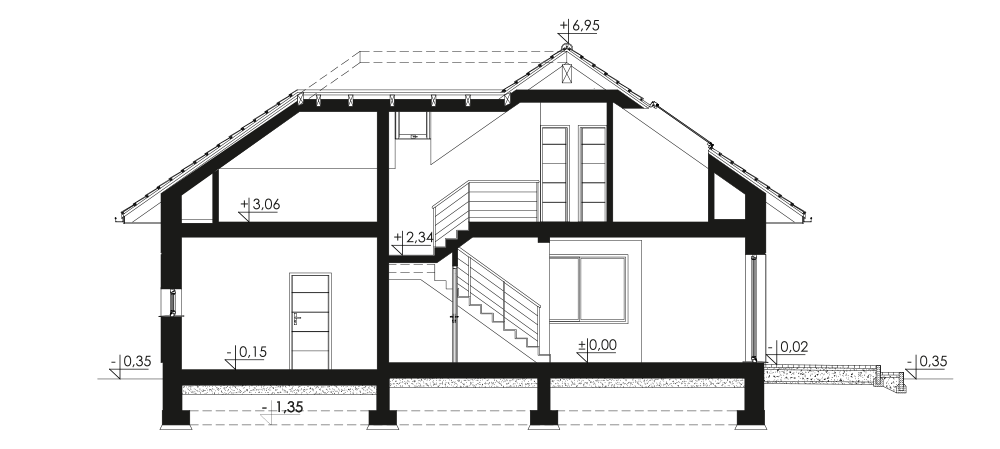

Przekrój

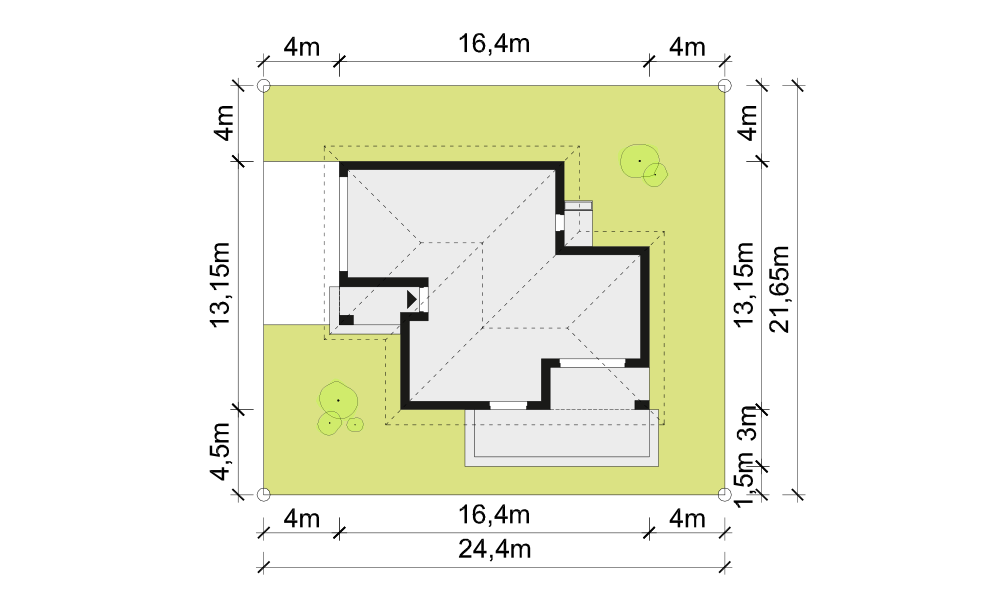

Usytuowanie na działce


Opis projektu

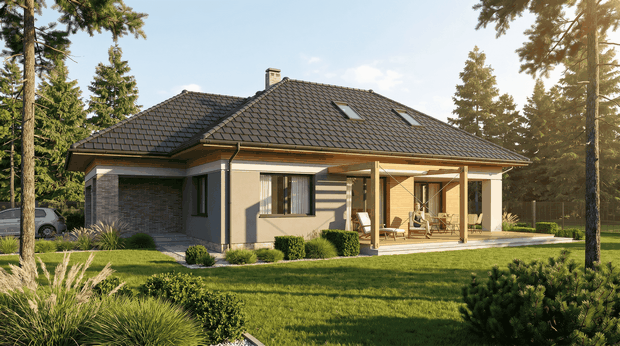

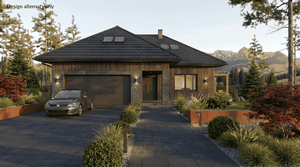

Nowoczesny dom jednorodzinny, wolnostojący, niepodpiwniczony z poddaszem użytkowym i garażem o wyglądzie domu parterowego.

Układ funkcjonalny:

Pokój dzienny i jadalnia z wyjściami na taras, kuchnia, trzy pokoje, sypialnia dwie łazienki, dwie garderoby, pralnia, garaż, pomieszczenie gospodarcze.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny firmy LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Schody:  żelbetowe, zabiegowe ze spocznikiem

Strop: płyta żelbetowa

Ściana kolankowa: odsunięta z płyty g-k -wysokość 116cm; konstrukcyjna - wysokość 65cm.

Dach: wielospadowy, konstrukcja drewniana, pokryty dachówką ceramiczną.

Kocioł: gazowy lub na paliwo stałe.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa ocieplona.
