Importunus I G2

WERSJA PODSTAWOWA

LUSTRZANE ODBICIE

Projekt Importunus I G2

powierzchnia użytkowa podstawowa:

249,53 m²

powierzchnia pomocnicza:

17,23 m²

powierzchnia garażu:

36,75 m²

powierzchnia razem:

303,51 m²

powierzchnia zabudowy:

217,90 m²

kubatura:

1 898,80 m³

dach:

płaski

kąt nachylenia dachu:

1°

wymiary budynku (szer. x głęb.):

21,15 m x 13,90 m

wysokość budynku w kalenicy:

7,12 m

liczba kondygnacji nadziemnych:

2

liczba pokoi z salonem:

4

liczba łazienek i WC:

3

stanowiska postojowe w garażu:

2

Minimalne wymiary działki* (szer. x głęb.):

28,15 m x 21,90 m

* Dokładny opis znajduje się pod rysunkiem usytuowania

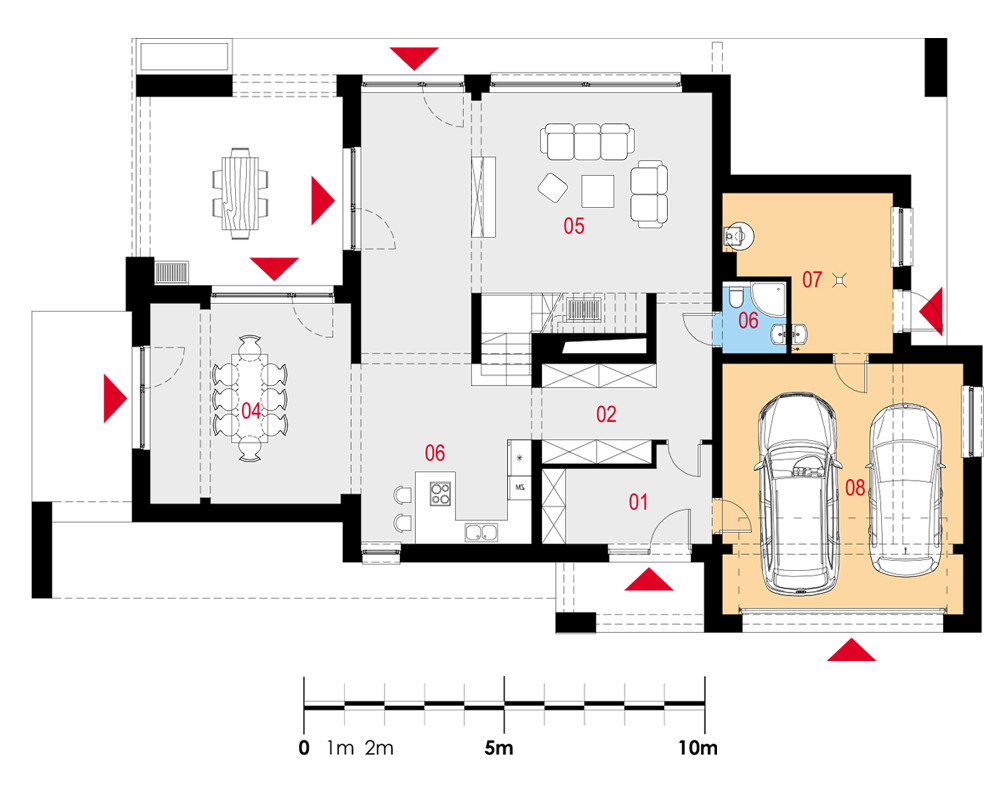

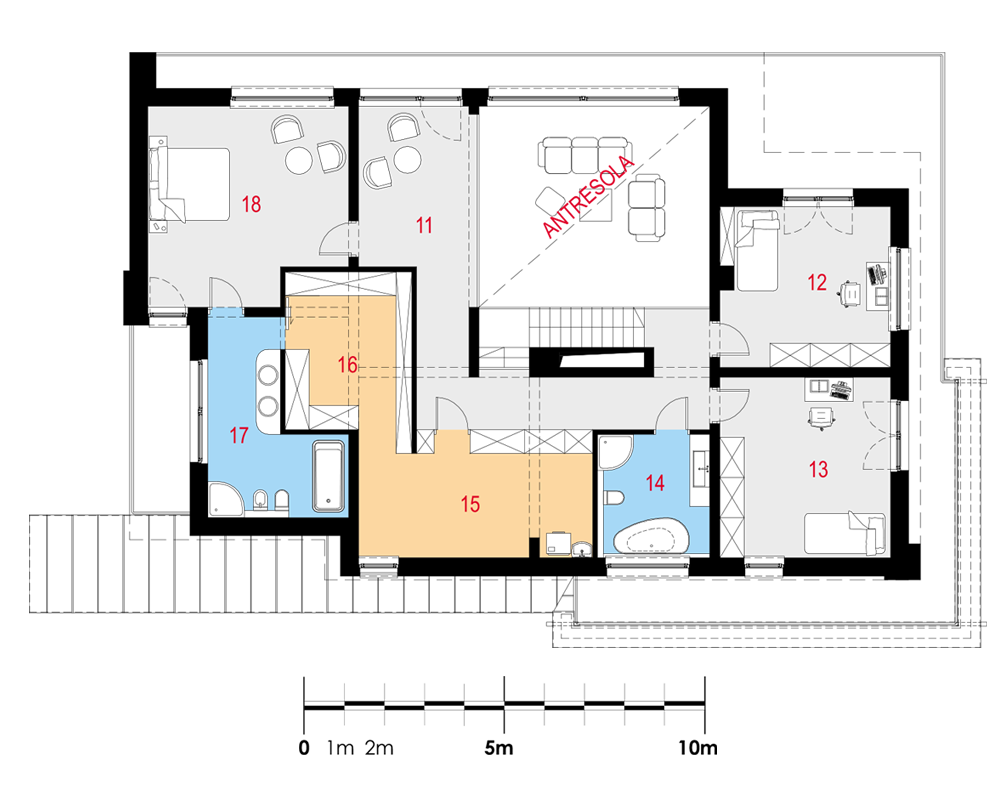

Rzuty

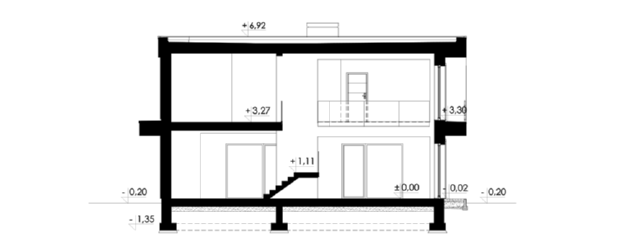

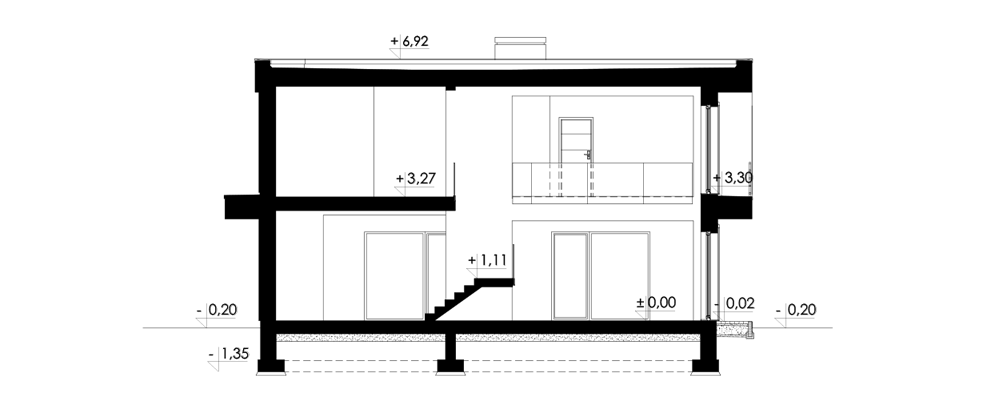

Przekrój

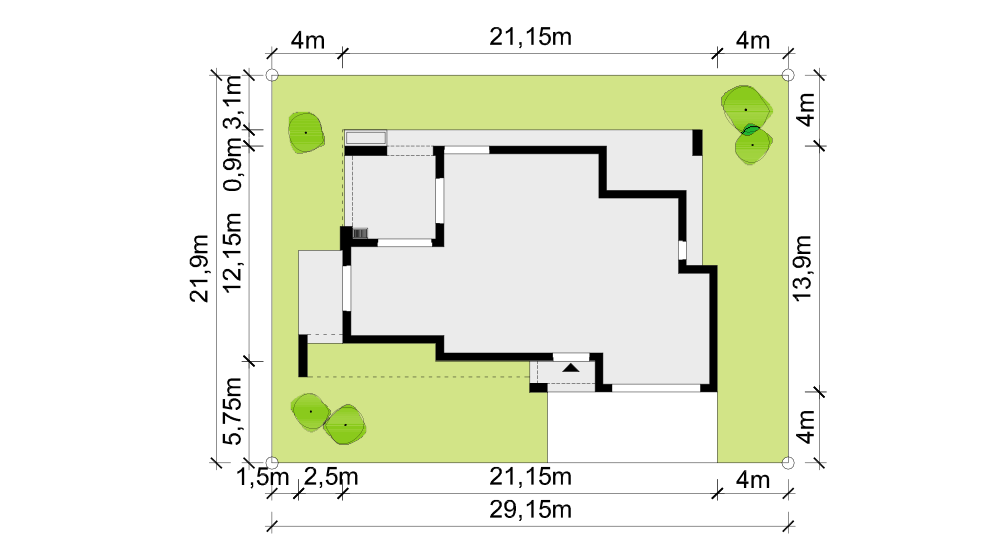

Usytuowanie na działce

Wymiary budynku (szerokość x głębokość): ​21,15m x 13,90m

Wymagane wymiary działki (szerokość x głębokość): 29,15m x 21,90m

Wprowadzając drobne zmiany adaptacyjne, takie jak:

• likwidacja okna na elewacji bocznej w garażu,

minimalne wymagane wymiary działki wyniosą: 28,15m x 21,90m

Wizualizacje

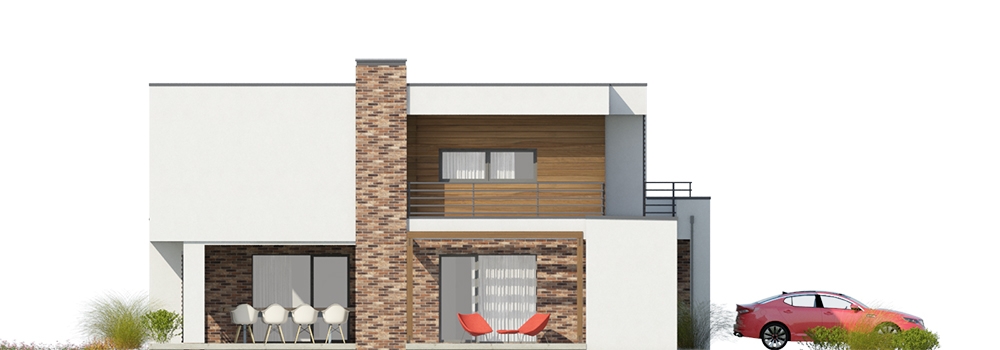

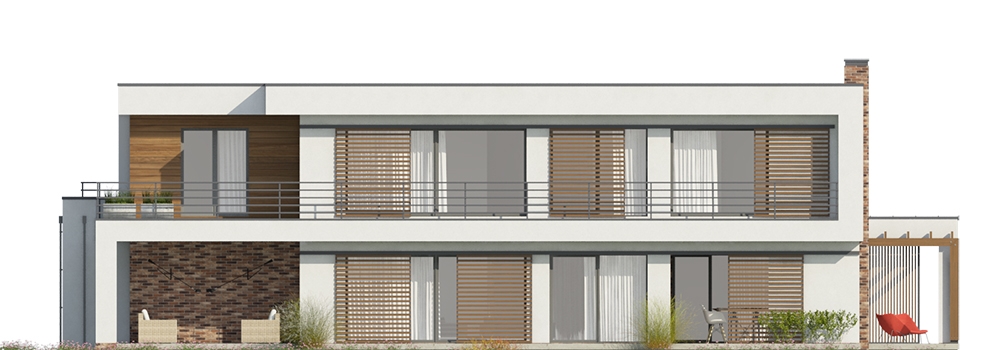

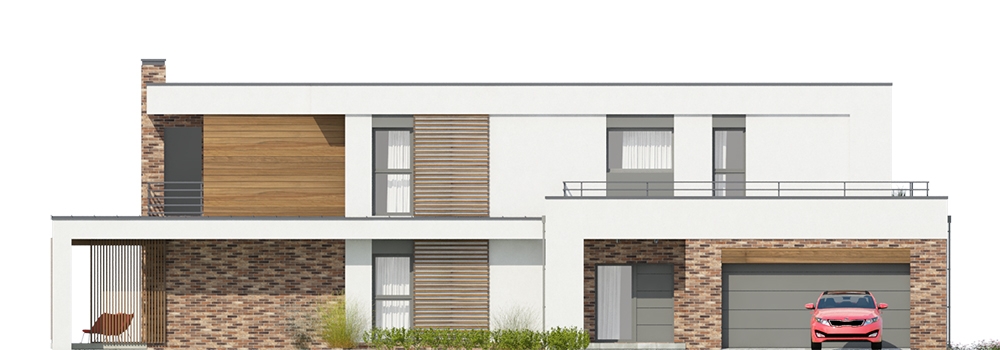

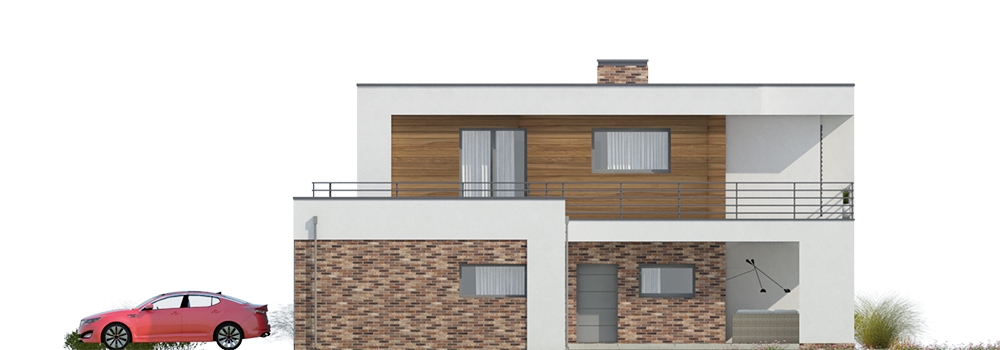

Elewacje

Opis projektu

Nowoczesny, piętrowy dom jednorodzinny, wolnostojący, z garażem dwustanowiskowym i płaskim dachem. Przestronna i duża strefa dzienna z licznymi tarasami.

Układ funkcjonalny:

Pokój dzienny i jadalnia z wyjściem na taras, kuchnia, trzy pokoje, trzy łazienki, garderoba, pralnia, garaż, pomieszczenie gospodarcze.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Schody: żelbetowe dwubiegowe.

Strop: żelbetowy.

Dach: płaski, żelbetowy, pokryty papą.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.

Instalacje

Źródło ciepła do ogrzewania: kocioł gazowy, kominek z płaszczem wodnym na biomasę.

Źródło ciepła do ogrzewania wody użytkowej: kocioł gazowy, kominek z płaszczem wodnym na biomasę, zestaw solarny (kolektory słoneczne).

Wentylacja: grawitacyjna.

Energia elektryczna: zasilanie z sieci elektroenergetycznej.

Pomieszczenie gospodarcze spełnia wymagania kotłowni na paliwo stałe, w związku z czym na etapie adaptacji istnieje możliwość zmiany sposobu ogrzewania.

Istnieje możliwość zaprojektowania innej konfiguracji instalacji w oparciu o przedstawione propozycje zawarte poniżej w Dodatkach do projektu.

Zawartość projektu

Dokumentacja projektowa zawiera:

• 3 egzemplarze projektu architektoniczno-budowlanego
• 3 egzemplarze projektu technicznego
• Projektowaną charakterystykę energetyczną budynku
• Analizę ekonomiczną i ekologiczną możliwości realizacji wysoce wydajnych systemów alternatywnych zaopatrzenia w energię i ciepło
• Kopię uprawnień budowlanych projektantów
• Bezpłatną zgodę na zmiany

Szczegółowa zawartość dokumentacji projektowej opisana jest na stronie Co zawiera dokumentacja projektowa?.
