Notus I G1

Projekt Notus I G1
WERSJA PODSTAWOWA
LUSTRZANE ODBICIE

Projekt Notus I G1

powierzchnia użytkowa podstawowa:
powierzchnia pomocnicza:
powierzchnia garażu:
powierzchnia razem:
powierzchnia zabudowy:
kubatura:
kąt nachylenia dachu:
wysokość budynku:
liczba kondygnacji nadziemnych:
108.64 m2
9.47 m2
22.54 m2
140.65 m2
180.40 m2
835.45 m3
30°
6.30 m
1


Rzuty

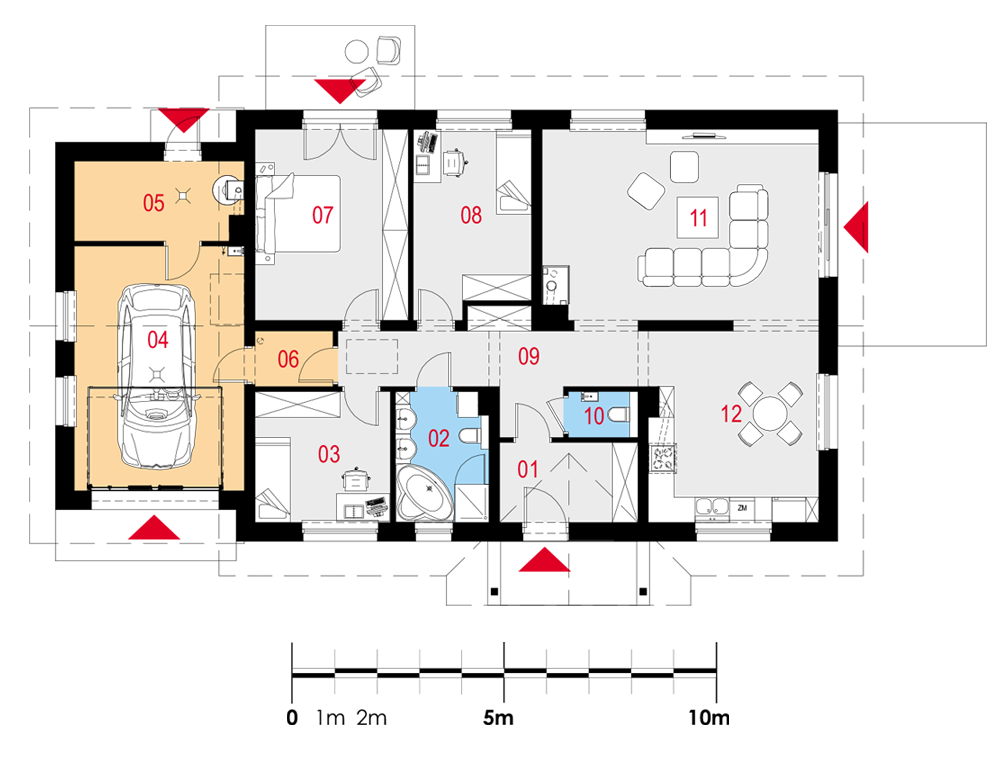

Parter


01 Wiatrołap
02 Łazienka
03 Pokój
04 Garaż
05 Pom. gosp.
06 Pom. gosp.
07 Sypialnia
08 Pokój
09 Komunikacja
10 WC
11 Pokój dzienny
12 Kuchnia z jadalnią
5.99 m2
6.46 m2
9.59 m2
22.54 m2
7.15 m2
2.32 m2
15.88 m2
11.52 m2
11.58 m2
1.73 m2
28.45 m2
17.44 m2

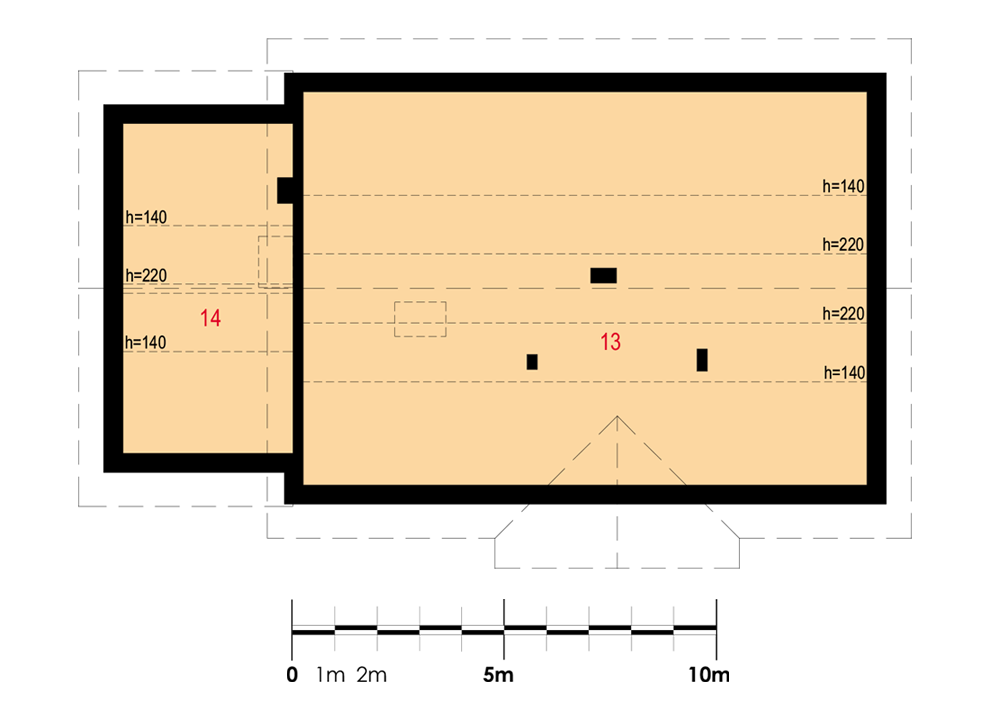

Poddasze


13 Strych
14 Strych
38.66 (119.68) m2
6.34 (30.17) m2

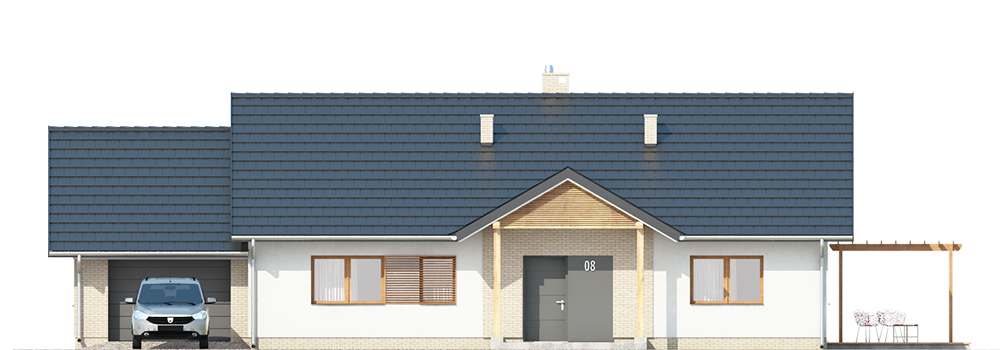

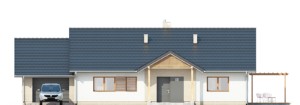

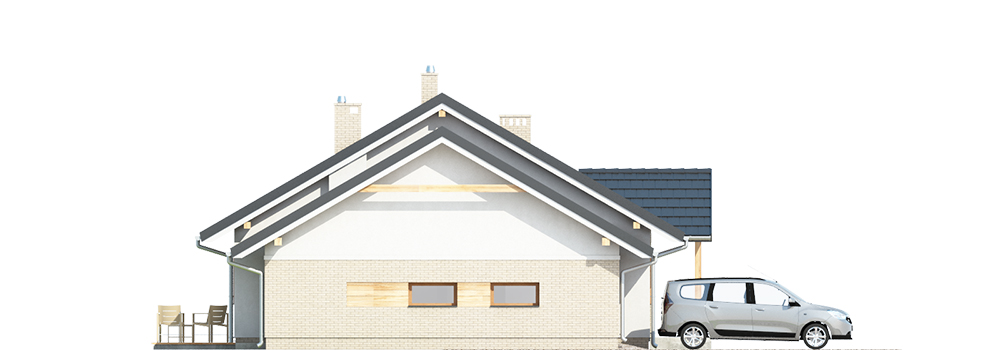

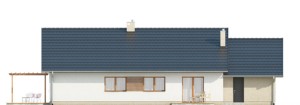

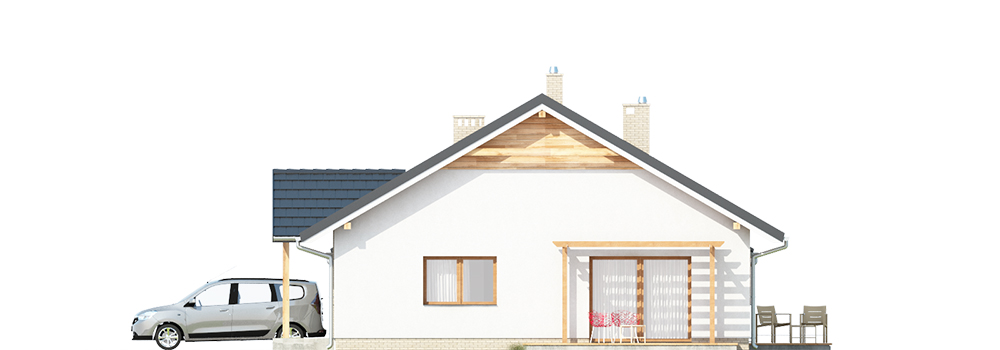

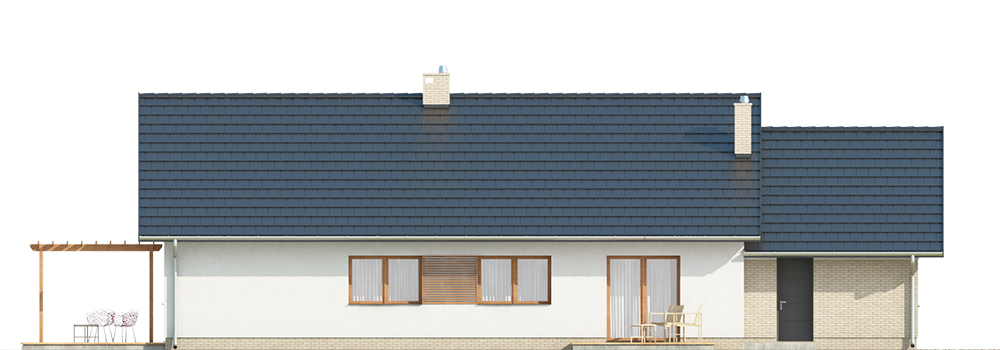

Elewacje

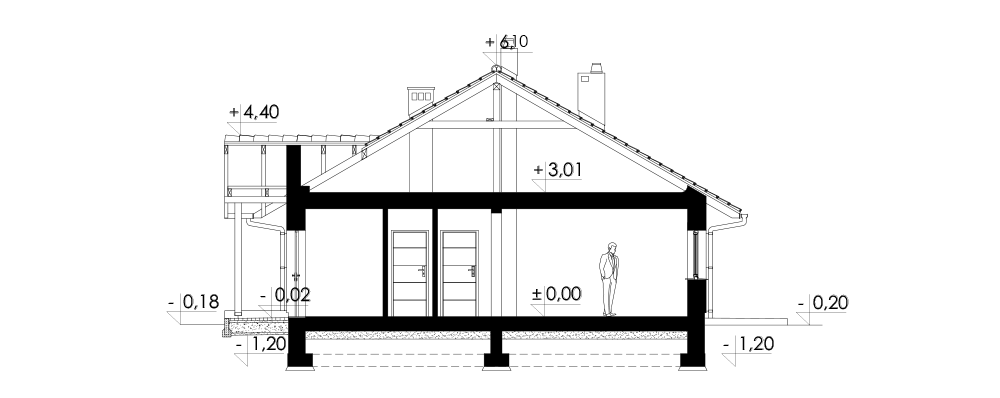

Przekrój

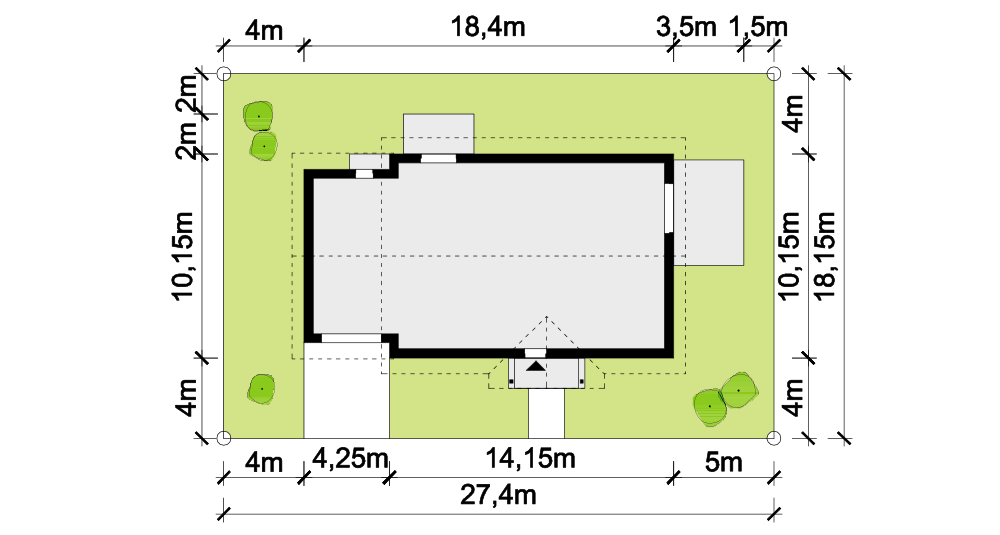

Usytuowanie na działce


Opis projektu

Klasyczny parterowy dom jednorodzinny, wolnostojący, z poddaszem nieużytkowym i garażem jednostanowiskowym oraz prostym dachem dwuspadowym.

Układ funkcjonalny:

Pokój dzienny z wyjściem na taras, kuchnia z jadalnią, trzy pokoje, łazienka, WC, dwa pomieszczenia gospodarcze, garaż.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Strop: płyta żelbetowa.

Dach: dwuspadowy, konstrukcja drewniana, pokryty dachówką ceramiczną.

Kocioł: gazowy, lub na paliwo stałe.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.
