Gelidus I G2

Projekt Gelidus I G2
WERSJA PODSTAWOWA
LUSTRZANE ODBICIE

Projekt Gelidus I G2

powierzchnia użytkowa podstawowa:
powierzchnia pomocnicza:
powierzchnia garażu:
powierzchnia razem:
powierzchnia zabudowy:
kubatura:
kąt nachylenia dachu:
wysokość budynku:
liczba kondygnacji nadziemnych:
112.89 m2
7.69 m2
36.94 m2
157.52 m2
203.80 m2
1002.75 m3
30°
6.80 m
1


Rzuty

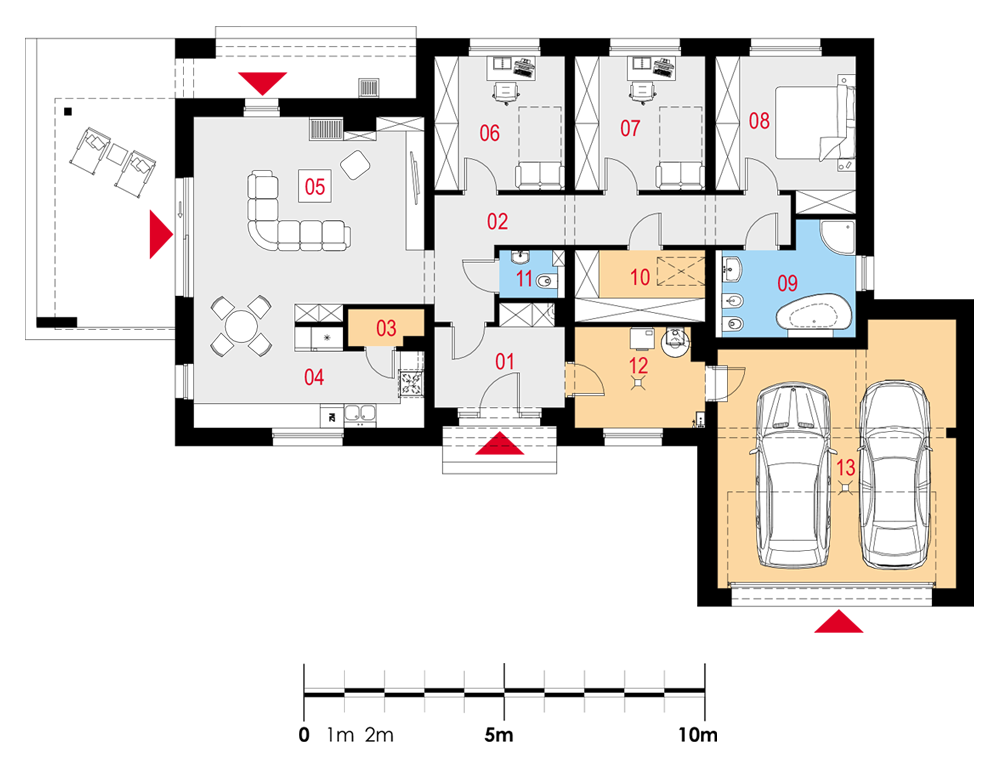

Parter


01 Wiatrołap
02 Komunikacja
03 Spiżarka

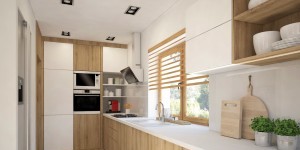

04 Kuchnia z jadalnią

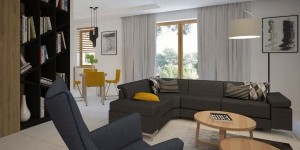

05 Pokój dzienny
06 Pokój
07 Pokój
08 Sypialnia
09 Łazienka
10 Garderoba
11 WC
12 Pralnia
13 Garaż
7.21 m2
13.70 m2
1.61 m2
12.96 m2
27.67 m2
10.60 m2
10.60 m2
12.30 m2
8.60 m2
5.73 m2
1.91 m2
7.69 m2
36.94 m2

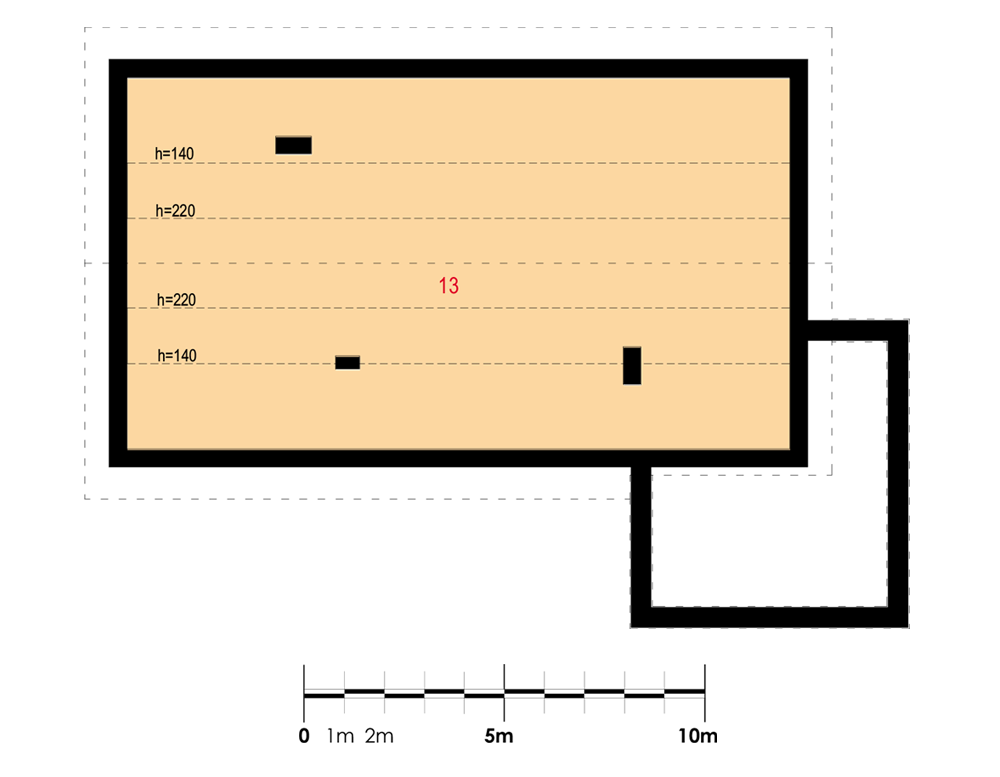

Poddasze


14 Strych
59.65 (151.62) m2

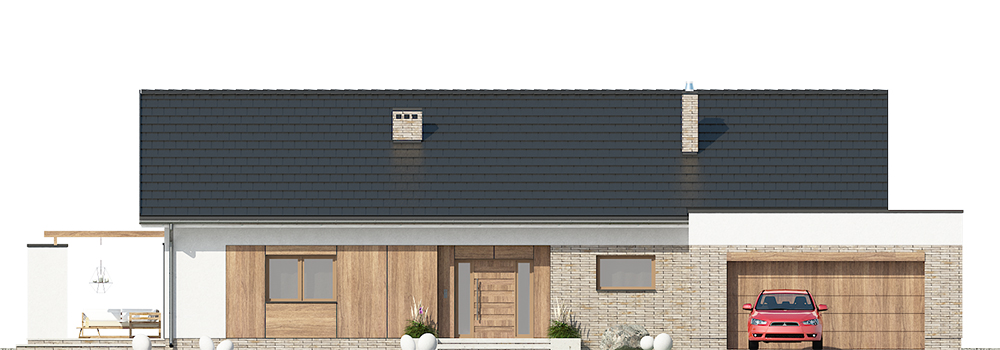

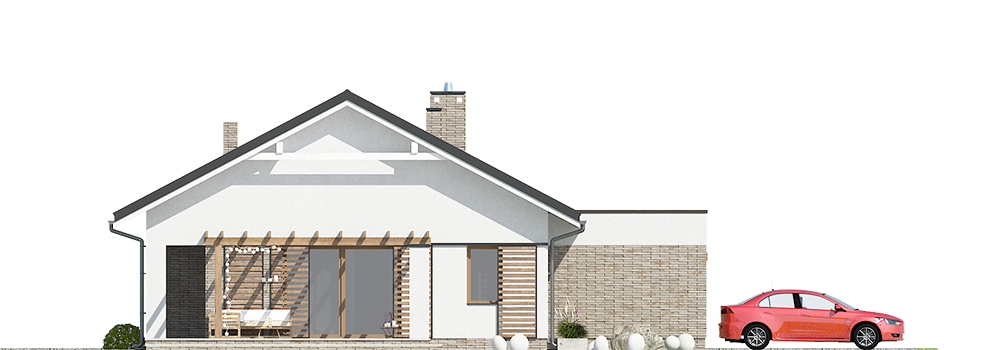

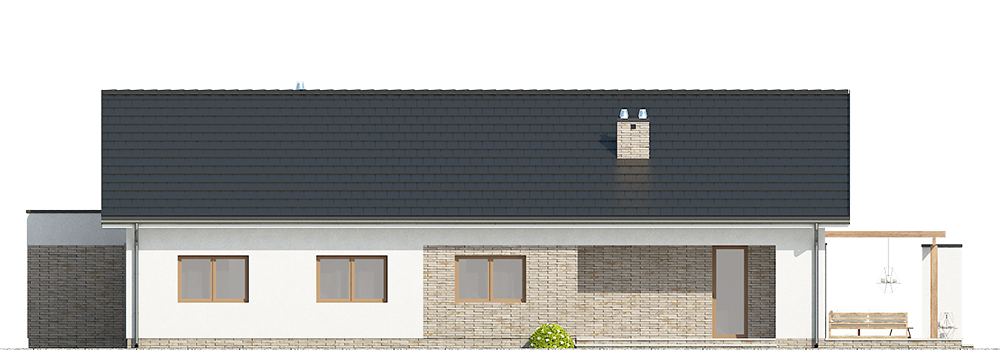

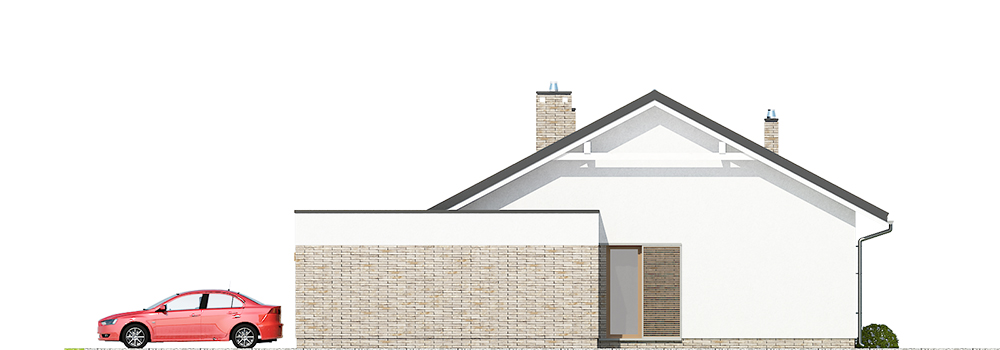

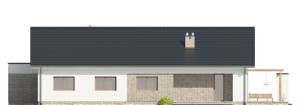

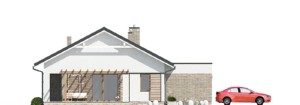

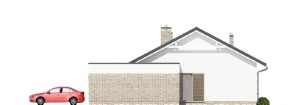

Elewacje

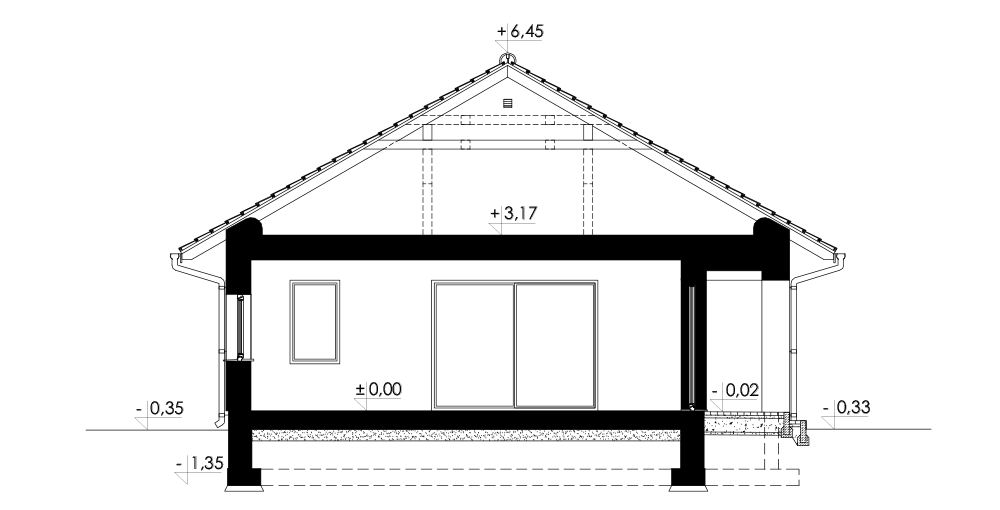

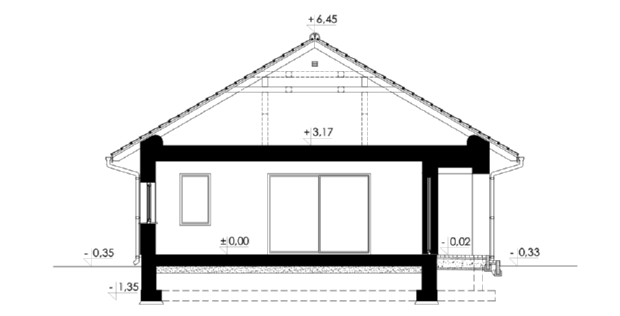

Przekrój

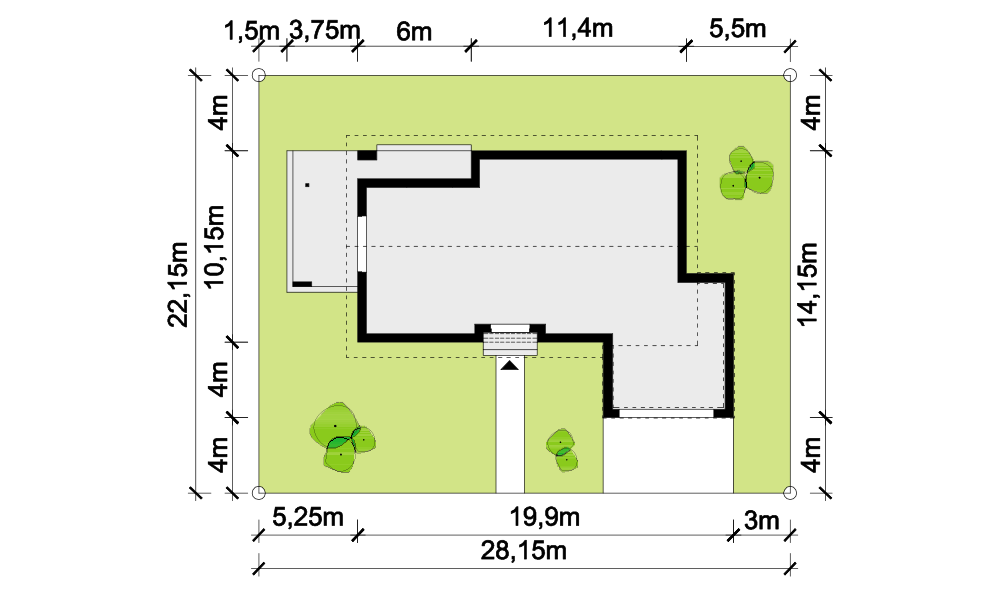

Usytuowanie na działce


Opis projektu

Parterowy dom jednorodzinny, wolnostojący, z poddaszem nieużytkowym i garażem dwustanowiskowym oraz prostym dachem dwuspadowym nad częścią mieszkalną. Część garażowa wysunięta jako osobna bryła z zadaszeniem dachem płaskim.

Układ funkcjonalny:

Pokój dzienny z wyjściem na taras, kuchnia z jadalnią, trzy pokoje, łazienka, WC, spiżarka, garderoba, pralnia,   garaż dwustanowiskowy. Strefa dzienna oddzielona od strefy nocnej, z możliwością jej zamknięcia.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Strop: płyta żelbetowa.

Dach: dwuspadowy, konstrukcja drewniana, pokryty dachówką ceramiczną.

Kocioł: gazowy.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.
