Familiaris II G1

Projekt Familiaris II G1
WERSJA PODSTAWOWA
LUSTRZANE ODBICIE

Projekt Familiaris II G1

powierzchnia użytkowa podstawowa:
powierzchnia pomocnicza:
powierzchnia garażu:
powierzchnia razem:
powierzchnia zabudowy:
kubatura:
kąt nachylenia dachu:
wysokość budynku:
liczba kondygnacji nadziemnych:
102.15 m2
50.27 m2
26.46 m2
152.42 m2
118.90 m2
703.80 m3
42°
8.36 m
2


Rzuty

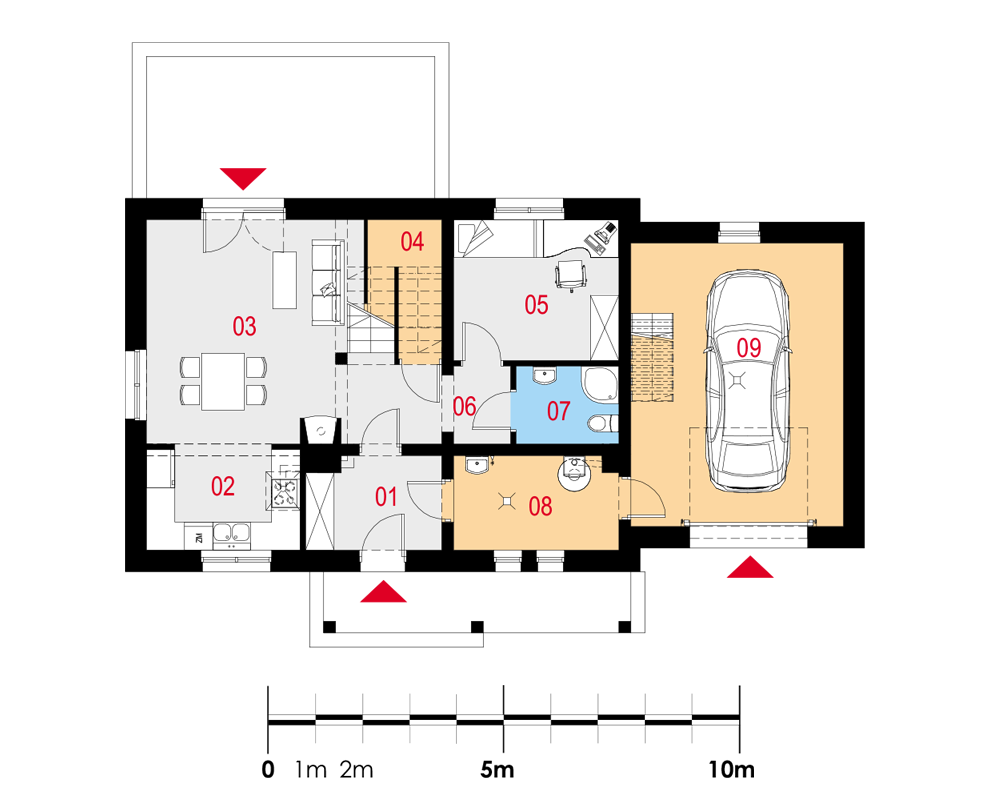

Parter


01 Wiatrołap
02 Kuchnia
03 Salon z jadalnią
04 Skład na drewno
05 Pokój
06 Przedpokój
07 Łazienka
08 Pom. gosp.
09 Garaż
5.38 m2
6.78 m2
20.21 (20.69) m2
1.12 (3.96) m2
10.22 m2
5.53 m2
3.53 m2
6.73 m2
26.46 m2

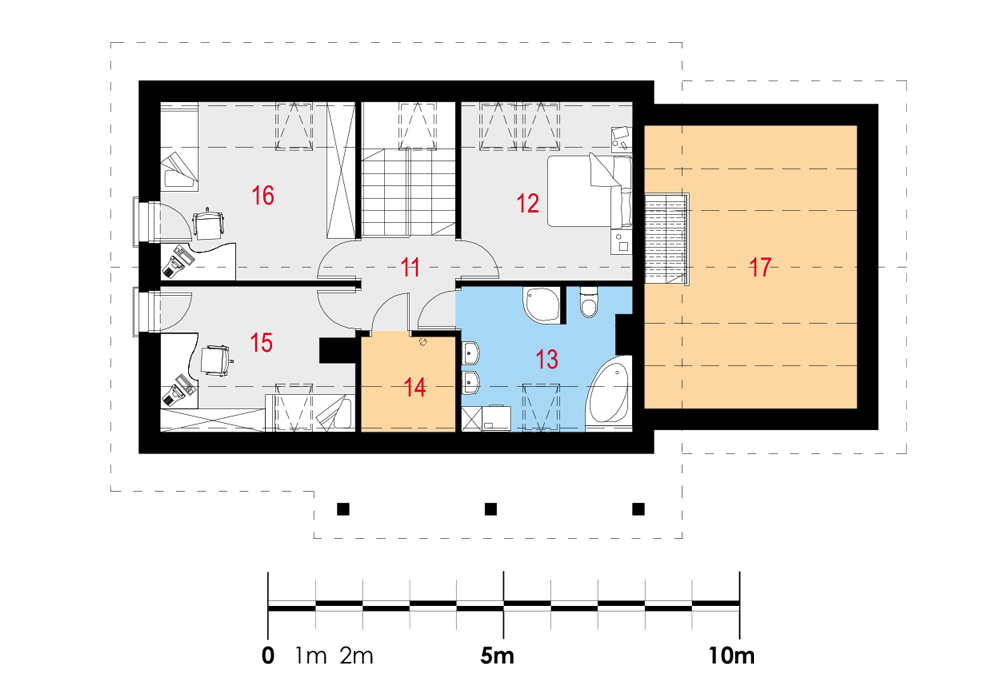

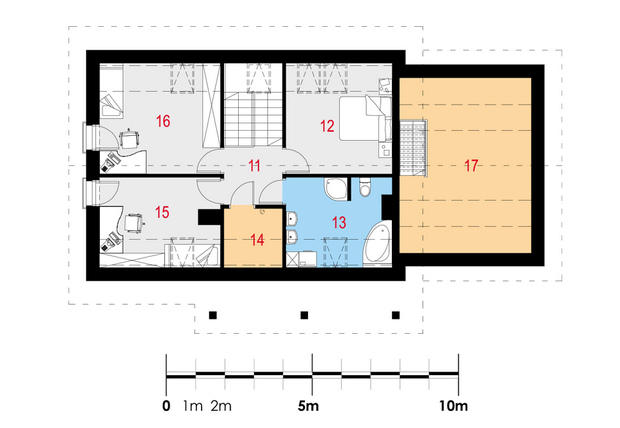

Poddasze


11 Komunikacja
12 Sypialnia
13 Łazienka
14 Suszarnia
15 Pokój
16 Pokój
17 Strych
6.80 m2
11.63 (13.48) m2
8.71 (10.59) m2
2.94 (3.98) m2
10.13 (12.24) m2
13.23 (15.33) m2
11.15 (20.18) m2

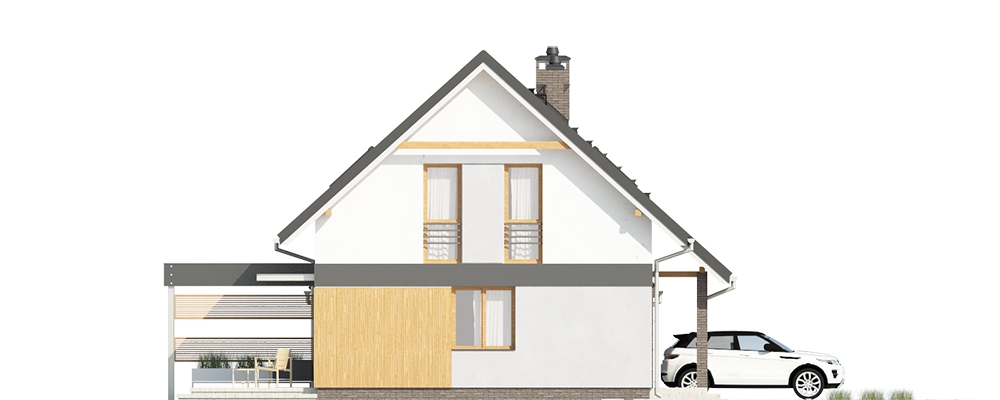

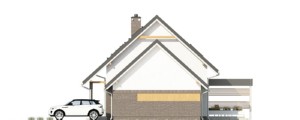

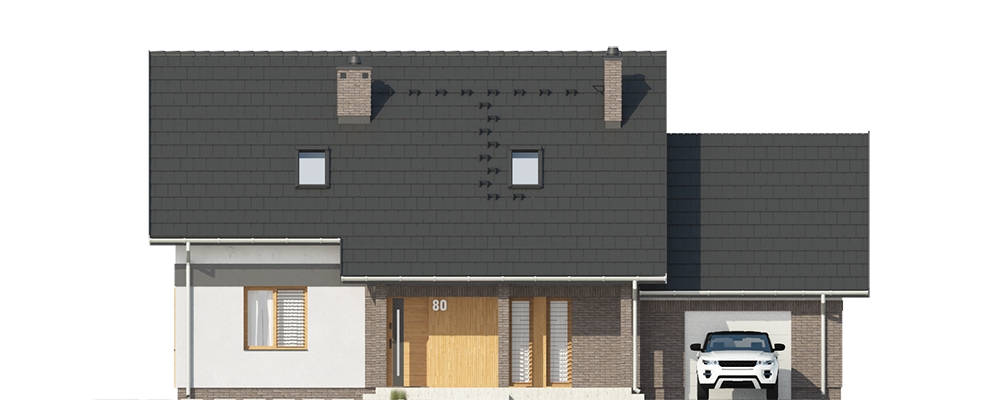

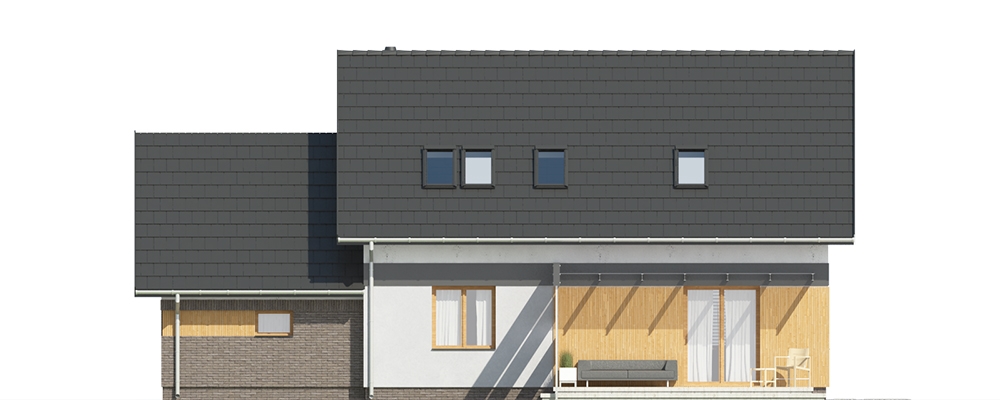

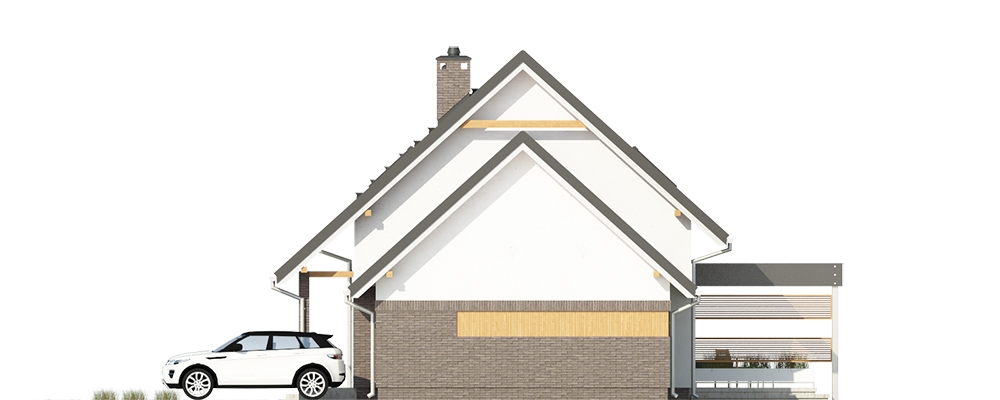

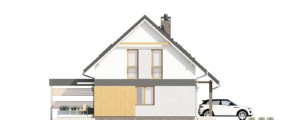

Elewacje

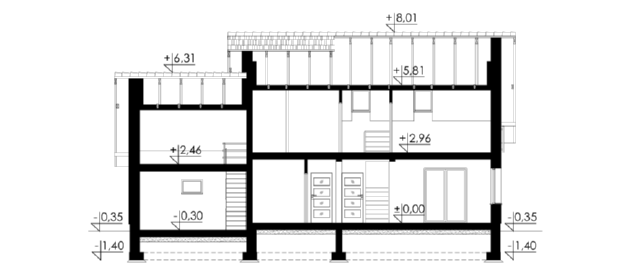

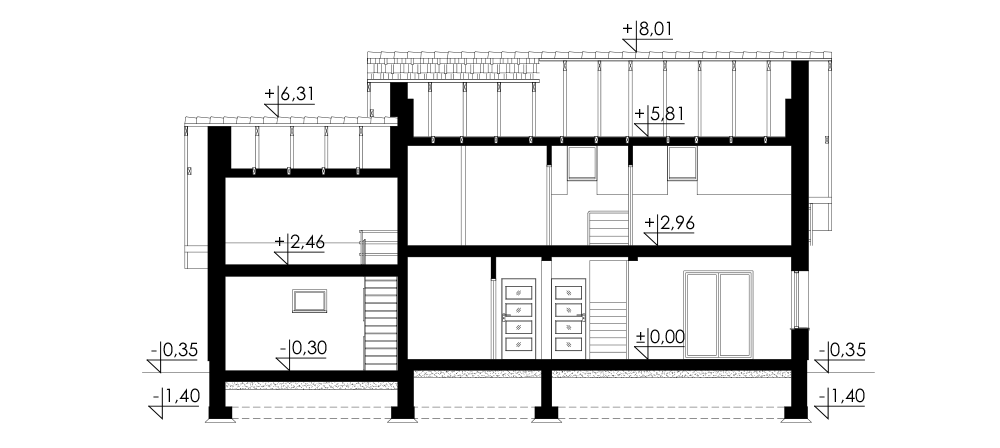

Przekrój

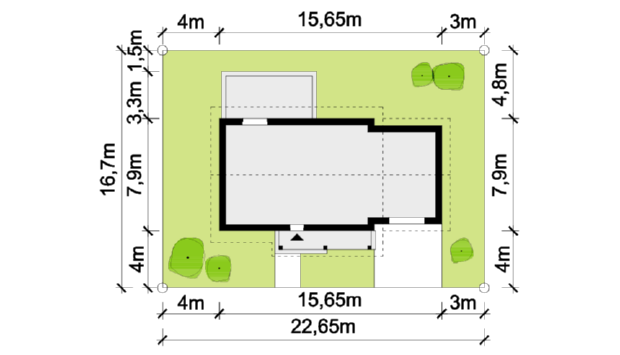

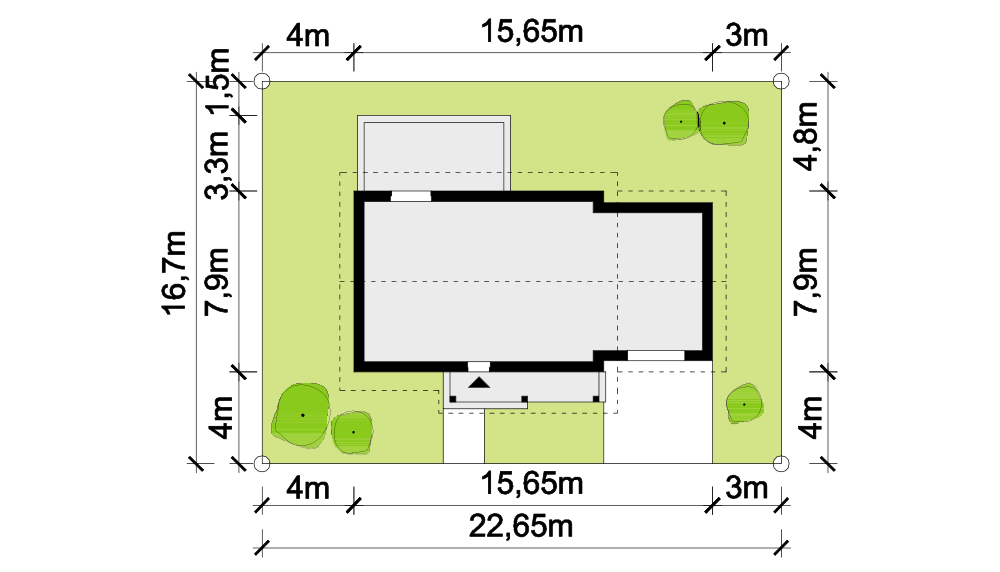

Usytuowanie na działce


Opis projektu

Dom jednorodzinny, wolnostojący, niepodpiwniczony z poddaszem użytkowym i garażem jednostanowiskowym.

Układ funkcjonalny:

Salon z wyjściem na taras, cztery pokoje, kuchnia, dwie łazienki, suszarnia, garaż, skład drewna, pomieszczenie gospodarcze, strych.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny firmy LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Schody: na poddasze: żelbetowe, dwubiegowe ze spocznikiem; na strych: drewniane jednobiegowe.

Strop: płyta żelbetowa.

Ściana kolankowa: wysokość 125cm.

Dach: dwuspadowy, konstrukcja drewniana, pokryty dachówką ceramiczną.

Źródło ciepła: kocioł gazowy, kominek z płaszczem wodnym na biomasę i zestaw solarny (c.w.u.).

Wentylacja: grawitacyjna.

Stolarka okienna i drzwiowa: okna i drzwi PVC, brama garażowa segmentowa, rolety zewnętrzne.
