Luxuriosus I PG1

Projekt Luxuriosus I PG1
WERSJA PODSTAWOWA
LUSTRZANE ODBICIE

Projekt Luxuriosus I PG1

powierzchnia użytkowa podstawowa:
powierzchnia pomocnicza:
powierzchnia garażu:
powierzchnia razem:
powierzchnia zabudowy:
kubatura:
kąt nachylenia dachu:
wysokość budynku:
liczba kondygnacji nadziemnych:
311.40 m2
34.77 m2
32.36 m2
378.57 m2
238.38 m2
1679.29 m3
35°
10.97 m
2

Dodaj do porównania
Przejdź do porównywarki

prostokąt tel. 519 566 144 prostokąt tel. 519 566 144
Pobierz projekt w PDF

Pobierz rysunki poglądowe

Zapytaj o cenę

Rzuty

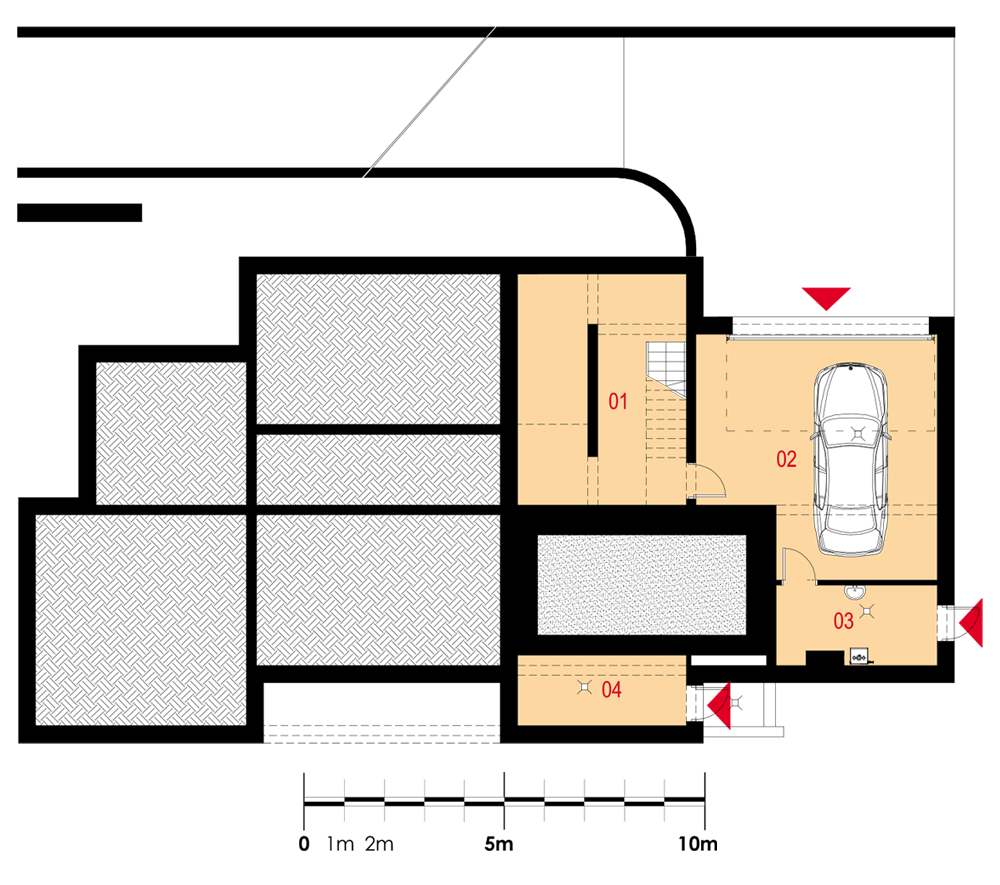

Piwnica


01 Komunikacja
02 Garaż
03 Pom. gosp.
04 Pom. gosp.
19.59 (21.42) m2
32.36 m2
7.50 m2
7.69 m2

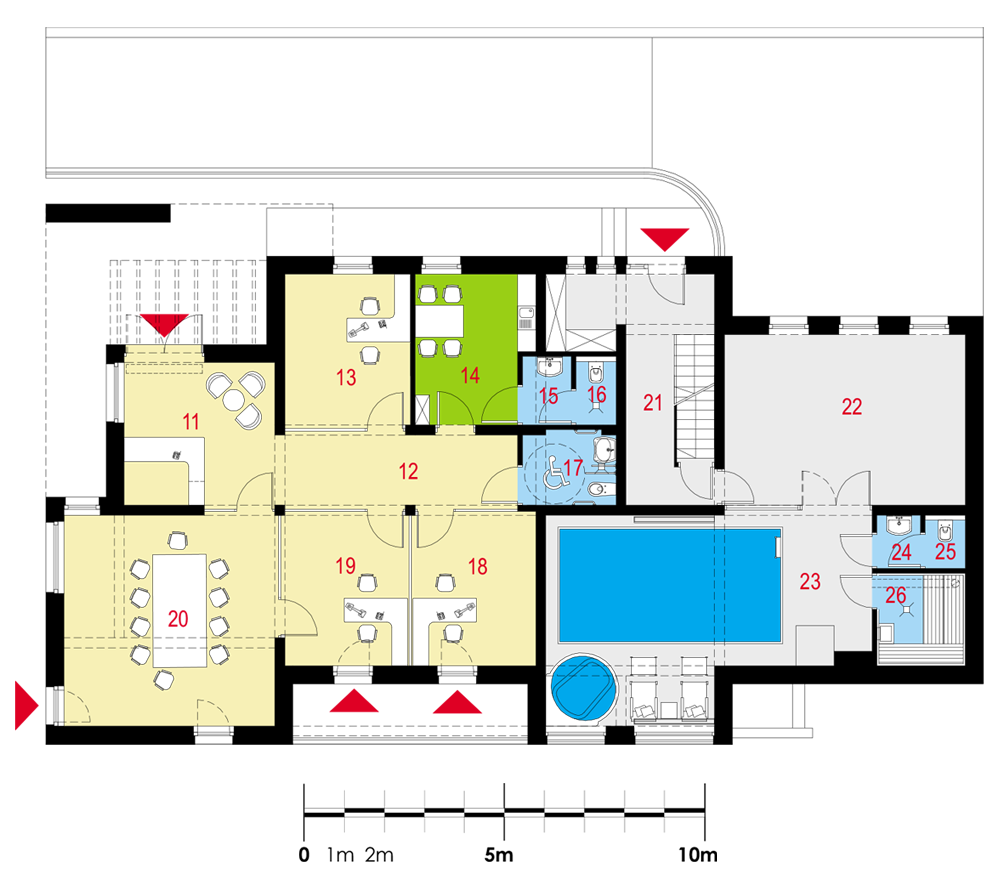

Parter


CZĘŚĆ USŁUGOWA
11 Przedsionek
12 Komunikacja
13 Pom. biurowe
14 Pom. socjalne
15 Przedsionek
16 WC personelu
17 WC klientów
18 Pom. biurowe
19 Pom. biurowe
20 Sala konferencyjna
CZĘŚĆ MIESZKALNA
21 Komunikacja
22 Pokój hobby
23 Pom. basenowe
24 Przedsionek
25 WC
26 Kabina sauny
103.42 m2
13.05 m2
10.38 m2
11.50 m2
10.22 m2
2.02 m2
1.67 m2
4.25 m2
11.37 m2
11.66 m2
27.30 m2
84.47 m2
16.10 m2
25.00 m2
35.70 m2
1.41 m2
1.30 m2
4.96 m2

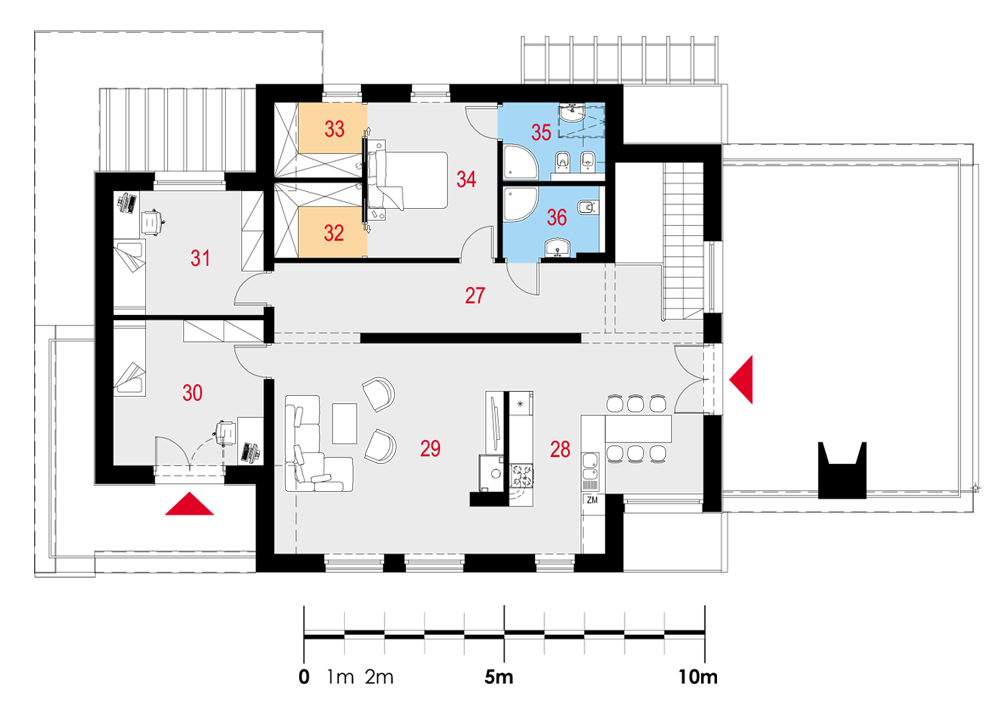

Poddasze


27 Komunikacja
28 Kuchnia z jadalnią
29 Pokój dzienny
30 Pokój
31 Pokój
32 Garderoba
33 Garderoba
34 Sypialnia
35 Łazienka
36 Łazienka
20.16 m2
20.95 (21.35) m2
28.87 (29.46) m2
13.34 m2
11.39 m2
4.00 (4.05) m2
3.55 (4.05) m2
12.38 m2
4.51 (4.92) m2
4.42 m2

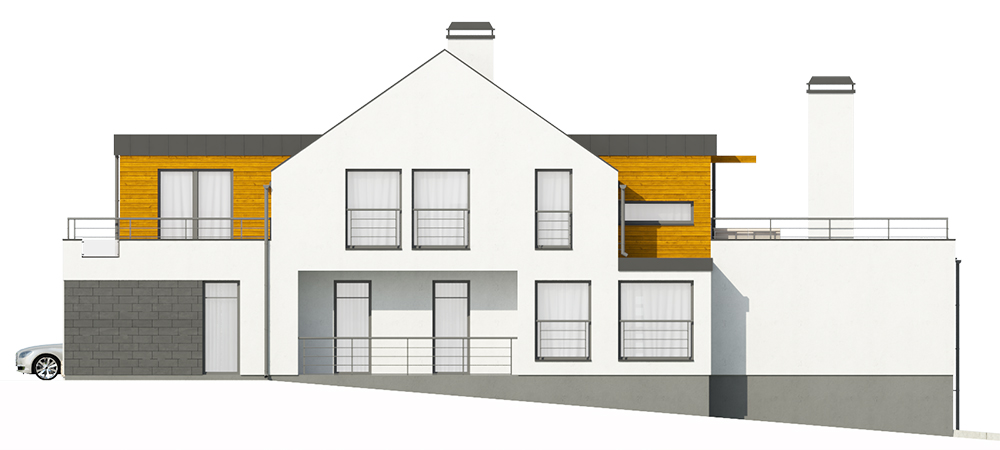

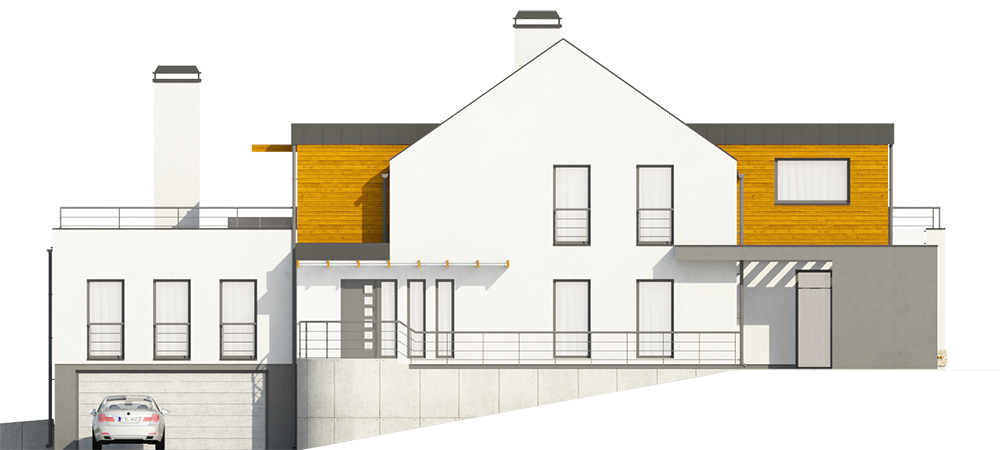

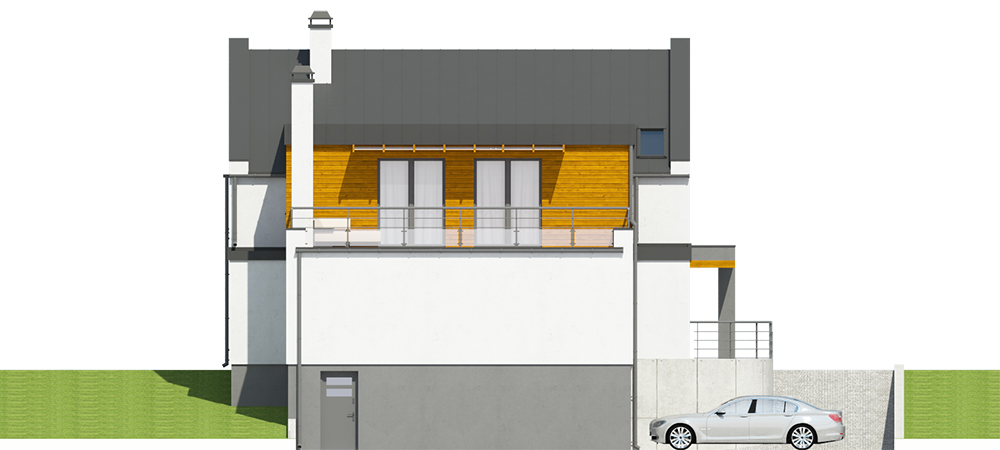

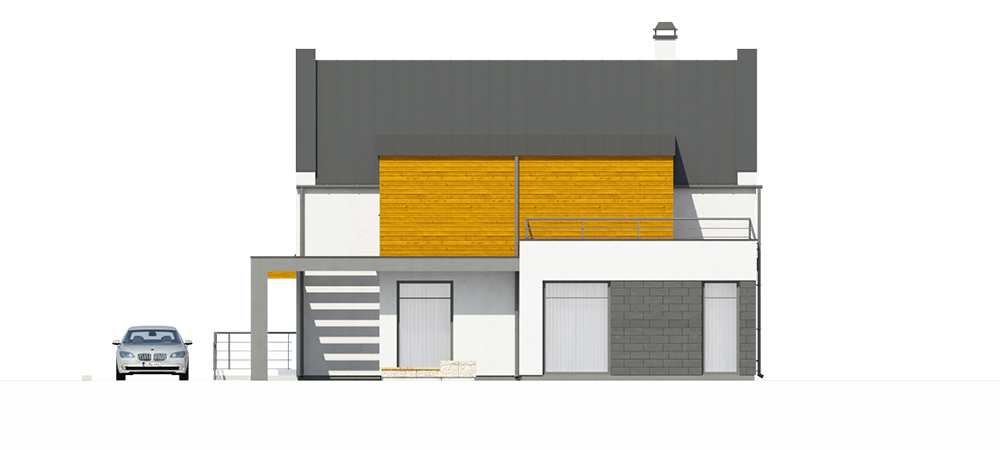

Elewacje

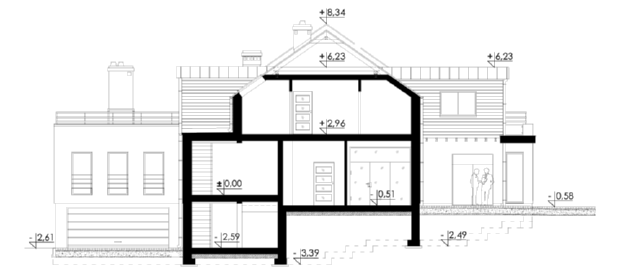

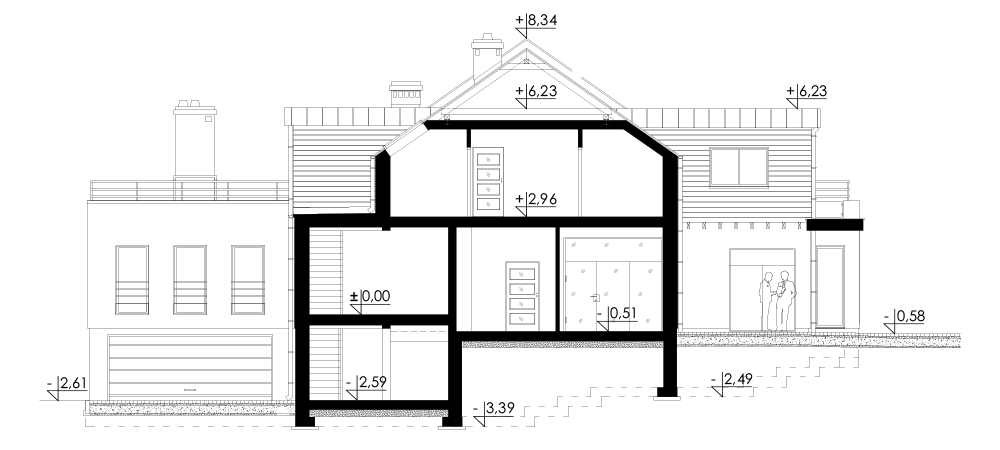

Przekrój

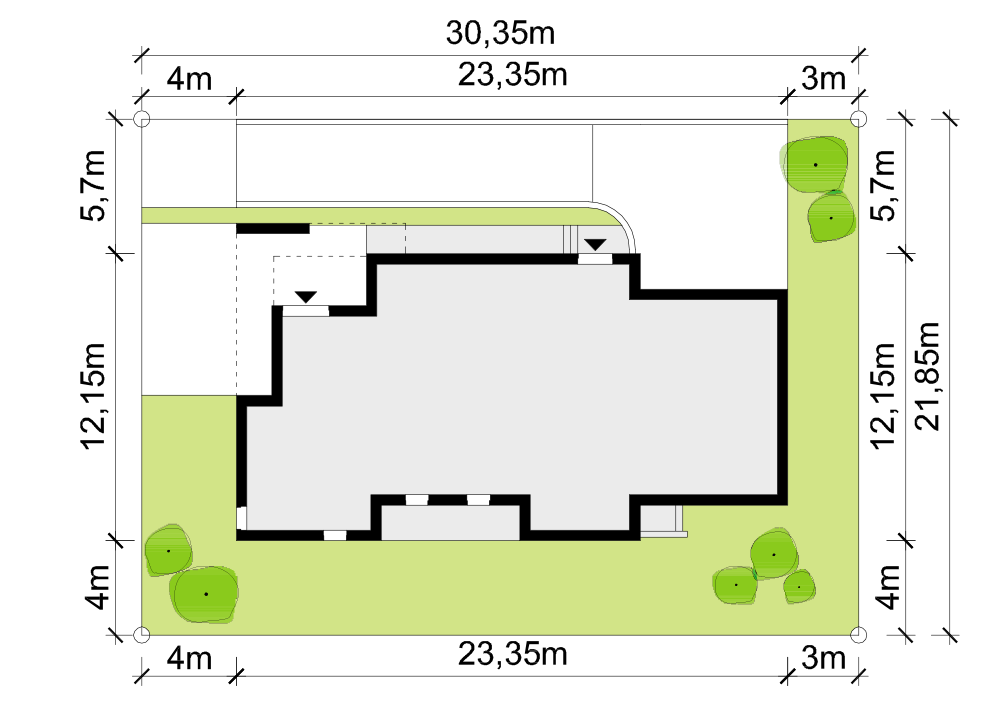

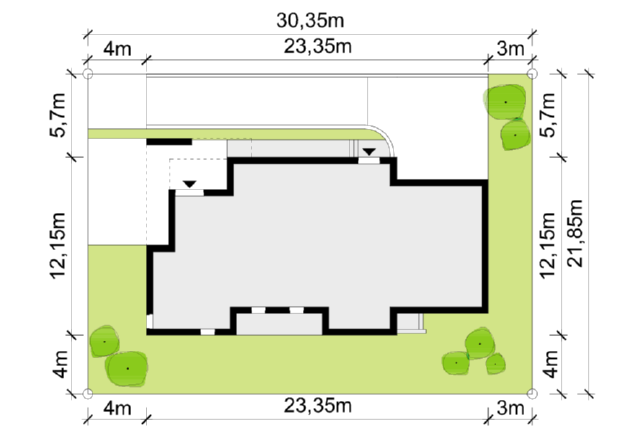

Usytuowanie na działce


Opis projektu

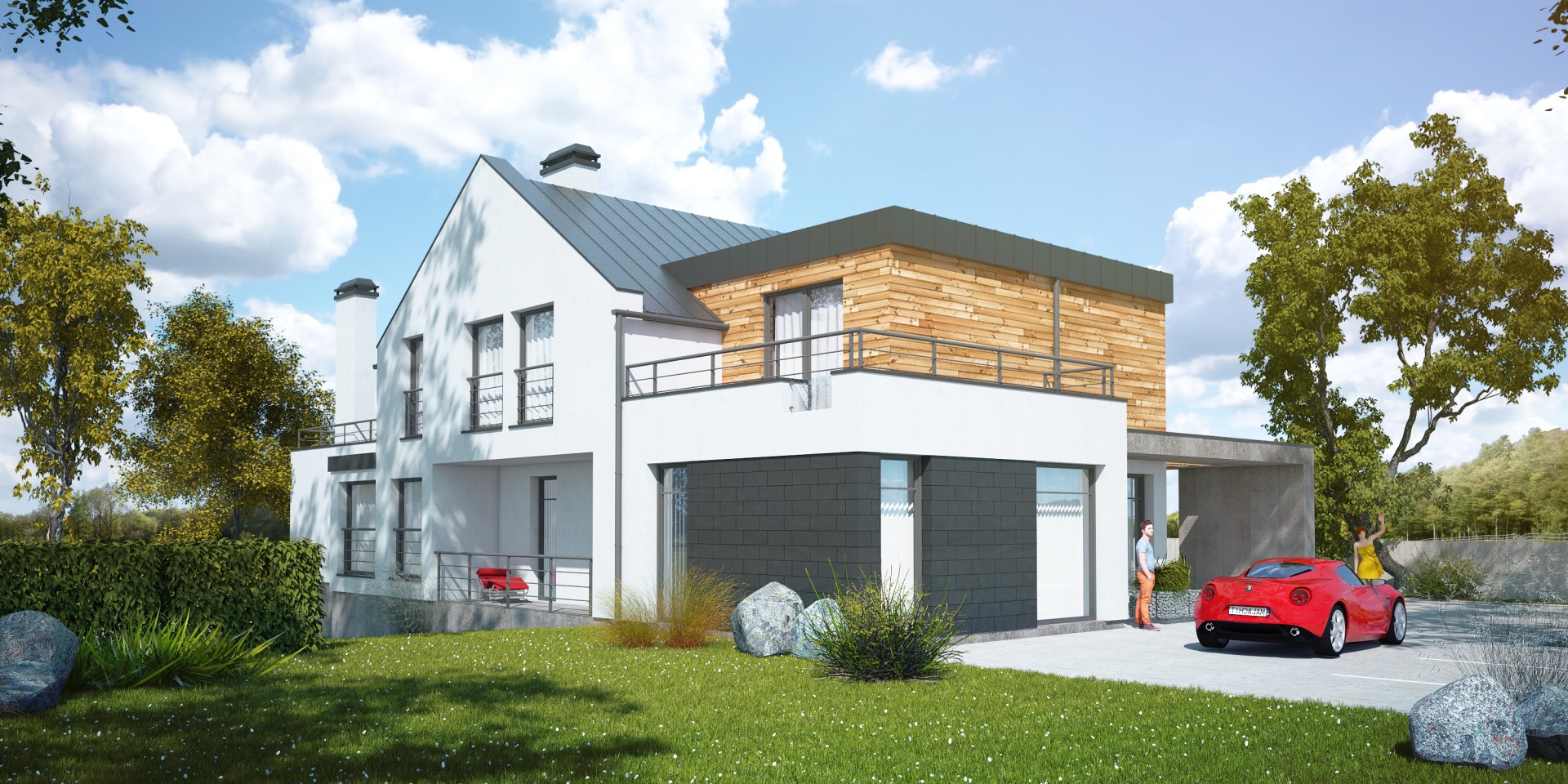

Nowoczesny budynek usługowo-mieszkalny, wolnostojący, trzykondygnacyjny z garażem. Część usługową na parterze można przeznaczyć pod dowolną funkcję: handlową, biurową, jako gabinety lekarskie lub też jako mieszkalną tworząc w całości budynek mieszkalny jednorodzinny lub dwurodzinny. Na parterze również kryty basen dostępny od wewnątrz budynku.

Układ funkcjonalny:



CZĘŚĆ USŁUGOWA:

3 pomieszczenia biurowe, pomieszczenie socjalne, sala konferencyjna, WC personelu, WC dla klientów/ niepełnosprawnych.



CZĘŚĆ MIESZKALNA:

Salon z wyjściem na taras, kuchnia z jadalnią, 2 pokoje, 2 łazienki, 2 garderoby, pokój hobby, sauna, WC, pomieszczenie basenowe, garaż, 2 pomieszczenia gospodarcze.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny firmy LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Schody: piwnica-parter oraz parter-piętro: żelbetowe, jednobiegowe.

Strop: płyta żelbetowa.

Dach: główny: dwuspadowy, konstrukcja drewniana pokryty blachą cynowo-tytanową; lukarny: płaskie,
konstrukcja drewniana pokryta blachą cynowo-tytanową.

Źródło ciepła: kocioł gazowy, kominek z płaszczem wodnym na biomasę i zestaw solarny (c.w.u.).
Pomieszczenie gospodarcze spełnia wymagania kotłowni na paliwo stałe,
w związku z czym na etapie adaptacji istnieje możliwość zmiany sposobu ogrzewania.

Wentylacja: grawitacyjna i nawiewno-wywiewna bez odzysku ciepła w części basenowej.

Stolarka okienna i drzwiowa: okna i drzwi PVC, brama garażowa segmentowa, częściowo rolety zewnętrzne (w części usługowej).



Brand: MALACHIT

MPN: 2021105MAL
