Modestus III

WERSJA PODSTAWOWA

LUSTRZANE ODBICIE

Projekt Modestus III

powierzchnia użytkowa podstawowa:

57,49 m²

powierzchnia pomocnicza:

35,65 m²

powierzchnia garażu:

0,00 m²

powierzchnia razem:

93,14 m²

powierzchnia zabudowy:

82,72 m²

kubatura:

442,74 m³

dach:

dwuspadowy

kąt nachylenia dachu:

33°

wymiary budynku (szer. x głęb.):

10,15 m x 8,15 m

wysokość budynku w kalenicy:

6,77 m

liczba kondygnacji nadziemnych:

2

liczba pokoi z salonem:

3

liczba łazienek i WC:

1

stanowiska postojowe w garażu:

0

Minimalne wymiary działki* (szer. x głęb.):

18,15 m x 16,15 m

* Dokładny opis znajduje się pod rysunkiem usytuowania

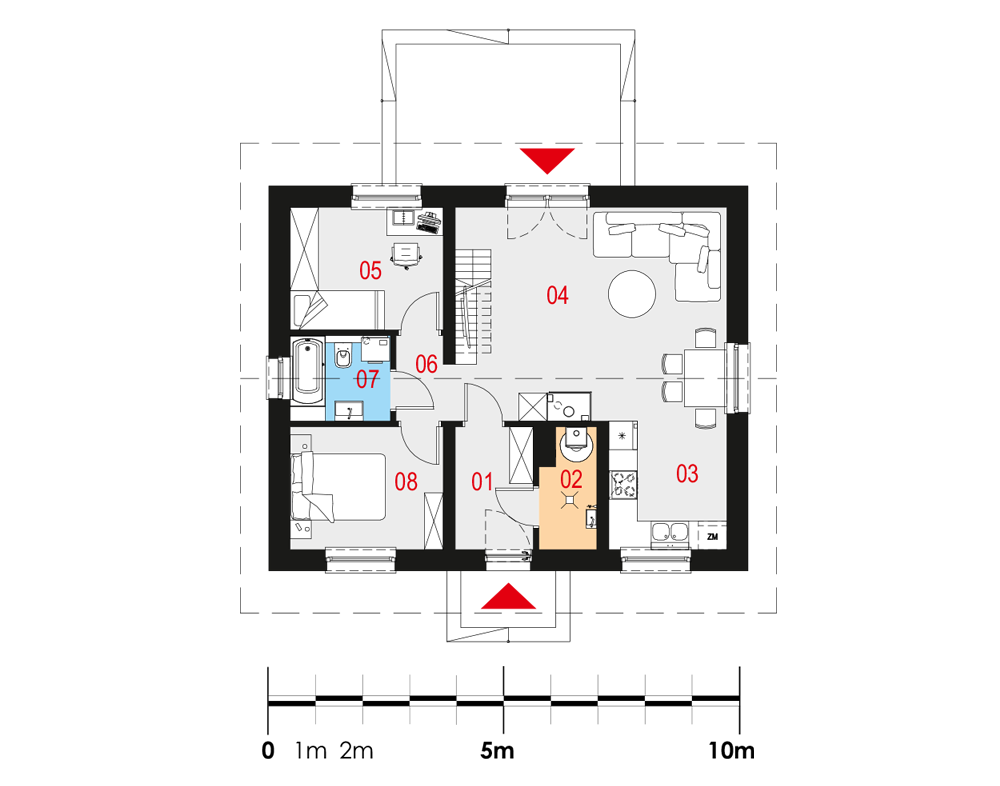

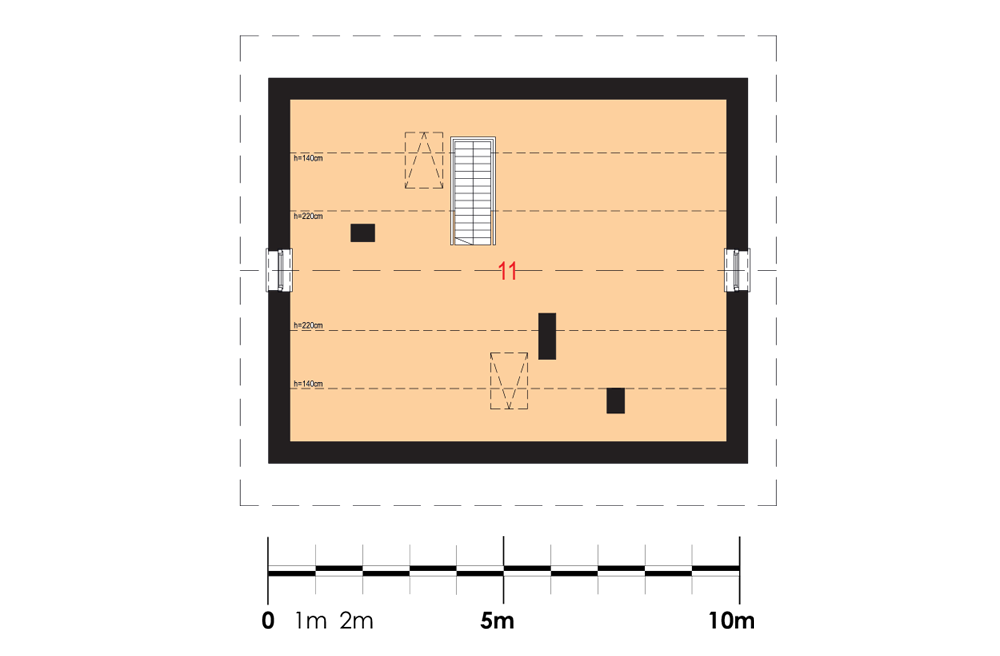

Rzuty

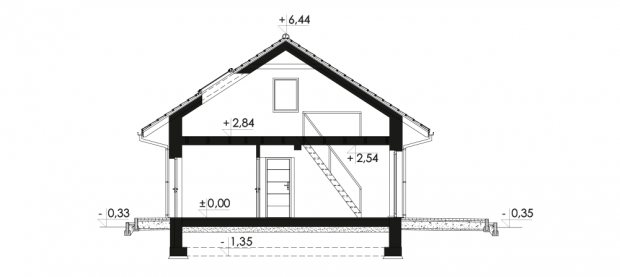

Przekrój

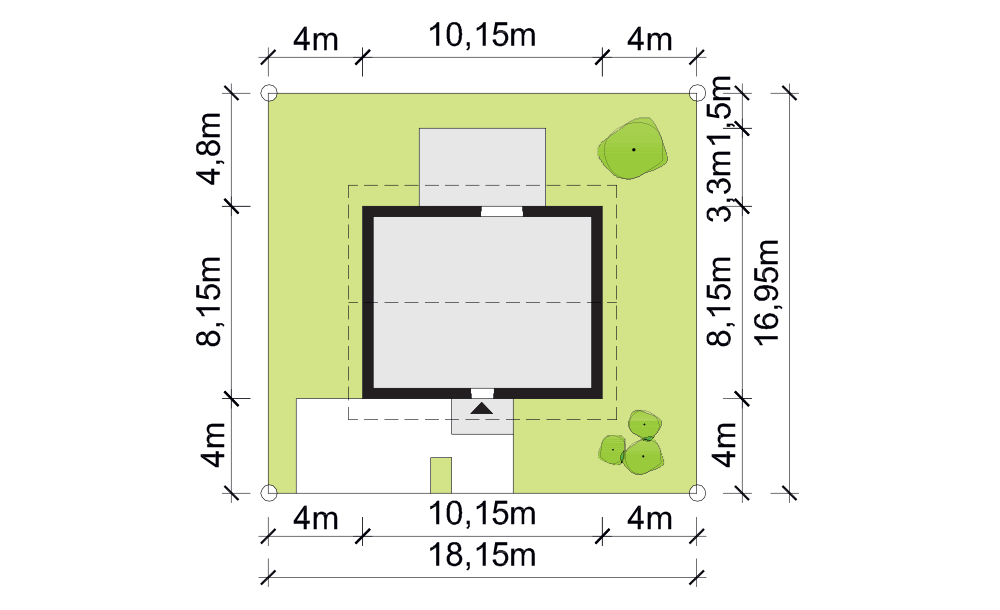

Usytuowanie na działce

Wymiary budynku (szerokość x głębokość): ​10,15m x 8,15m

Wymagane wymiary działki (szerokość x głębokość): 18,15m x 16,95m

Wprowadzając drobne zmiany adaptacyjne, takie jak:

• zmniejszenie tarasu,

minimalne wymagane wymiary działki wyniosą: 18,15m x 16,15m

Wizualizacje

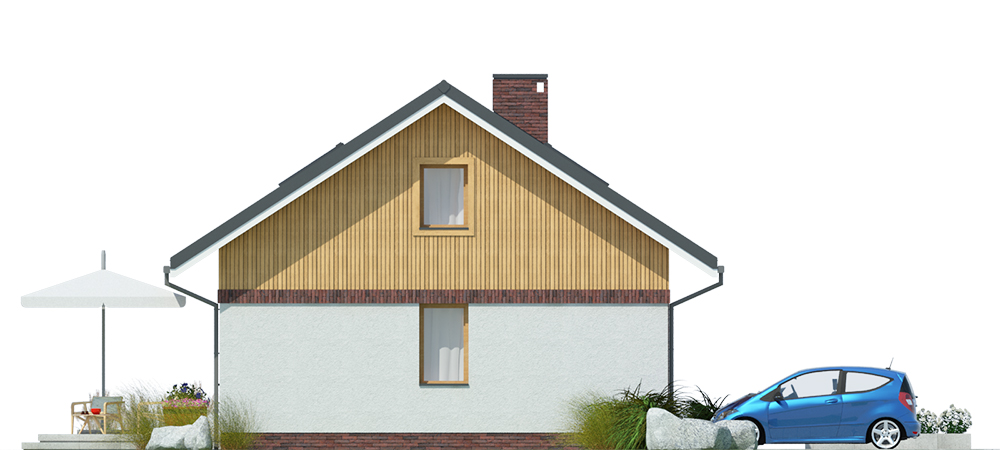

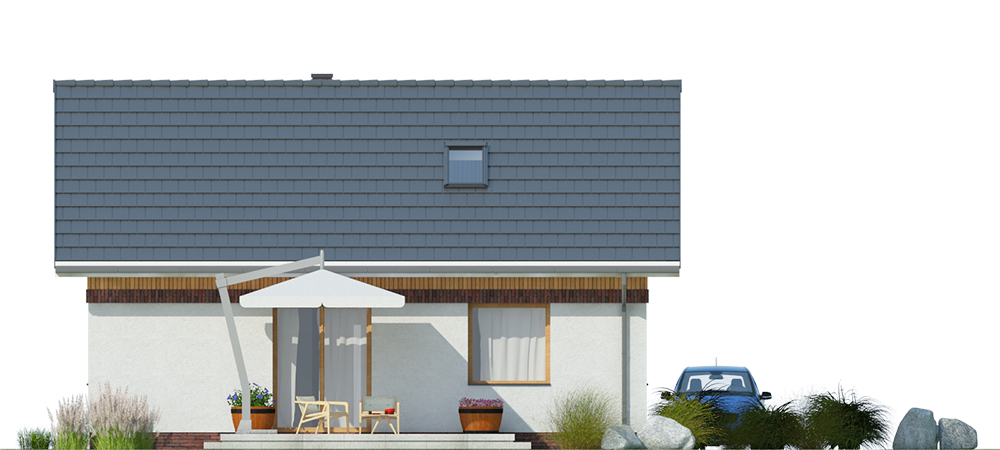

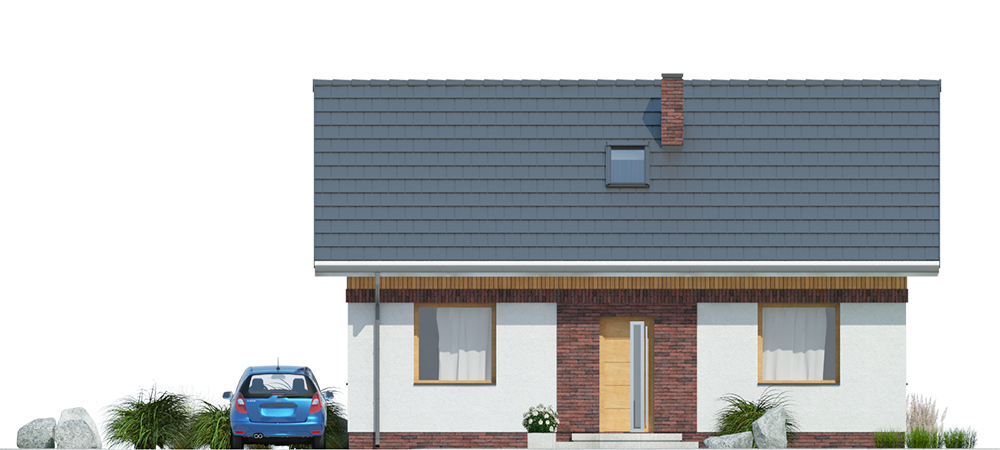

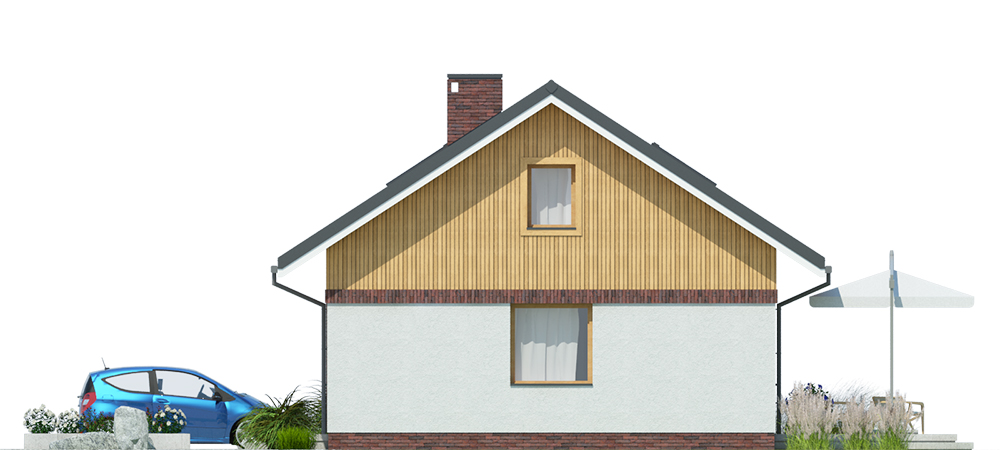

Elewacje

Opis projektu

Dom jednorodzinny, wolnostojący, niepodpiwniczony z poddaszem nieużytkowym.

Układ funkcjonalny:

Pokój dzienny z jadalnią z wyjściem na taras, kuchnia, dwa pokoje, łazienka, strych, pomieszczenie gospodarcze.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Strop: strop drewniany belkowy.

Schody: drewniane systemowe typu młynarskiego jednobiegowe.

Dach: dwuspadowy, konstrukcja drewniana, pokryty dachówką ceramiczną lub betonową.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne.

Instalacje

Źródło ciepła do ogrzewania: kocioł gazowy, kominek z płaszczem wodnym na biomasę.

Źródło ciepła do ogrzewania wody użytkowej: kocioł gazowy, kominek z płaszczem wodnym na biomasę.

Wentylacja: grawitacyjna.

Energia elektryczna: zasilanie z sieci elektroenergetycznej.

Istnieje możliwość zaprojektowania innej konfiguracji instalacji w oparciu o przedstawione propozycje zawarte poniżej w Dodatkach do projektu.

Zawartość projektu

Dokumentacja projektowa zawiera:

• 3 egzemplarze projektu architektoniczno-budowlanego
• 3 egzemplarze projektu technicznego
• Projektowaną charakterystykę energetyczną budynku
• Analizę ekonomiczną i ekologiczną możliwości realizacji wysoce wydajnych systemów alternatywnych zaopatrzenia w energię i ciepło
• Kopię uprawnień budowlanych projektantów
• Bezpłatną zgodę na zmiany

Szczegółowa zawartość dokumentacji projektowej opisana jest na stronie Co zawiera dokumentacja projektowa?.
