Gallus I

WERSJA PODSTAWOWA

LUSTRZANE ODBICIE

Projekt Gallus I

powierzchnia użytkowa podstawowa:

134,74 m²

powierzchnia pomocnicza:

11,27 m²

powierzchnia garażu:

0,00 m²

powierzchnia razem:

146,01 m²

powierzchnia zabudowy:

156,17 m²

kubatura:

864,40 m³

dach:

dwuspadowy

kąt nachylenia dachu:

40°

wymiary budynku (szer. x głęb.):

18,64 m x 8,64 m

wysokość budynku w kalenicy:

6,95 m

liczba kondygnacji nadziemnych:

2

liczba pokoi z salonem:

5

liczba łazienek i WC:

2

stanowiska postojowe w garażu:

0

Minimalne wymiary działki* (szer. x głęb.):

26,64 m x 16,64 m

* Dokładny opis znajduje się pod rysunkiem usytuowania

Rzuty

Przekrój

Usytuowanie na działce

Wymiary budynku (szerokość x głębokość): ​18,64m x 8,64m

Wymagane wymiary działki (szerokość x głębokość): 26,64m x 18,14m

Wprowadzając drobne zmiany adaptacyjne, takie jak:

• zmniejszenie tarasu,

minimalne wymagane wymiary działki wyniosą: 26,64m x 16,64m

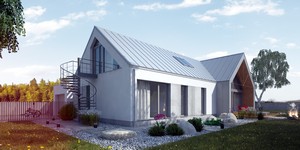

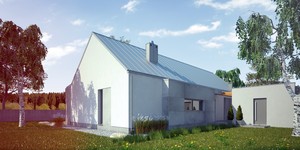

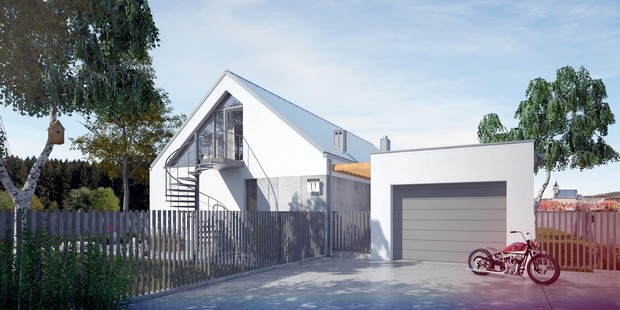

Wizualizacje

Elewacje

Opis projektu

Nowoczesny dom jednorodzinny z dachem dwuspadowym bezokapowym, wolnostojący, niepodpiwniczony z poddaszem użytkowym. Z zewnątrz budynek prezentuje się jak dom parterowy.

Układ funkcjonalny:

Pokój dzienny z jadalnią z wyjściem na taras, kuchnia, cztery pokoje, sypialnia, dwie łazienki, garderoba, pomieszczenie gospodarcze.

Technologia i konstrukcja

Ściany zewnętrzne: bloczki z betonu komórkowego firmy YTONG o gr. 24cm + styropian Termo Organika o gr. 20cm + tynk.

Schody: żelbetowe, zabiegowe na planie litery L; schody zewnętrzne na poddasze stalowe prefabrykowane.

Strop: płyta żelbetowa.

Ściana kolankowa: częściowo odsunięta z płyty g-k -wysokość 97cm.

Dach: wielospadowy, konstrukcja drewniana z prefabrykowanymi elementami stalowymi, pokryty dachówką ceramiczną.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne.

Instalacje

Źródło ciepła do ogrzewania: kocioł gazowy, kominek z płaszczem wodnym na biomasę.

Źródło ciepła do ogrzewania wody użytkowej: kocioł gazowy, kominek z płaszczem wodnym na biomasę, zestaw solarny (kolektory słoneczne).

Wentylacja: grawitacyjna.

Energia elektryczna: zasilanie z sieci elektroenergetycznej.

Istnieje możliwość zaprojektowania innej konfiguracji instalacji w oparciu o przedstawione propozycje zawarte poniżej w Dodatkach do projektu.

Zawartość projektu

Dokumentacja projektowa zawiera:

• 3 egzemplarze projektu architektoniczno-budowlanego
• 3 egzemplarze projektu technicznego
• Projektowaną charakterystykę energetyczną budynku
• Analizę ekonomiczną i ekologiczną możliwości realizacji wysoce wydajnych systemów alternatywnych zaopatrzenia w energię i ciepło
• Kopię uprawnień budowlanych projektantów
• Bezpłatną zgodę na zmiany

Szczegółowa zawartość dokumentacji projektowej opisana jest na stronie Co zawiera dokumentacja projektowa?.
