Nimius I PG2

WERSJA PODSTAWOWA

LUSTRZANE ODBICIE

Projekt Nimius I PG2

powierzchnia użytkowa podstawowa:

335,28 m²

powierzchnia pomocnicza:

31,56 m²

powierzchnia garażu:

81,17 m²

powierzchnia razem:

448,01 m²

powierzchnia zabudowy:

239,74 m²

kubatura:

2 950,03 m³

dach:

wielospadowy

kąt nachylenia dachu:

40°

wymiary budynku (szer. x głęb.):

21,40 m x 13,90 m

wysokość budynku w kalenicy:

8,79 m

liczba kondygnacji nadziemnych:

2

liczba pokoi z salonem:

8

liczba łazienek i WC:

4

stanowiska postojowe w garażu:

2

Minimalne wymiary działki* (szer. x głęb.):

31,28 m x 23,48 m

* Dokładny opis znajduje się pod rysunkiem usytuowania

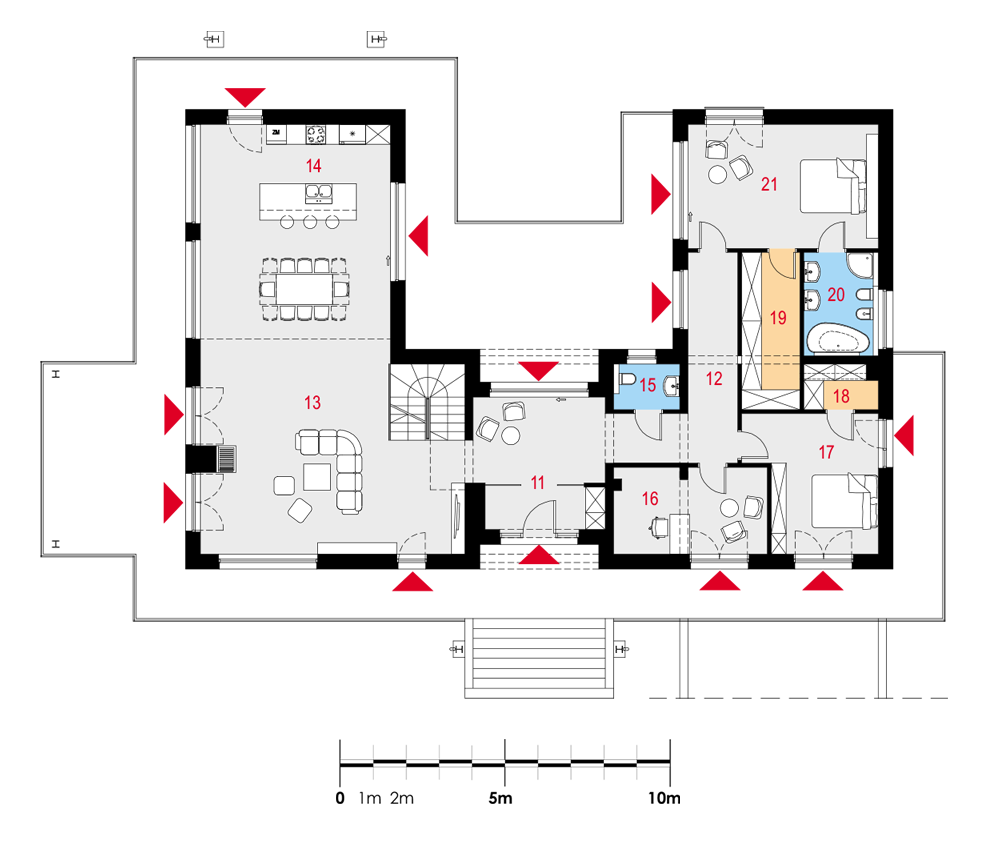

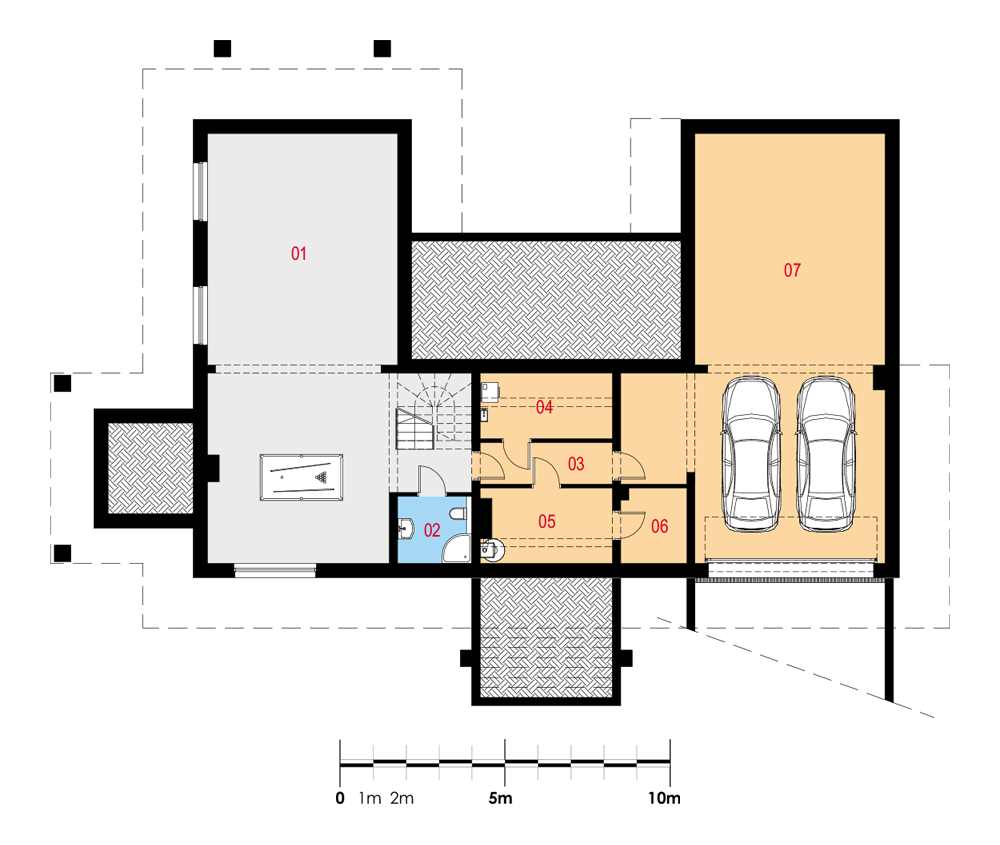

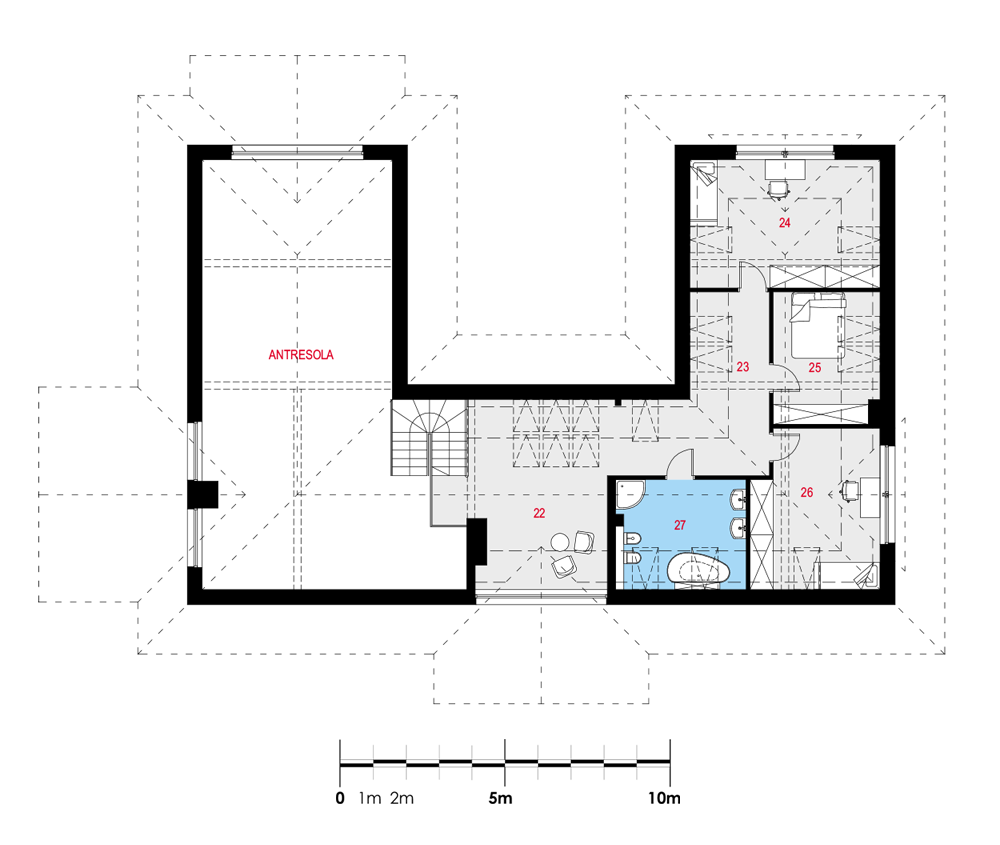

Rzuty

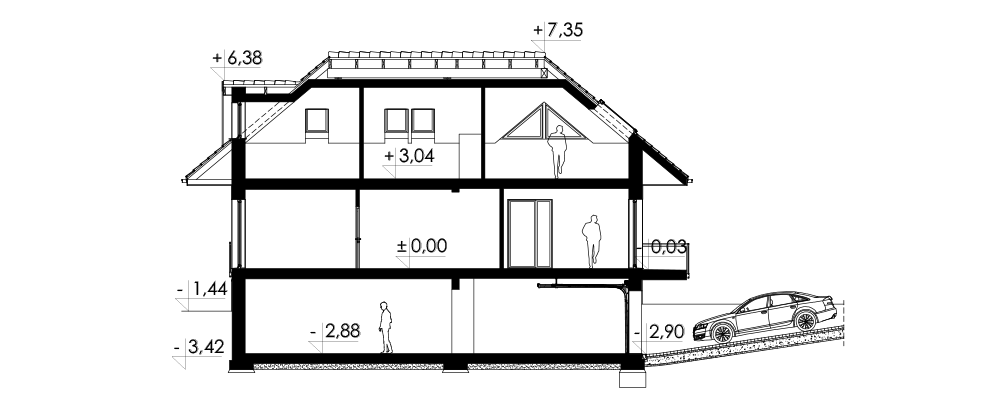

Przekrój

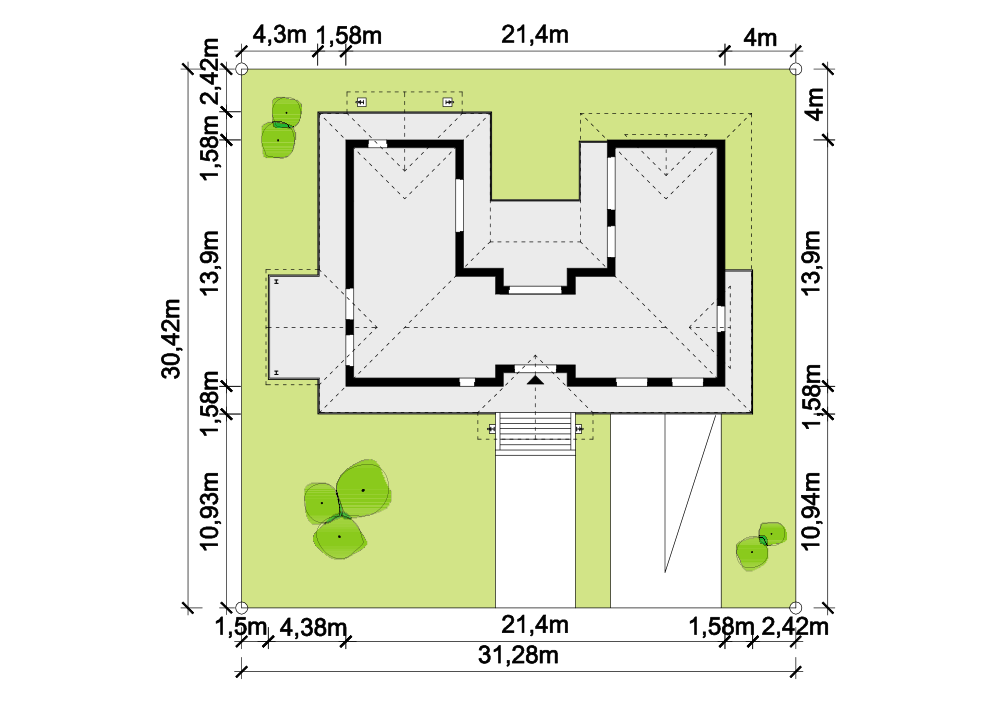

Usytuowanie na działce

Wymiary budynku (szerokość x głębokość): 21,40m x 13,90m

Wymagane wymiary działki (szerokość x głębokość): 31,28m x 30,42m

Wprowadzając drobne zmiany adaptacyjne, takie jak:

• zmiana długości wjazdu do garażu przy innym ukształtowaniu terenu,

minimalne wymagane wymiary działki wyniosą: 31,28m x 23,48m

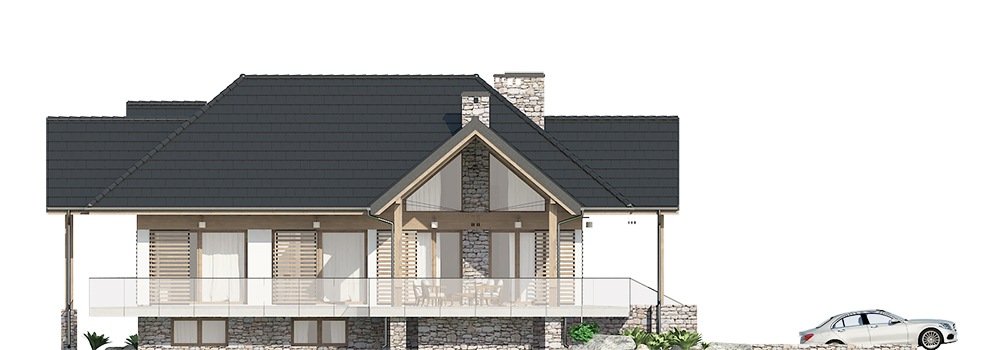

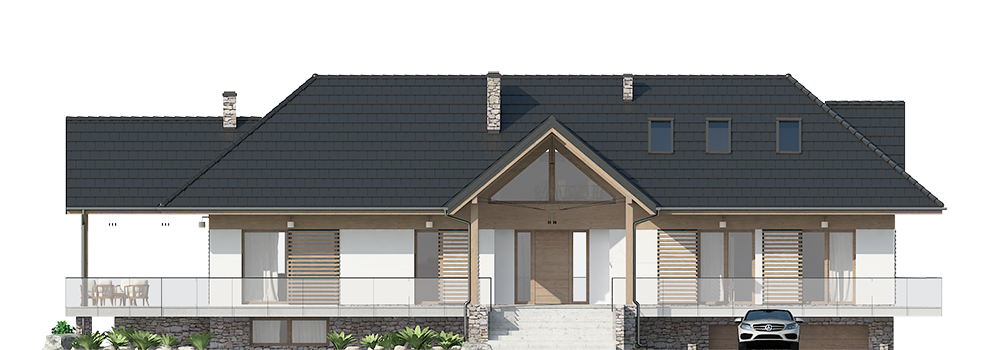

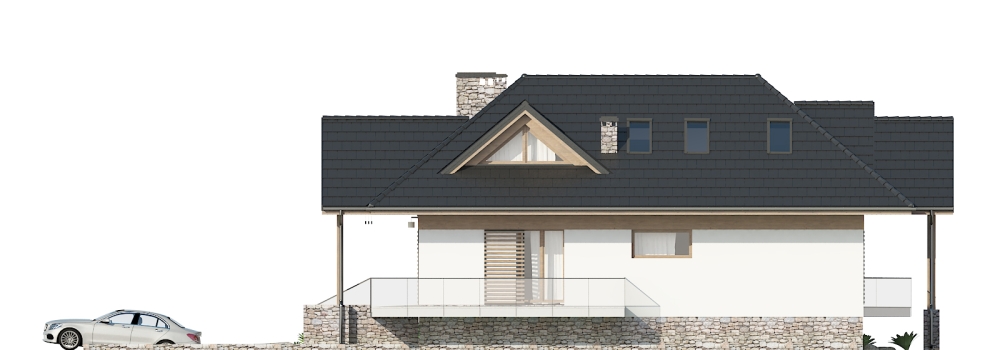

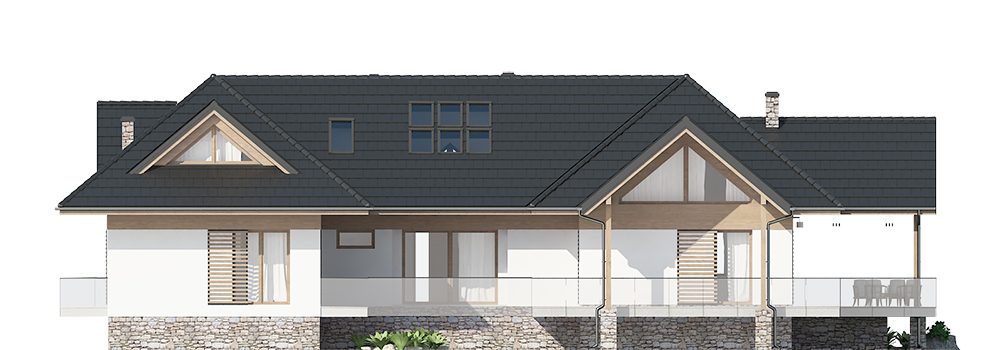

Elewacje

Opis projektu

Duży i komfortowy dom jednorodzinny, wolnostojący, podpiwniczony z poddaszem i garażem dwustanowiskowym. W piwnicy duża strefa rekreacyjna z możliwością własnej aranżacji. Obszerna otwarta strefa dzienna na parterze z antresolą.

Układ funkcjonalny:

Pokój dzienny, sześć pokoi, kuchnia z jadalnią, trzy łazienki, WC, dwie garderoby, dwa pomieszczenia rekreacyjne, pralnia, dwa pomieszczenia gospodarcze, garaż.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny firmy LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Schody: piwnica-parter: żelbetowe zabiegowe; parter-poddasze: drewniane systemowe

Strop: płyta żelbetowa.

Ściana kolankowa: wysokość 131cm.

Dach: wielospadowy, konstrukcja drewniana, pokryty dachówką ceramiczną.

Stolarka okienna i drzwiowa: okna i drzwi PVC, brama segmentowa, rolety zewnętrzne.

Instalacje

Źródło ciepła do ogrzewania: kocioł gazowy, kominek z płaszczem wodnym na biomasę.

Źródło ciepła do ogrzewania wody użytkowej: kocioł gazowy, kominek z płaszczem wodnym na biomasę, zestaw solarny (kolektory słoneczne).

Wentylacja: grawitacyjna.

Energia elektryczna: zasilanie z sieci elektroenergetycznej.

Pomieszczenie gospodarcze spełnia wymagania kotłowni na paliwo stałe, w związku z czym na etapie adaptacji istnieje możliwość zmiany sposobu ogrzewania.

Istnieje możliwość zaprojektowania innej konfiguracji instalacji w oparciu o przedstawione propozycje zawarte poniżej w Dodatkach do projektu.

Zawartość projektu

Dokumentacja projektowa zawiera:

• 3 egzemplarze projektu architektoniczno-budowlanego
• 3 egzemplarze projektu technicznego
• Projektowaną charakterystykę energetyczną budynku
• Analizę ekonomiczną i ekologiczną możliwości realizacji wysoce wydajnych systemów alternatywnych zaopatrzenia w energię i ciepło
• Kopię uprawnień budowlanych projektantów
• Bezpłatną zgodę na zmiany

Szczegółowa zawartość dokumentacji projektowej opisana jest na stronie Co zawiera dokumentacja projektowa?.

Dodatki do projektu
