Musculosus I

Projekt Musculosus I
WERSJA PODSTAWOWA
LUSTRZANE ODBICIE

Projekt Musculosus I

powierzchnia użytkowa podstawowa:
powierzchnia pomocnicza:
powierzchnia garażu:
powierzchnia razem:
powierzchnia zabudowy:
kubatura:
kąt nachylenia dachu:
wysokość budynku:
liczba kondygnacji nadziemnych:
827.85 m2
39.00 m2
0.00 m2
866.85 m2
616.65 m2
4426.30 m3

9.74 m
2


Rzuty

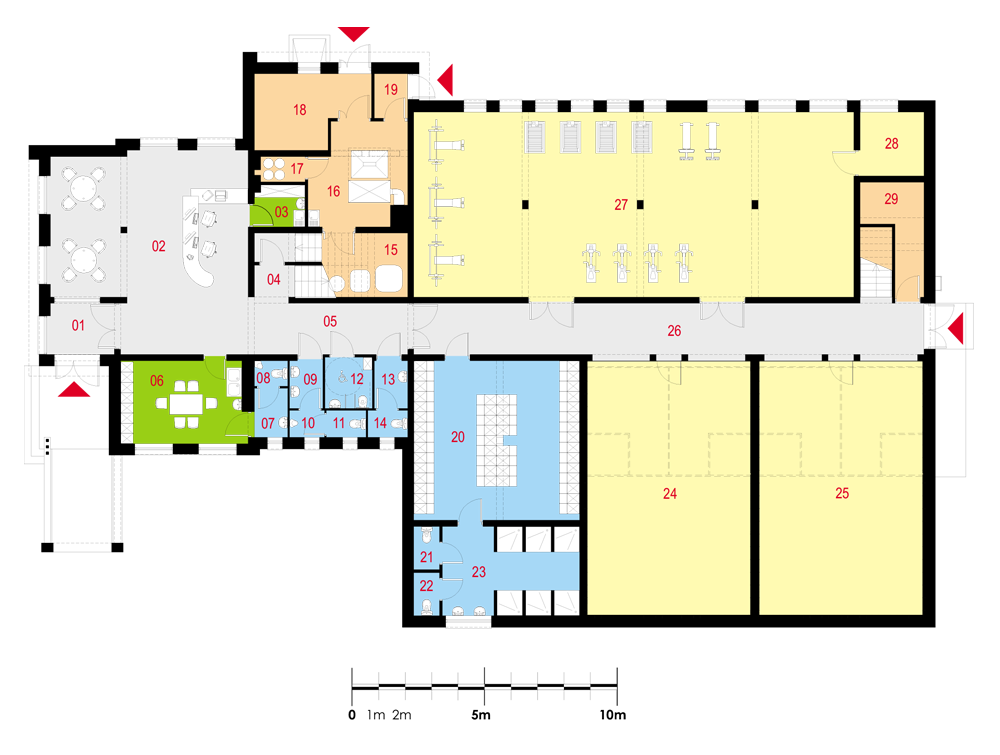

Parter

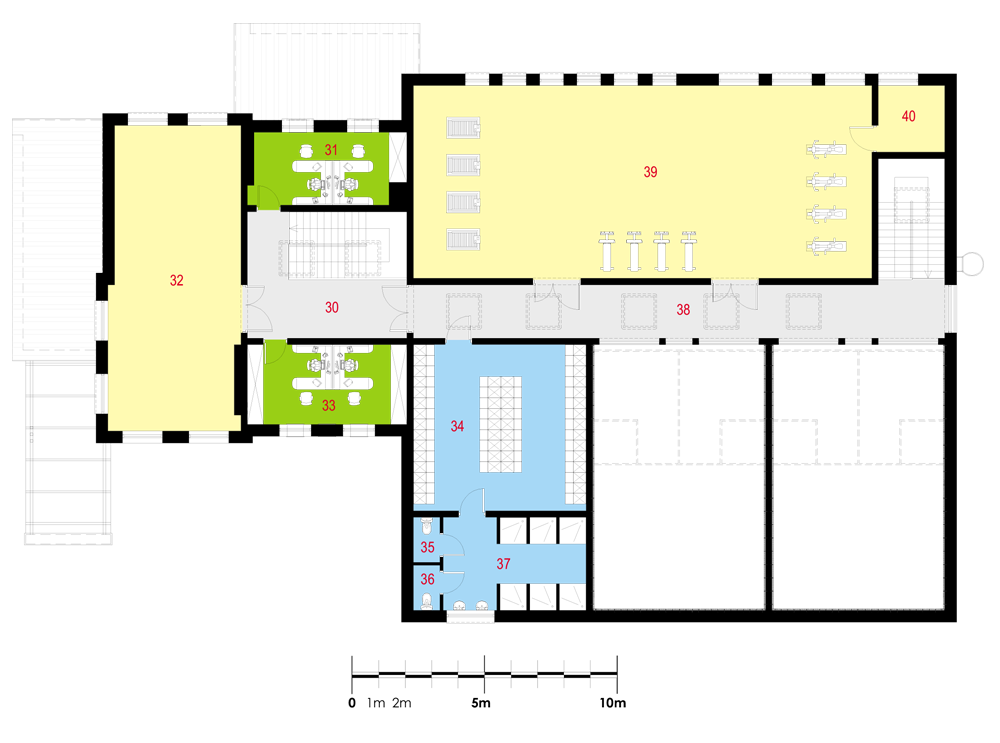

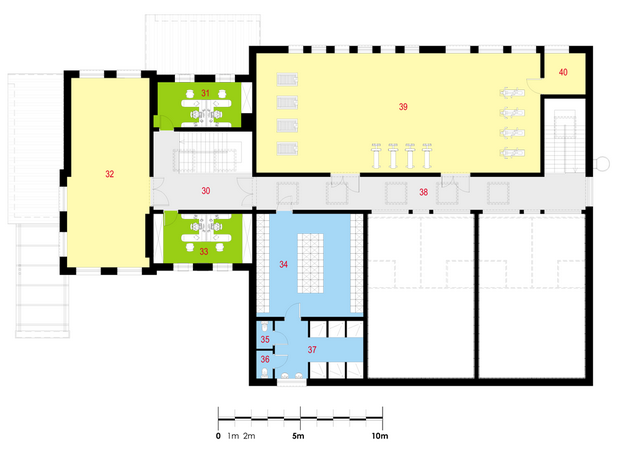

Piętro

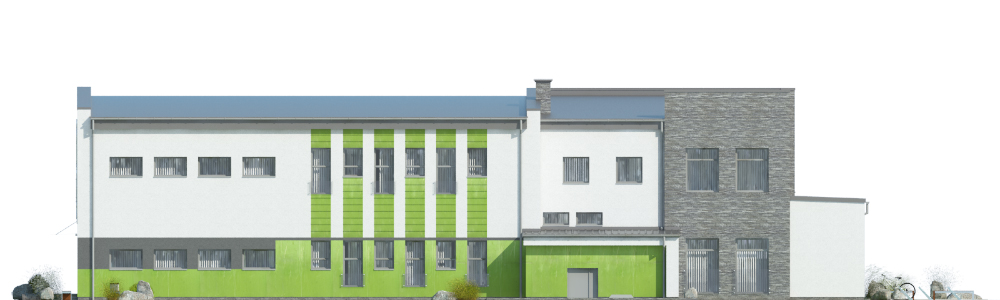

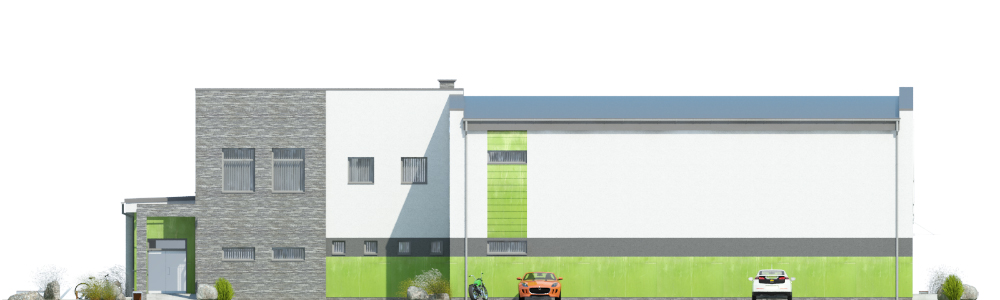

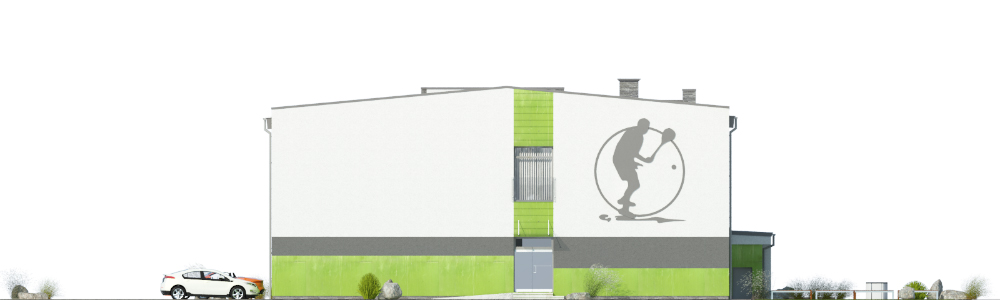

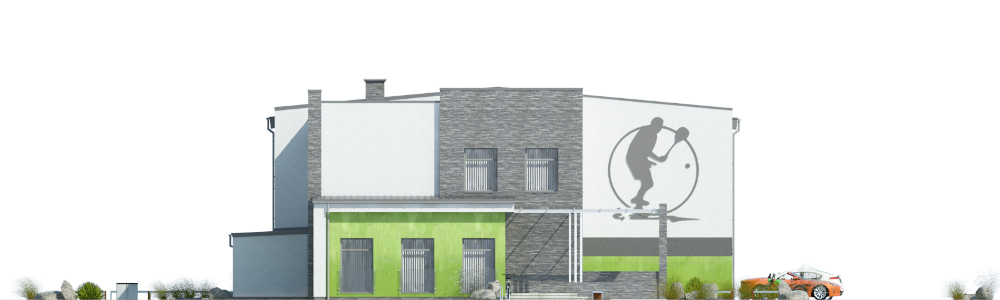

Elewacje

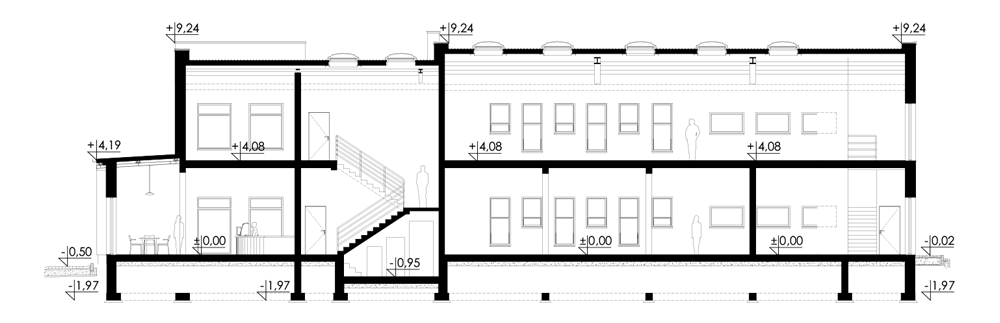

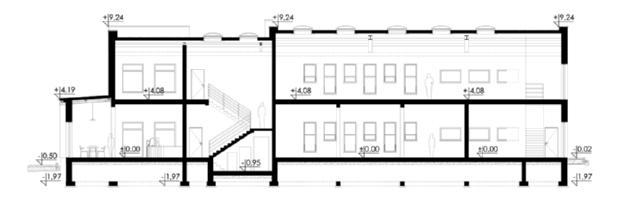

Przekrój

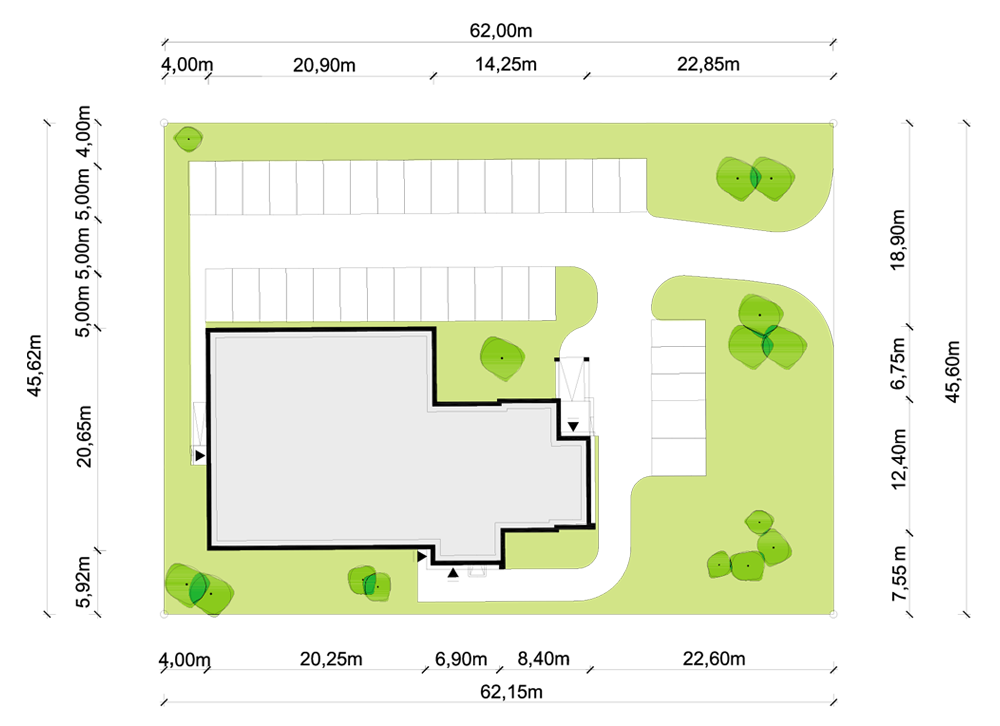

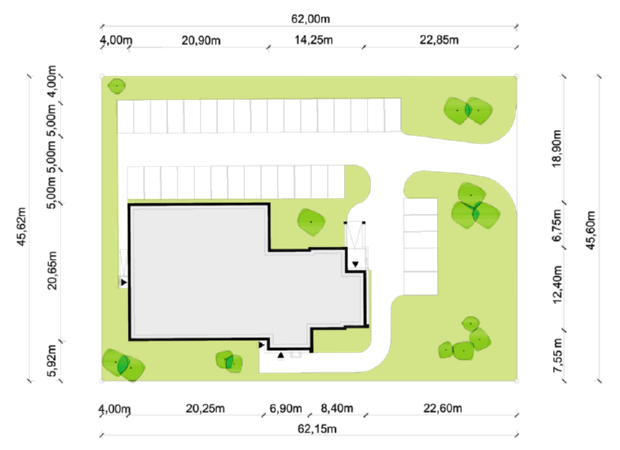

Usytuowanie na działce


Opis projektu

Projekt budynku usługowego wolnostojącego, niepodpiwniczonego, dwukondygnacyjnego przeznaczonego pod usługę fitness & squash. Obiekt posiada dwie obszerne oraz jedną mniejszą sale gimnastyczne, dwa korty do gry w squash oraz bogate zaplecze socjalne z własną kotłownią. Łatwa możliwość dalszej rozbudowy budynku i powięszkenia o dodatkowe korty oraz sale gimnastyczne bądź też inną funkcję sportową np. boisko do piłki nożnej halowej/koszykówki/siatkówki, niewielki basen kryty i inne.

Układ funkcjonalny: Sala obsługi klienta, pomieszczenie socjalne, WC personelu, WC męskie i damskie  klientów, WC w szatniach, WC dla niepełnosprawnych, szatnia męska i damska, łaźnia męska i damska, 2 sale SQUASH, siłownia, magazyny na sprzęt sportowy, sala FITNESS,  biura, pomieszczenie techniczne, kotłownia, skład żużla, skład opału, pomieszczenie techniczne, składzik porządkowy.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny firmy LEIER o gr. 25cm + styropian Termo Organika o gr. 15cm + tynk.

Schody: żelbetowe, dwubiegowe ze spocznikiem.

Strop: płyta żelbetowa.

Dach: w konstrukcji stalowej w układzie dźwigarów dwuteowych, pokrycie stanowią płyty warstwowe dachowe z rdzeniem z wełny mineralnej BALEXTHERM-MW-R grubości 16cm firmy BALEXMETAL.

Ĺšródło ciepła: kocioł na paliwo stałe. Kotłownia spełnia wymagania kotłowni na paliwo gazowe, w związku z czym na etapie adaptacji istnieje możliwość zmiany sposobu ogrzewania.

Wentylacja: mechaniczna z odzyskiem ciepła.

Stolarka okienna i drzwiowa: okna i drzwi PVC, świetlik dachowy.



Brand: MALACHIT

MPN: 2021117MAL
