Inspectionis I

WERSJA PODSTAWOWA

LUSTRZANE ODBICIE

Projekt Inspectionis I

powierzchnia użytkowa podstawowa:

484,64 m²

powierzchnia pomocnicza:

193,94 m²

powierzchnia garażu:

0,00 m²

powierzchnia razem:

678,58 m²

powierzchnia zabudowy:

614,59 m²

kubatura:

890,25 m³

dach:

płaski

kąt nachylenia dachu:

3°

wymiary budynku (szer. x głęb.):

33,90 m x 20,15 m

wysokość budynku w kalenicy:

6,81 m

liczba kondygnacji nadziemnych:

2

liczba pokoi z salonem:

4

liczba łazienek i WC:

3

stanowiska postojowe w garażu:

3

Minimalne wymiary działki* (szer. x głęb.):

61,00 m x 42,70 m

* Dokładny opis znajduje się pod rysunkiem usytuowania

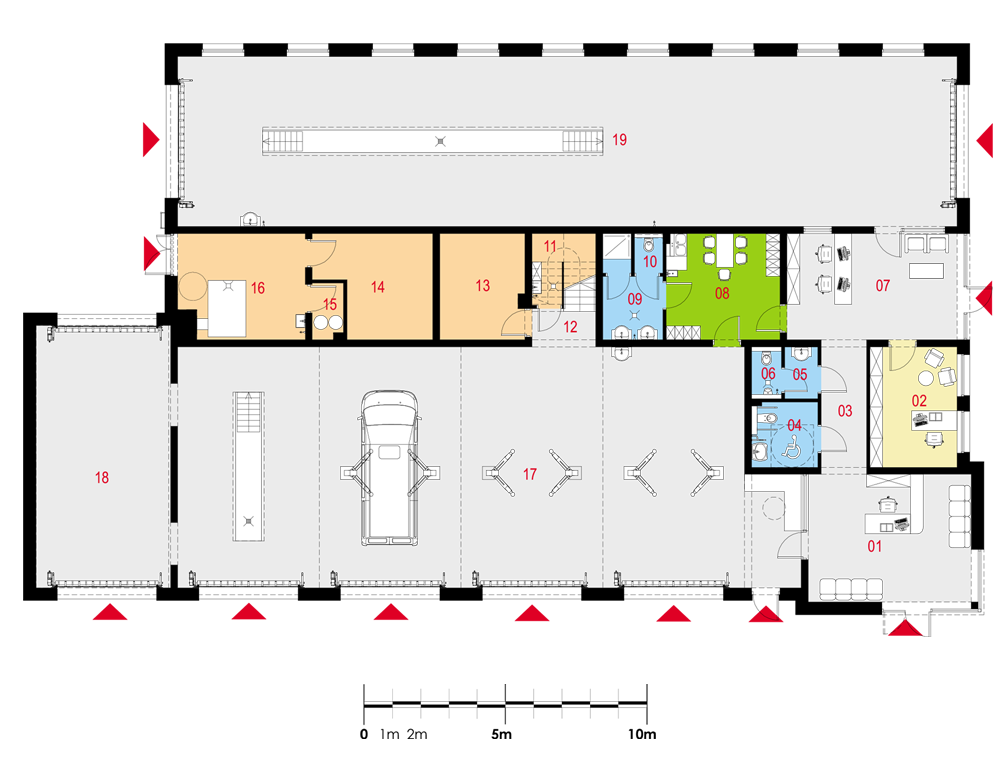

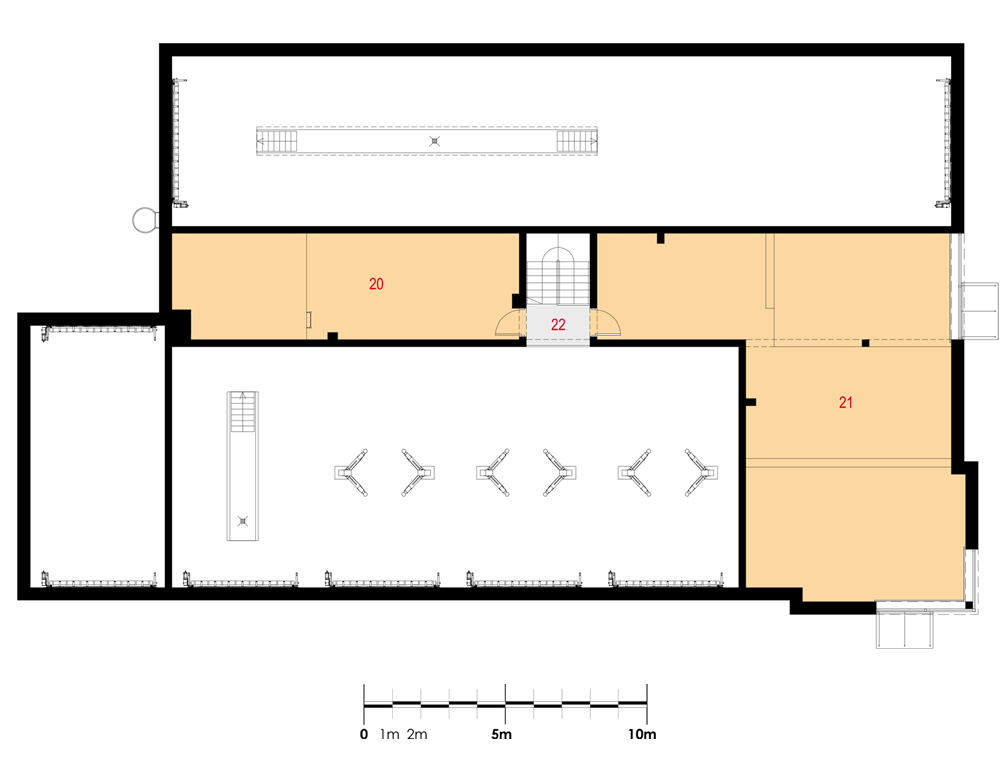

Rzuty

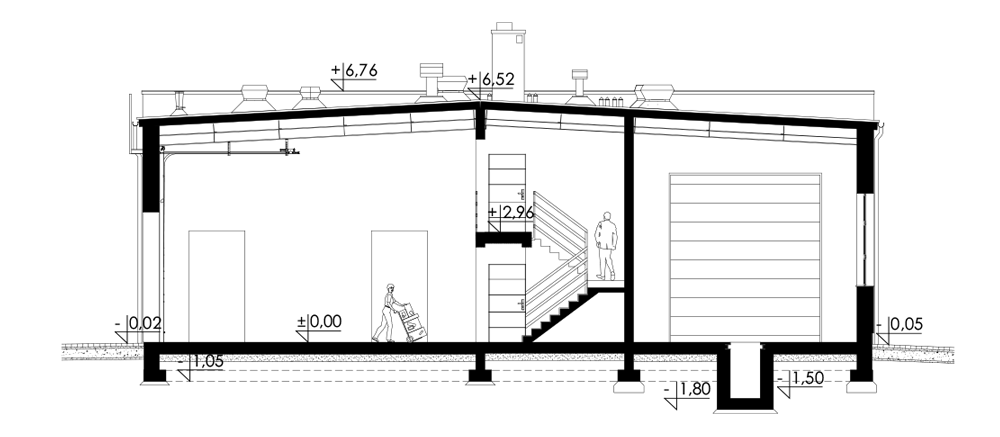

Przekrój

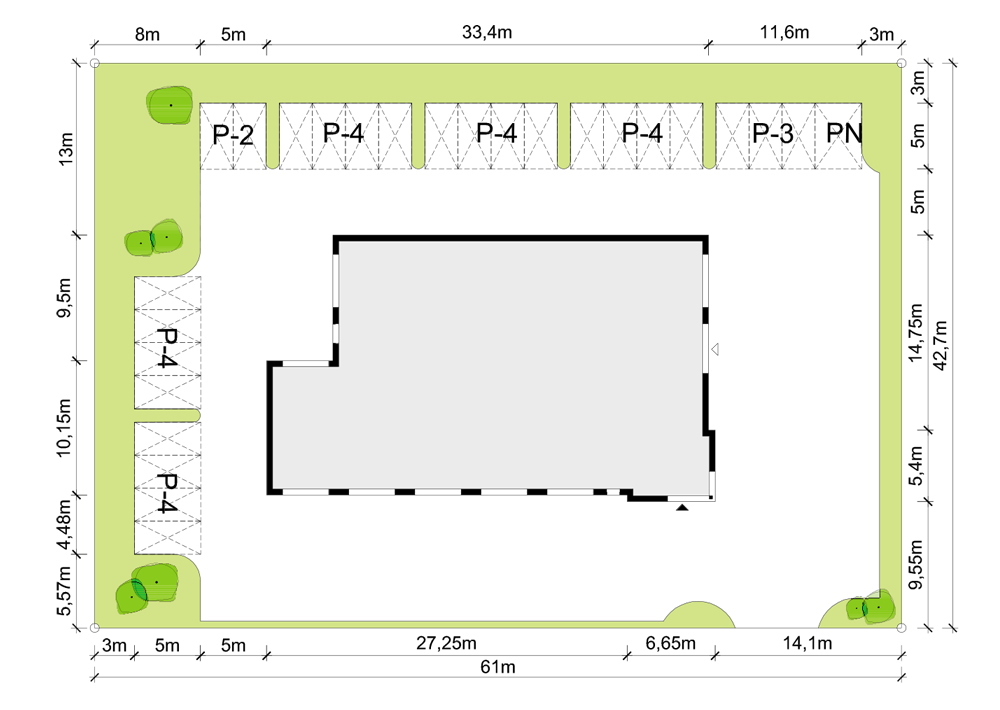

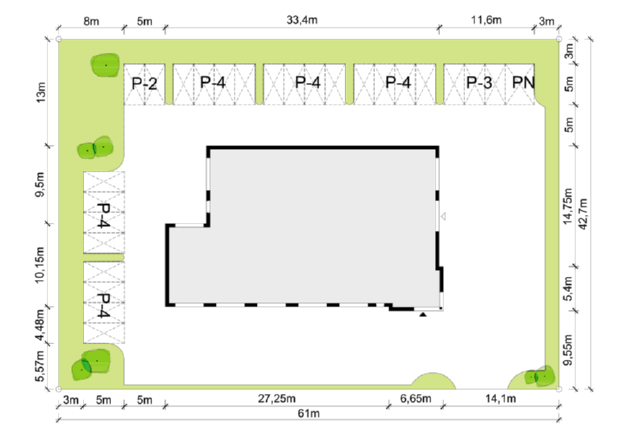

Usytuowanie na działce

Wymiary budynku (szerokość x głębokość): ​33,90m x 20,15m

Wymagane wymiary działki (szerokość x głębokość): 61,00m x 42,70m

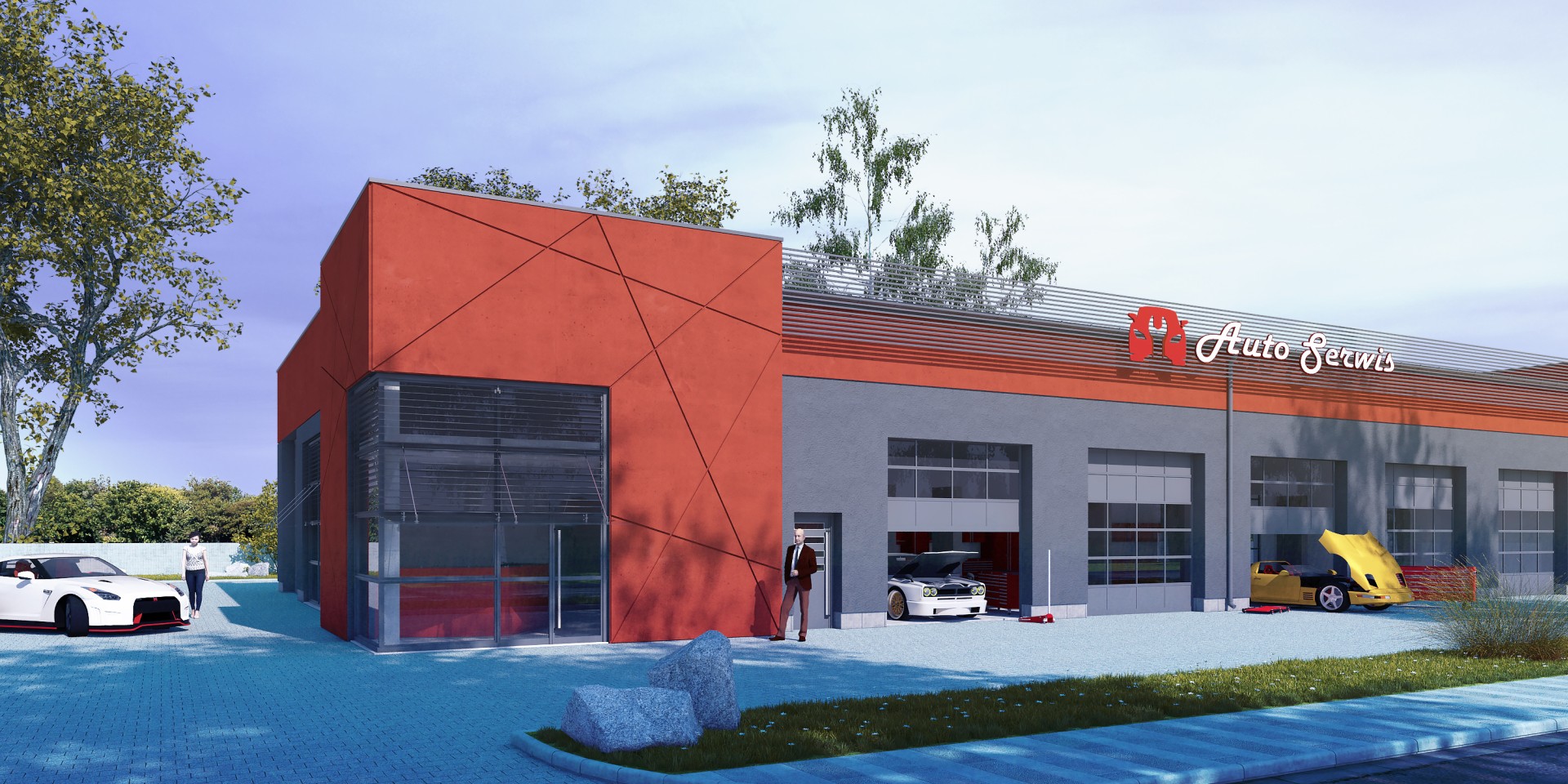

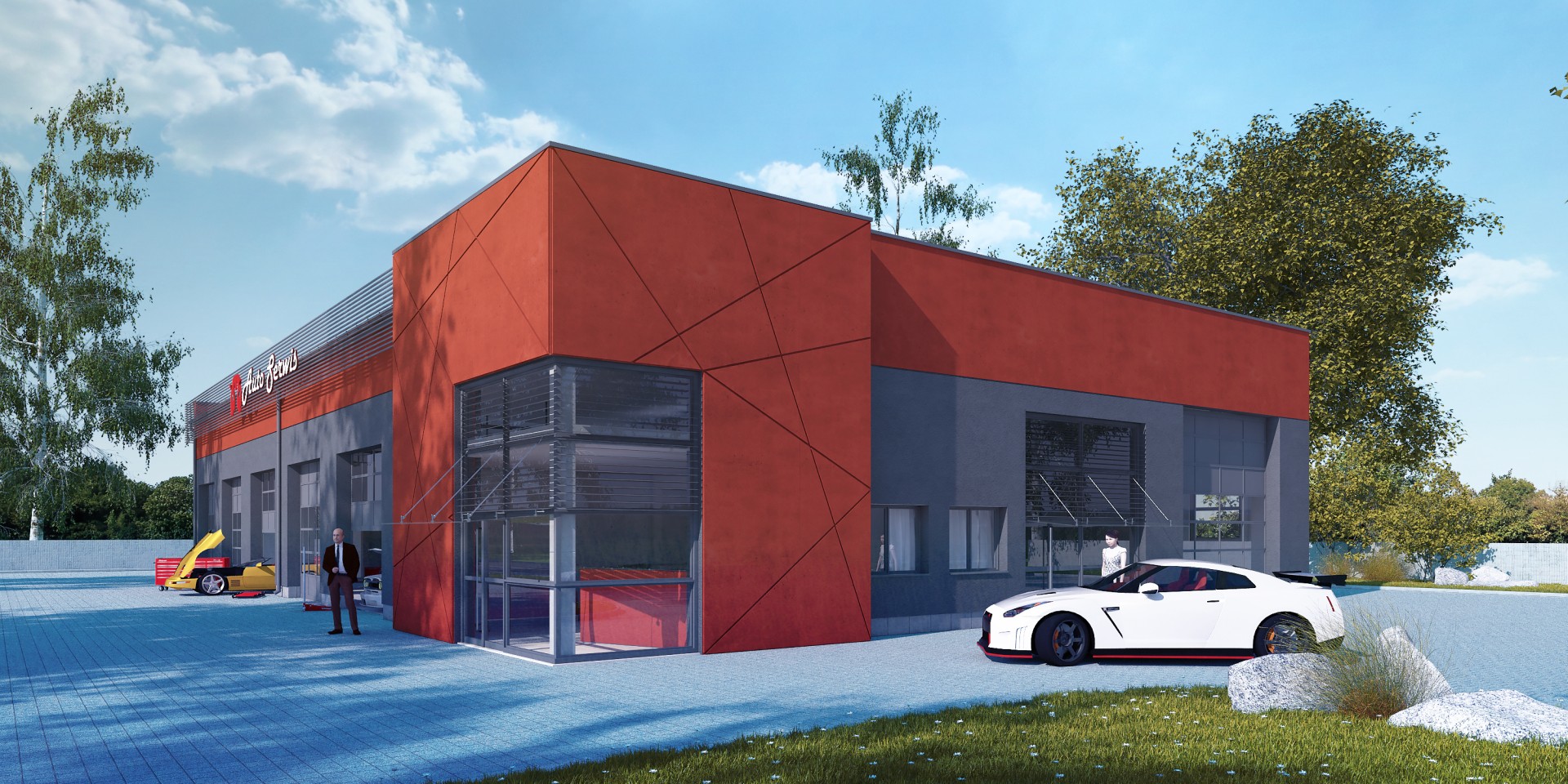

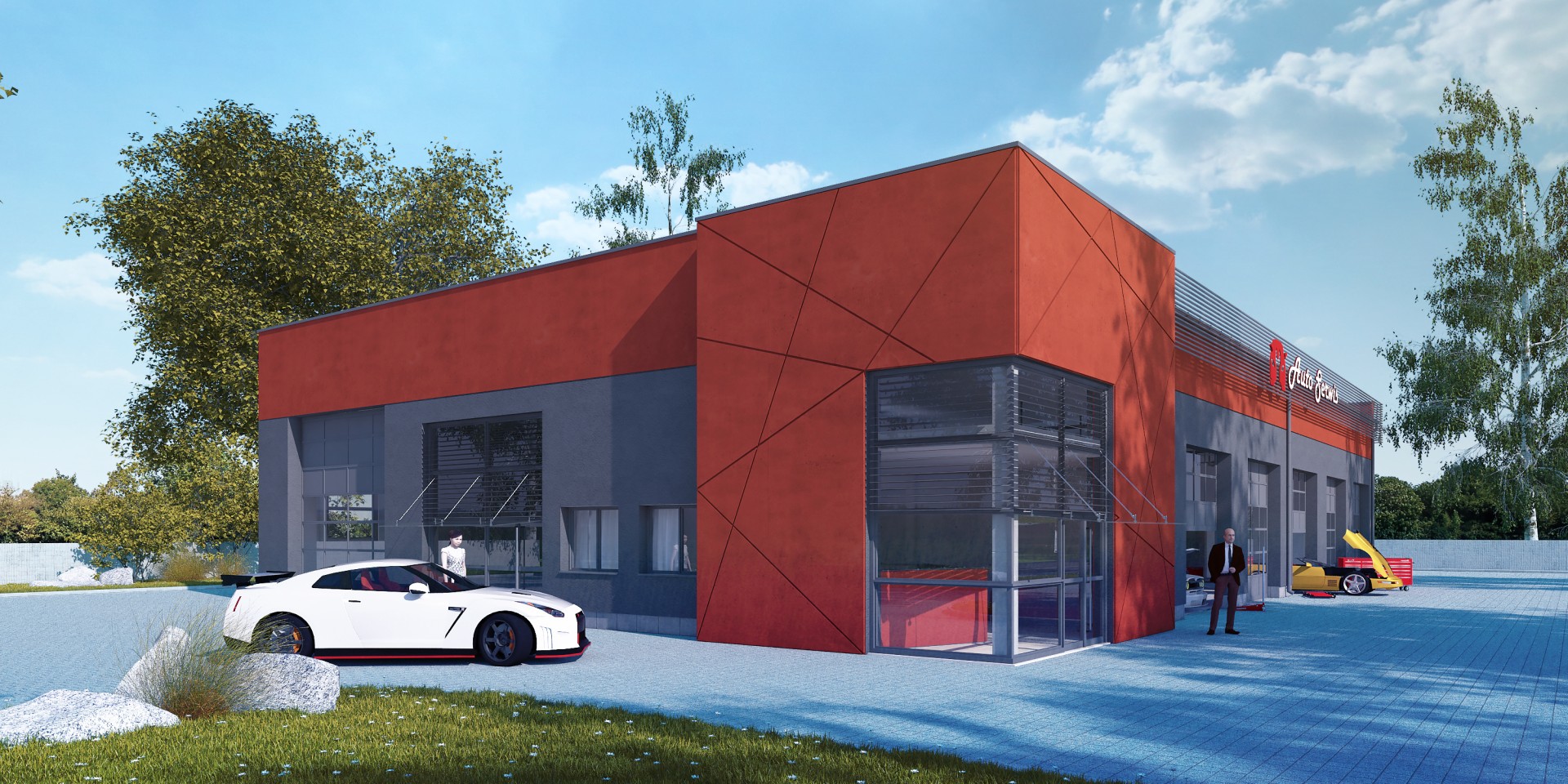

Wizualizacje

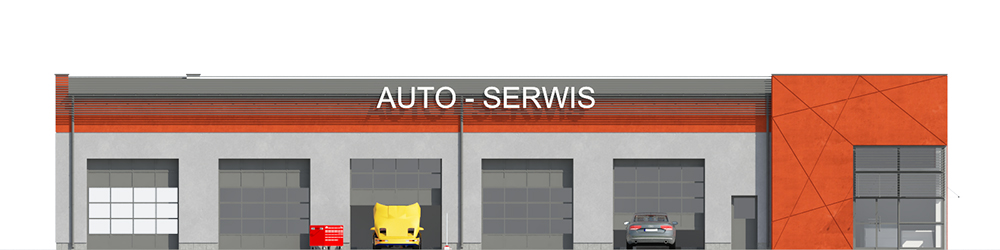

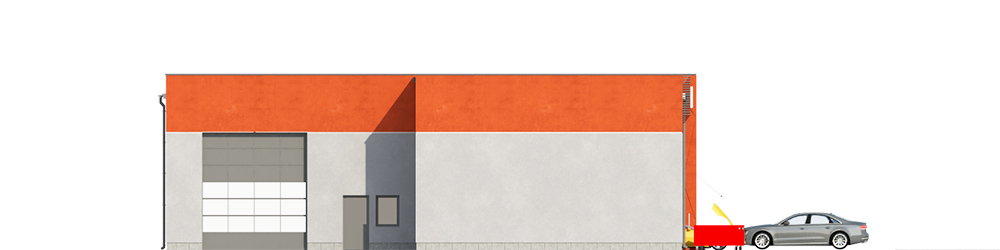

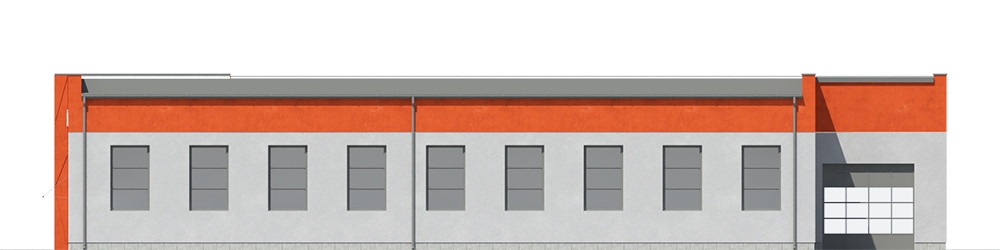

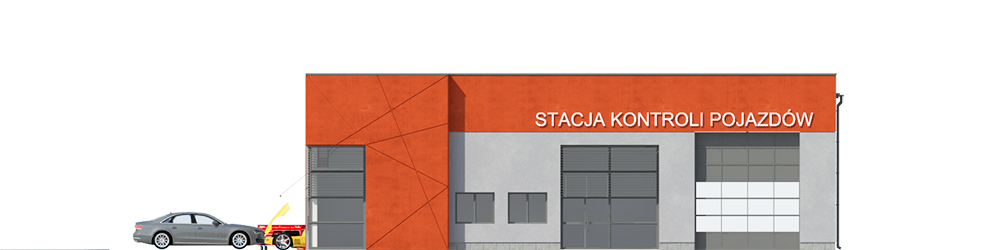

Elewacje

Opis projektu

Budynek usługowy, wolnostojący, dwukondygnacyjny przeznaczony do prowadzenia działalności związanej z obsługą stacji kontroli pojazdów i warsztatem samochodowym o nowoczesnej, zwartej formie. Warsztat samchodowy posiada cztery stanowiska obsługi samochodów: trzy wyposażone w podnośniki oraz jeden w kanał.

Układ funkcjonalny: pomieszczenie obsługi klienta, biuro, stacja kontroli samochodów, stanowiska warsztatowe, pomieszczenie diagnostyczne, toalety ogólnodostępne w tym jedna dla niepełnosprawnych, toalety dla personelu z łaźnią, pomieszczenie porządkowe pod schodami, pomieszczenie socjalne z szatnią, kotłownia ze składem opału i żużla, magazyn na parterze, dwa duże pomieszczenia magazynowe na piętrze.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny firmy LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Schody: żelbetowe, dwubiegowe ze spocznikiem.

Strop: płyta żelbetowa.

Dach: w konstrukcji stalowej w układzie dźwigarów dwuteowych, pokrycie stanowią płyty warstwowe dachowe z rdzeniem styropianowym BALEXTHERM-PWD grubości 20cm firmy BALEXMETAL.

Stolarka okienna i drzwiowa: okna i drzwi aluminiowe, bramy wjazdowe segmentowe.

Instalacje

Źródło ciepła do ogrzewania: kocioł na paliwo stałe.

Źródło ciepła do ogrzewania wody użytkowej: kocioł na paliwo stałe.

Wentylacja: mechaniczna nawiewno-wywiewna bez odzysku ciepła.

Energia elektryczna: zasilanie z sieci elektroenergetycznej.

Kotłownia spełnia wymagania kotłowni na paliwo gazowe, w związku z czym na etapie adaptacji istnieje możliwość zmiany sposobu ogrzewania.

Istnieje możliwość zaprojektowania innej konfiguracji instalacji w oparciu o przedstawione propozycje zawarte poniżej w Dodatkach do projektu.

Zawartość projektu

Dokumentacja projektowa zawiera:

• 3 egzemplarze projektu architektoniczno-budowlanego
• 3 egzemplarze projektu technicznego
• Projektowaną charakterystykę energetyczną budynku
• Analizę ekonomiczną i ekologiczną możliwości realizacji wysoce wydajnych systemów alternatywnych zaopatrzenia w energię i ciepło
• Kopię uprawnień budowlanych projektantów
• Bezpłatną zgodę na zmiany

Szczegółowa zawartość dokumentacji projektowej opisana jest na stronie Co zawiera dokumentacja projektowa?.

Dodatki do projektu
