Exiguus I G2

WERSJA PODSTAWOWA

LUSTRZANE ODBICIE

Projekt Exiguus I G2

powierzchnia użytkowa podstawowa:

219,23 m²

powierzchnia pomocnicza:

25,94 m²

powierzchnia garażu:

49,36 m²

powierzchnia razem:

294,53 m²

powierzchnia zabudowy:

228,40 m²

kubatura:

1 350,50 m³

dach:

wielospadowy

kąt nachylenia dachu:

22°

wymiary budynku (szer. x głęb.):

20,90 m x 15,65 m

wysokość budynku w kalenicy:

8,76 m

liczba kondygnacji nadziemnych:

2

liczba pokoi z salonem:

6

liczba łazienek i WC:

3

stanowiska postojowe w garażu:

2

Minimalne wymiary działki* (szer. x głęb.):

27,90 m x 23,65 m

* Dokładny opis znajduje się pod rysunkiem usytuowania

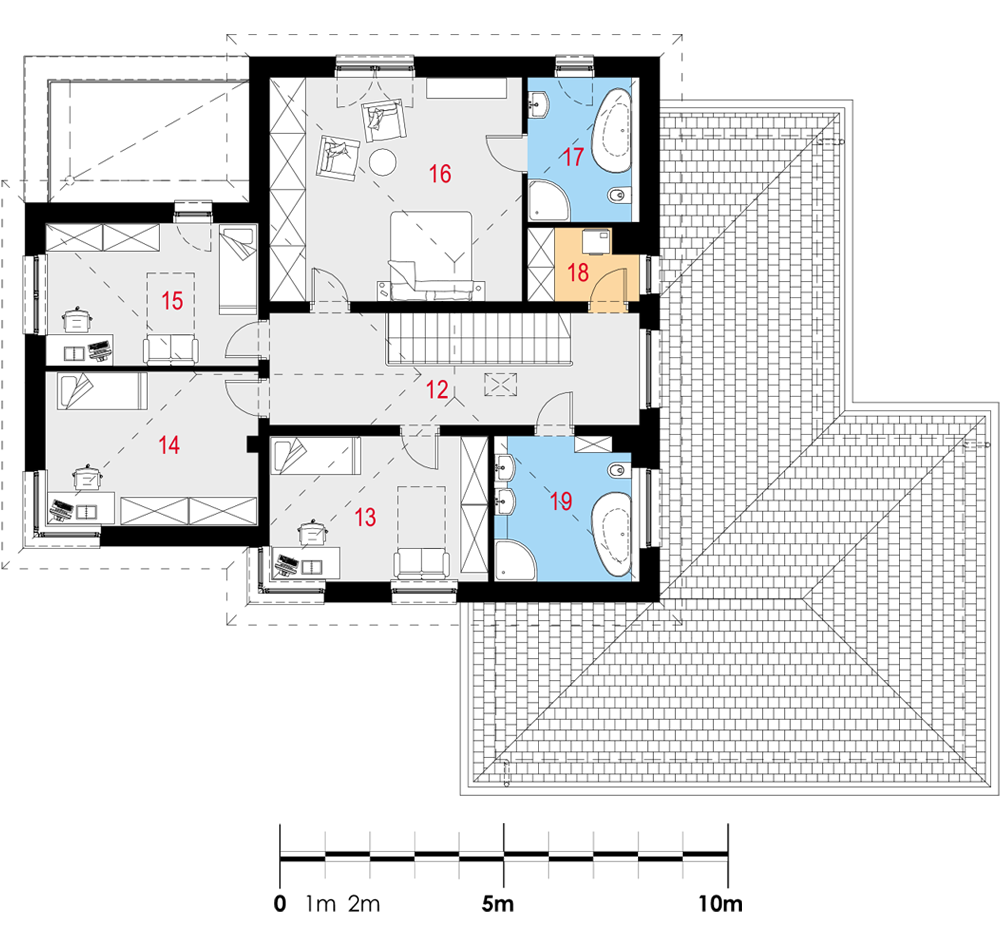

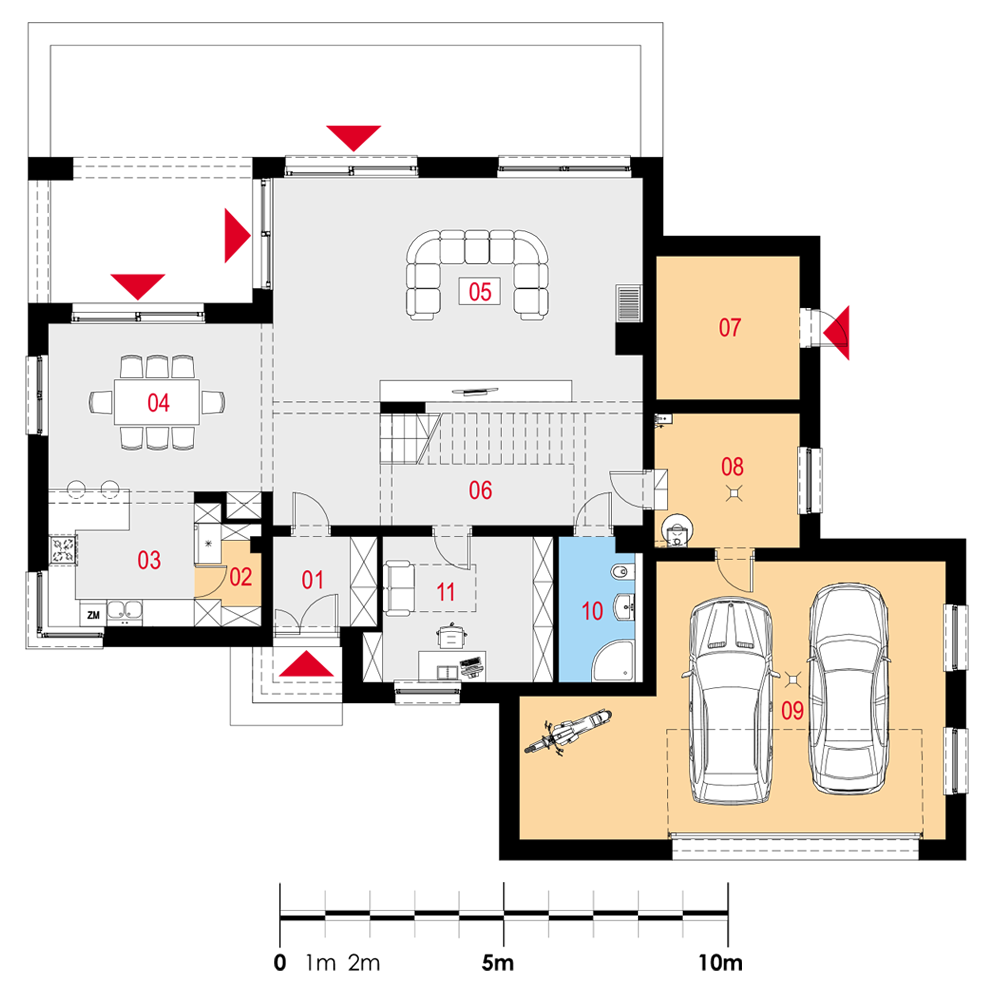

Rzuty

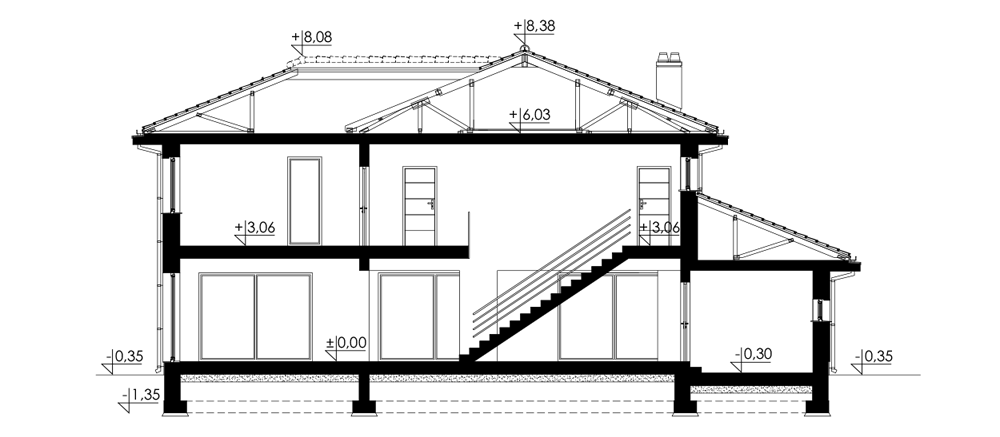

Przekrój

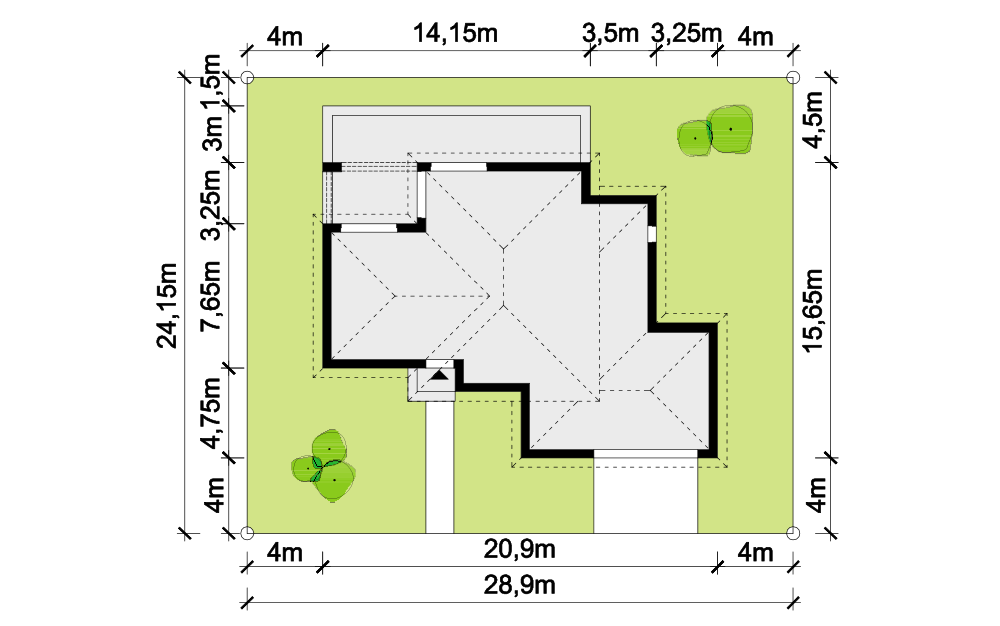

Usytuowanie na działce

Wymiary budynku (szerokość x głębokość): ​20,90m x 15,65m

Wymagane wymiary działki (szerokość x głębokość): 28,90m x 24,15m

Wprowadzając drobne zmiany adaptacyjne, takie jak:

• zmniejszenie tarasu,
• likwidacja okien w garażu na elewacji bocznej,
• przeniesienie okna w garażu na elewację tylną,

minimalne wymagane wymiary działki wyniosą: 27,90m x 23,65m

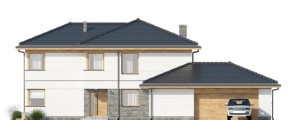

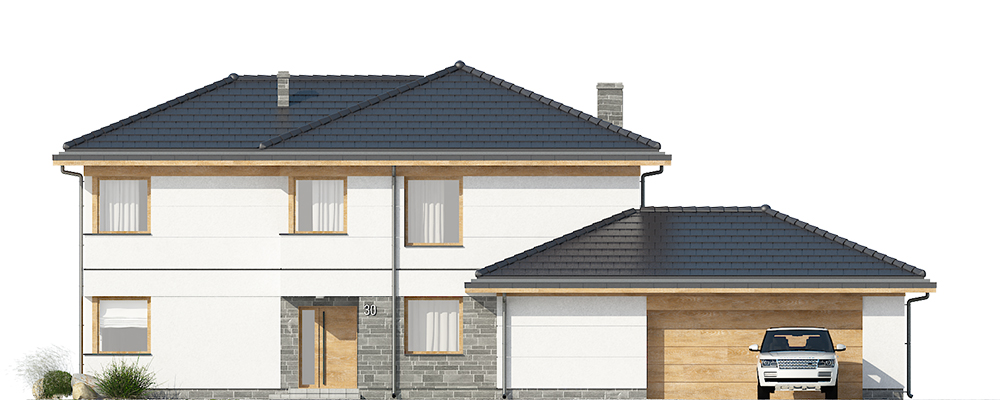

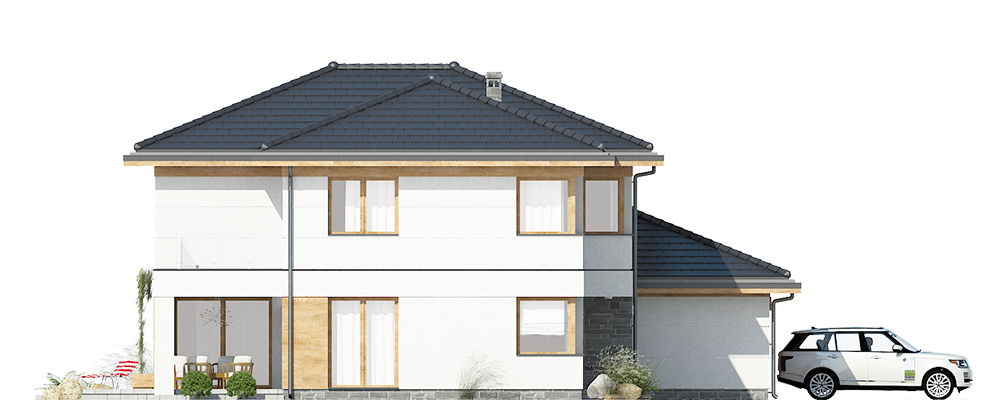

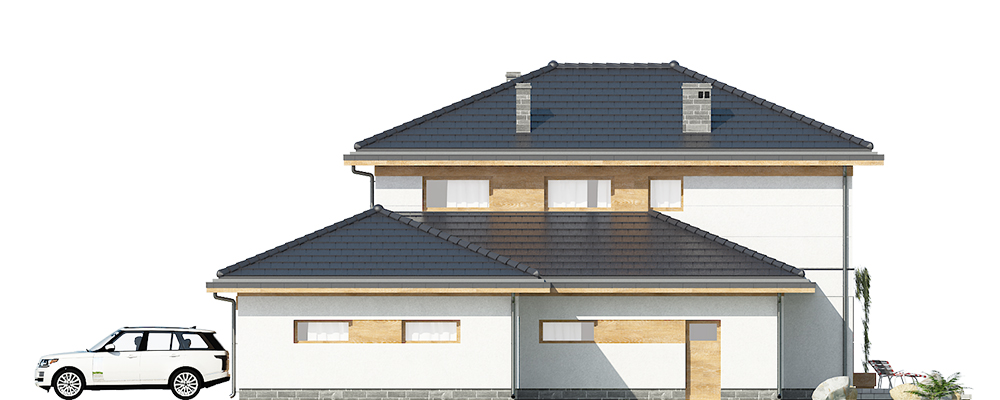

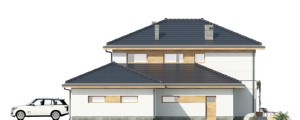

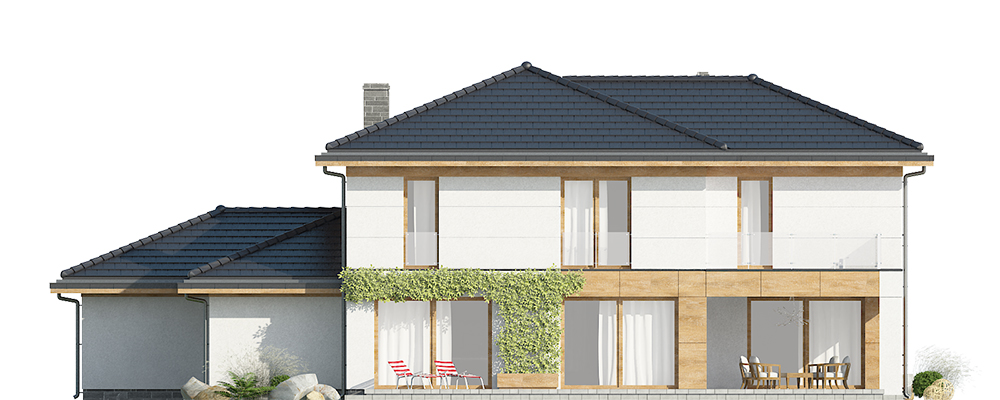

Elewacje

Opis projektu

Duży stylowy dom jednorodzinny, wolnostojący, niepodpiwniczony, dwukondygnacyjny z garażem dwustanowiskowym. Dom piętrowy z dachem wielospadowym.

Układ funkcjonalny:

Pokój dzienny i jadalnia z wyjściem na duży taras, kuchnia, pięć pokoi, trzy łazienki, spiżarka, pralnia, garaż, dwa pomieszczenia gospodarcze.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny firmy LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Schody: żelbetowe, parter - piętro: jednobiegowe.

Strop: płyta żelbetowa.

Dach: wielospadowy, konstrukcja drewniana wiązarowa, pokryty dachówką ceramiczną.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.

Instalacje

Źródło ciepła do ogrzewania: kocioł gazowy, kominek z płaszczem wodnym na biomasę.

Źródło ciepła do ogrzewania wody użytkowej: kocioł gazowy, kominek z płaszczem wodnym na biomasę, zestaw solarny (kolektory słoneczne).

Wentylacja: grawitacyjna.

Energia elektryczna: zasilanie z sieci elektroenergetycznej.

Pomieszczenie gospodarcze spełnia wymagania kotłowni na paliwo stałe, w związku z czym na etapie adaptacji istnieje możliwość zmiany sposobu ogrzewania.

Istnieje możliwość zaprojektowania innej konfiguracji instalacji w oparciu o przedstawione propozycje zawarte poniżej w Dodatkach do projektu.

Zawartość projektu

Dokumentacja projektowa zawiera:

• 3 egzemplarze projektu architektoniczno-budowlanego
• 3 egzemplarze projektu technicznego
• Projektowaną charakterystykę energetyczną budynku
• Analizę ekonomiczną i ekologiczną możliwości realizacji wysoce wydajnych systemów alternatywnych zaopatrzenia w energię i ciepło
• Kopię uprawnień budowlanych projektantów
• Bezpłatną zgodę na zmiany

Szczegółowa zawartość dokumentacji projektowej opisana jest na stronie Co zawiera dokumentacja projektowa?.
