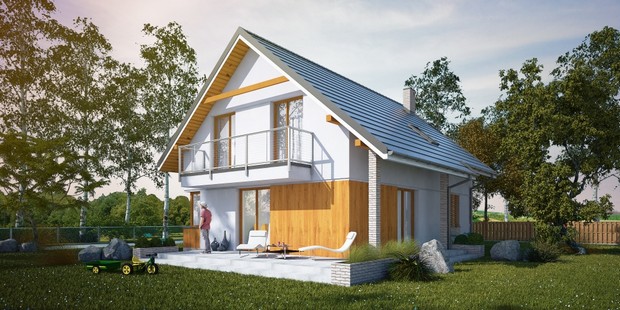

Silvestris I G1

Projekt Silvestris I G1
WERSJA PODSTAWOWA
LUSTRZANE ODBICIE

Projekt Silvestris I G1

powierzchnia użytkowa podstawowa:
powierzchnia pomocnicza:
powierzchnia garażu:
powierzchnia razem:
powierzchnia zabudowy:
kubatura:
kąt nachylenia dachu:
wysokość budynku:
liczba kondygnacji nadziemnych:
110.70 m2
4.49 m2
18.89 m2
134.08 m2
99.90 m2
635.34 m3
40°
8.36 m
2


Rzuty

Parter


01 Wiatrołap
02 Garaż
03 Pom. gosp.
04 Łazienka
05 Salon z jadalnią
06 Kuchnia
6.43 m2
18.89 m2
4.49 m2
4.52 (5.12) m2
29.80 m2
10.95 m2

Poddasze


10 Komunikacja
11 Pokój
12 Pokój
13 Łazienka
14 Sypialnia
15 Gabinet
7.69 m2
12.99 (15.99) m2
11.99 (14.53) m2
5.72 (7.47) m2
13.43 (18.63) m2
7.18 (9.26) m2

Elewacje


Przekrój


Usytuowanie na działce


Opis projektu

Niewielki dom jednorodzinny, wolnostojący, niepodpiwniczony z poddaszem użytkowym i garażem.

Układ funkcjonalny:

Pokój dzienny z jadalnią i wyjściem na taras, kuchnia, cztery pokoje, dwie łazienki, garaż, pomieszczenie gospodarcze.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny firmy LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Schody: parter - poddasze, żelbetowe, zabiegowe ze spocznikiem.

Strop: płyta żelbetowa.

Ściana kolankowa: - wysokość 44cm oraz 128cm

Dach: dwuspadowy, konstrukcja drewniana, pokryty dachówką ceramiczną.

Kocioł: gazowy lub na paliwo stałe.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.
