Proximus I G1

Projekt Proximus I G1
WERSJA PODSTAWOWA
LUSTRZANE ODBICIE

Projekt Proximus I G1

powierzchnia użytkowa podstawowa:
powierzchnia pomocnicza:
powierzchnia garażu:
powierzchnia razem:
powierzchnia zabudowy:
kubatura:
kąt nachylenia dachu:
wysokość budynku:
liczba kondygnacji nadziemnych:
98.48 m2
34.86 m2
21.98 m2
145.32 m2
103.45 m2
686.20 m3
45°
8.63 m
2


Rzuty

Parter


01 Wiatrołap

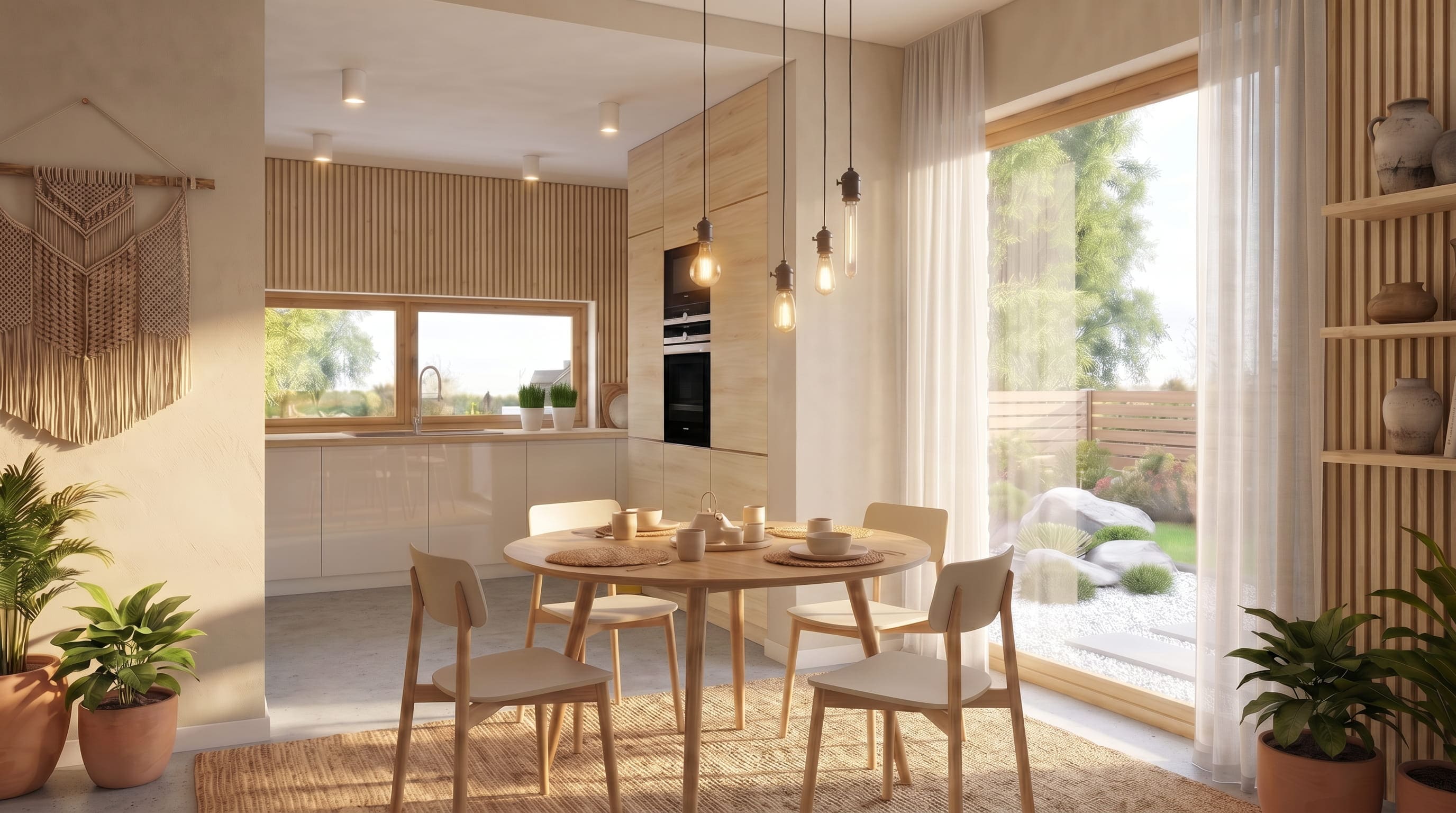

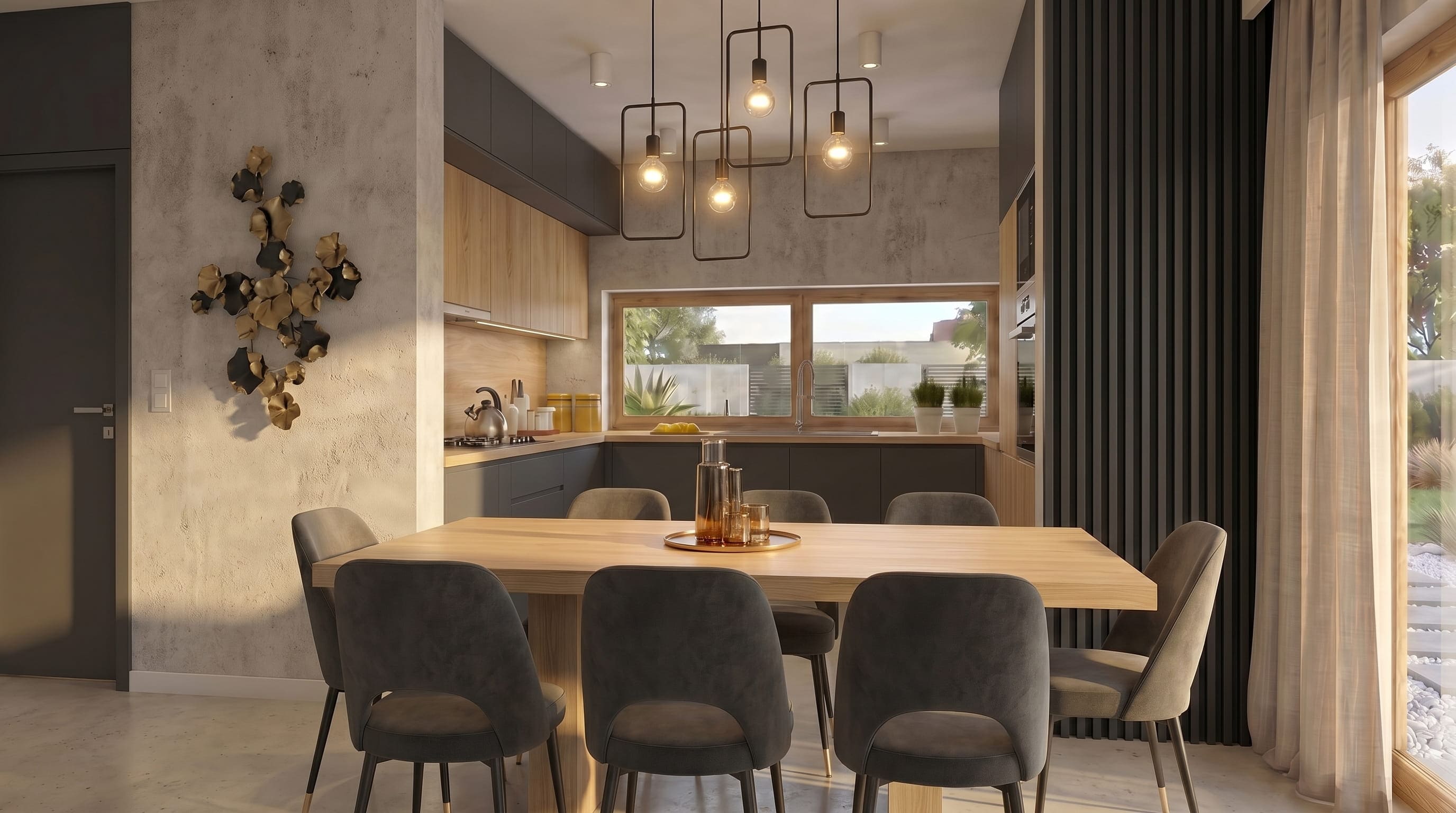

02 Kuchnia
03 Komunikacja

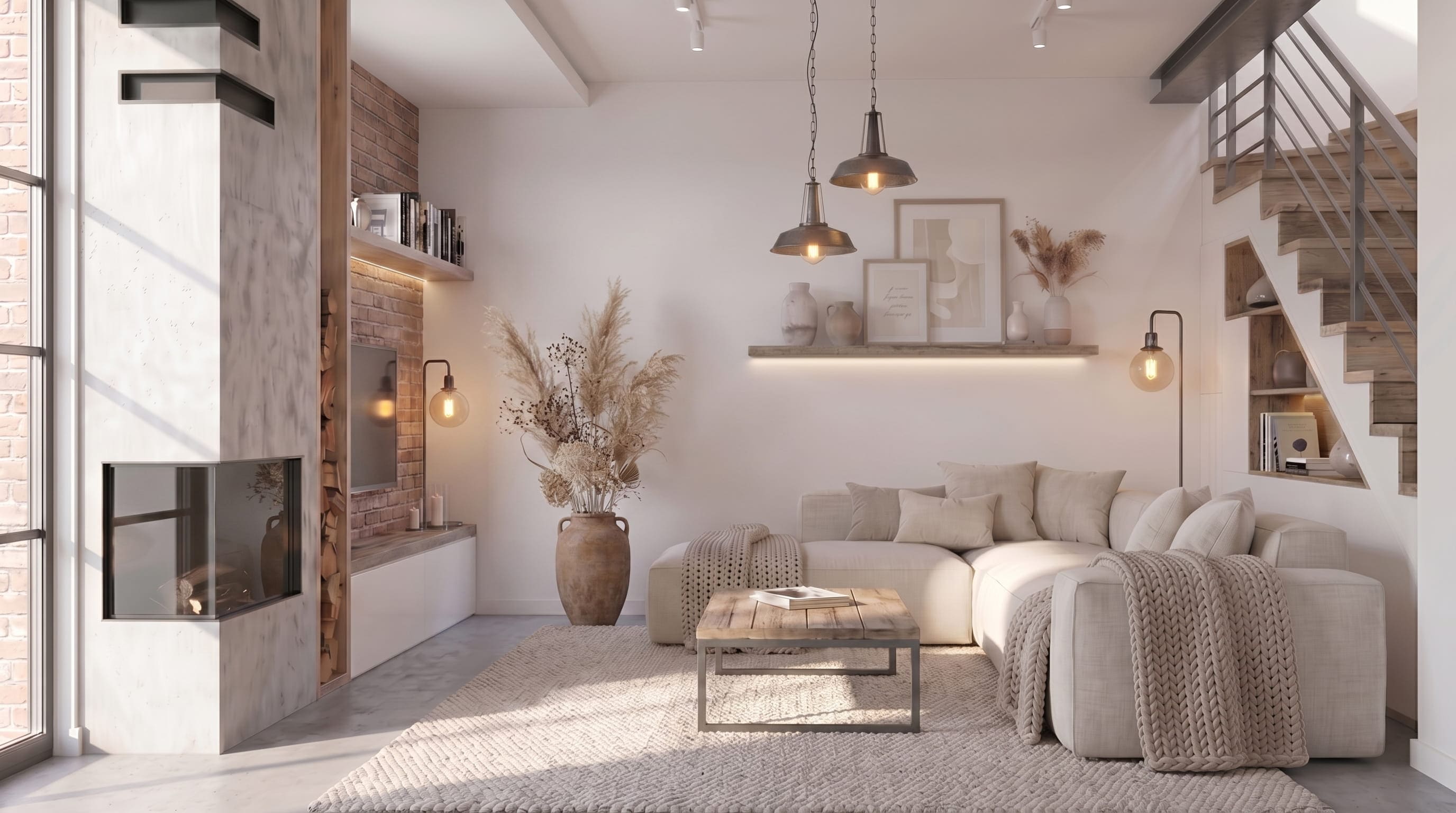

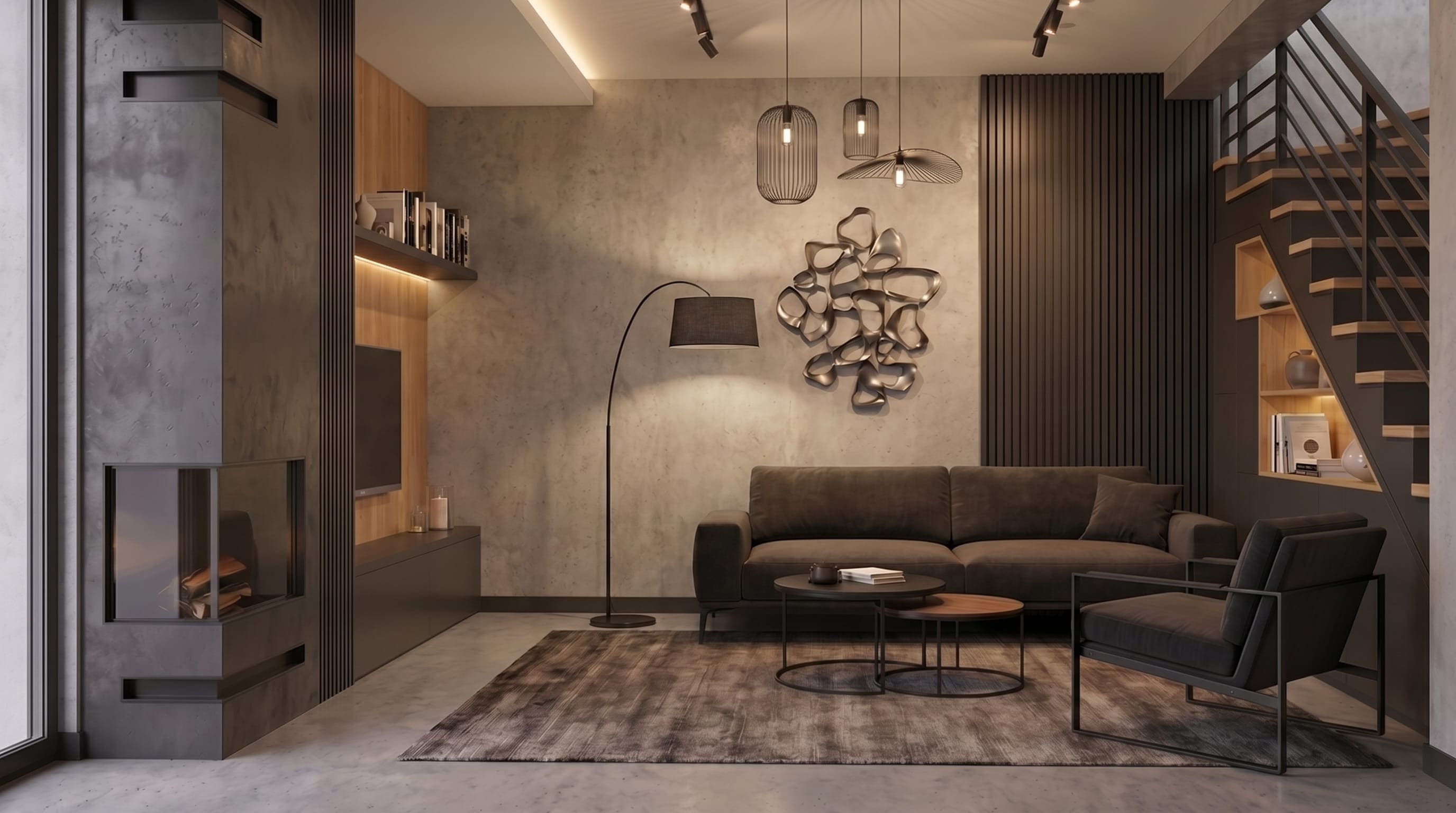

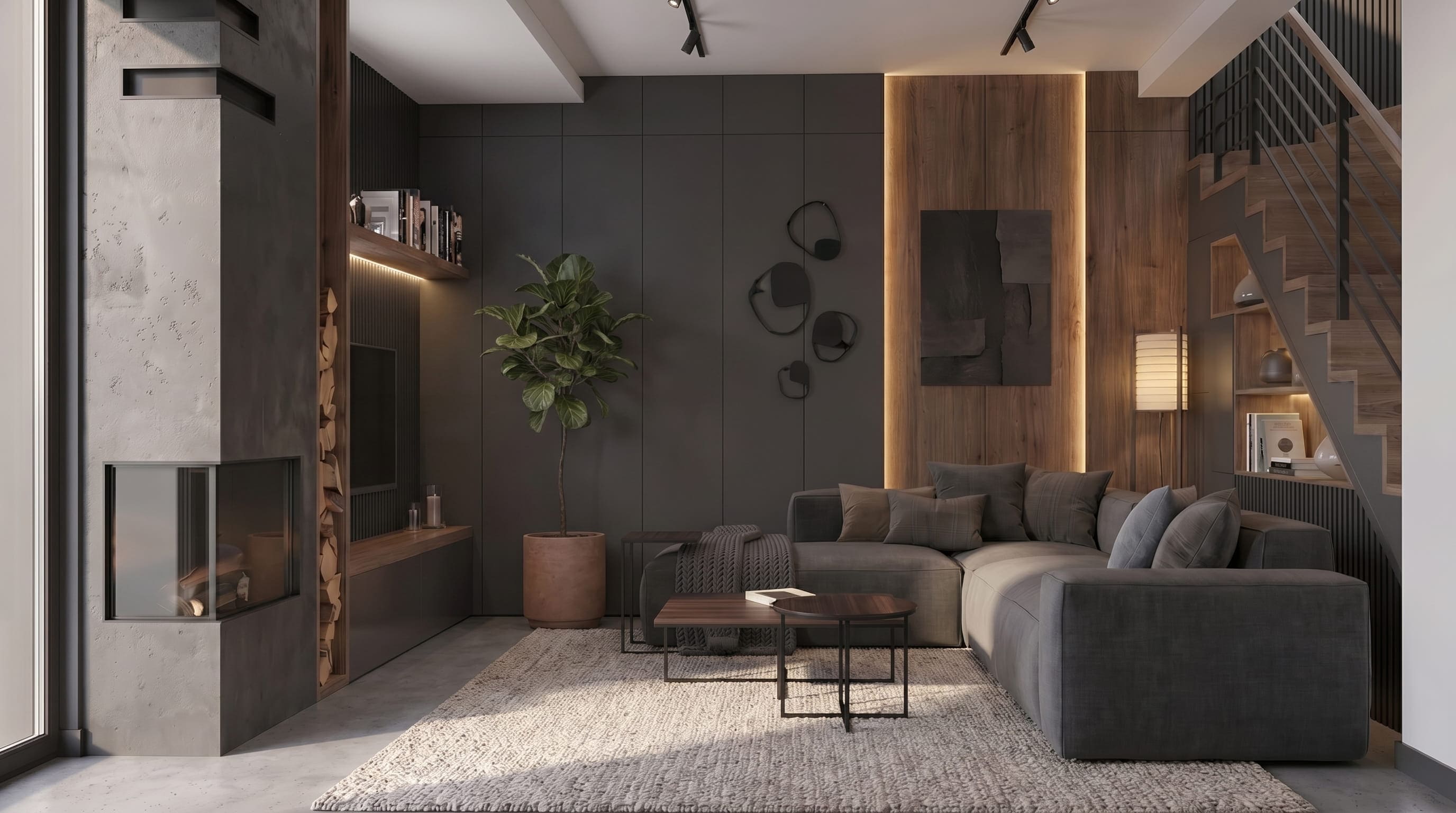

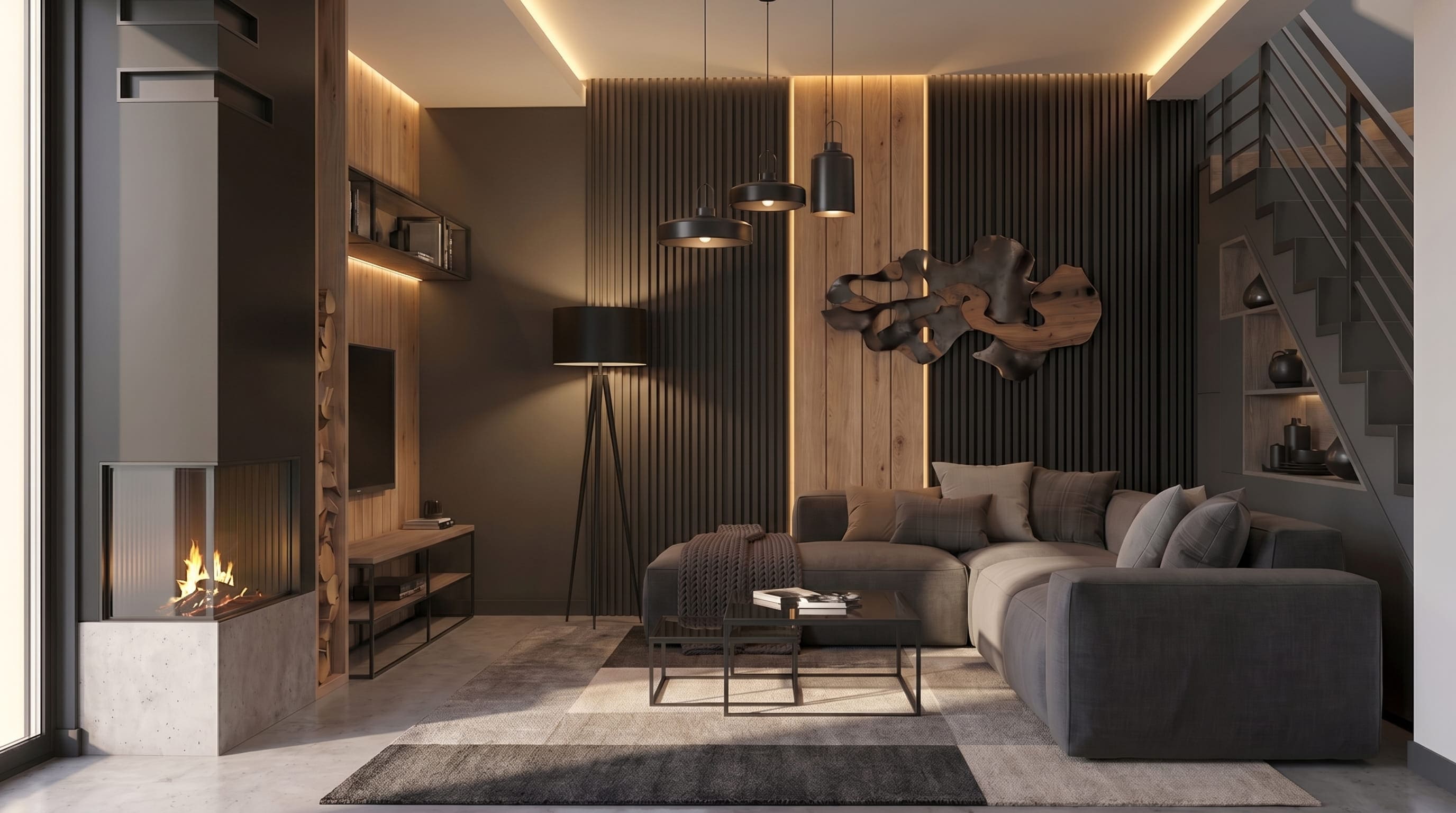

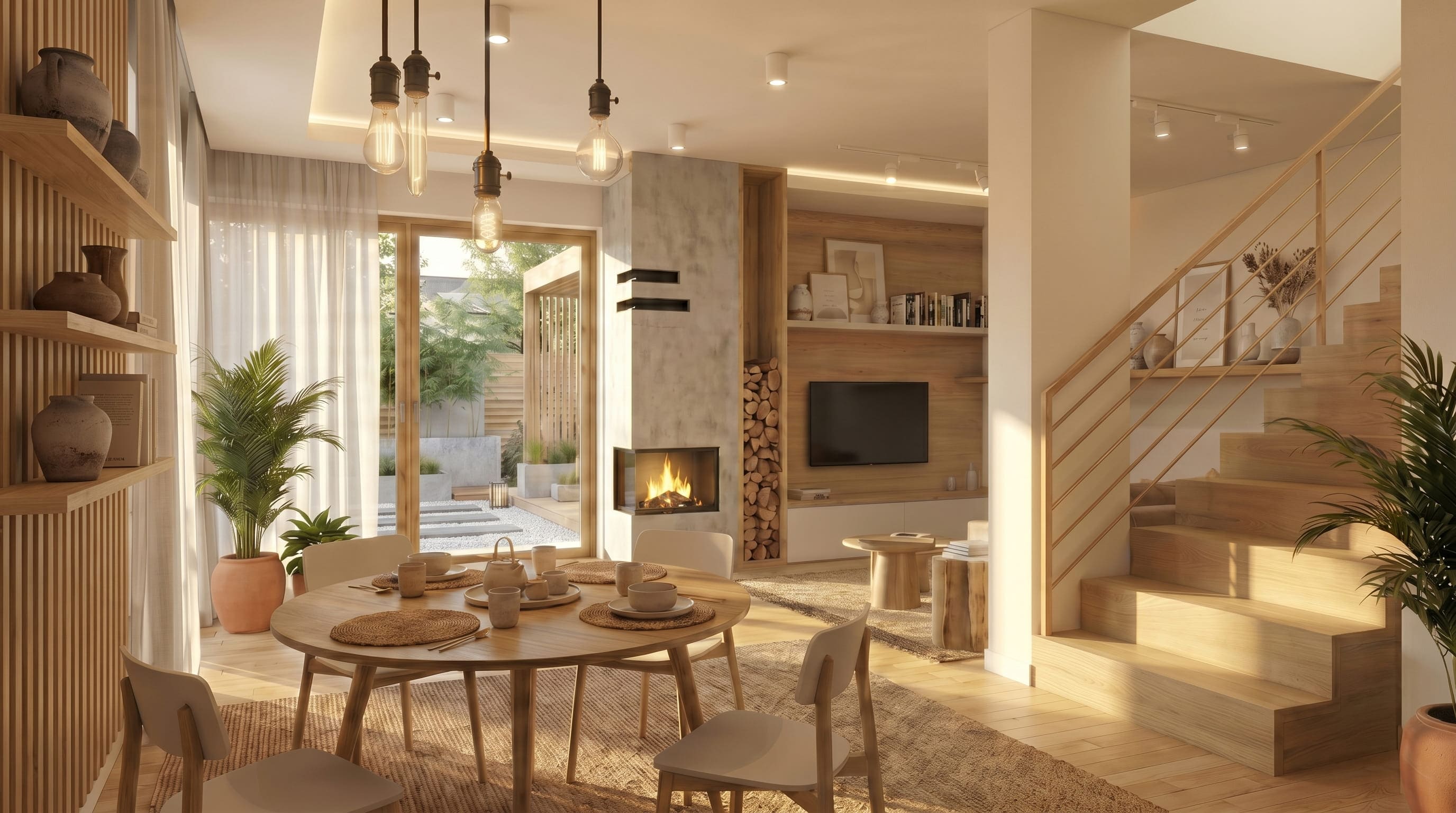

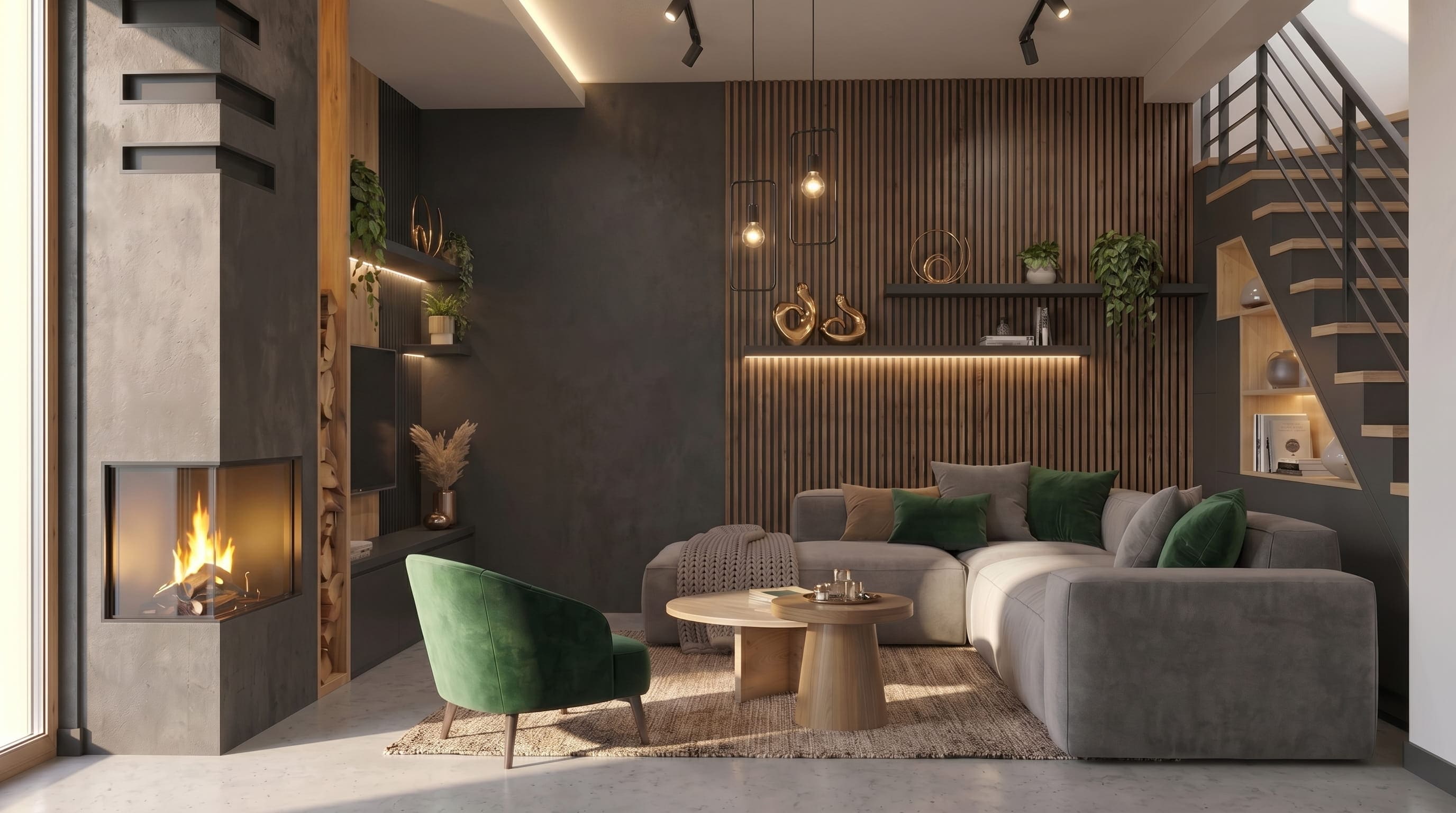

04 Salon z jadalnią
05 Łazienka
06 Pralnia
07 Garaż
3.20 (4.61) m2
9.56 m2
4.99 m2
31.19 m2
2.18 (2.71) m2
3.70 m2
21.98 m2

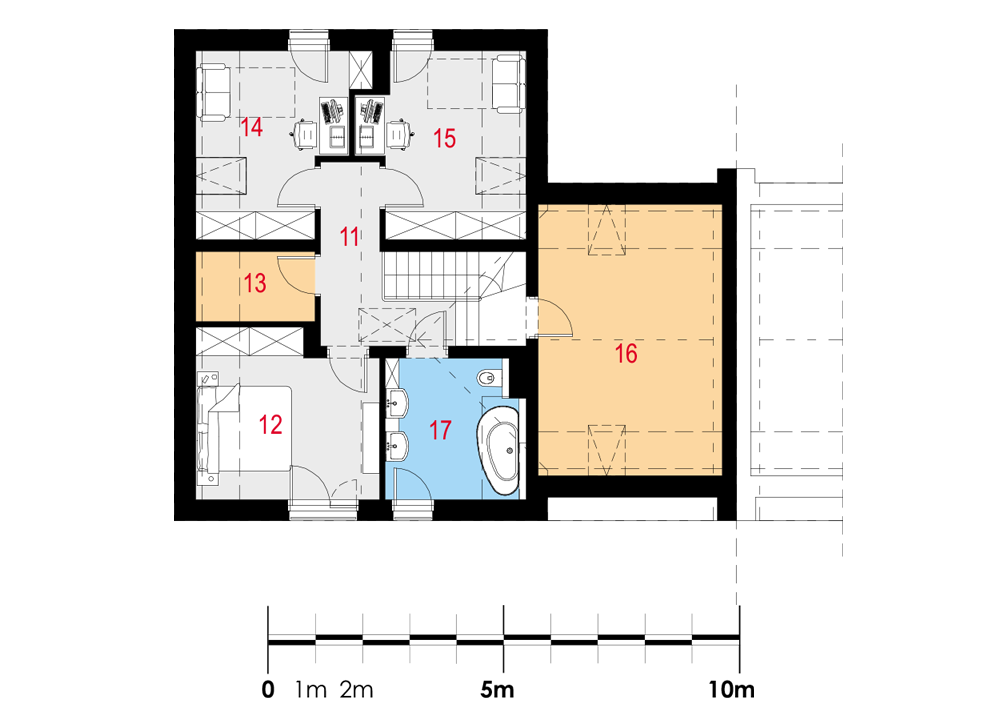

Poddasze


11 Komunikacja

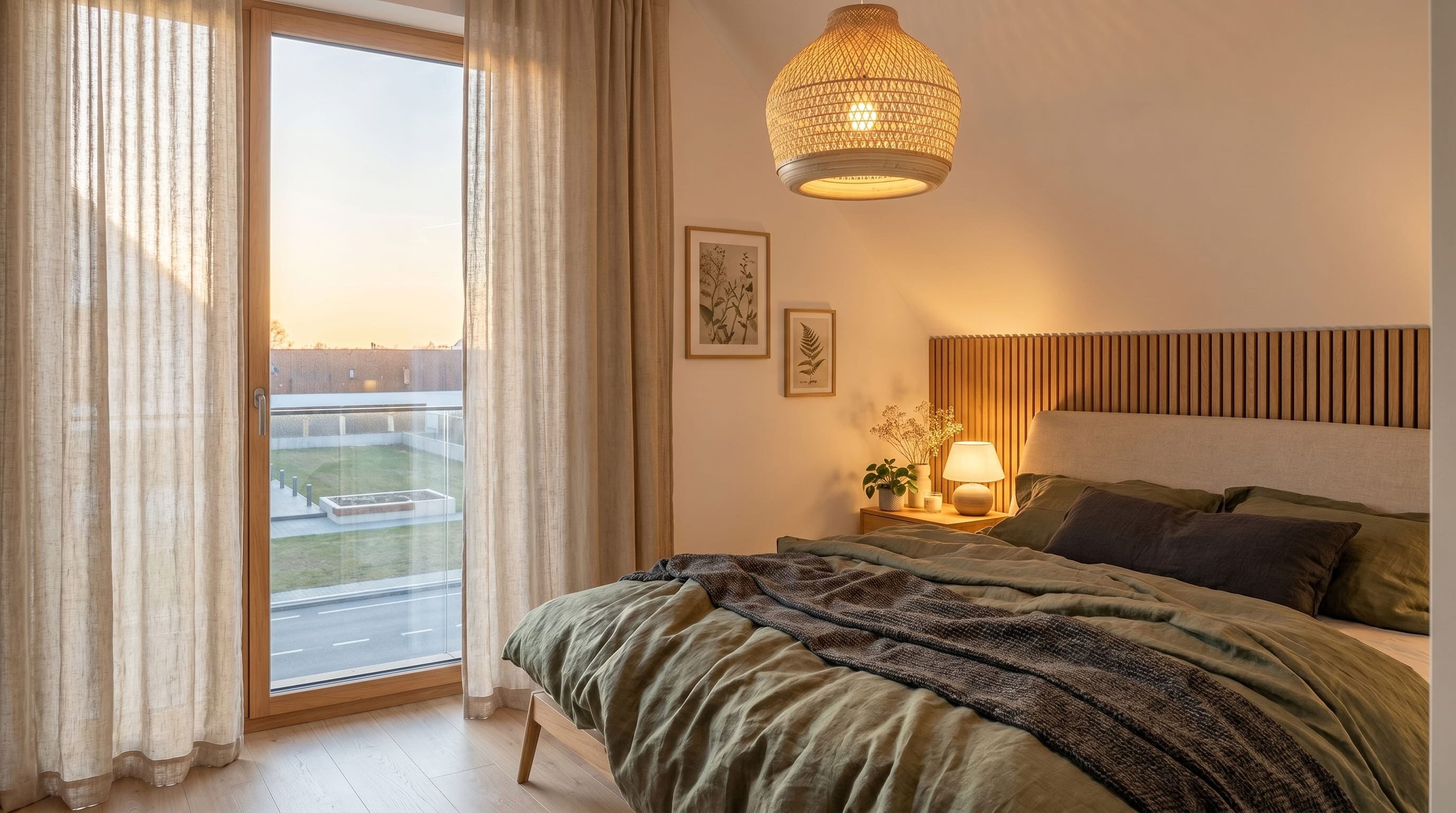

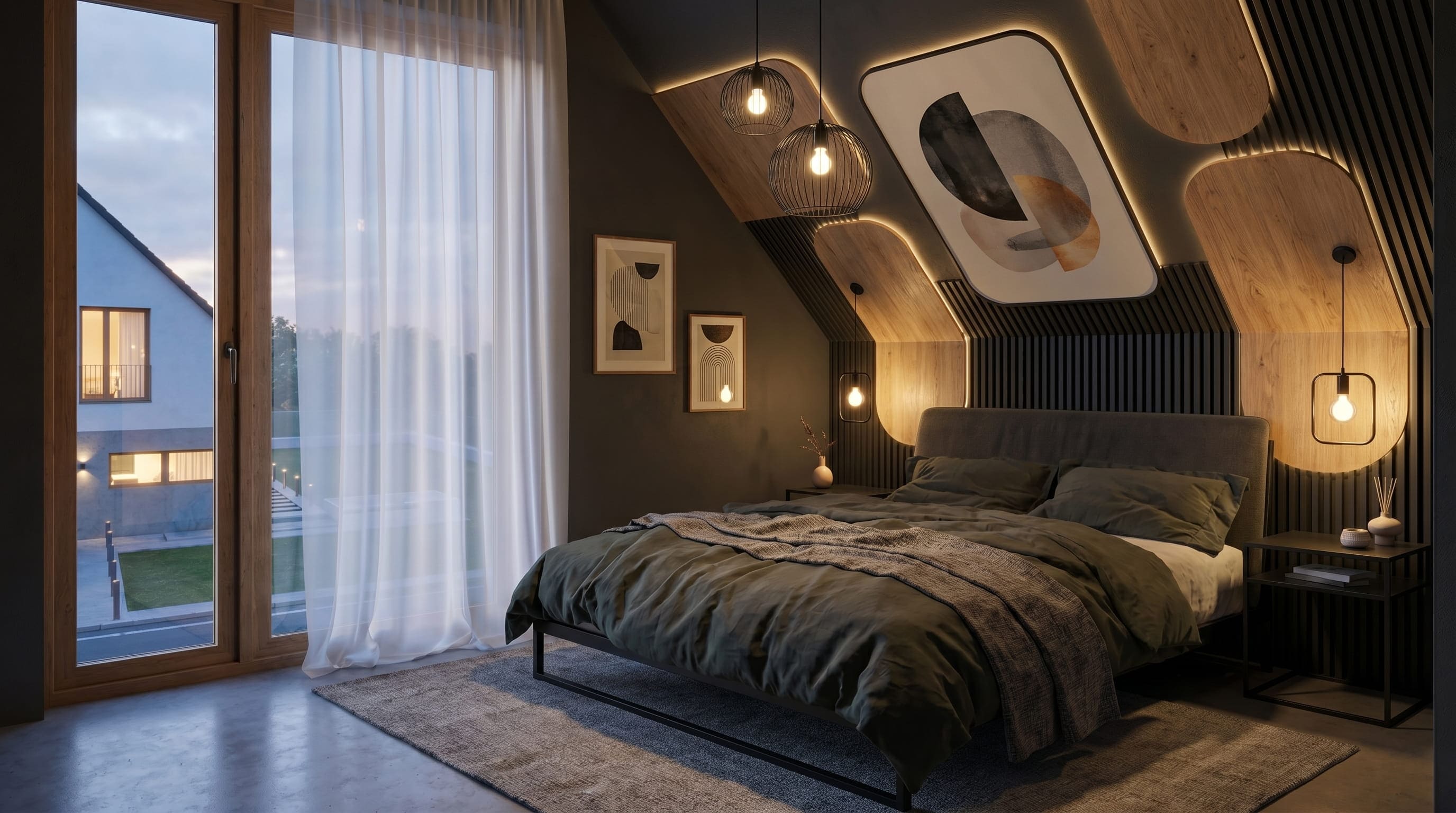

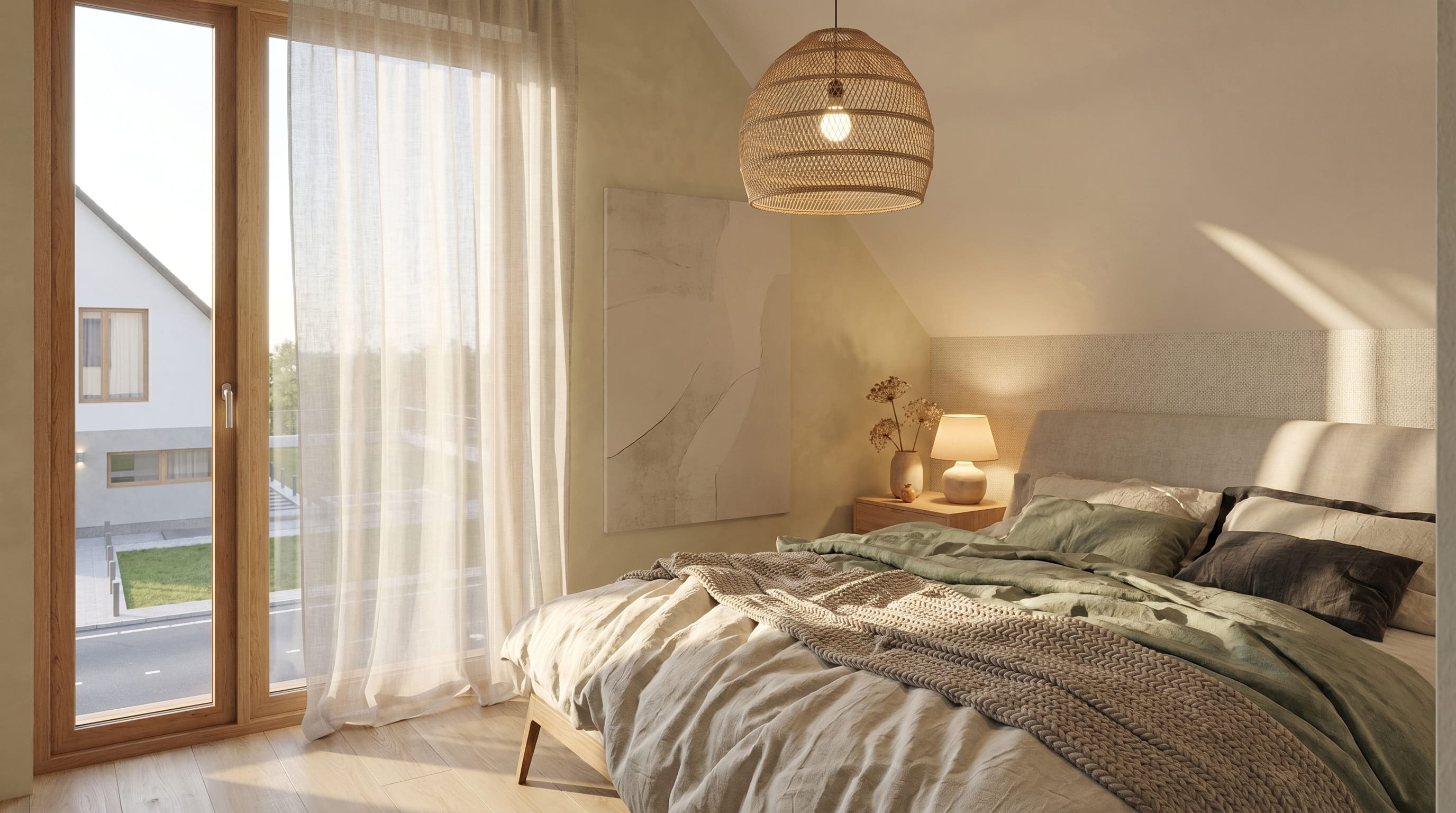

12 Sypialnia
13 Suszarnia
14 Pokój
15 Pokój
16 Strych

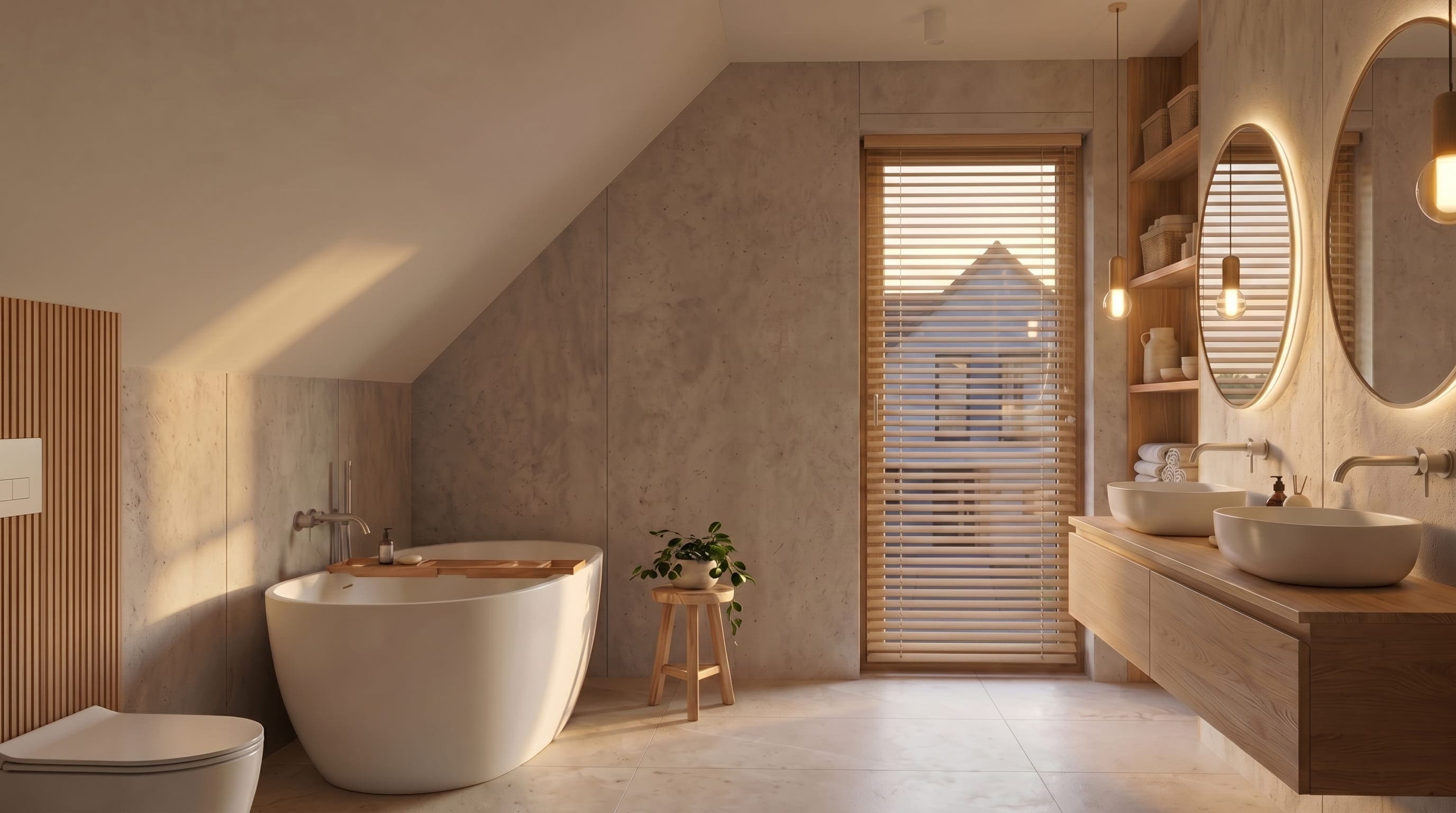

17 Łazienka
8.07 m2
11.20 (12.90) m2
2.96 (3.67) m2
9.99 (11.89) m2
10.54 (12.43) m2
18.20 (21.98) m2
7.56 (8.49) m2

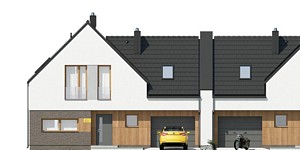

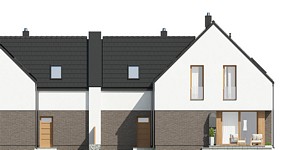

Elewacje


Przekrój

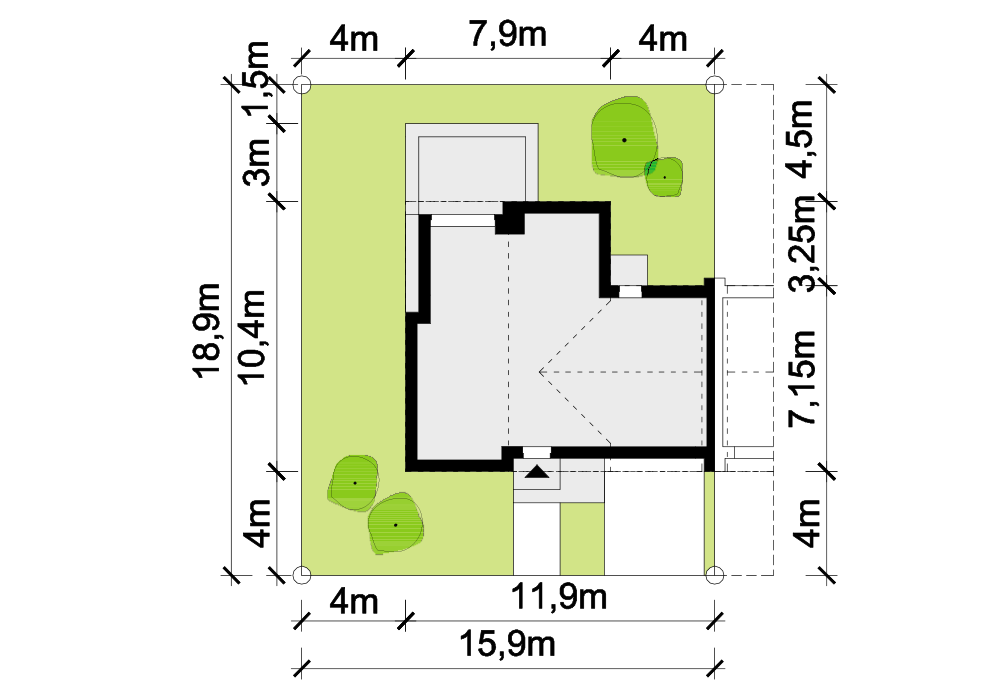

Usytuowanie na działce


Opis projektu

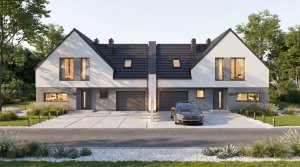

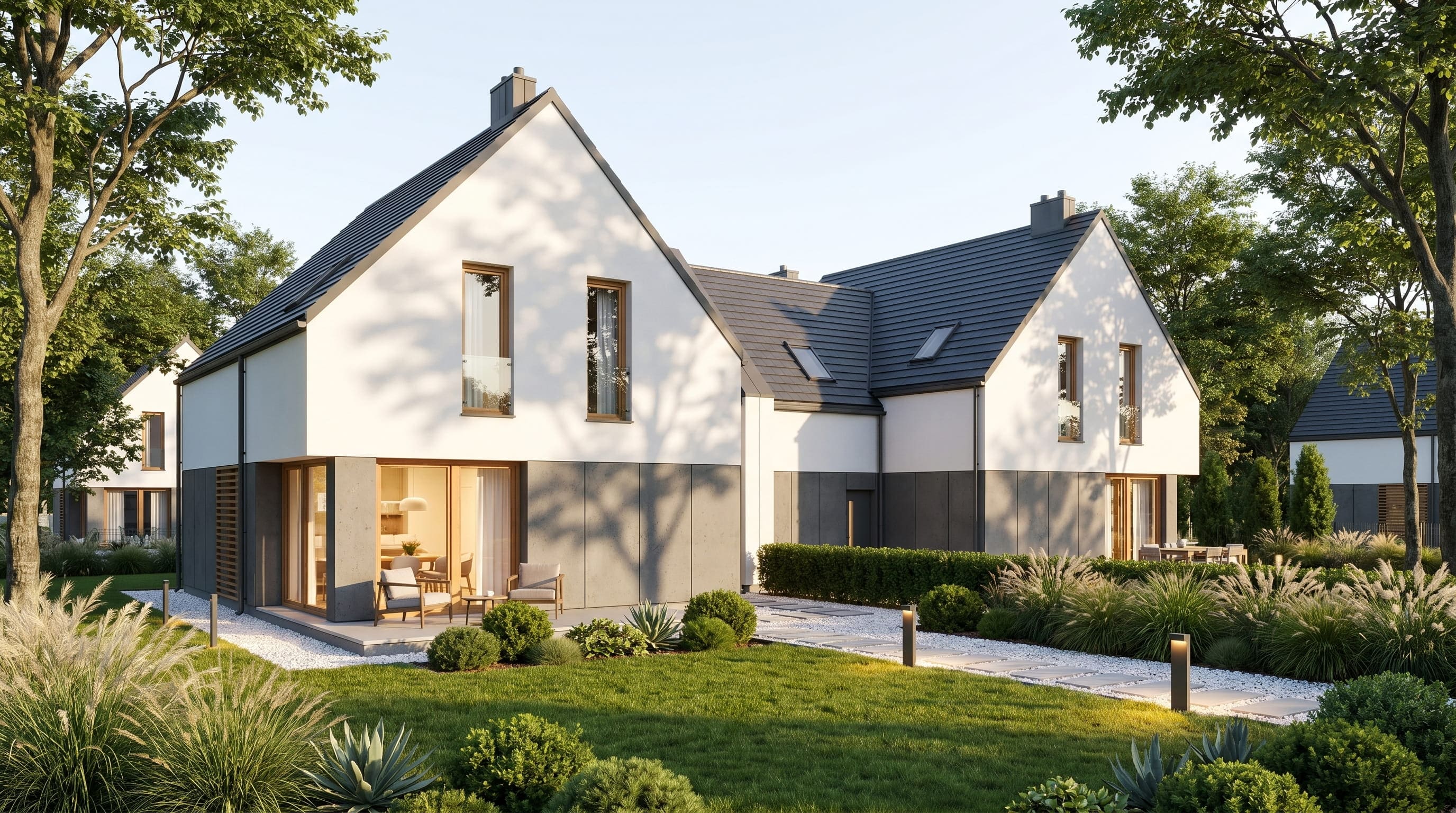

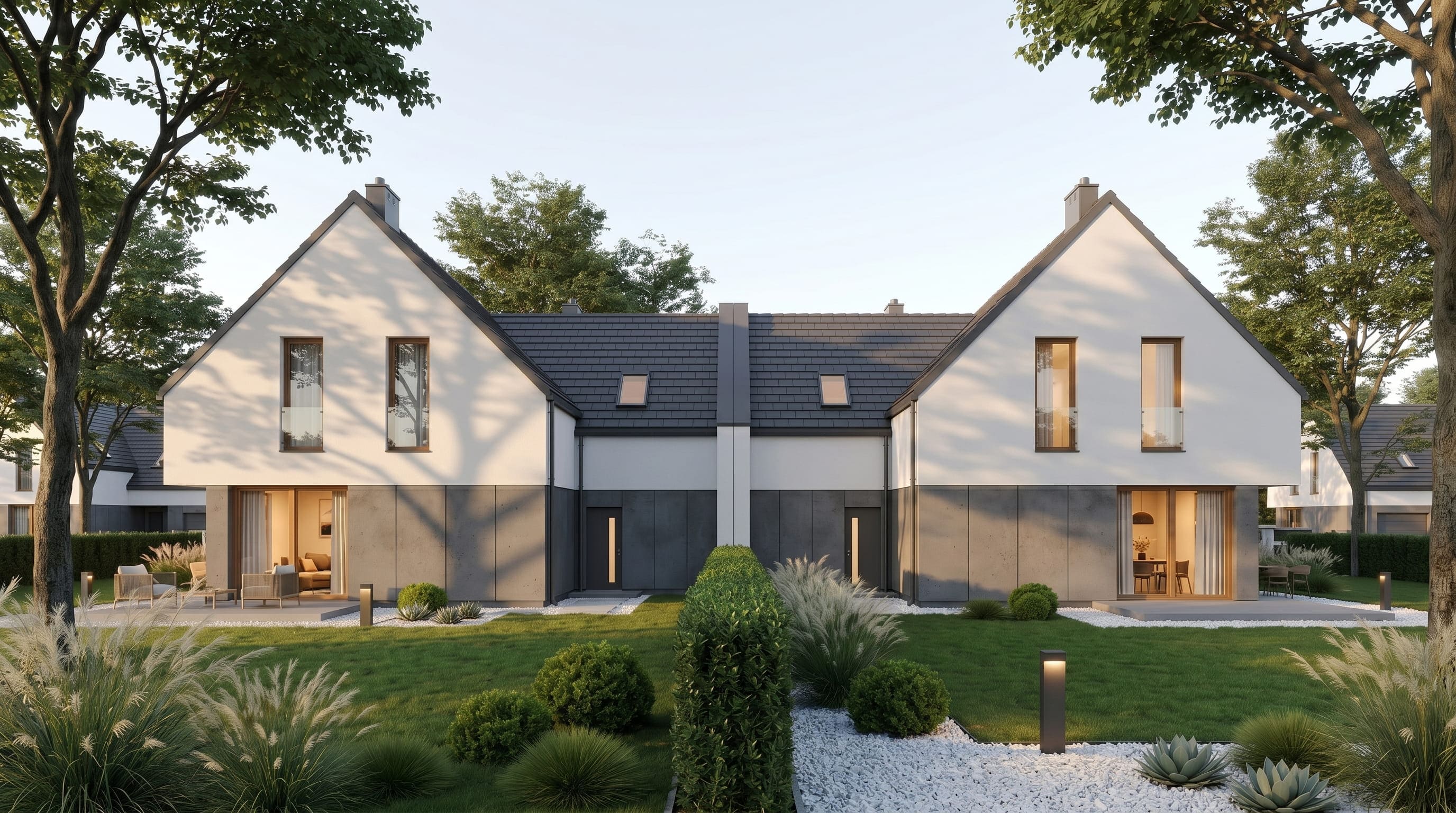

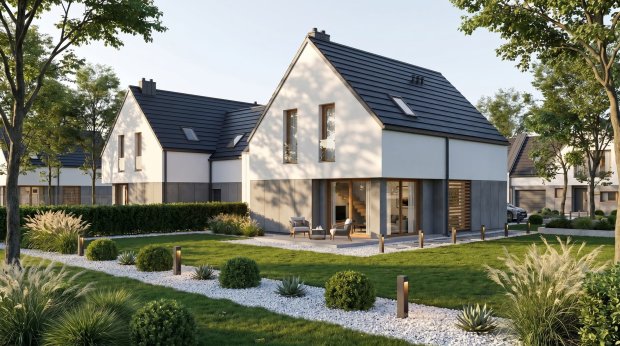

Nowoczesny dom jednorodzinny, w zabudowie bliźniaczej, niepodpiwniczony z poddaszem użytkowym i garażem oraz dachem bez okapów.

Układ funkcjonalny:

Pokój dzienny z jadalnią z wyjściem na taras, trzy pokoje, kuchnia, dwie łazienki, pralnia, suszarnia, garaż, strych.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny firmy LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Schody: żelbetowe, dwubiegowe ze spocznikiem.

Strop: płyta żelbetowa.

Ściana kolankowa: wysokość 123,5cm.

Dach: dwuspadowy, konstrukcja drewniana, pokryty dachówką ceramiczną.

Kocioł: gazowy.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.
