Acceptus I G1

Projekt Acceptus I G1
WERSJA PODSTAWOWA
LUSTRZANE ODBICIE

Projekt Acceptus I G1

powierzchnia użytkowa podstawowa:
powierzchnia pomocnicza:
powierzchnia garażu:
powierzchnia razem:
powierzchnia zabudowy:
kubatura:
kąt nachylenia dachu:
wysokość budynku:
liczba kondygnacji nadziemnych:
113.43 m2
24.19 m2
21.50 m2
159.12 m2
121.04 m2
587.15 m3
40°
8.51 m
2


Rzuty

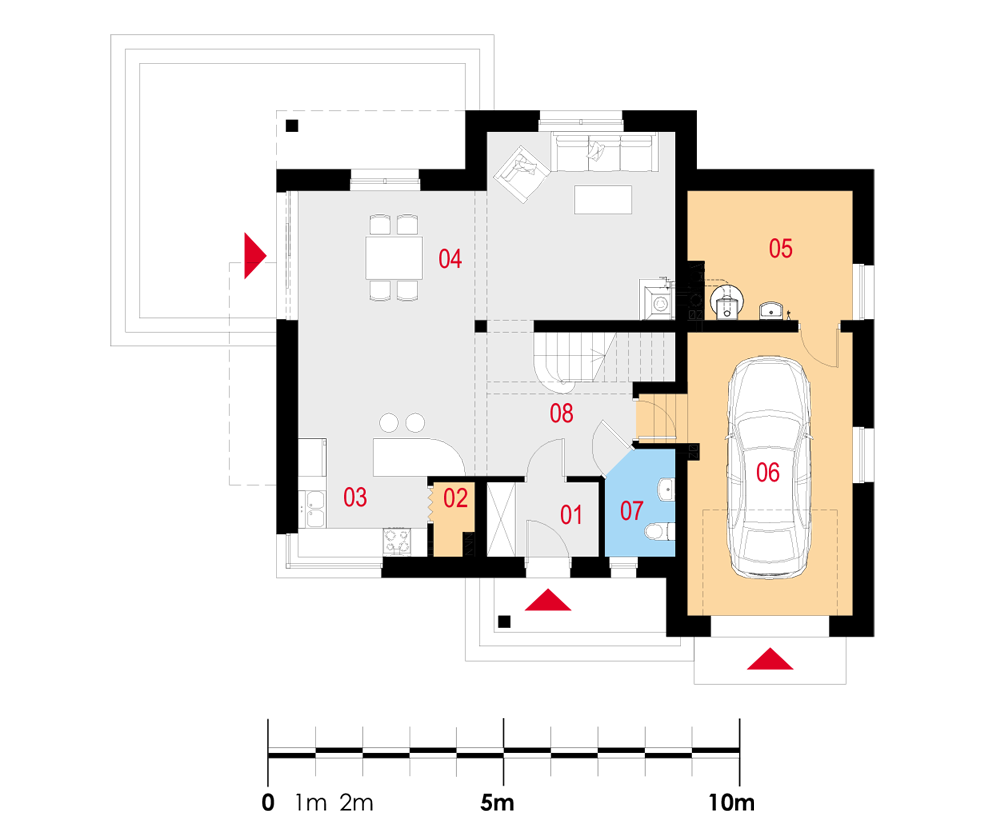

Parter


01 Wiatrołap
02 Spiżarka
03 Kuchnia
04 Salon z jadalnią
05 Pom. gosp.
06 Garaż
07 WC
08 Komunikacja
3.69 m2
1.18 m2
9.73 m2
33.44 m2
8.91 m2
21.50 m2
3.14 m2
10.68 m2

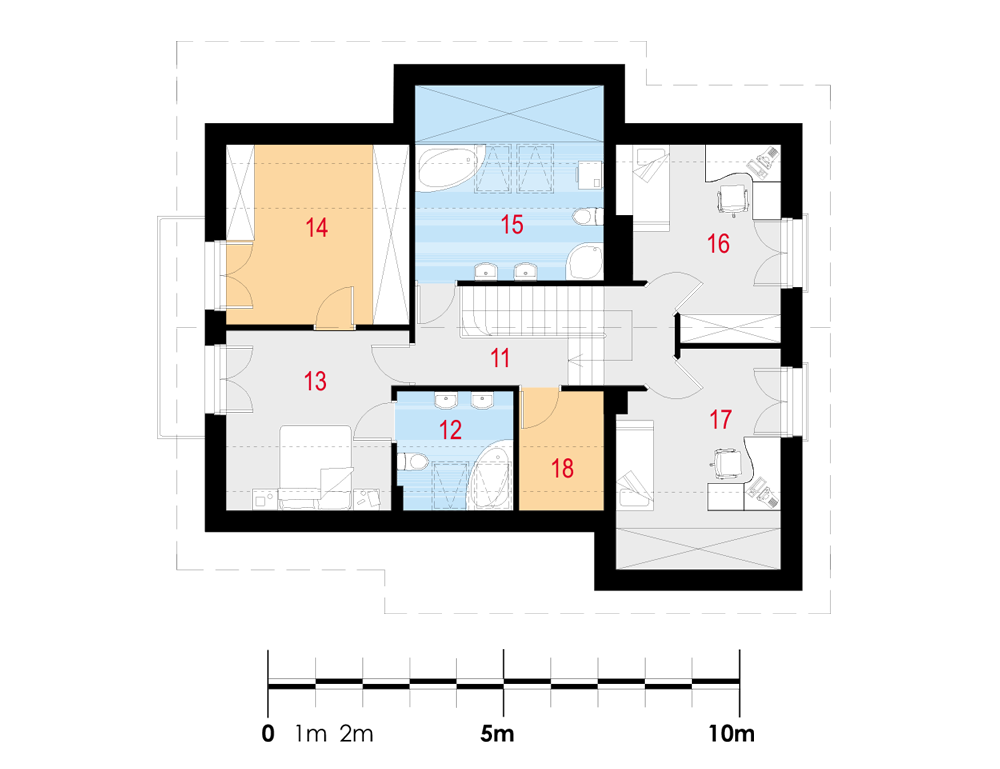

Poddasze


11 Komunikacja
12 Łazienka
13 Sypialnia
14 Garderoba
15 Łazienka
16 Pokój
17 Pokój
18 Schowek
7.80 m2
3.98 (6.03) m2
10.51 (13.51) m2
11.18 (14.51) m2
7.86 (16.19) m2
11.67 (12.32) m2
10.93 (14.93) m2
2.92 (4.46) m2

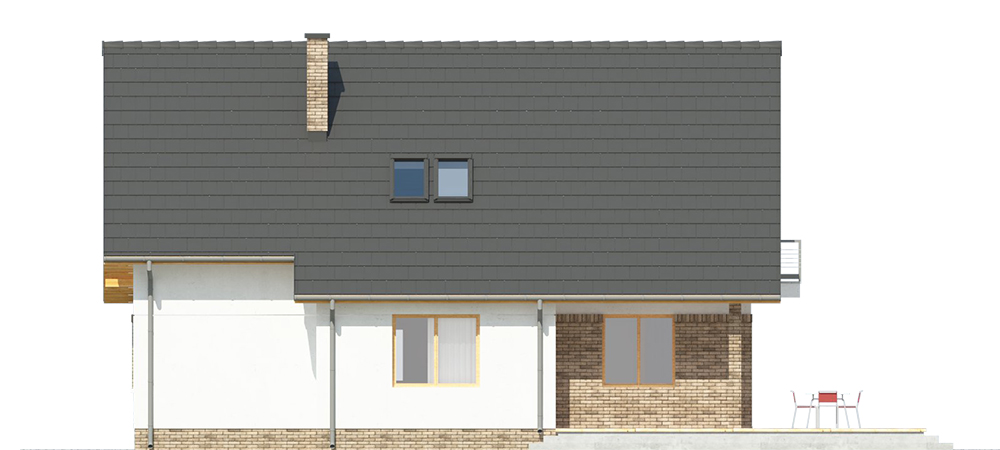

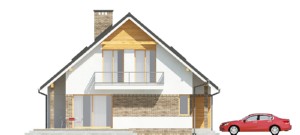

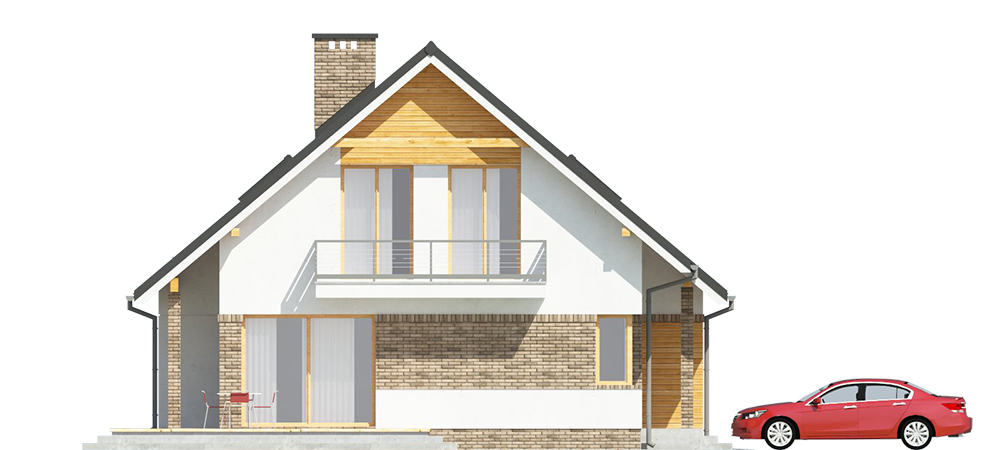

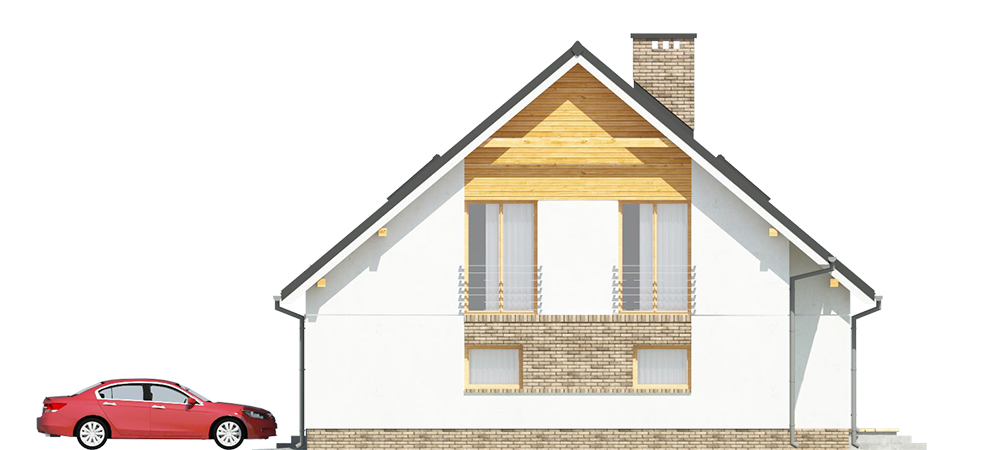

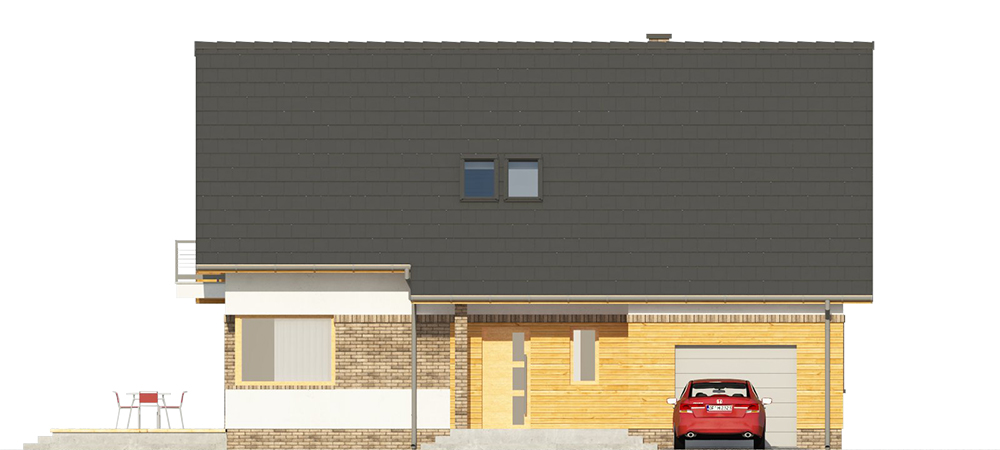

Elewacje

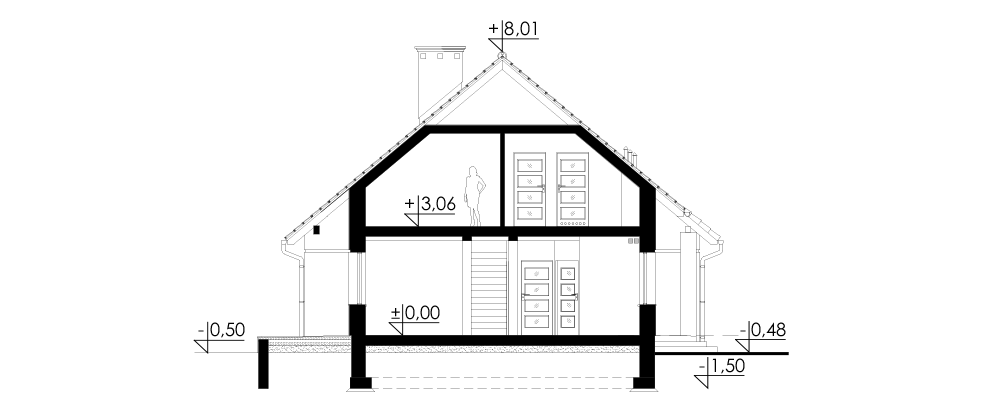

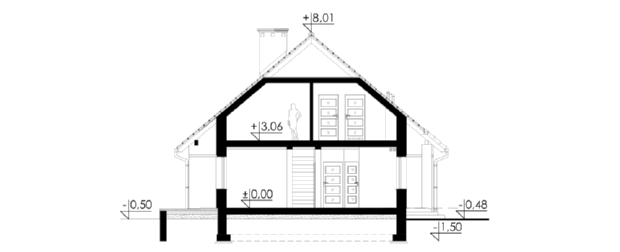

Przekrój

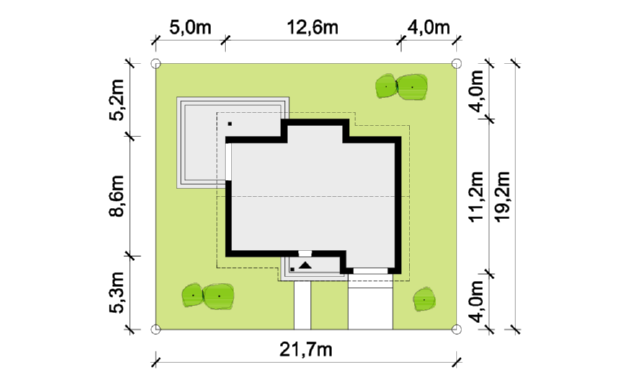

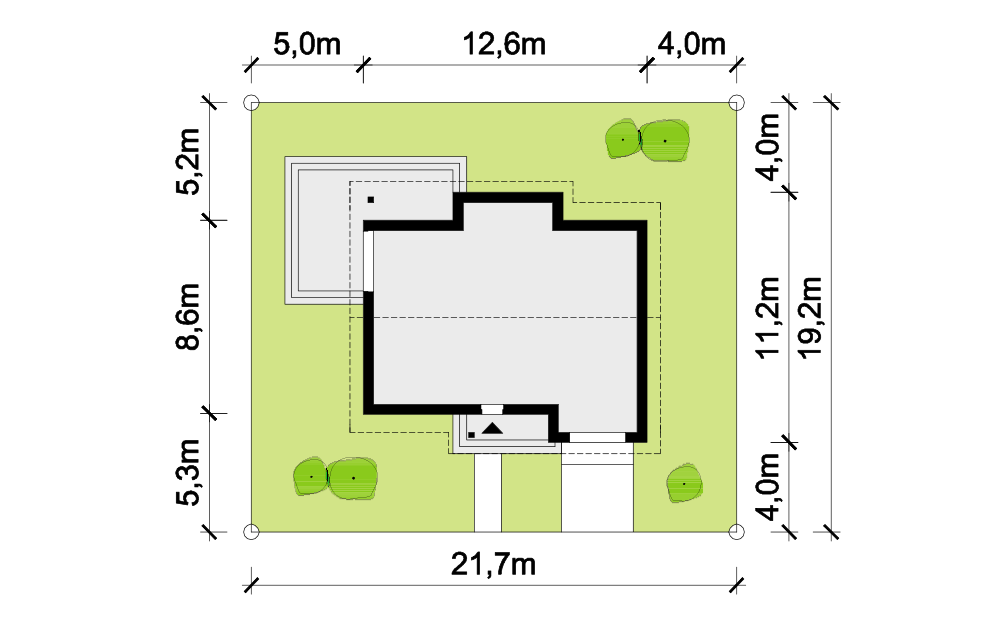

Usytuowanie na działce


Opis projektu

Dom jednorodzinny, wolnostojący, niepodpiwniczony z poddaszem użytkowym i garażem.

Układ funkcjonalny:

Salon z wyjściem na taras, 3 pokoje, kuchnia, spiżarka, WC, 2 łazienki, garderoba, schowek, garaż, pomieszczenie gospodarcze.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny firmy LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Schody: żelbetowe, dwubiegowe ze spocznikiem.

Strop: płyta żelbetowa.

Ściana kolankowa: wysokość 110cm.

Dach: dwuspadowy, konstrukcja drewniana, pokryty dachówką ceramiczną.

Kocioł: gazowy lub na paliwo stałe.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.
