Subtillis I G1

Projekt Subtillis I G1
WERSJA PODSTAWOWA
LUSTRZANE ODBICIE

Projekt Subtillis I G1

powierzchnia użytkowa podstawowa:
powierzchnia pomocnicza:
powierzchnia garażu:
powierzchnia razem:
powierzchnia zabudowy:
kubatura:
kąt nachylenia dachu:
wysokość budynku:
liczba kondygnacji nadziemnych:
111.24 m2
75.95 m2
19.11 m2
206.30 m2
179.66 m2
925.98 m3
30°
7.98 m
1


Rzuty

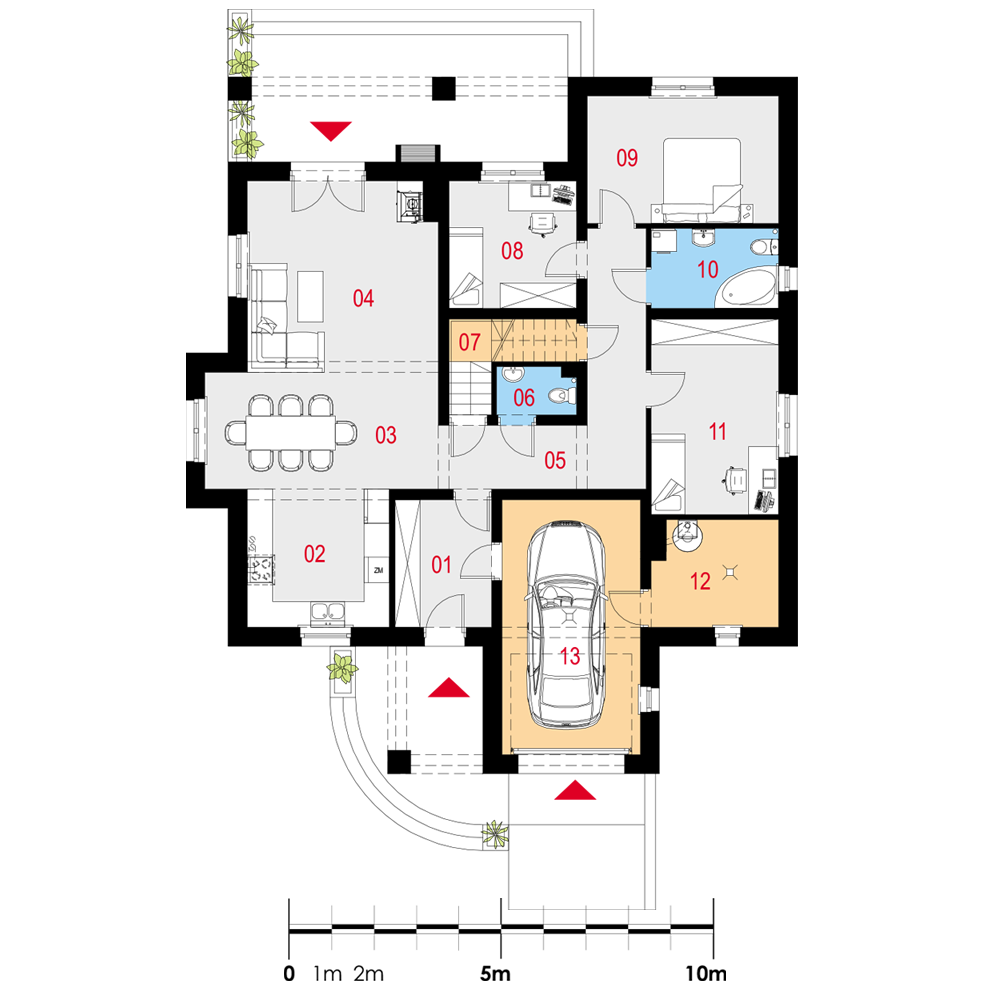

Parter


01 Wiatrołap
02 Kuchnia
03 Jadalnia
04 Pokój dzienny
05 Korytarz
06 WC
07 Garderoba
08 Pokój
09 Sypialnia
10 Łazienka
11 Pokój
12 Pom. gosp.
13 Garaż
6.71 m2
10.67 m2
14.82 m2
19.54 m2
13.42 m2
1.99 m2
0.87 (2.94) m2
8.82 m2
13.23 m2
5.52 m2
13.52 m2
7.22 m2
19.11 m2

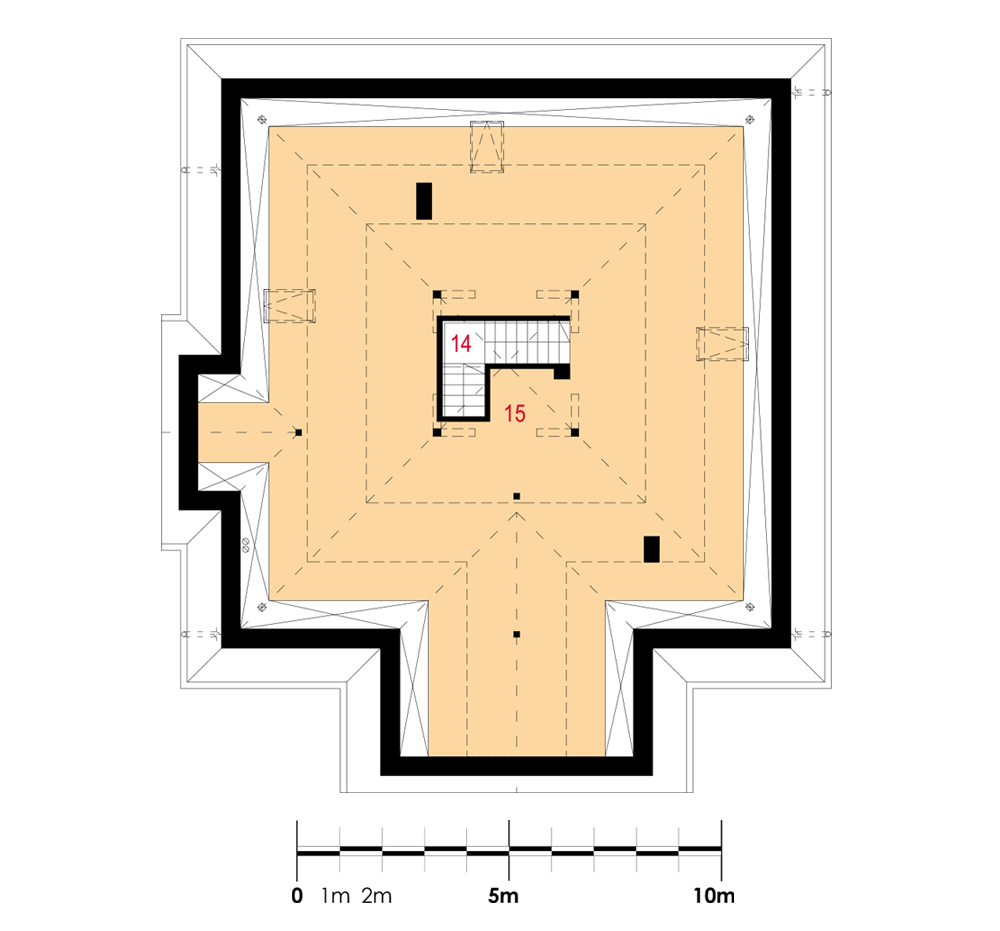

Poddasze


14 Kl. schodowa
15 Strych
4.17 m2
63.51 (165.96) m2

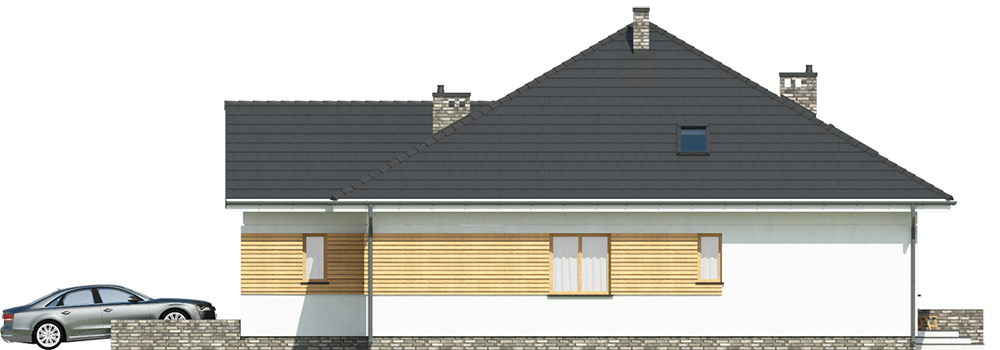

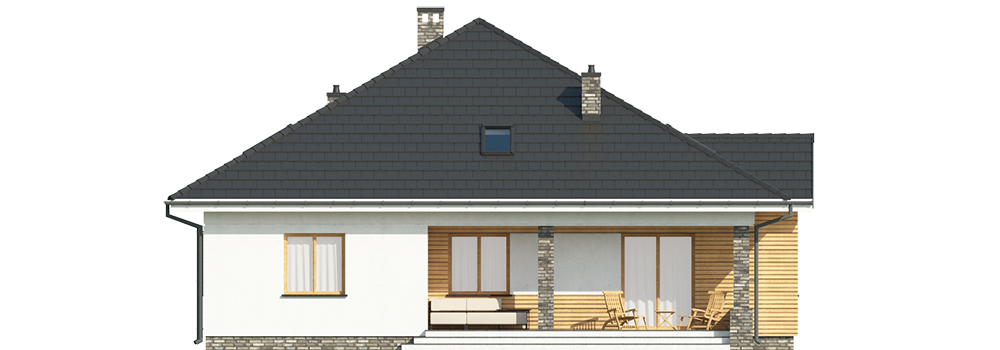

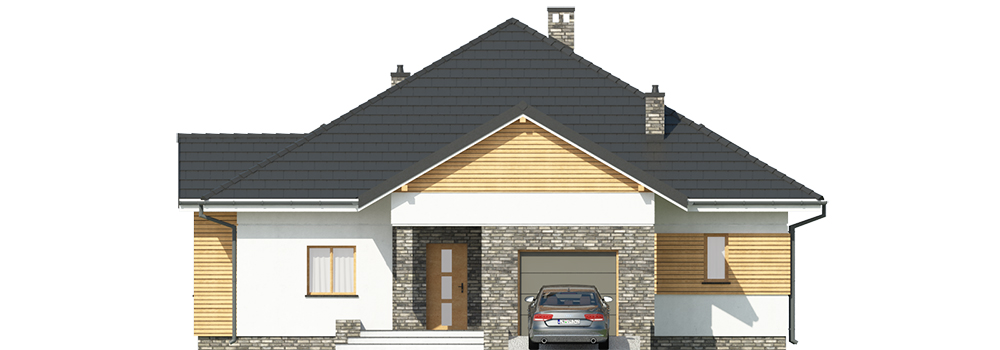

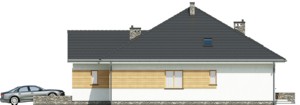

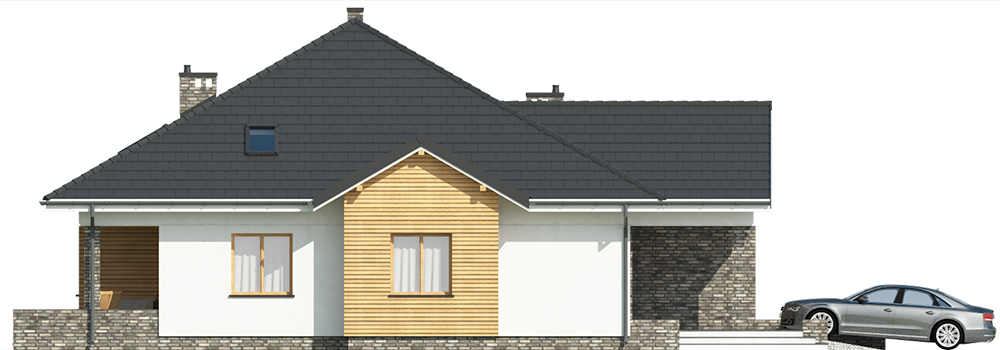

Elewacje

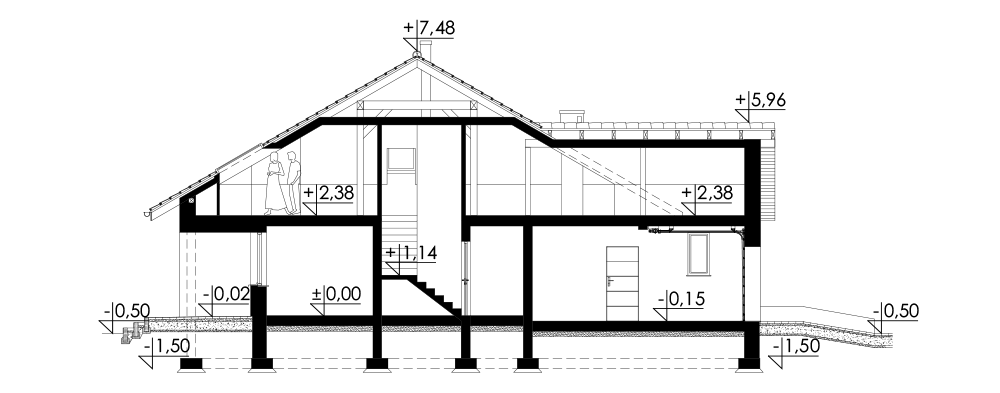

Przekrój

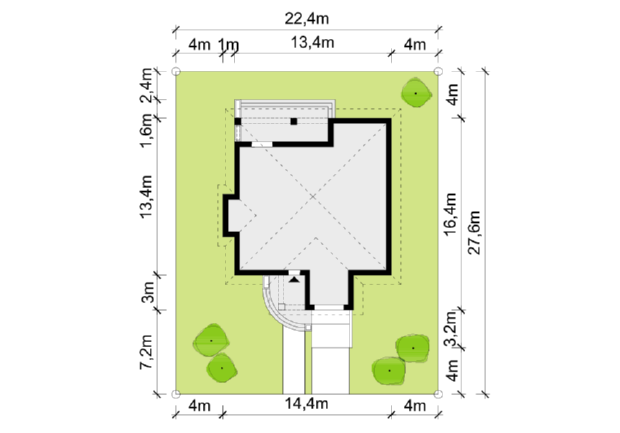

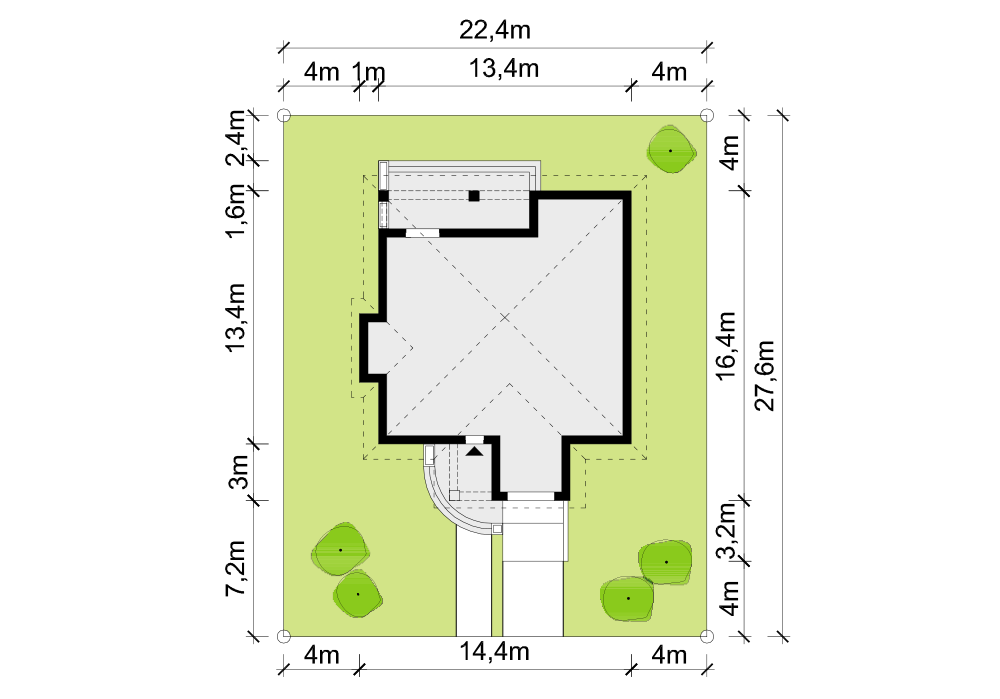

Usytuowanie na działce


Opis projektu

Dom jednorodzinny, wolnostojący, z poddaszem nieużytkowym i garażem.

Układ funkcjonalny:

Salon z wyjściem na taras, jadalnia, kuchnia, trzy pokoje, łazienka, WC, garderoba, garaż, pomieszczenie gospodarcze.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Schody: żelbetowe, jednobiegowe łamane ze spocznikiem.

Strop: żelbetowy monolityczny.

Dach: czterospadowy, konstrukcja drewniana, pokryty dachówką ceramiczną.

Kocioł: gazowy lub na paliwo stałe.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.
