Virdis I PG2

Projekt Virdis I PG2
WERSJA PODSTAWOWA
LUSTRZANE ODBICIE

Projekt Virdis I PG2

powierzchnia użytkowa podstawowa:
powierzchnia pomocnicza:
powierzchnia garażu:
powierzchnia razem:
powierzchnia zabudowy:
kubatura:
kąt nachylenia dachu:
wysokość budynku:
liczba kondygnacji nadziemnych:
127.58 m2
22.68 m2
37.65 m2
187.91 m2
155.00 m2
845.85 m3

6.63 m
1


Rzuty

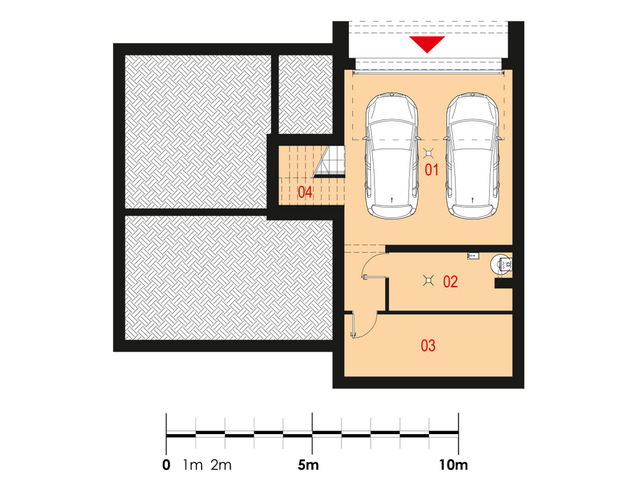

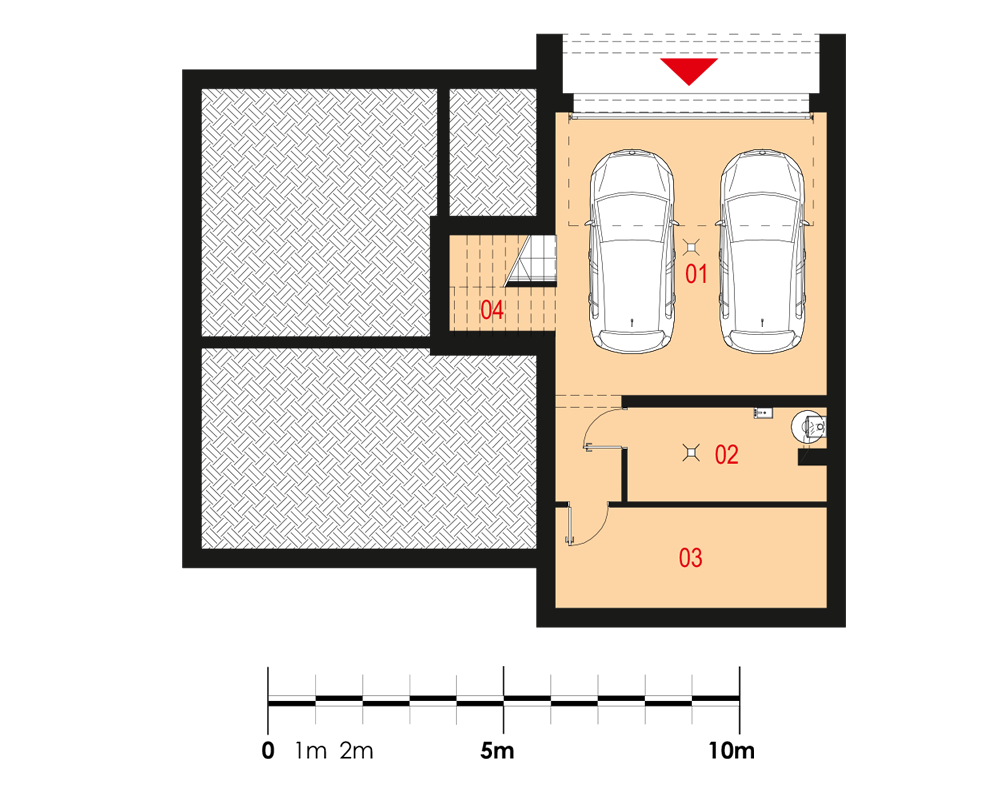

Piwnica


01 Garaż
02 Pom. gosp.
03 Pom. gosp.
04 Komunikacja
37.65 m2
8.24 m2
12.24 m2
2.20 m2

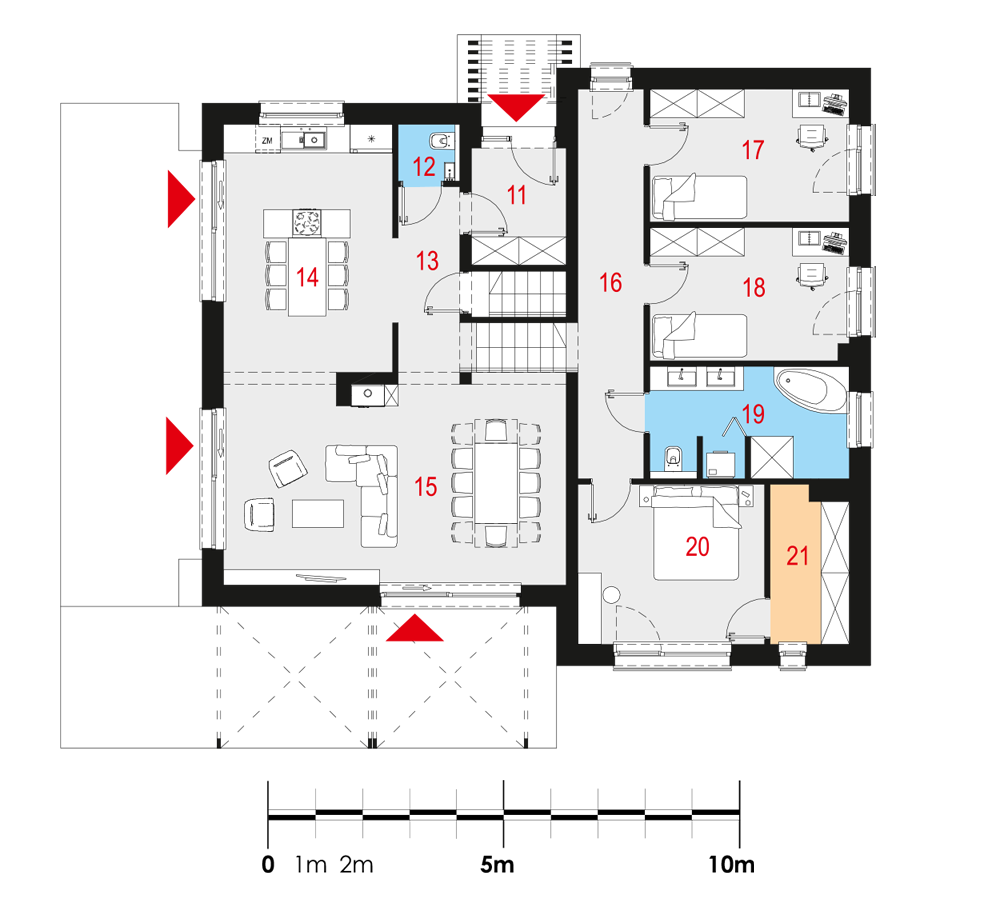

Parter


11 Wiatrołap
12 WC
13 Komunikacja
14 Kuchnia
15 Salon z jadalnią
16 Komunikacja
17 Pokój
18 Pokój
19 Łazienka
20 Sypialnia
21 Garderoba
4.96 m2
1.56 m2
7.79 m2
18.79 m2
30.65 m2
11.55 m2
11.91 m2
11.81 m2
9.85 m2
13.35 m2
5.36 m2

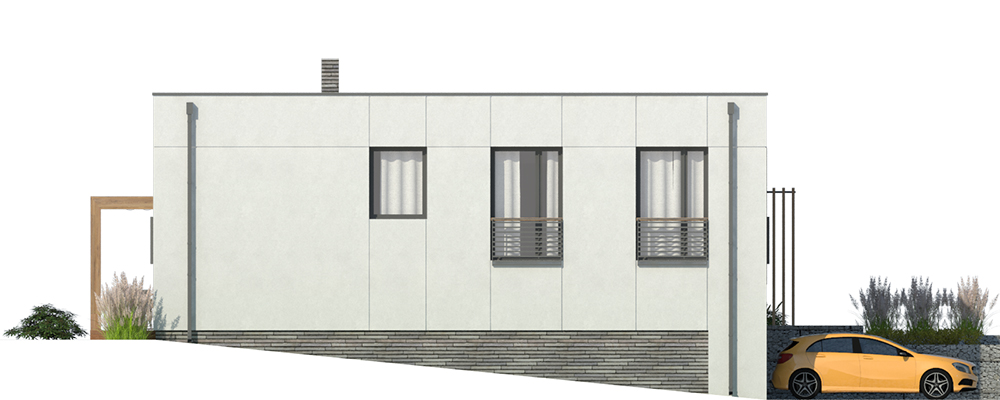

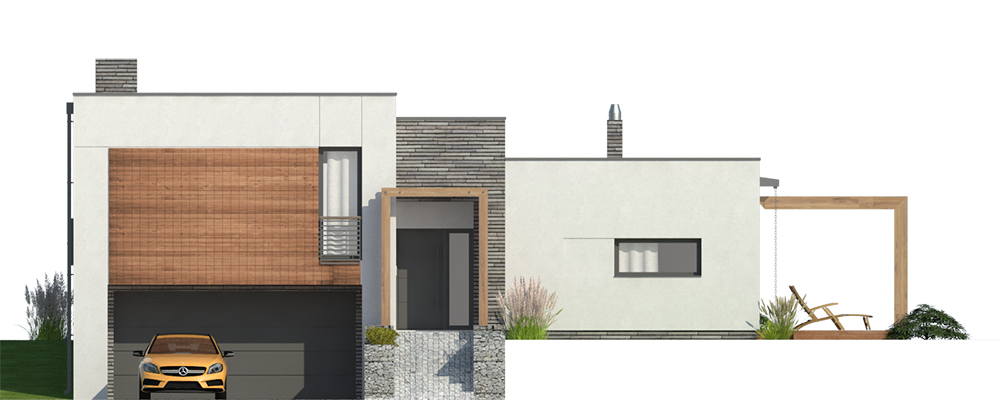

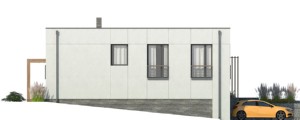

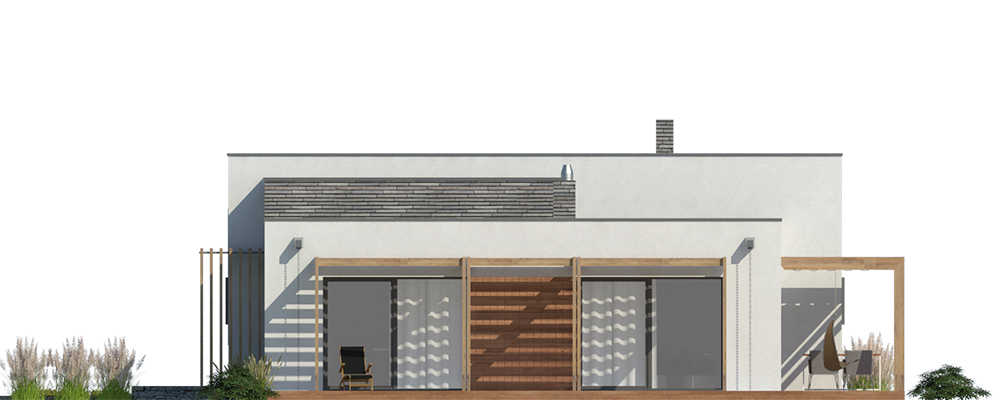

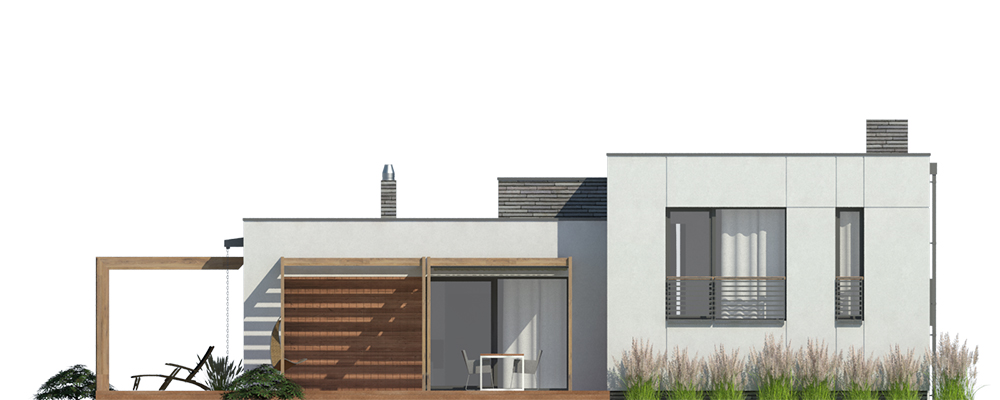

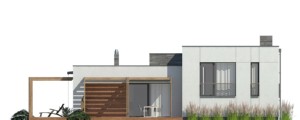

Elewacje

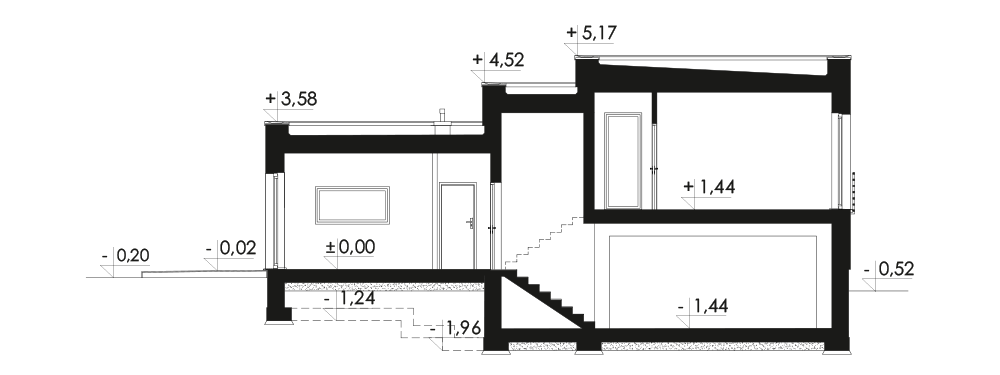

Przekrój

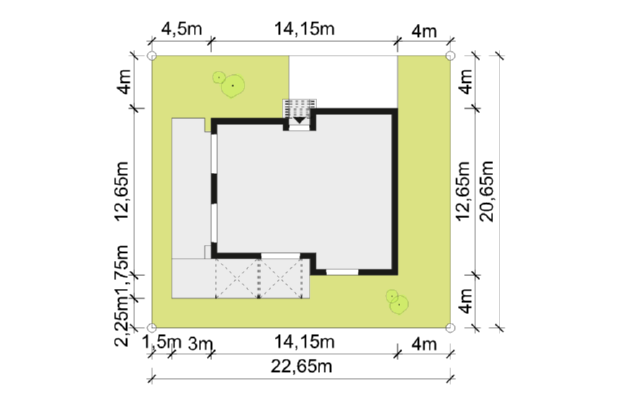

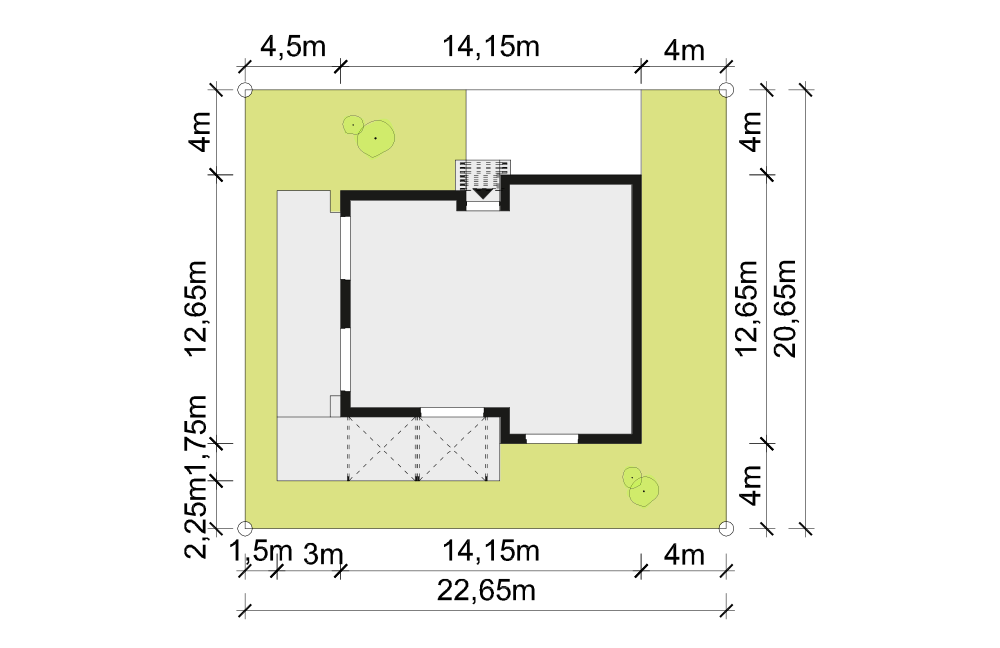

Usytuowanie na działce


Opis projektu

Nowoczesny dom jednorodzinny na działkę o dużym spadku terenu, wolnostojący z parterem na różnych poziomach, częściowo podpiwniczony z garażem dwustanowiskowym i płaskim dachem.

Układ funkcjonalny:

Pokój dzienny z jadalnią i kuchnia z wyjściami na taras, dwa pokoje, sypialnia, łazienka, WC, garderoba, dwa pomieszczenie gospodarcze, garaż.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk

Schody: piwnica - parter poziom pierwszy; parter (poziom pierwszy) - parter (poziom drugi) - żelbetowe płytowe jednobiegowe

Stropodach: stropodach nad półpiętrem - systemowy gęstożebrowy pokryty membranom dachową, nad parterem -żelbetowy, pokryty membraną dachową

Zadaszenie tarasu: zadaszenia w postaci pergoli drewnianej.

Kocioł: gazowy lub na paliwo stałe.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.
