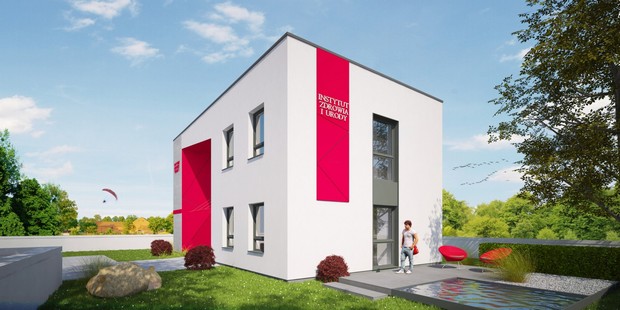

Renovatius I

Projekt Renovatius I
WERSJA PODSTAWOWA
LUSTRZANE ODBICIE

Projekt Renovatius I

powierzchnia użytkowa podstawowa:
powierzchnia pomocnicza:
powierzchnia garażu:
powierzchnia razem:
powierzchnia zabudowy:
kubatura:
kąt nachylenia dachu:
wysokość budynku:
liczba kondygnacji nadziemnych:
175.10 m2
6.68 m2
0.00 m2
181.78 m2
126.95 m2
1058.60 m3

7.91 m
2


Rzuty

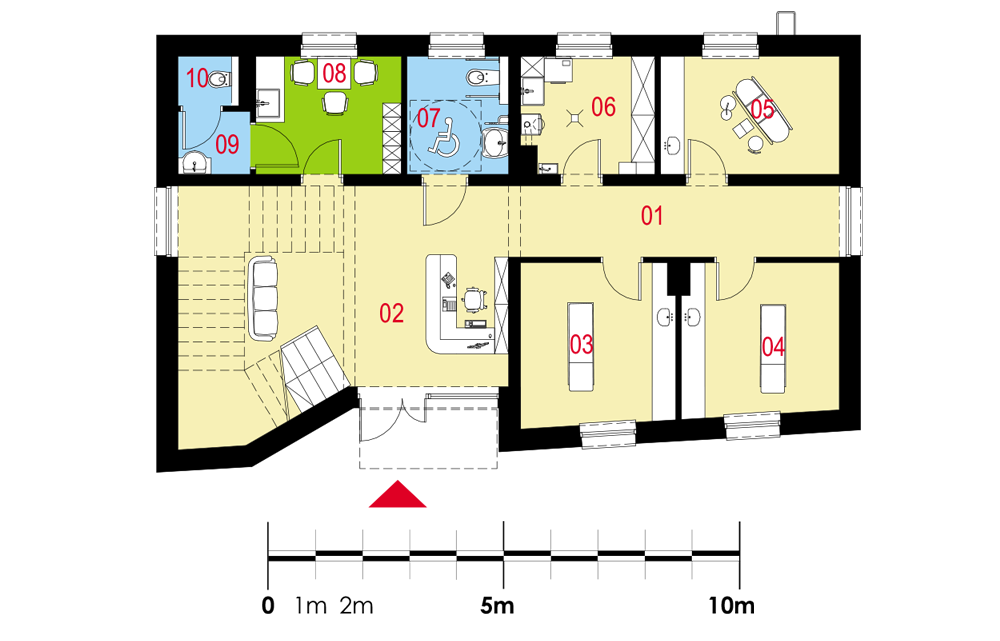

Parter


01 Recepcja
02 Komunikacja
03 Gabinet nr 1
04 Gabinet nr 2
05 Gabinet nr 3
06 Pom. gosp.
07 WC klientów
08 Pom. socjalne
09 Przedsionek
10 WC personelu
32.28 m2
10.29 m2
10.93 m2
10.42 m2
9.26 m2
6.68 m2
5.27 m2
7.55 m2
2.10 m2
1.23 m2

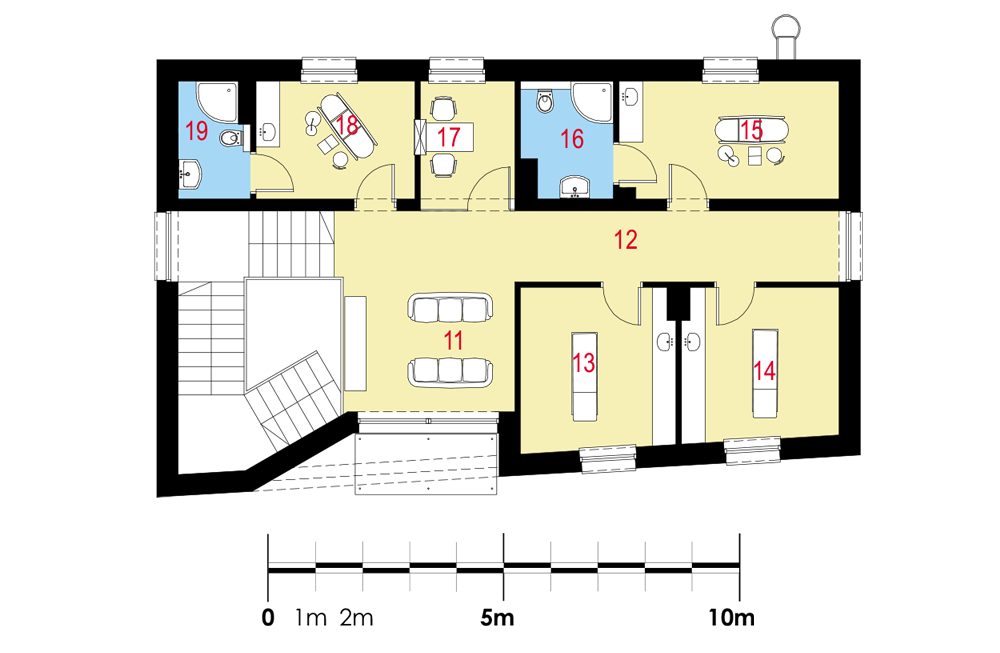

Piętro


11 Strefa wypoczynku
12 Komunikacja
13 Gabinet nr 4
14 Gabinet nr 5
15 Gabinet nr 6
16 Łazienka
17 Manicure
18 Gabinet nr 7
19 Łazienka
21.60 m2
10.29 m2
10.93 m2
10.42 m2
11.23 m2
4.53 m2
5.33 m2
7.91 m2
3.53 m2

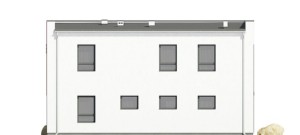

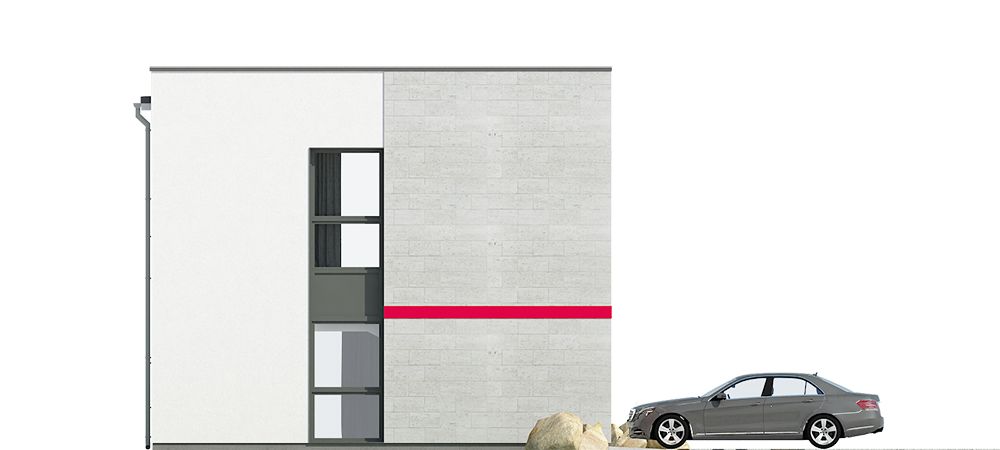

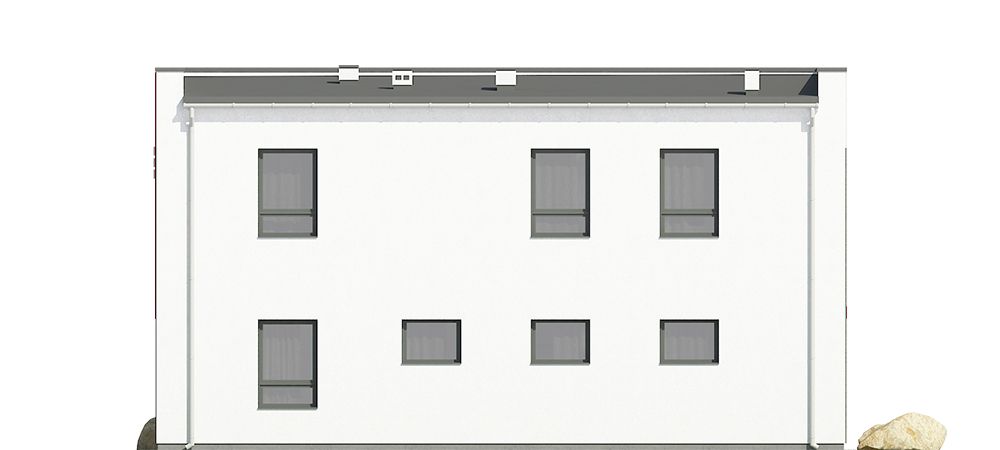

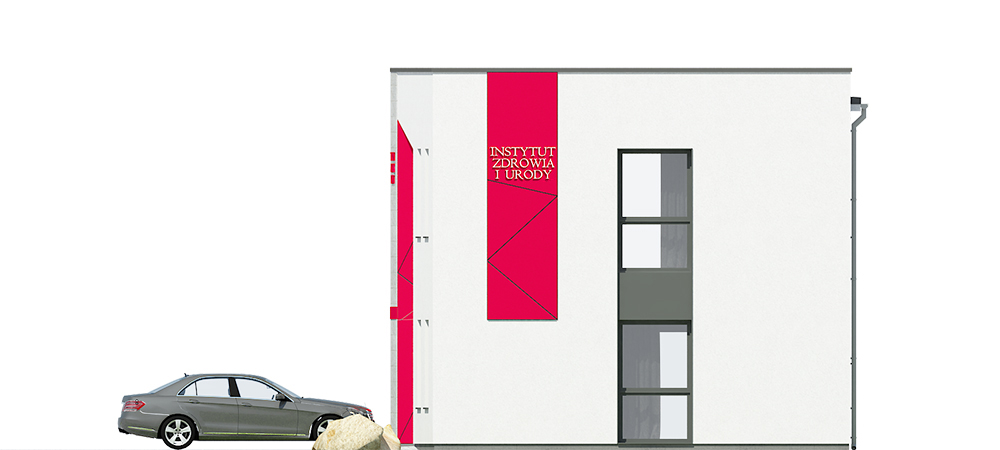

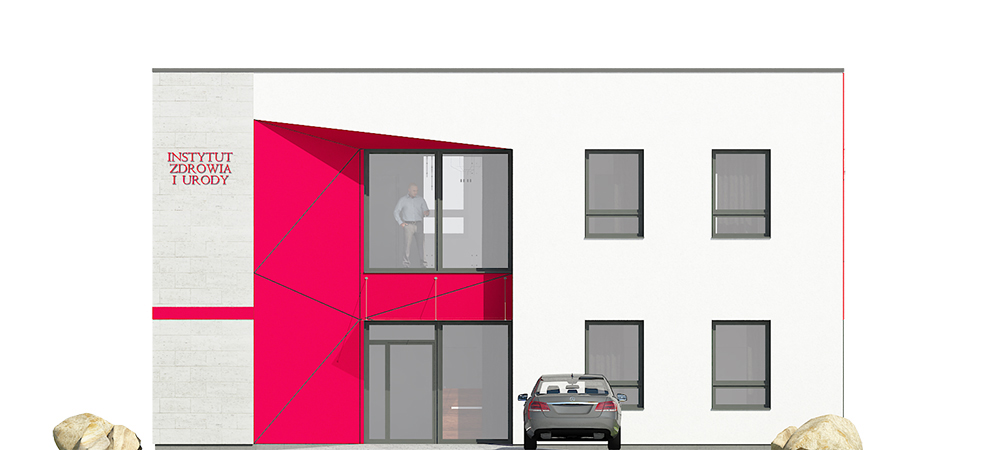

Elewacje

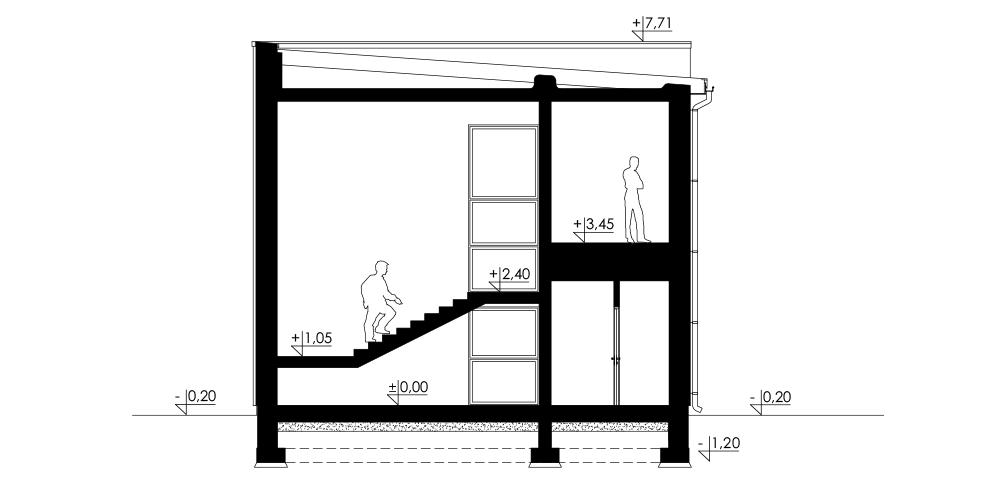

Przekrój

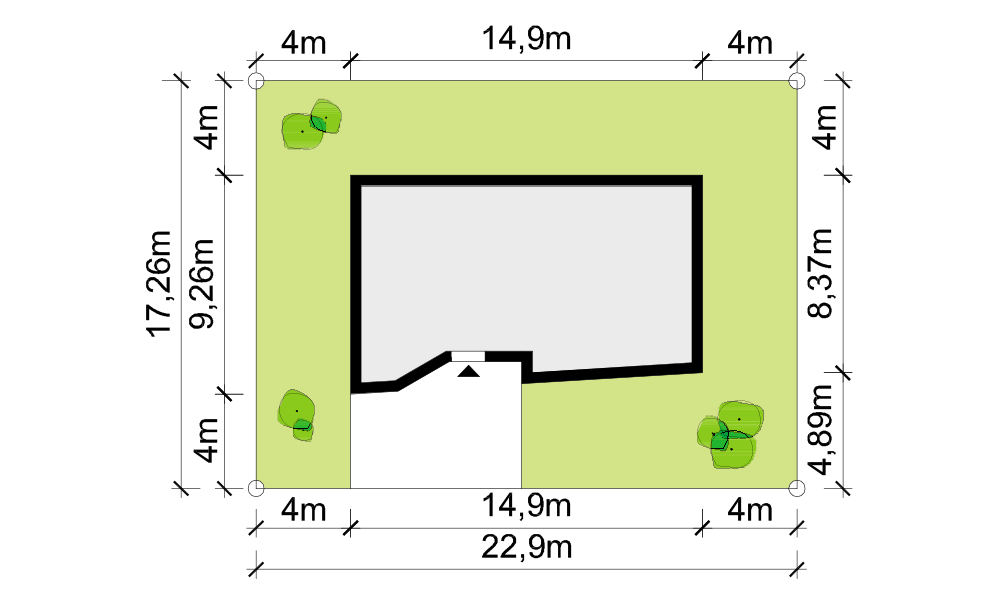

Usytuowanie na działce


Opis projektu

Średniej wielkości budynek usługowy przeznaczony dla usług zabiegów kosmetycznych (instytutu urody), wolnostojący, dwukondygnacyjny niepodpiwniczony. Możliwość adaptacji pomieszczeń na inny rodzaj usługi np. biurowa.

Układ funkcjonalny:

siedem gabinetów oraz dodatkowy gabinet manicure, recepcja, strefa wypoczynku, pomieszczenie socjalne, dwie łazienki, WC personelu, WC dla klientów / niepełnosprawnych, pomieszczenie gospodarcze.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny firmy LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Schody: parter-piętro: żelbetowe, trzybiegowe ze spocznikiem.

Strop: płyta żelbetowa.

Dach: płaski, konstrukcja drewniana, pokryty papą termozgrzewalną.

Źródło ciepła: kocioł gazowy, zestaw solarny (c.w.u.).

Instalacja fotowoltaiczna

Wentylacja: grawitacyjna.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne.
