Rectus I

Projekt Rectus I
WERSJA PODSTAWOWA
LUSTRZANE ODBICIE

Projekt Rectus I

powierzchnia użytkowa podstawowa:
powierzchnia pomocnicza:
powierzchnia garażu:
powierzchnia razem:
powierzchnia zabudowy:
kubatura:
kąt nachylenia dachu:
wysokość budynku:
liczba kondygnacji nadziemnych:
88.36 m2
10.68 m2
0.00 m2
99.04 m2
131.70 m2
574.13 m3
30°
7.02 m
1


Rzuty

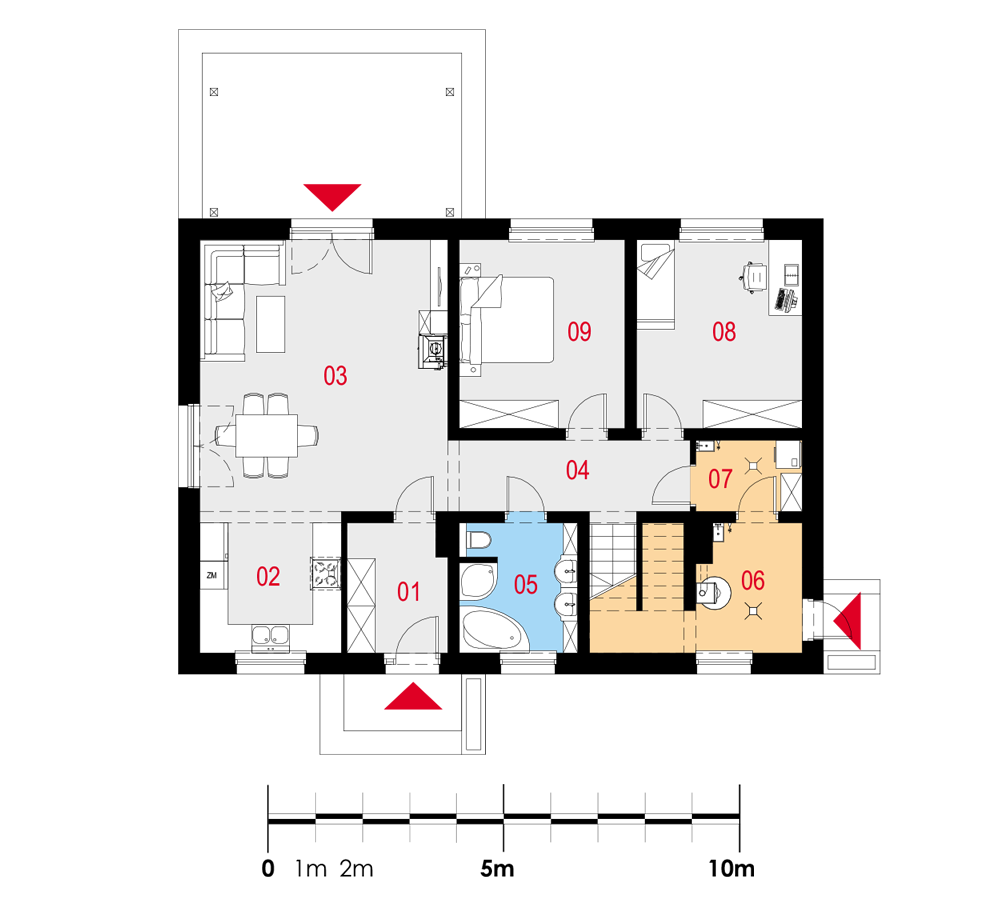

Parter


01 Wiatrołap

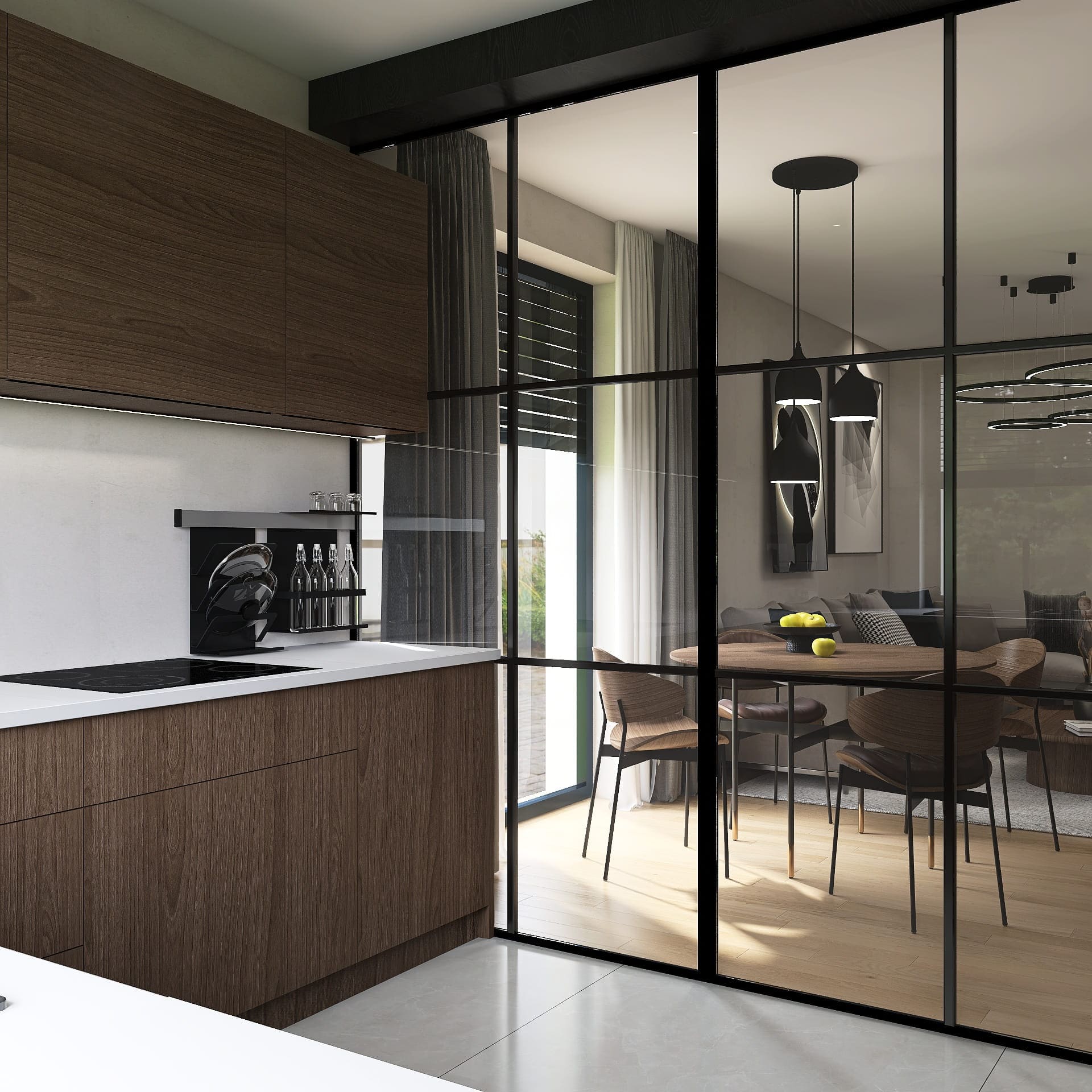

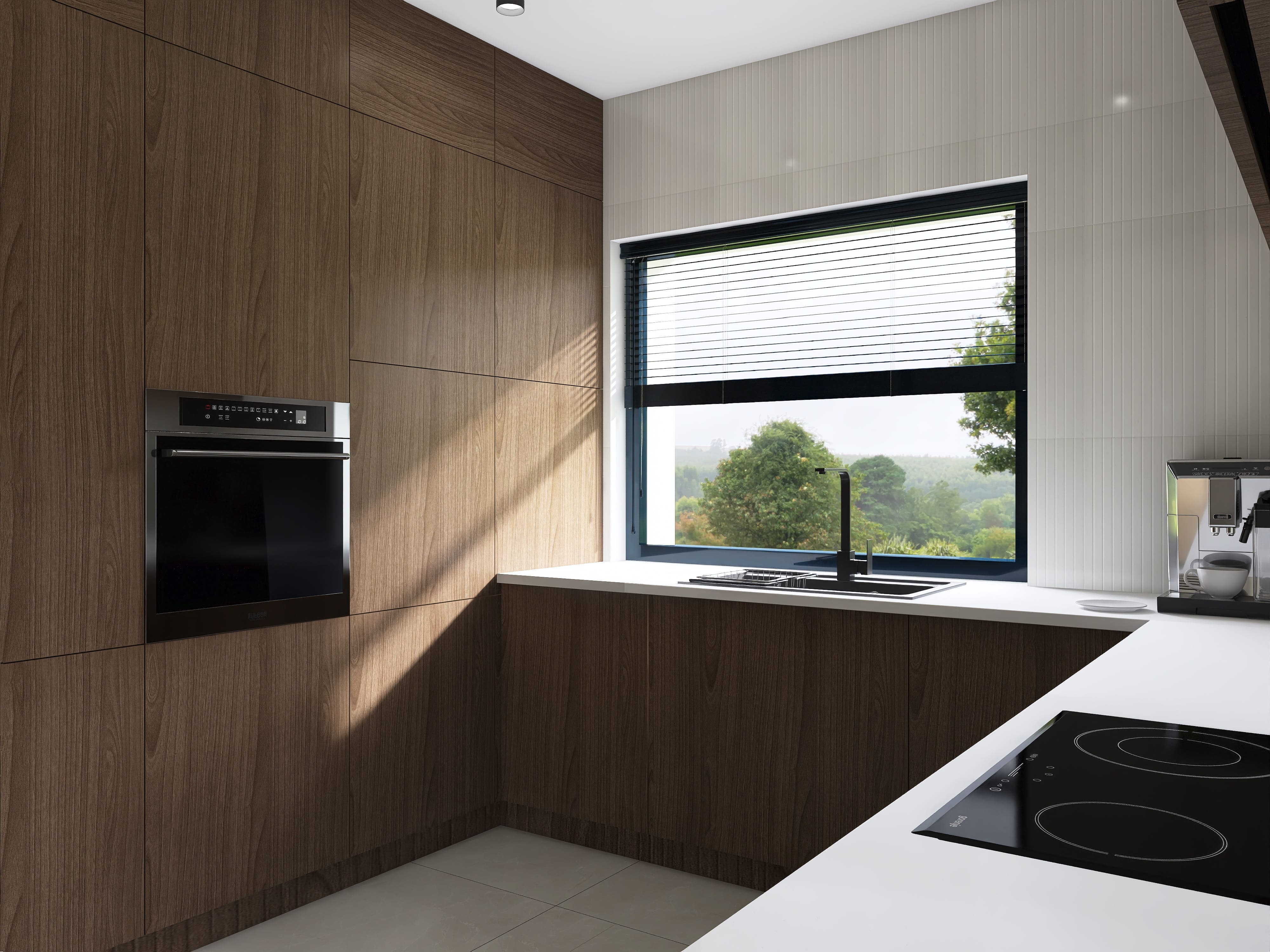

02 Kuchnia

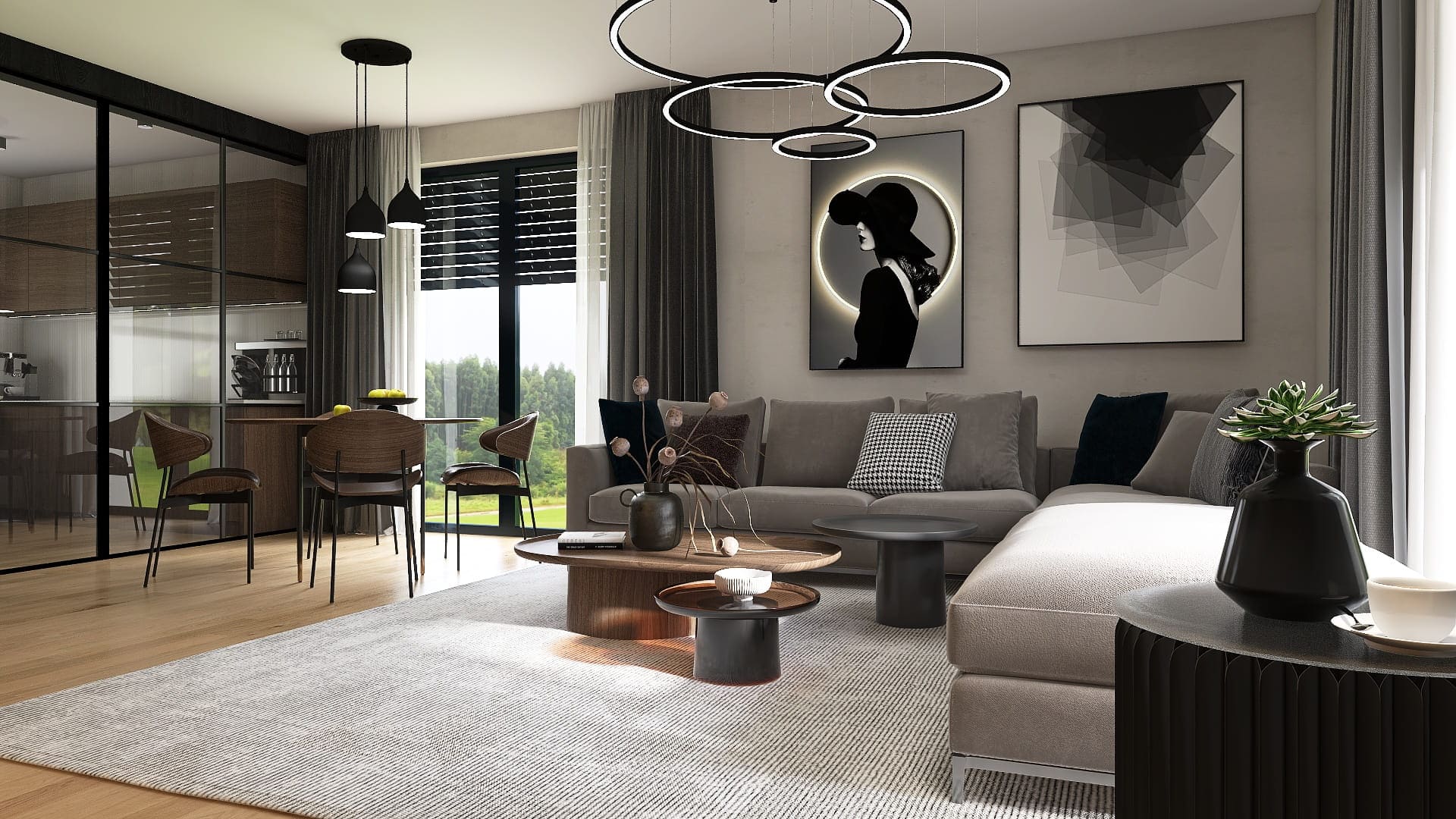

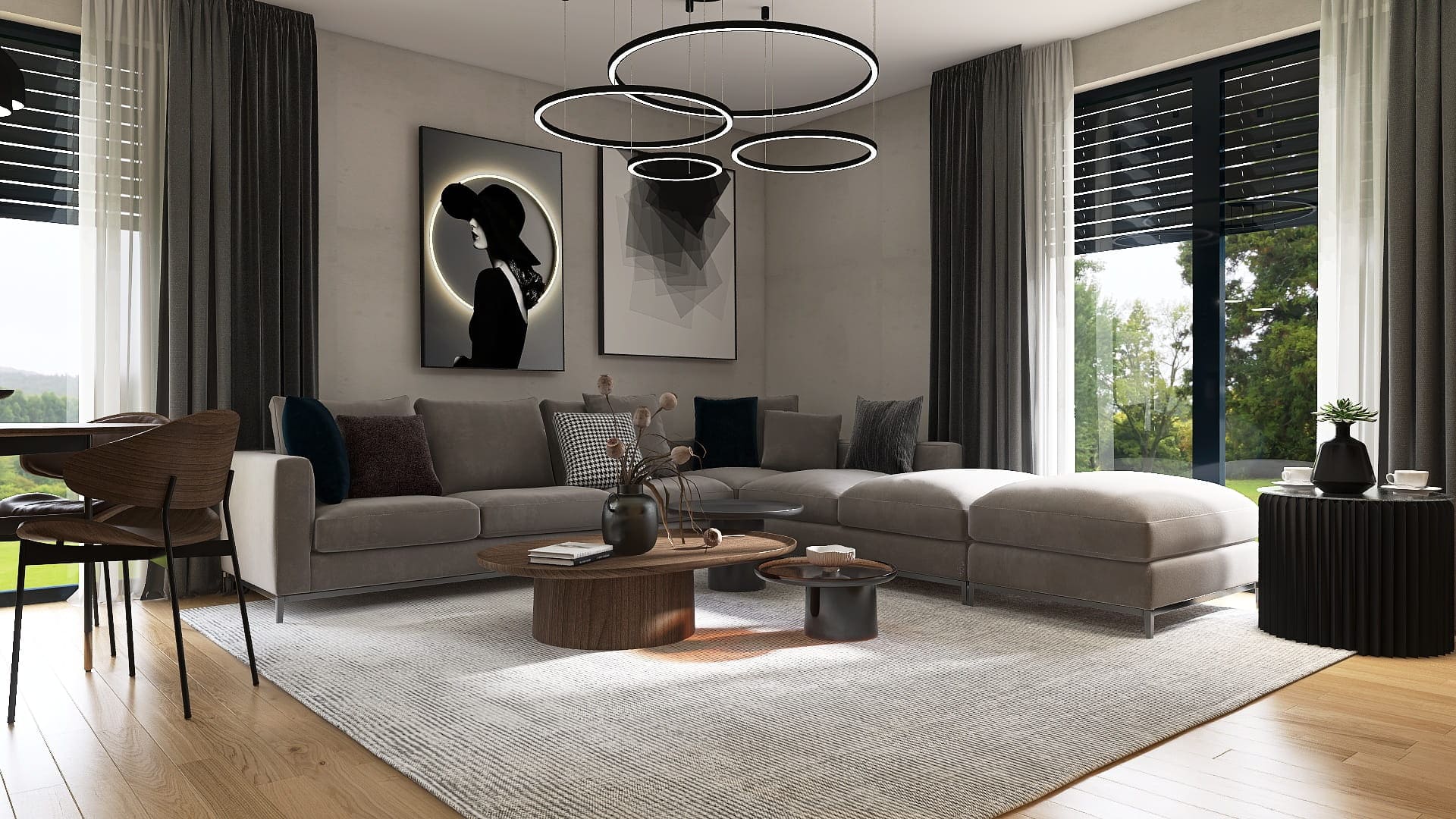

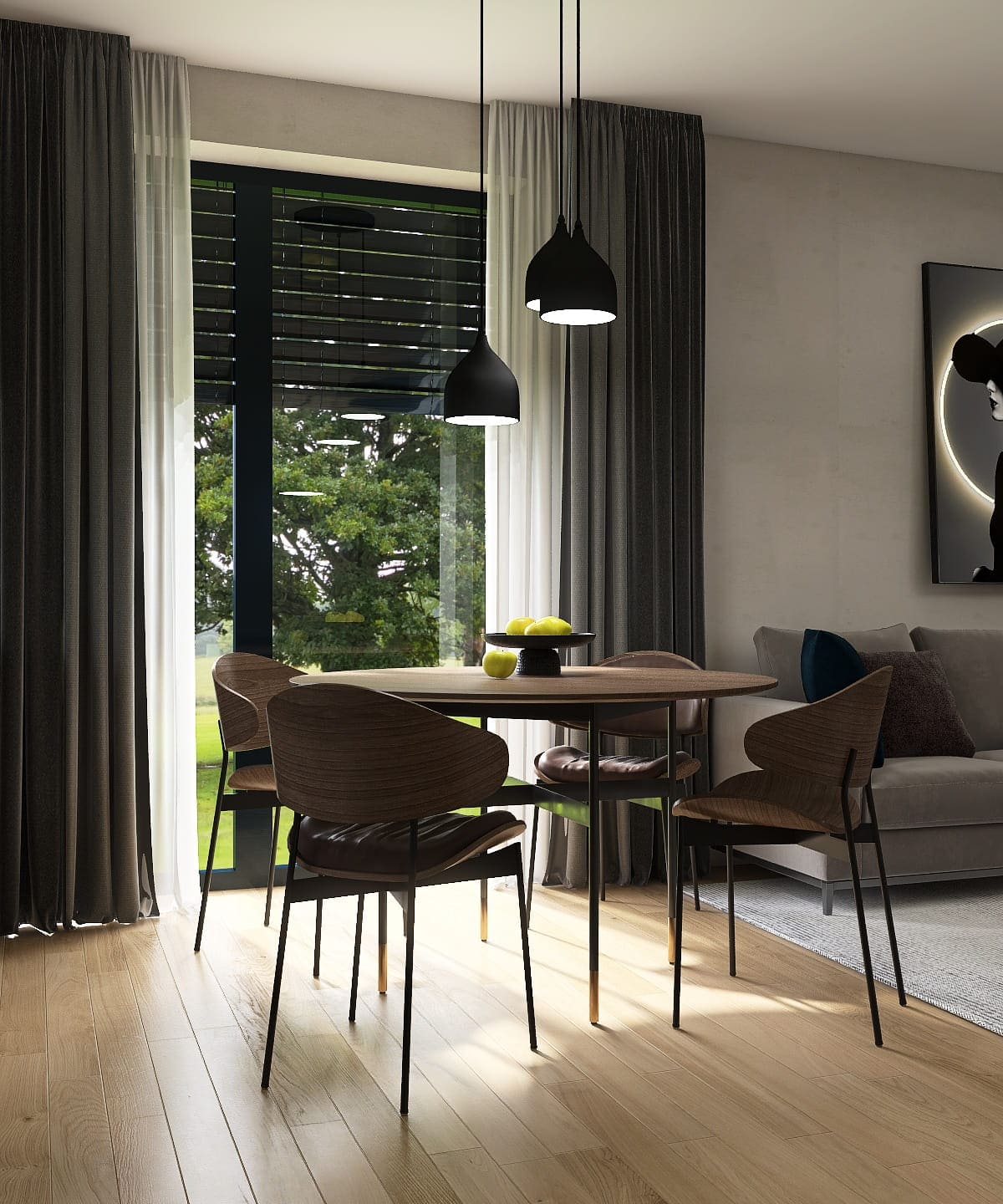

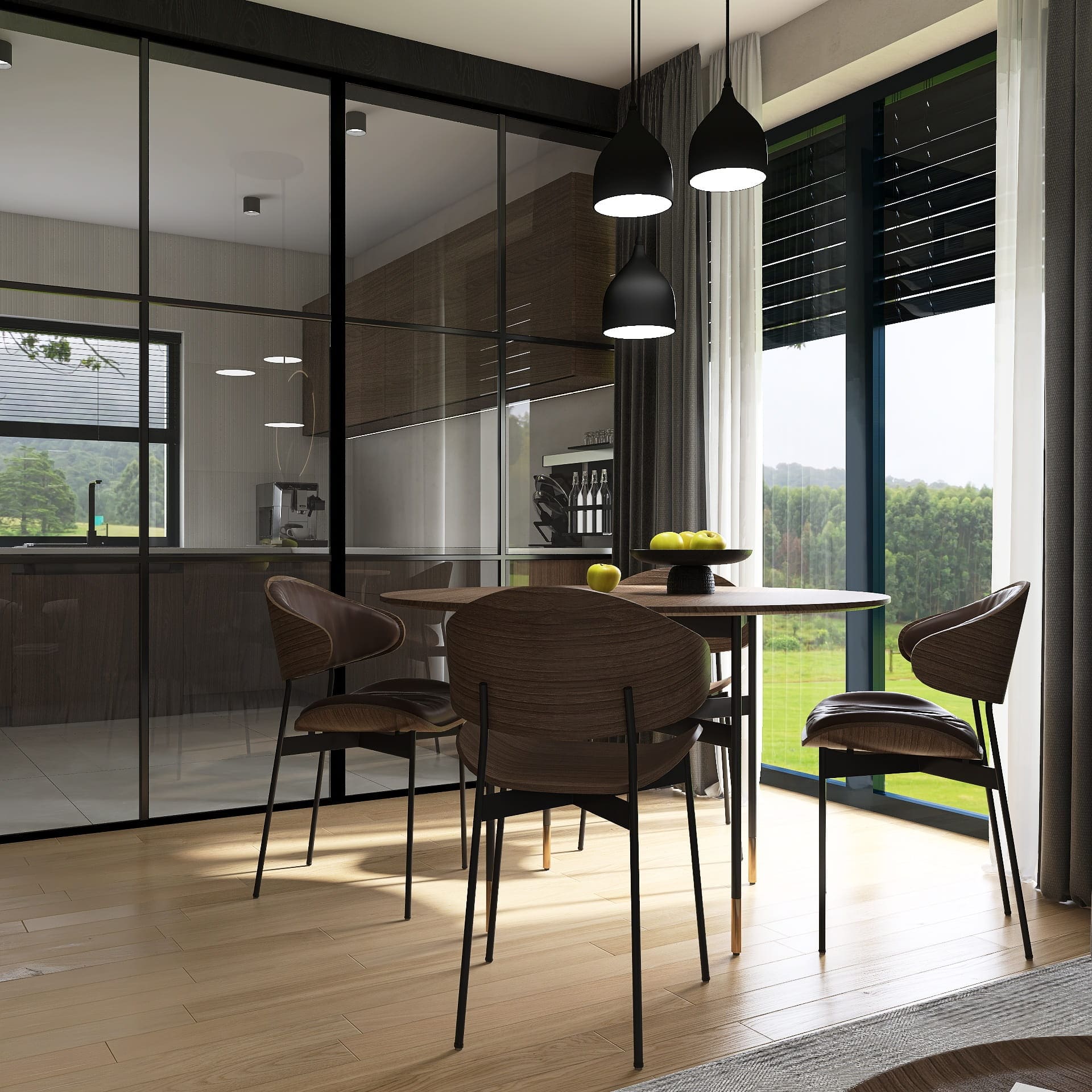

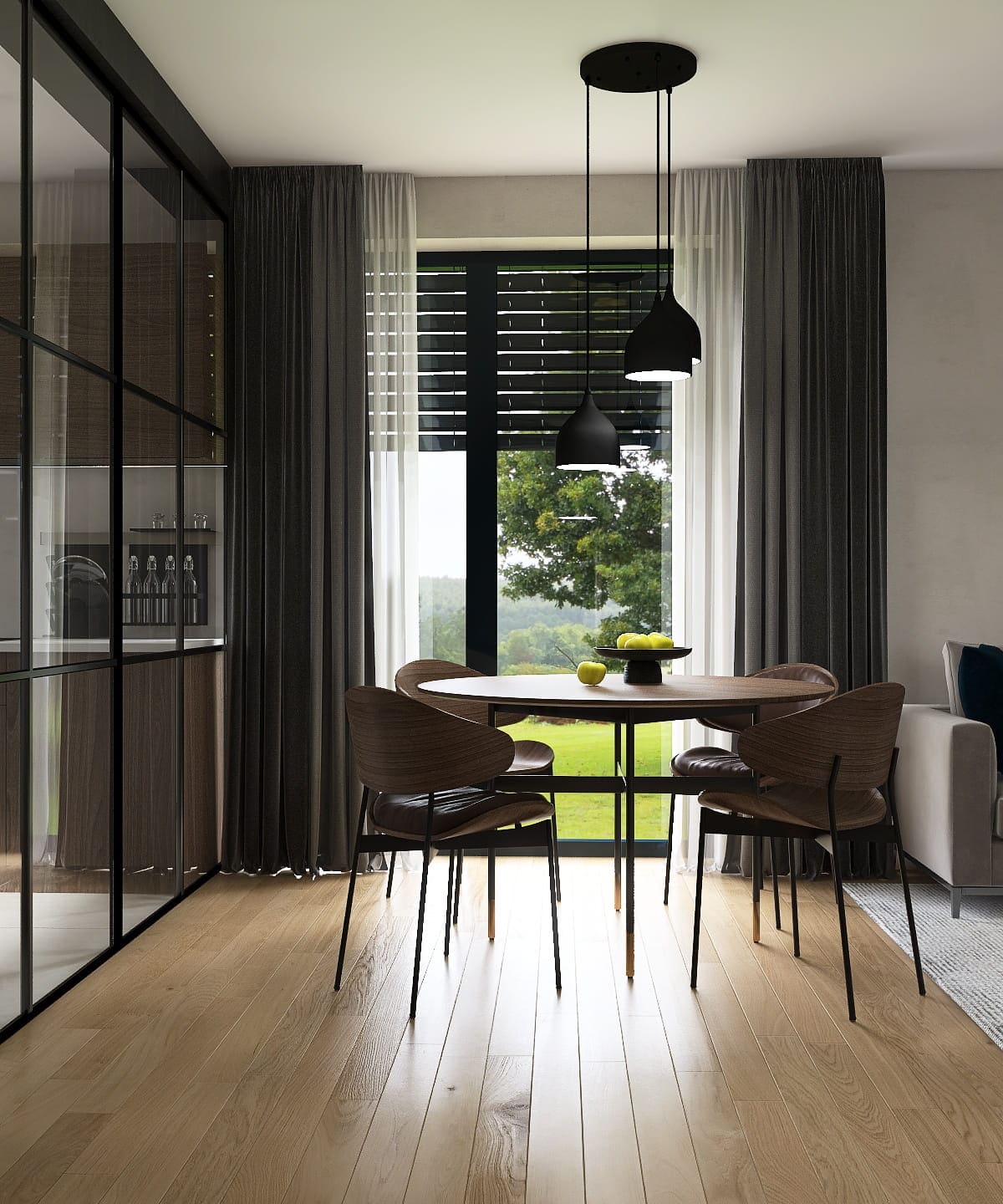

03 Salon z jadalnią
04 Komunikacja

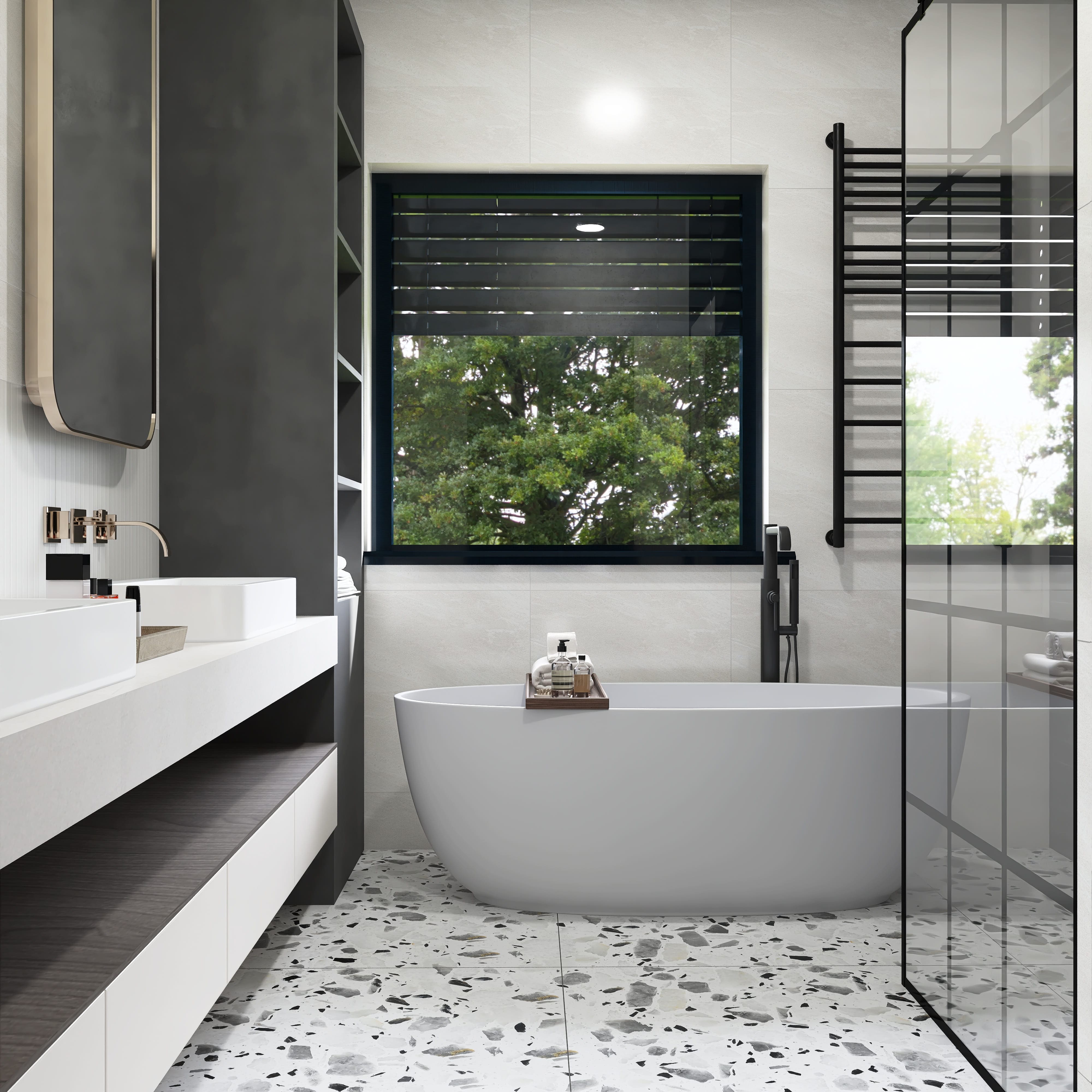

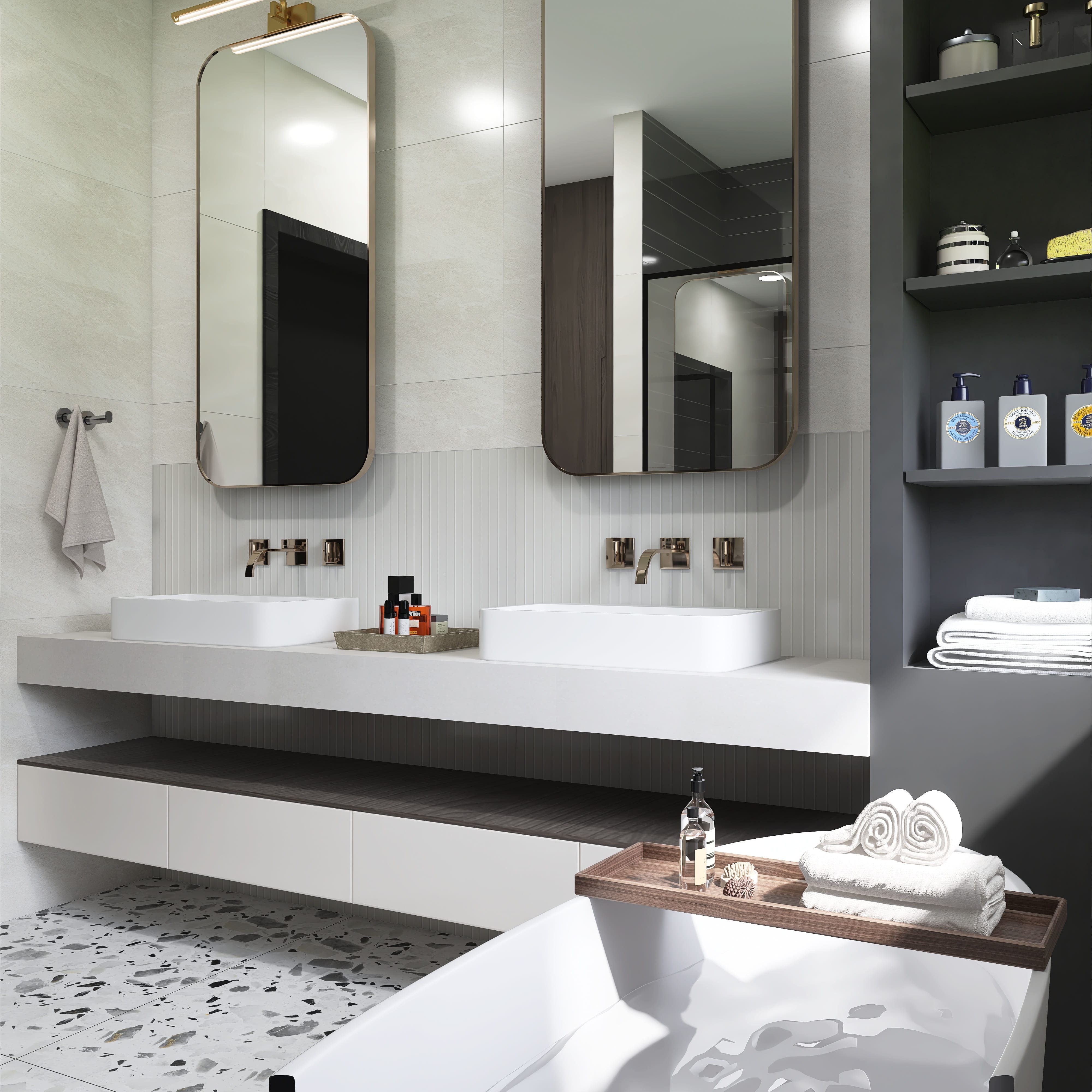

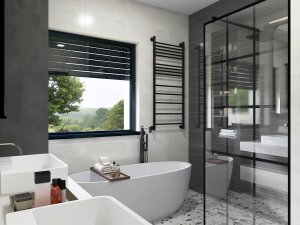

05 Łazienka
06 Pom. gosp.
07 Pralnia
08 Pokój

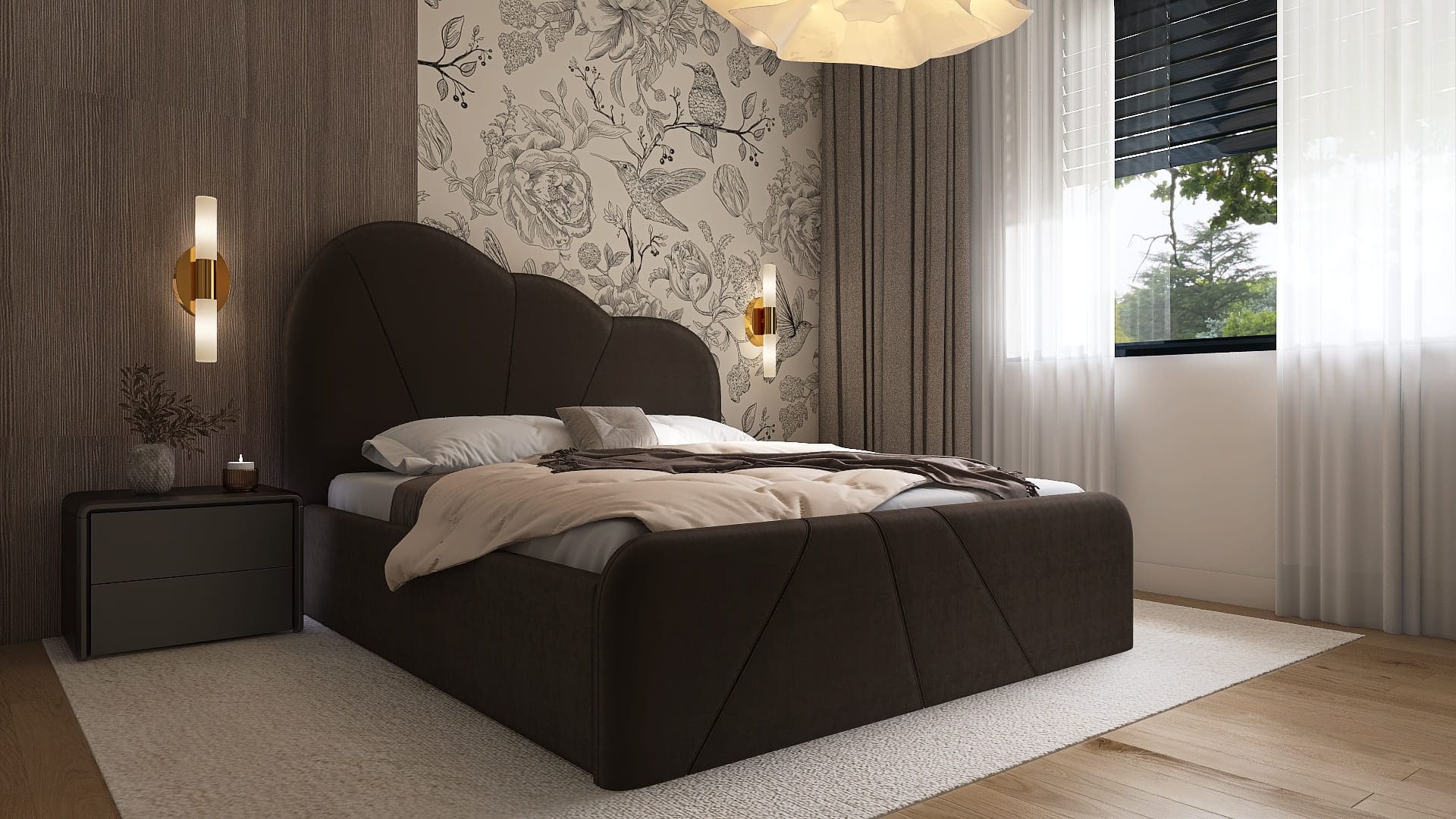

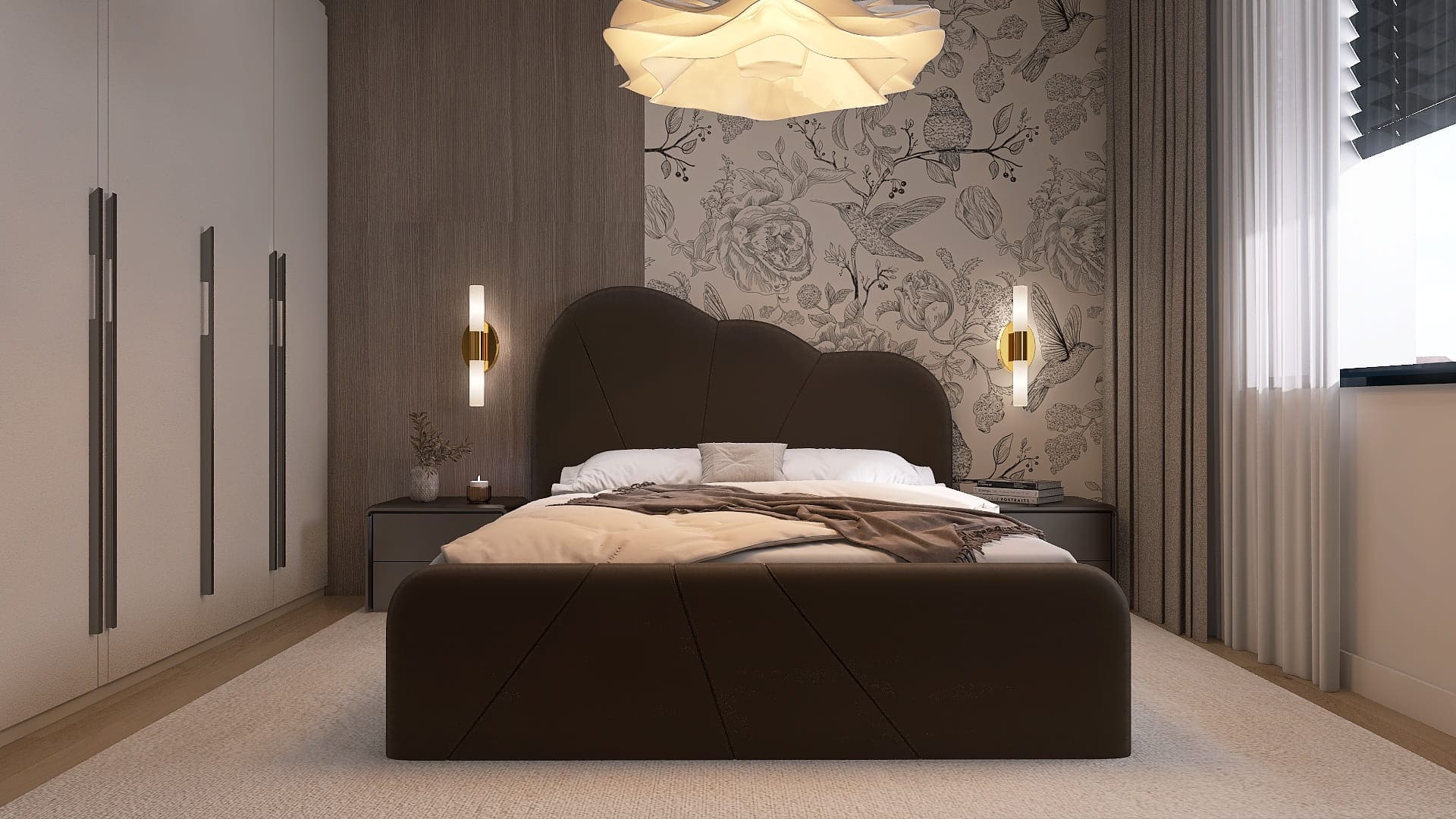

09 Sypialnia
5.57 m2
8.82 m2
29.41 m2
10.48 m2
6.41 m2
7.37 (10.77) m2
3.31 m2
13.72 m2
13.72 m2

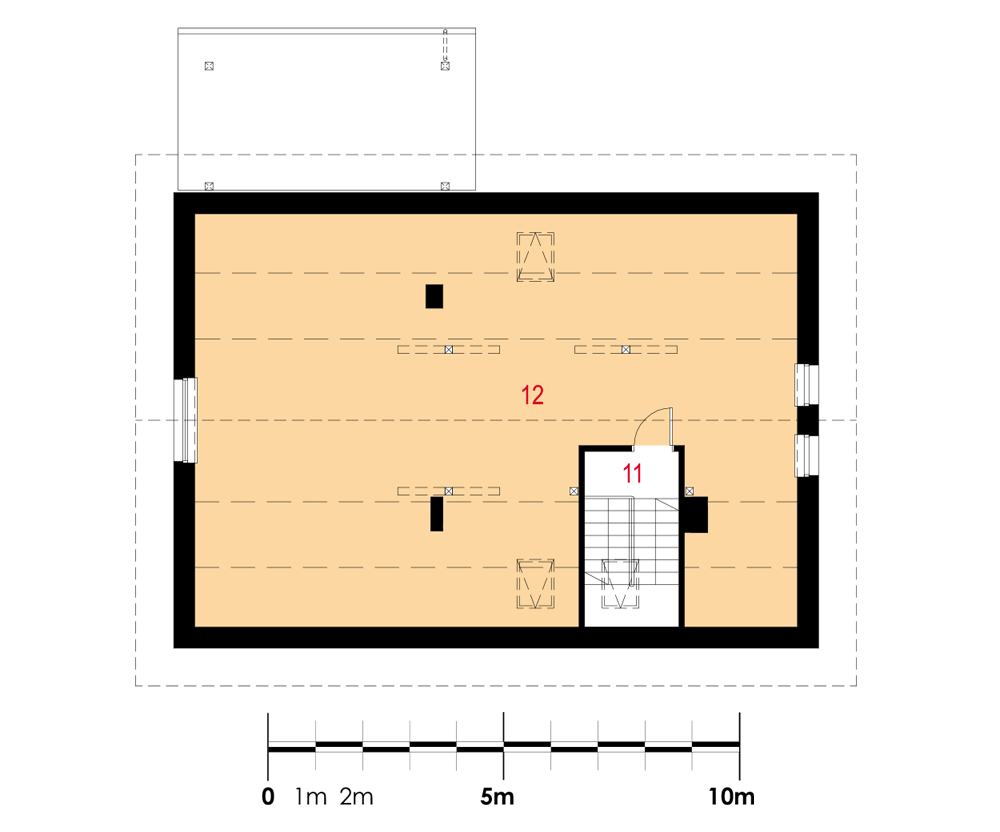

Poddasze


11 Komunikacja
12 Strych
4.72 m2
57.25 (100.17) m2

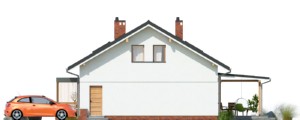

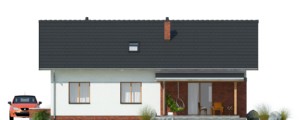

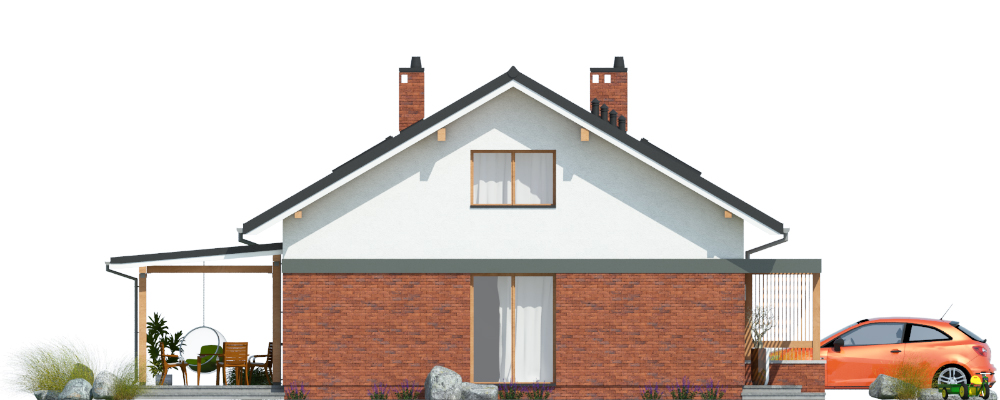

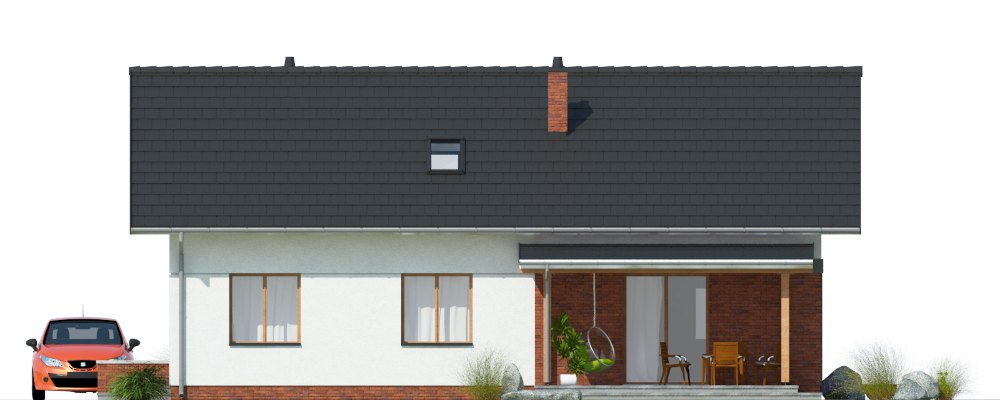

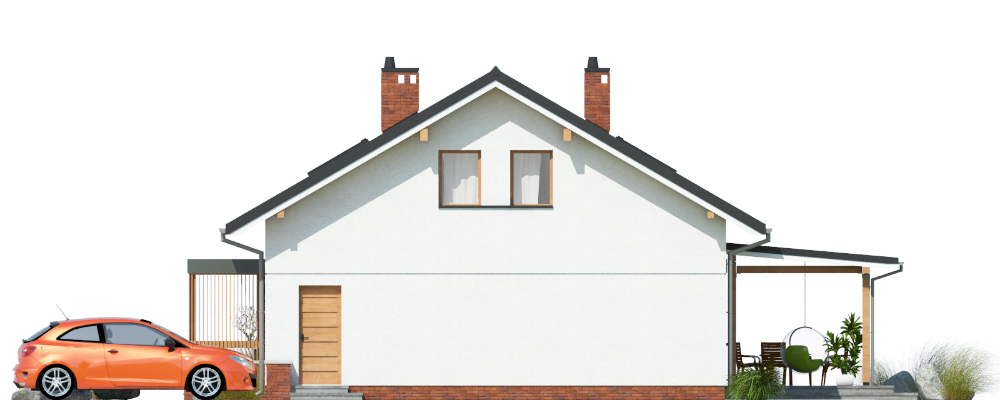

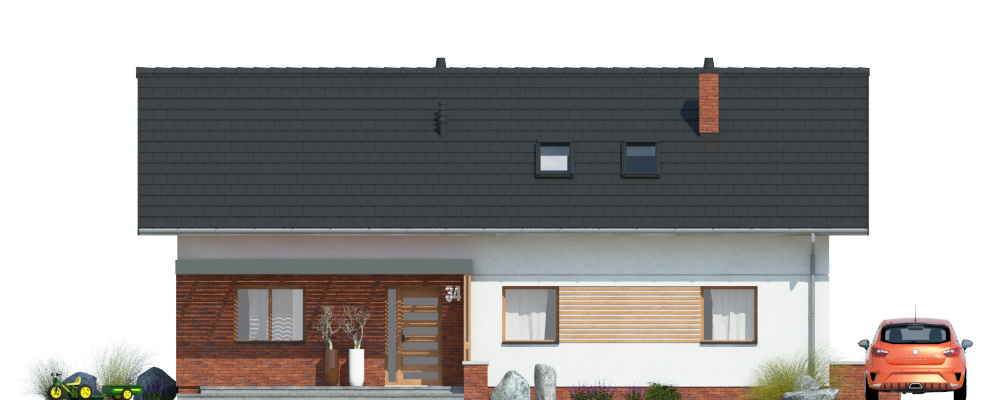

Elewacje

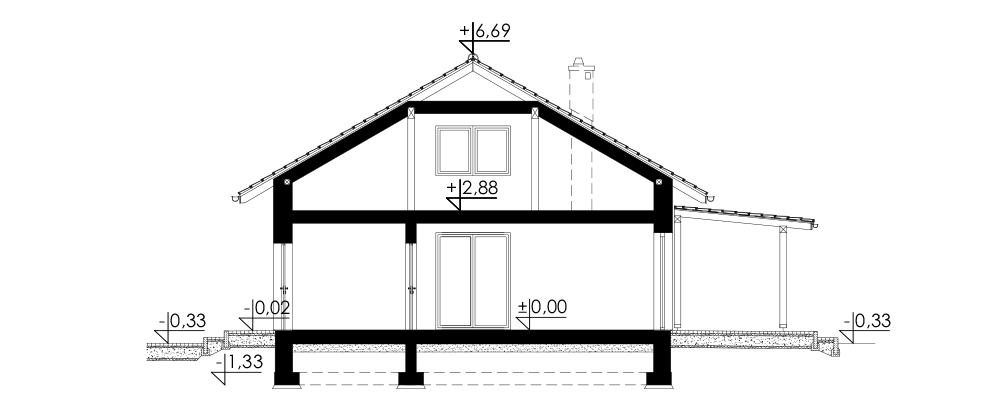

Przekrój

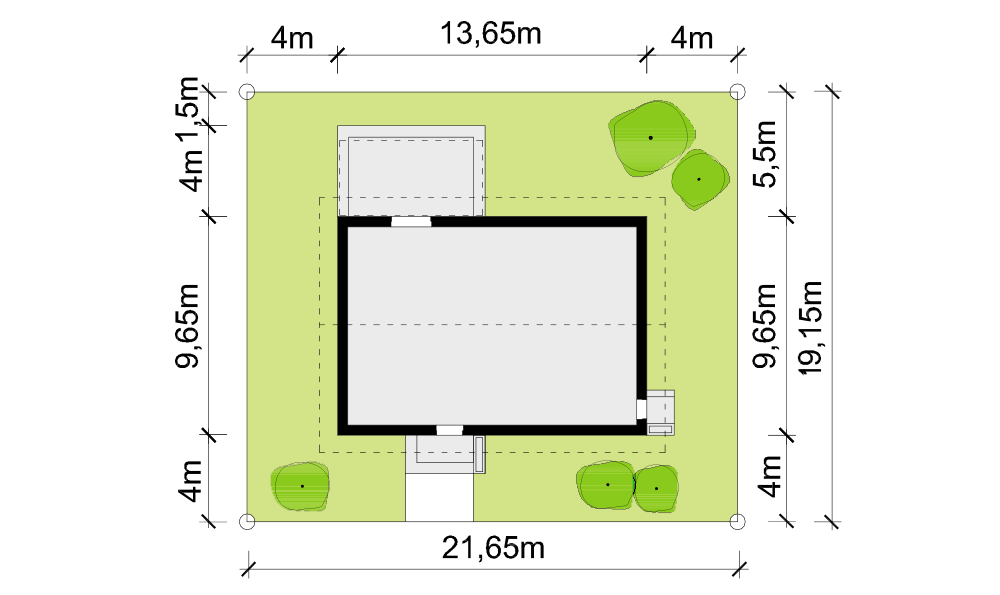

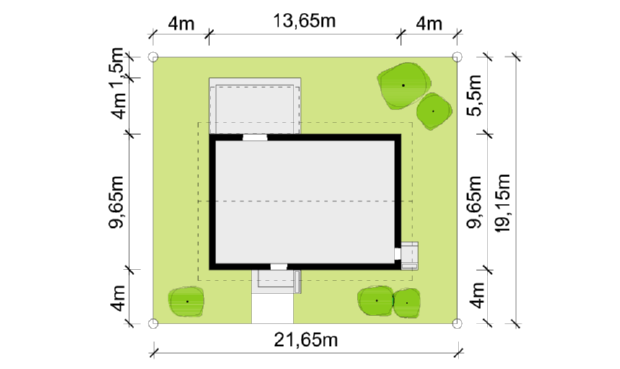

Usytuowanie na działce


Opis projektu

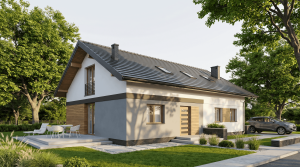

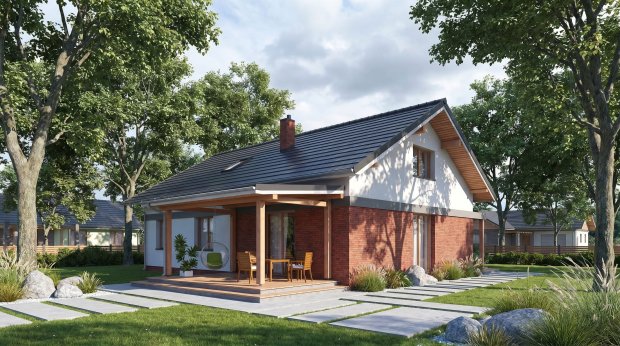

Dom jednorodzinny, wolnostojący, z poddaszem nieużytkowym.

Układ funkcjonalny:

Salon z jadalnią i wyjściem na taras, 2 pokoje, kuchnia, łazienka, pralnia, korytarz z klatką schodową, pomieszczenie gospodarcze.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Strop: płyta żelbetowa.

Dach: dwuspadowy, konstrukcja drewniana, pokryty dachówką ceramiczną.

Kocioł: gazowy lub na paliwo stałe.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne.
