Novellus II G2

Projekt Novellus II G2
WERSJA PODSTAWOWA
LUSTRZANE ODBICIE

Projekt Novellus II G2

powierzchnia użytkowa podstawowa:
powierzchnia pomocnicza:
powierzchnia garażu:
powierzchnia razem:
powierzchnia zabudowy:
kubatura:
kąt nachylenia dachu:
wysokość budynku:
liczba kondygnacji nadziemnych:
118.16 m2
28.21 m2
35.28 m2
181.65 m2
147.15 m2
890.25 m3

7.11 m
2


Rzuty

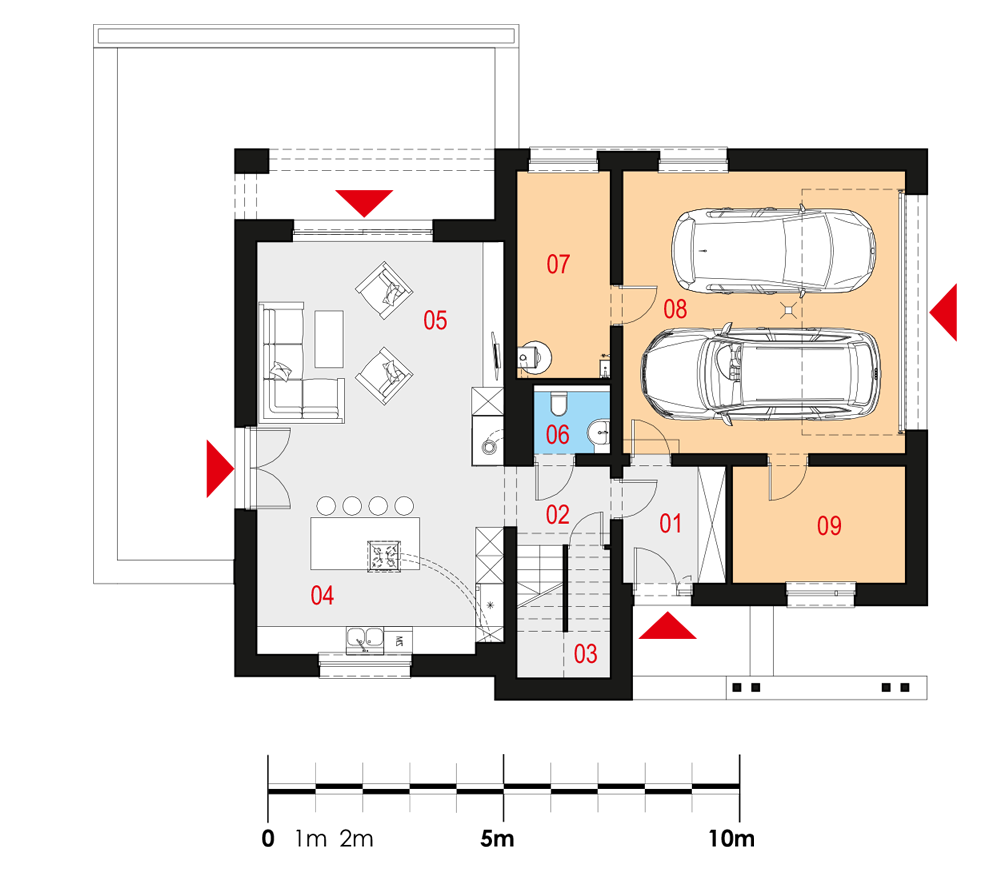

Parter


01 Wiatrołap
02 Komunikacja
03 Schowek
04 Kuchnia z jadalnią
05 Pokój dzienny
06 WC
07 Pom. gosp.
08 Garaż
09 Pom. gosp.
5.39 m2
6.06 m2
1.60 m2
13.74 m2
31.15 m2
2.36 m2
8.64 m2
35.28 m2
9.02 m2

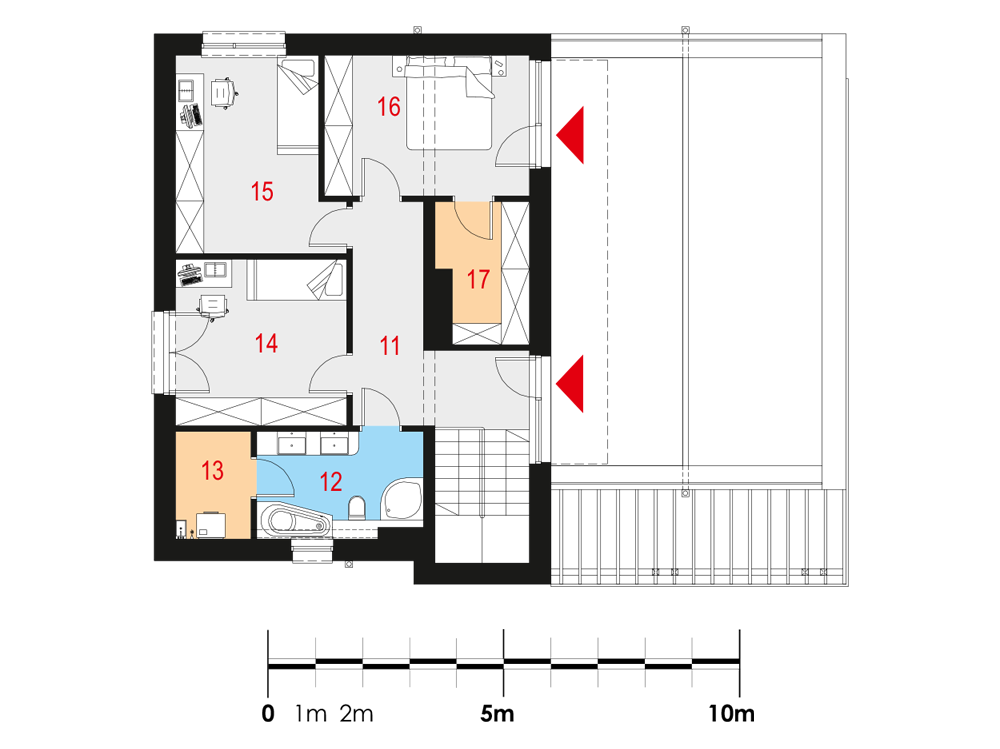

Piętro


11 Komunikacja
12 Łazienka
13 Pralnia
14 Pokój
15 Pokój
16 Sypialnia
17 Garderoba
13.43 m2
7.65 m2
3.58 m2
12.56 m2
13.12 m2
12.70 m2
5.37 m2

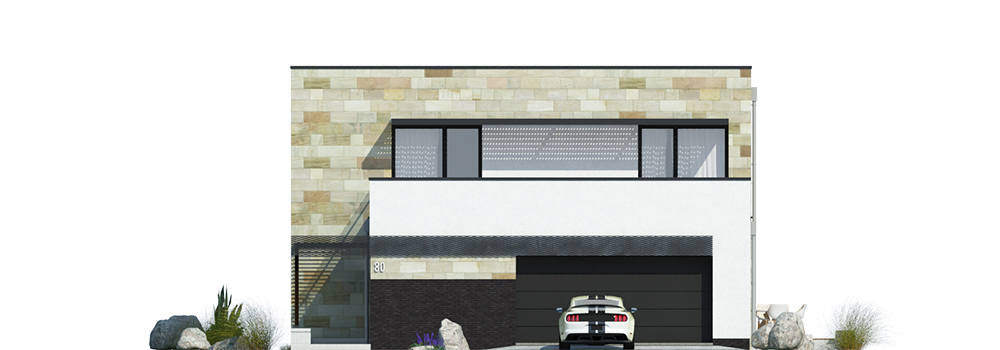

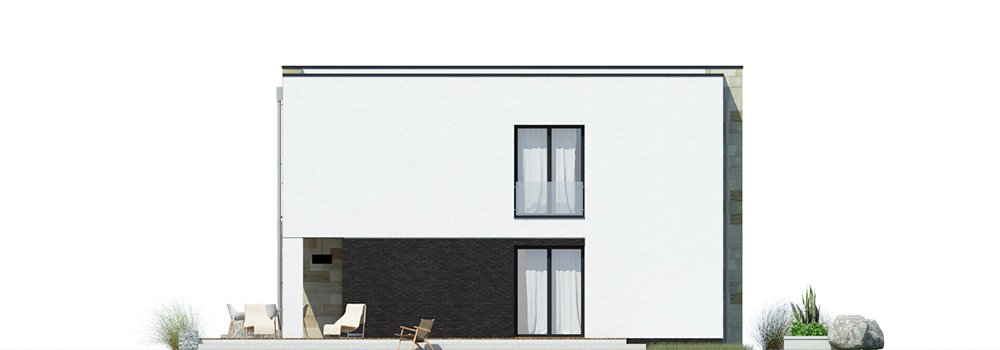

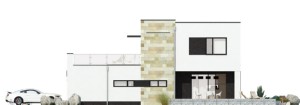

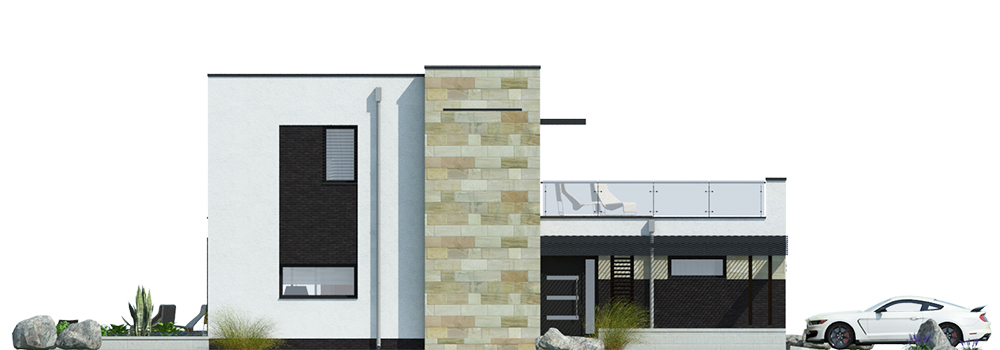

Elewacje

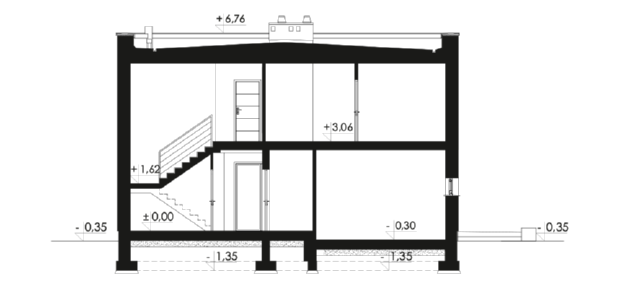

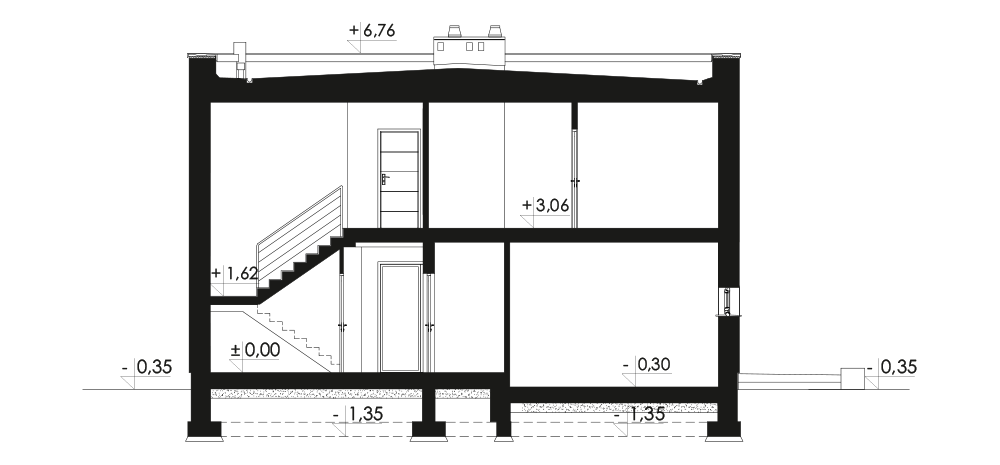

Przekrój

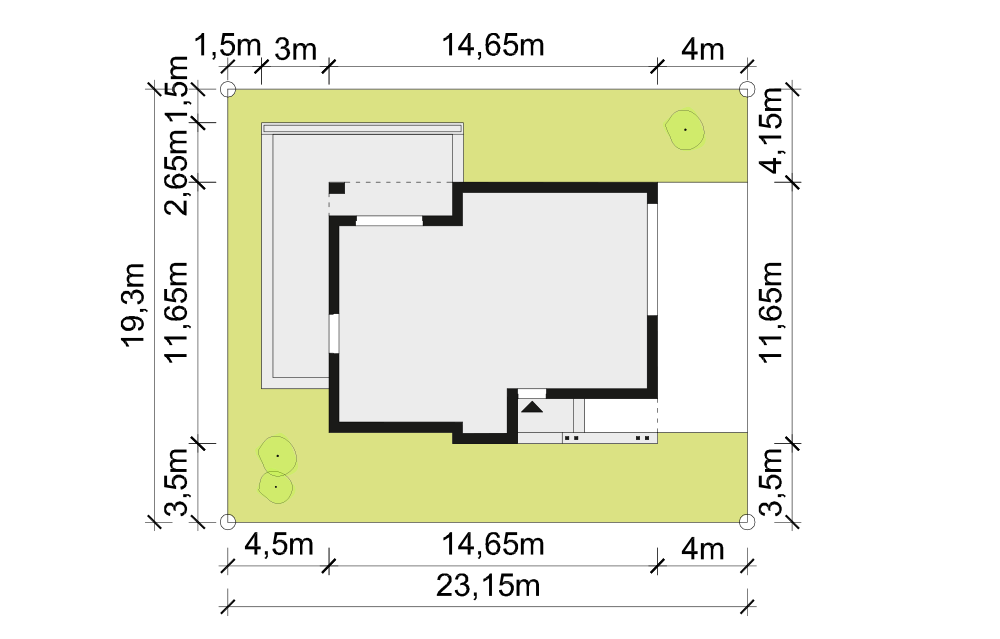

Usytuowanie na działce


Opis projektu

Nowoczesny piętrowy dom jednorodzinny, wolnostojący, niepodpiwniczony z wysunięta bryłą garażu dwustanowiskowego i tarasem na jego dachu.

Układ funkcjonalny:

Pokój dzienny i kuchnia z jadalnią z wyjściem na taras, schowek, wiatrołap, WC, pralnia, dwa pomieszczenia gospodarcze, sypialnia, garderoba, łazienka, dwa pokoje, garaż

Technologia i konstrukcja

Ściany zewnętrzne: dwuwarstwowe o gr. 25cm, z pustaków ceramicznych firmy LEIER+ styropian Termo Organika o gr. 20cm + tynk.

Schody:  żelbetowe, monolityczne dwubiegowe ze spocznikiem.

Strop: płyta żelbetowa.

Dach: konstrukcja żelbetowa, pokryty papą termozgrzewalną na płytach z polistyrenu ekstrudowanego

Źródło ciepła: kocioł gazowy, kominek z płaszczem wodnym na biomasę i zestaw solarny (c.w.u.).
Pomieszczenie gospodarcze spełnia wymagania kotłowni na paliwo stałe,
w związku z czym na etapie adaptacji istnieje możliwość zmiany sposobu ogrzewania.

Wentylacja: grawitacyjna.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa, ocieplona.
